Создаем универсальную панель приборов из планшета

Универсальная панель приборов VENATOR представляет собой программно-аппаратную систему, позволяющую дублировать показания штатной приборной панели автомобиля, и выводить их в графическом виде, на дисплее CAR PC под управлением Windows (на отдельном, или в составе фронтенда на основном) или на разного рода ANDROID устройствах. Блок сбора данных не использует протоколы СAN, K-line, OBD и подобные, чем принципиально отличается от аналогичных решений. Все штатные датчики подключаются непосредственно к блоку. Блок опрашивает датчики с периодом 50 мс, и передает данные в цифровом виде в программу визуализации. Независимый опрос датчиков позволяет значительно повысить частоту опроса, а также использовать систему на автомобилях не имеющих ЭБУ (карбюраторные, дизельные, электро).
Система состоит из Блока сбора и обработки данных Venator PSU, программы Venator и устройства отображения (компьютер на Windows или Android устройство)

Программа Venator использует платформу Adobe AIR. Благодаря этому достигается высокое качество графики и совместимость с платформами Windows и Android. Так же присутствуют несколько стилей оформления активных элементов пользовательского интерфейса и возможность использовать пользовательские фоны (скины).
Передача обработанных данных осуществляется по интерфейсам COM over USB, Ethernet, Wi-Fi, причем одновременно, что дает возможность, запустив программу на нескольких устройствах, получать на них данные с одного блока обработки

На сегодняшний день доступен следующий функционал:
1. Индикация скорости
2. Индикация оборотов ДВС
3. Сигналы зеленой и красной зоны оборотов ДВС т.н. SHIFT (настраиваются пользователем)
4. Общий одометр (начальный пробег задается пользователем)
5. Суточный сбрасываемый одометр (сбрасывается кнопкой)
6. Сервисный счетчик обратного отсчета (интервал межсервисного пробега задается пользователем)
7. Индикация напряжения бортсети (калибруется пользователем)
8. Индикация температуры ДВС (калибруется пользователем)
9. Индикация остатка топлива (калибруется пользователем)
10. Контрольные лампы
11. Часы
12. 5 скинов
13. Дневной и ночной режим каждого скина (переключение при включении габаритов или по датчику освещенности)
14. 4 стиля стрелок (выбирается пользователем)

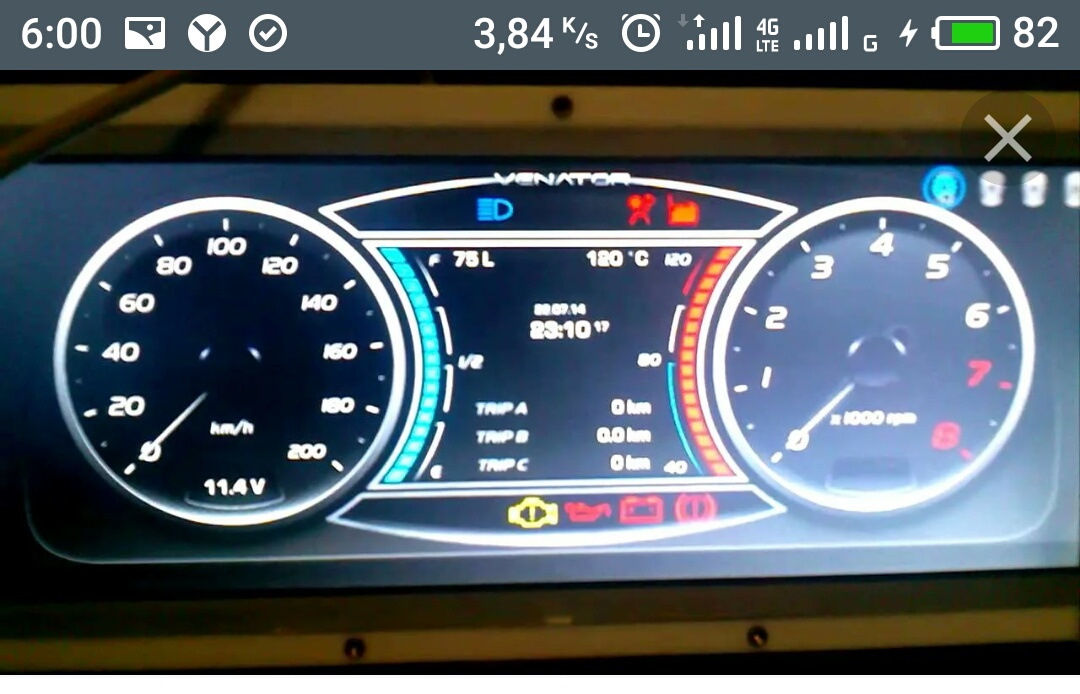

На данный момент в базовую версию программы включены 5 скинов:

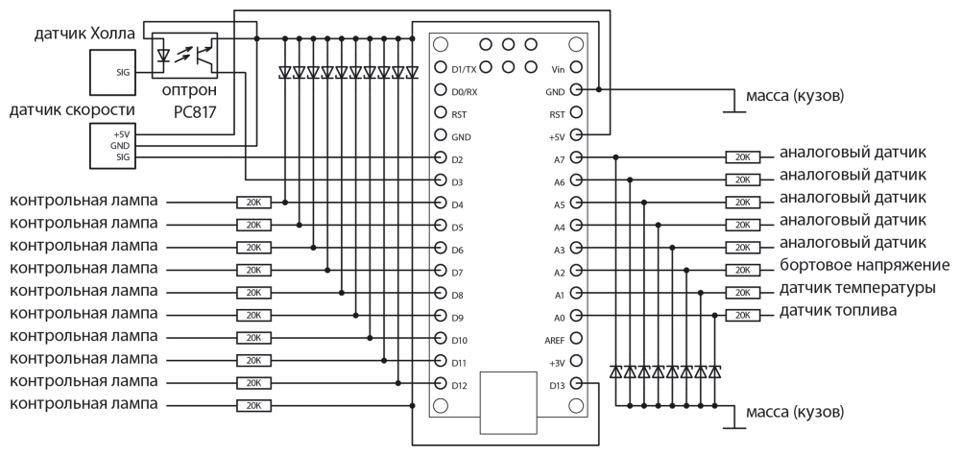

www.youtube.com/watch?fea…er_embedded&v=xK5HfM8aV6E www.youtube.com/watch?fea…er_embedded&v=XzDPaKaoqeg www.youtube.com/watch?fea…er_embedded&v=sA_rakDYEGA <img src="2" title="На фото базовая комплектация, включающая в себя Корпус, Arduino Mega, Блок питания, LAN-WiFi модуль. На основной плате так же находится небольшая макетная площадка, на которой можно выполнить некоторые индивидуальные доработки блока в зависимости от желаний пользователя. Макетка соединена с 6-и пиновым разъемом Mini-Fit и с 15-и пиновым разъемом D-sub, через которые возможно подключение дополнительных датчиков и устройств. На данный момент на D-sub уже выведено подключение акселерометра для отображения крена-тангажа автомобиля (скин Offroad Style). На плате есть место установки датчика освещенности для управления чем либо по изменению яркости окружающего освещения, а так же возможна распайка усилителя термопары для реализации измерения температуры выхлопа (EGT), что актуально для тюнинговых авто. Ну и естественно есть возможность подключить датчики, не предусмотренные изначально изготовителем, такие как давление буста, топлива, температур и прочего. Размер — 153х127х35 мм (ДхШхВ) без учета выступающих разъемов и антенны Вес — 490 гр Напряжение питания — 6-23в Потребляемая мощность в рабочем режиме — 130мА Имеется выход 5V 3A для питания Андроид устройства и доп. датчиков"> www.youtube.com/watch?v=xK5HfM8aV6E
