Как проверить Датчик Положения Колленчатого Вала (ДПКВ)

Датчик положения коленчатого вала – всё про датчик коленвала

Современное чудо инженерной мысли – автомобиль, очень сложно представить себе без обилия электронных систем. Электронные системы по своей функциональности можно разделить на следующие системы управления: двигателем, ходовой частью и трансмиссией и салоном (безопасность и комфорт).

Вот именно об одной из таких систем, которая контролирует работу системы впрыска топлива, по сути движения автомобиля. Это датчик положения коленчатого вала.
Что собой представляет датчик коленвала

Датчик коленвала в разных источниках (книгах, инструкциях, описаниях или каталогах) может иметь несколько равноправных наименований. ДПКВ – датчик положения коленчатого вала, датчик синхронизации. Чуть реже встречается название «датчик ВМТ».

Датчик оборотов коленвала, без оговорок можно назвать единственным датчиком, неисправность которого приводит к остановке двигателя.

Почему так? Дело в том, что датчик коленвала, задача которого выполнять синхронизацию работы топливных форсунок или системы зажигания. То есть сбой в его работе приводит к сбою, соответственно системы впрыска топлива.

Датчик коленчатого вала в процессе работы подаёт сигналы (сообщает) ЭБУ о положении коленвала, частоте и направлении вращения коленвала. Принцип работы датчика коленвала может отличаться в зависимости от типа применяемого датчика на конкретной модели автомобиля.
Типы датчика оборотов коленвала

Магнитные (индуктивного типа). Датчики коленвала этого типа не требуют для себя отдельного источника питания. Для сигнала ЭБУ напряжение индуцируется в тот момент, когда зуб синхронизации проходит сквозь магнитное поле, образованное вокруг датчика. Помимо контроля за оборотами коленвала, датчик коленвала используется и как датчик скорости.
Датчик Холла (в основе эффект Холла). Движение тока начинается в момент приближения к датчику изменяющегося магнитного поля. Диск синхронизации перекрывает магнитное поле, и его зубья взаимодействуют с магнитным полем датчика. Датчик оборотов коленвала этого типа применяется ещё и как датчик распределителя зажигания.
Оптический датчик. В датчиках этого типа диск синхронизации выполнен с пазами (зубьями) или отверстиями. Диск прерывает световой поток между приёмником и светодиодом. Приёмник, перерабатывая полученный световой поток в импульс напряжения, передаёт его в ЭБУ.

Электронный блок управления (ЭБУ), принимая сигналы, которые генерирует датчик частоты вращения коленчатого вала, определяет: положение коленвала относительно верхней мёртвой точки (ВМТ) в 1 и 4 цилиндрах двигателя, частоту вращения коленвала и направление его вращения.

Благодаря полученным результатам ЭБУ создаёт сигналы для управления: форсунками, моментом зажигания, включением (выключением) электробензонасоса, работой тахометра (показаниями).
Где находится датчик коленвала

Датчик синхронизации имеет такой же корпус, как и другие датчики, например, датчик распредвала. А отличает его от других датчиков длинный провод с разъёмом, которым он подключается к бортовой цепи.

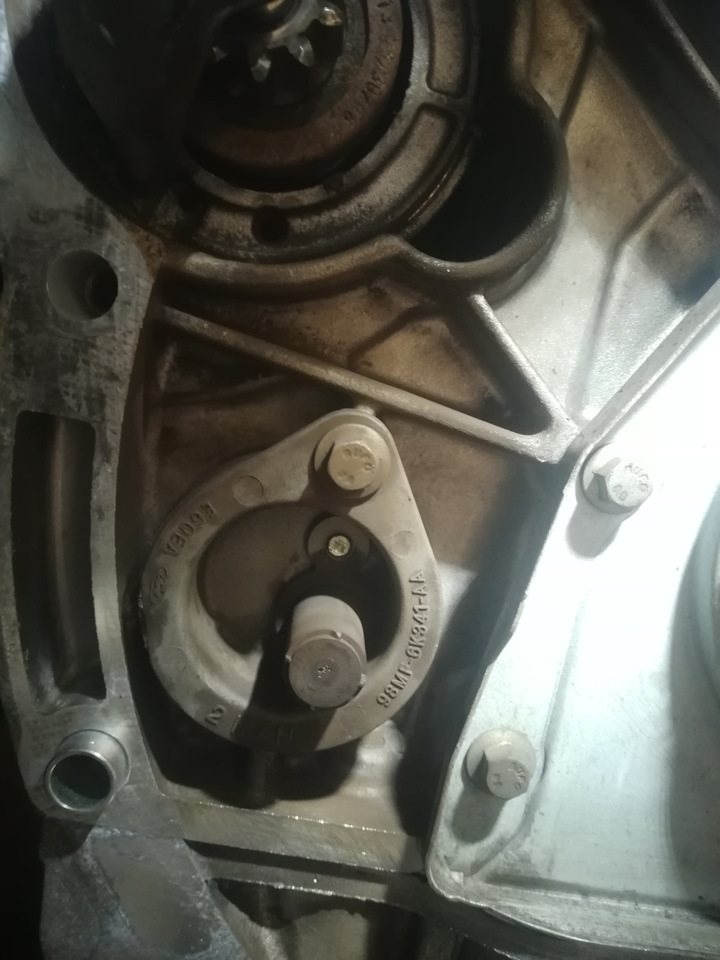

Место расположения датчика коленвала является очень неудобным по расположению, именно поэтому к нему подключён длинный (до 70 см.) провод с разъёмом. Датчик крепится на кронштейне вблизи шкива привода генератора.

При установке датчика коленвала выставляется зазор между самим датчиком и зубчатым шкивом. Правильным считается положение датчика, когда зазор между его сердечником и диском синхронизации составляет 0,5-1,5 мм. расстояние зазора регулируется при помощи шайб (прокладок) между посадочным гнездом датчика и самим датчиком.

В процессе эксплуатации, могут наблюдаться неисправности датчика оборотов коленвала, хотя это довольно редкое явление. При неисправности датчика, шкива привода генератора, загорается сигнал “CHECK ENGINE”. В буфере ошибок контроллера могут появится либо код 35 либо 19.

Проверка исправности датчика положения коленвала производится при помощи тестера. Просто измеряется сопротивление обмотки датчика омметром. Сопротивление должно находиться в пределах 800-900 ом.

Механические повреждения датчика могут происходить при выполнении каких-либо ремонтных работ в подкапотном пространстве, либо если между датчиком и зубьями шкива попадают посторонние предметы.

А вообще-то, умудрённые опытом автомобилисты рекомендуют всегда иметь в багажнике запасной датчик оборотов коленвала. Стоимость его невелика, а значение для работы двигателя, просто неоценимо.1 Неисправность датчика коленвала

Если ещё не знаете, то откроем вам секрет из руководства по эксплуатации: неисправность датчика коленвала может привести: либо к невозможности запуска двигателя авто, либо к потере мощности, сбою в оборотах, и в итоге, опять же, к остановке двигателя.

Всё дело в том, что именно датчик оборотов коленвала синхронизирует подачу топлива и момент зажигания, путем передачи импульсов в ЭБУ вашего автомобиля.
2 Признаки неисправности датчика коленвала

Первым признаком неисправности двигателя, вообще, является ощутимое снижение его динамики во время движения. Это может, конечно же, свидетельствовать о любой неисправности, произошедшей в двигателе. Но, контроллер зафиксирует её и зажжёт индикатор "CHECK ENGINE" на приборной доске.

Такие симптомы в работе двигателя, как:

на холостом ходу у двигателя неустойчивые обороты;
у двигателя происходит самопроизвольное понижение или повышение оборотов;
ощутимое, даже без приборов, снижение мощности двигателя;
при динамической нагрузке возникает детонация в двигателе;
наконец, элементарная невозможность запустить двигатель.

Это самые характерные признаки того, что неисправен датчик оборотов коленвала, шкив привода ГРМ или генератора.

В-первую очередь обратим внимание на датчик положения коленвала, как проверить его, чтобы результат теста с точностью показал, что неисправен именно датчик. Почему проверка датчика положения коленвала проводится в первую очередь?

Всё просто. Хотя датчик синхронизации и располагается, как правило, в неудобном месте на двигателе, его диагностика займёт меньше всего вашего времени и ресурсов. И диагностика же и покажет, исправен датчик или нужна замена датчика оборотов коленвала.
3 Как проверить датчик коленвала

Существует несколько вариантов проверки исправности датчика. Каждый из них проводится с применением определенных приборов. Рассмотрим два, чаще всего применяемых метода проверки датчика коленвала.

Специалисты рекомендуют в любом случае снимать датчик коленвала. При этом необходимо зафиксировать метками его первоначальное положение на двигателе. Снятие датчика сопровождается его внешним осмотром.

Визуальная проверка датчика коленвала позволяет определить наличие повреждений на корпусе датчика, состояние сердечника, контактной колодки и, естественно, самих контактов. Все имеющиеся загрязнения на контактах или сердечнике убираются при помощи спирта (можно бензина). Контакты датчика должны быть чистыми

При демонтаже обратите внимание на расстояние между диском синхронизации и сердечником датчика. Оно должно быть в пределах 0,6-1,5 мм. Если визуальный осмотр не показал на наличие видимых неисправностей, приступаем к поиску «скрытых угроз» в электрической схеме датчика оборотов коленвала.

Диагностика датчика при помощи омметра. Омметром мы замеряем сопротивление обмотки датчика синхронизации. Исправный датчик должен показывать параметры в пределах 550-750 ом.

Для успокоения своих внутренних сомнений, перед началом замеров, уточните в Инструкции по эксплуатации вашего авто точные параметры, указанные производителем. Цифры, выходящие за пределы указанных параметров, свидетельствуют о неисправности датчика коленвала, а значит, требуется замена датчика.

Второй вариант проверки датчика коленвала, более объёмный. Для этого вам понадобится:

вольтметр, желательно цифровой;
мегаомметр;
измеритель индуктивности;
сетевой трансформатор.

Для корректности показателей при измерении датчика, рекомендуемая температура воздуха 20-220С. Сопротивление обмотки измеряем омметром и способом, указанным выше.

Для измерения индуктивности обмотки датчика оборотов коленвала, применяется измеритель индуктивности (индуктивная катушка, ёмкость и сопротивление). Индуктивность должна быть в пределах 200-400 мГц.

При помощи мегаомметра проверяется сопротивление изоляции. Этот параметр при напряжении 500В, не должен быть выше 20 МОм.

Если в процессе ремонта датчика произойдёт неосторожное намагничивание диска синхронизации, то размагничивание проводится при помощи сетевого трансформатора.

Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности. При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм).

1 Замена датчика положения коленвала

Сегодня речь пойдёт о том, как проводится замена датчика положения коленвала своими руками. По оценкам специалистов, датчик коленвала является чуть ли не единственным из датчиков автомобиля, неисправность которого приводит к остановке двигателя.

Почему так происходит? Основная функция датчика коленвала – синхронизировать работу форсунок или системы зажигания, и его неисправность автоматически приводит к сбою в работе всей системы зажигания и подачи топлива.

Нужно отдать должное тому, что датчик коленвала не так уж и часто выходит из строя. Как правило, это происходит по нескольким причинам.
2 Причины выхода из строя датчика оборотов коленвала

Причины, которые приводят к необходимости замены датчика коленвала, могут возникнуть в любое время и в любом месте вашего маршрута. Поэтому, совершенно нелишним будет наличие в багажнике запасного датчика.

Если у вас не будет возможности своими руками произвести замену датчика коленвала, то на любом автосервисе вам это сделают за полчаса. Главное то, что вы должны помнить и знать: замена датчика оборотов коленвала не требует разборки двигателя или снятия защиты поддона картера. Всего лишь нужен демонтаж колеса.

Итак, причины замены датчика коленвала:

механические повреждения корпуса датчика оборотов коленвала, происходящие по разным причинам. В данном случае требуется замена датчика коленвала;
межвитковое замыкание внутри обмотки, из-за которого происходит сбой генерации импульсов к ЭБУ на определенных оборотах. Это для импульсных датчиков, а именно они наиболее распространены на нынешних автомобилях. В связи со сложностью определения данной неисправности, когда происходит ограничение числа оборотов на 3-4 тысячах, оптимальным решением является замена датчика положения коленчатого вала;
ещё одна неисправность, которая не относится к самому датчику, но влияет на его функциональность – это обламывание зубьев задающего венца. Причины могут быть разные, но последствия таковы, что происходит потеря мощности двигателя, нестабильность в работе двигателя и перерасход топлива.

3 Технология замены датчика коленвала своими руками

Первое, что вам необходимо сделать, при признаках неисправности датчика – провести его диагностику. Предварительно ознакомившись с инструкцией об устройстве датчика вашей модели.

Датчик коленвала проверяется обычным омметром либо тестером в режиме омметра. В инструкции к датчику должно быть указано его рабочее сопротивление. Именно на эту цифру нужно ориентироваться при проведении замера сопротивления. Если сопротивление ниже, указанного в руководстве для типа датчика, то однозначно необходима замена датчика коленвала.

Замена датчика положения коленчатого вала требует особого внимания на расстояние зазора между сердечником датчика и диском синхронизации. У каждого типа датчиков и моделей двигателя он свой, поэтому вновь направляемся к инструкции именно для вашего автомобиля.

Перед тем, как снимать датчик сделайте метки по отношению болтов крепления к корпусу и положению датчика. Установку нового датчика желательно проводить, используя старые болты крепления.

Демонтаж неисправного датчика коленвала не составит особого труда. Процесс его описывать нет смысла, так как существуют определенные конструктивные особенности у автомобилей разных моделей. Не поленитесь и при съёме старого датчика промаркируйте: его положение, провода. При установке нового датчика, эта схема вам поможет.

При установке нового датчика оборотов коленвала, глубина установки регулируется при помощи шайбы (прокладки), которая идёт в комплекте с датчиком. Монтаж датчика осуществляется в обратном порядке процесса снятия.
Успехов вам при проверке датчика оборотов коленвала.
