Всем привет!

Возможно эта тема и бесполезная, но кому-то может покажется интересной, познавательной и даже полезной))
В общем вкратце о реле и блоке предохранителей:

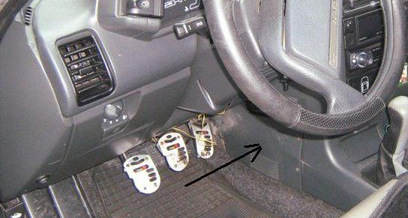

Основной блок был вынесен в наиболее удобное место к водителю — с левой стороны от руля. Он легко открывается через кнопку под регулятором фар.

Другие два блока — расположены в центральной консоли приборной панели. Один из предохранителей находится отдельно от всех остальных (в нише за основным, монтажным блоком).

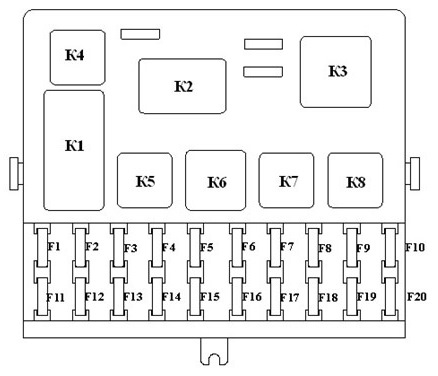

1. Основной монтажный блок с предохранителями и реле:

Реле:
К1 — реле контроля исправности ламп

К2 — реле очистителя ветрового стекла

K3 — реле-прерыватель указателей поворота и аварийной сигнализации

К4 — реле включения ближнего света фар

К5 — реле включения дальнего света фар

К6 — дополнительное реле

К7 — реле включения обогрева заднего стекла

K8 — резервное реле (на автомобилях семейства ВАЗ-2110 не устанавливается)

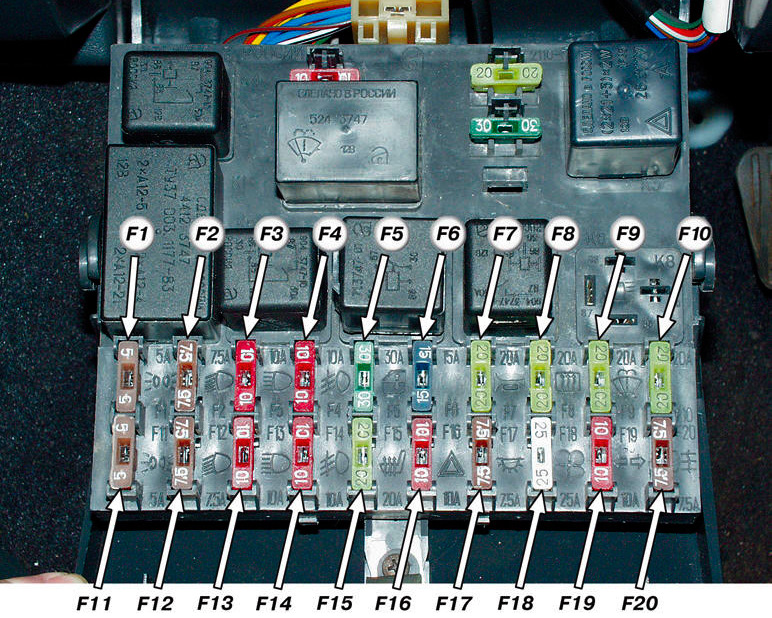

Предохранители:
F1 — 5 А — Лампы освещения: номеров, приборов, габаритов на приборной панели, левые габариты, подсветка багажника

F2 — 7,5 А — Ближний свет в левой фаре

F3 — 10 А — Дальний свет в левой фаре

F4 — 10 А — Правая передняя противотуманная фара

F5 — 30 А — Стеклоподъемники дверей

F6 — 15 А — Переносная лампа, прикуриватель

F7 — 20 А — Вентилятор радиатора, звуковой сигнал

F8 — 20 А — Обогрев заднего стекла

F9 — 20 А — Омыватель и очиститель лобового стекла

F10 — 20 А — Резервый

F11 — 5 А — Габарит с правой стороны

F12 — 7,5 А — Ближний свет в правой фаре

F13 — 10 А — Дальний свет в правой фаре

F14 — 10 А — Противотуманная фара, левая

F15 — 20 А — Обогрев сидений

F16 — 10 А — Аварийный сигнал, поворотники

F17 — 7,5 А — Стоп сигнал, подсветка замка зажигания, освещение салона

F18 — 25 А — Прикуриватель, подсветка бардачка, отопитель салона

F19 — 10 А — Лампа заднего хода, контроль исправности стоп сигнала

F20 — 7,5 А — Задние противотуманные фары

Предохранитель задних противотуманных фар:

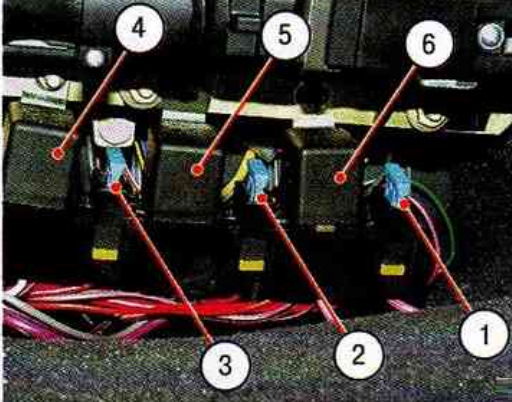

2. Блок реле и предохранителей в центральной консоли:

Предохранители:
1 — 15 А — модуля зажигания, контроллера

2 — 15 А — клапана продувки адсорбера, датчика скорости автомобиля, датчика кислорода (подогрева) и датчика расхода воздуха

3 — 15 А — топливный насос, форсунки

Реле:
4 — электровентилятора

5 — электробензонасоса

6 — зажигания

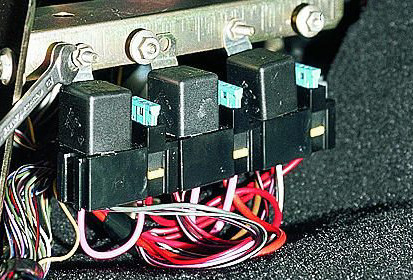

3. Блок реле в центральной консоли:

Обозначения:
1 — Блок управления центральным замком

2 — Блок иммобилизатора

3 — Реле включения задних противотуманных фонарей

Надеюсь кому-нибудь поможет…
