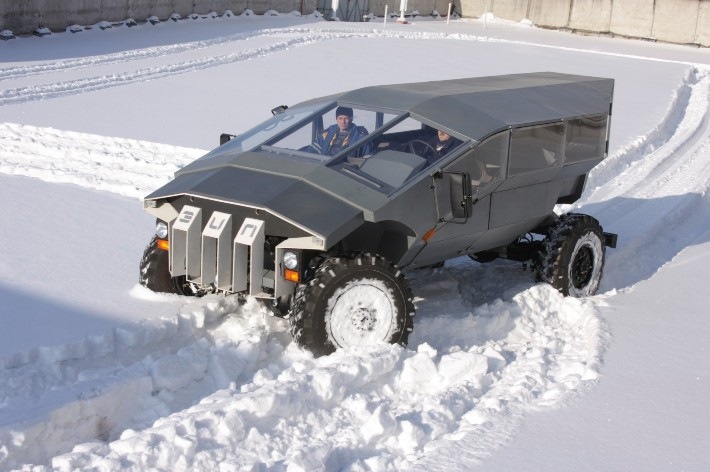

АМО ЗИЛ построило ходовой макетный образец многофункционального военного броневика.
Отправной точкой стало решение пленума НТК Главного автобронетанкового управления МО РФ о разработке технического проекта семейства армейских автомобилей многоцелевого назначения грузоподъемностью от 1 до 2,5 т на период 2010-2015 гг.
При создании машины использовались технологии с 3D моделированием. Компоновка кузова выполнена с посадкой экипажа по схеме 1+9 (водитель и 9 бойцов). Водитель и командир находятся в передней части по бокам рамы за линией двигателя. Шесть бойцов размещаются спина к спине вдоль продольной оси машины. Оставшиеся двое располагаются лицом назад в ряд между арками задних колес. При такой посадке обеспечен круговой обзор и возможность ведения боя по всему периметру.

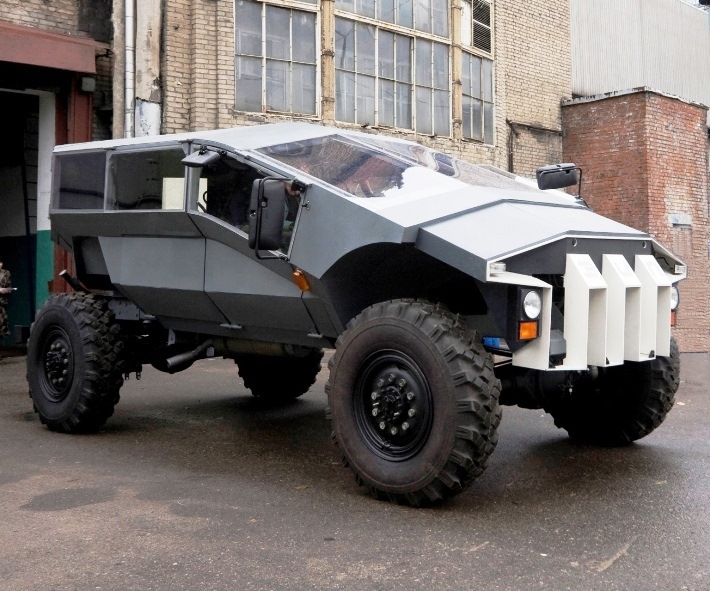

Сам кузов состоит из двух частей: передней и экипажной. Наклон передней и экипажной частей совпадает в месте их стыковки. Наклон продолжается на экипажной части, формируя наклон лобовых стекол, и через радиусный перегиб переходит в горизонтальную крышу. Таким образом, кузов образует одно-объемную конструкцию.

Сужающаяся к задней части вытянутая корма (что продиктовано размещением в ней бойца с пулеметом) обрывается вертикальной стенкой с бойницей. В плоскостях, образующих сужение, размещаются окна с бойницами для ведения огня двумя задними бойцами. Наряду с вертикально расположенными боковыми плоскими стеклами с бойницами они обеспечивают обзор бойцам, сидящим спинами друг к другу.
Крыша, лобовые стекла и капот продольно разделены на три части. Поверхность дверей имеет ступенчатый контур и к днищу сужается, данное решение обеспечивает антифугасный эффект. Кроме того, поперечное ступенчатое сечение автомобиля уменьшает площадь поверхности, расположенной под прямым углом к направлению ведения огня.

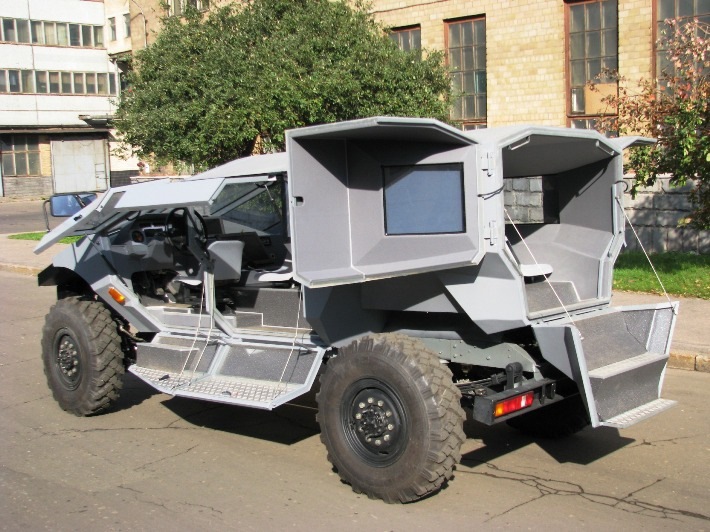

Боковые двери с широким проемом состоят из верхней и нижней створок, навешанных на корпус кузова с помощью наружных петель, что обеспечивает быстрый вход и выход экипажа. Нижние двери открываются вниз, образуя при этом подножку, не выходящую за габарит автомобиля. Верхние створки в поднятом положении не выступают за боковой габарит машины, что позволяет ей двигаться с открытыми дверями и увеличивает возможности ведения боя. Задняя дверь состоит из трех створок: двух боковых, и одной нижней, образующей подножку.
На каркас навешиваются листы брони различной степени стойкости. Решение позволяет сформировать многофункциональный, легко ремонтируемый броневик. Наружное крепление дверей и люков обеспечивает сохранение кинематики открывания при использовании брони различной толщины.

Кузов имеет унифицированное крепление к шасси, что повышает ремонтопригодность и универсальность при установке различных надстроек. Складывающиеся кресла с подвесным противоминным креплением обеспечивают защиту экипажа при взрыве и позволяют оперативно трансформировать салон для перевозки раненых или крупногабаритного груза.

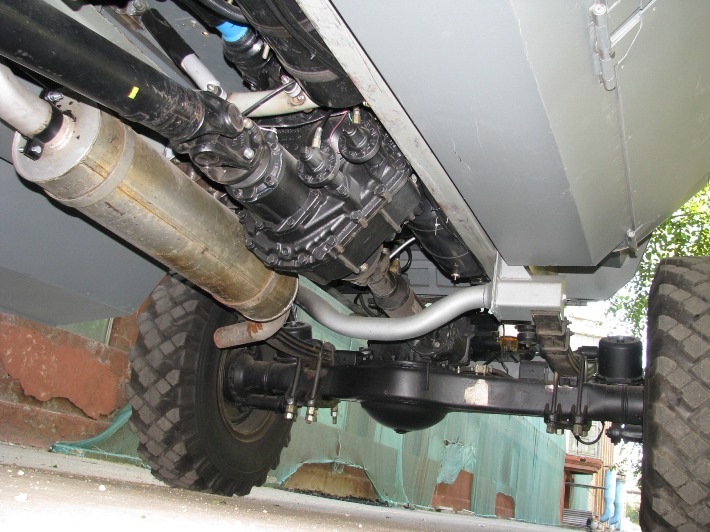

Шасси броневика скомпоновано как единое целое, а не как набор отдельных узлов и агрегатов. Основные узлы расположены внутри рамы, это позволяет размещать дополнительные вещевые ящики, топливные баки и другое оборудование.
Несущая рама с лонжеронами постоянного сечения. В переднем подрамнике объединены кронштейны рессор, крепление гидроусилителя руля и центральные кронштейны СПУ. Поперечины, интегрированы с кронштейнами пневмо-ресиверов, подрамники выполнены с максимальным сечением и минимальной толщиной стенки по технологии лазерного раскроя, гибки и последующей сварки.
Бронемашина комплектуется рядным 4-цилиндровым дизельным Cummins 4 ISBe 185 л.с., 5-ступенчатой МКПП ZF S5-42, двухступенчатой раздаточной коробкой и ведущими мостами КАМАЗ с рессорной мало-листовой подвеской. Тормозные механизмы — барабанного типа.

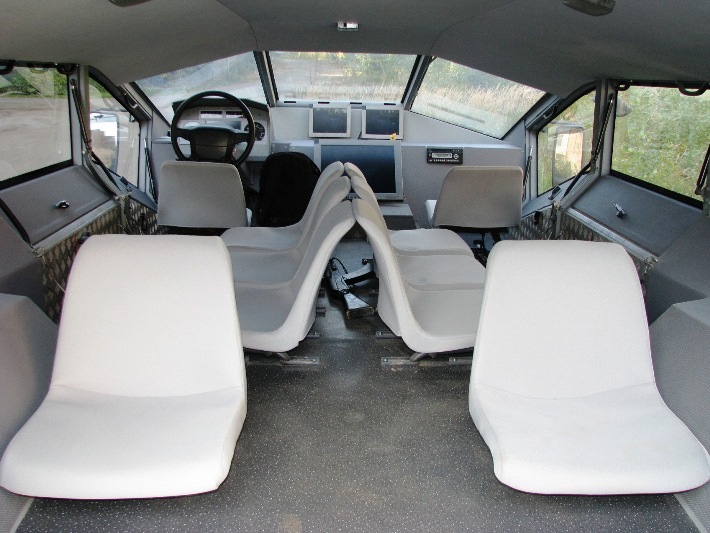

В кабине установлена система видеонаблюдения. Она включает 6 внешних видеокамер, две из которых выполняют функции наружных зеркал переднего и заднего вида, две обеспечивают обзор мертвых зон впереди автомобиля и еще две – сзади. Изображение с камер выводится на три дисплея, расположенных перед водителем, таким образом, он может наблюдать за всем происходящим вокруг машины.
Колея броневика – 2100 мм, колесная база 3800 мм, масса снаряженного макетного образца (без брони) – 4570 кг, полная масса – не более 8 т. Длина машины – 6330 мм, ширина – 2397 мм, высота – 2566 мм, размерность шин – 12.00R20, диаметр колес – 1140 мм.
Вот, такой «ЛЕГОКАР». Не знаю, как в армии, а у фермеров будет иметь спрос. Из недочётов, ИМХО, движок слабоват, нет защиты ходовой части. Также, вызывает сомнение «быстрое» открывание дверей.

Наша техника не перестает удивлять, не стоим на месте, но все усилия делаются с явным уклоном на брутальность и выносливость и минимум на комфорт.
Всем ровных дорог и удачи!
