Крепежи. Пистоны и фиксаторы (обновление от 13.04.2017)

Думаю, любой, кто снимал салонную обшивку своего автомобиля, сталкивался с проблемой сломанных пистонов или потерянных крепежей/фиксаторов.
Пост родился из той информации, которую собрал для самого себя, пока разбирал салон. Хочу сразу обратить внимание, что в зависимости от страны и года выпуска местоположение и вид крепежей может разниться. Я указывал местоположении в соответствии со своим автомобилем (комплектация Active + пакет Расширенный 2013 г.в.).

Предыстория
Моим рукам редко бывает скучно, поэтому с машиной работы ведутся почти что ежедневно. Что-то по-мелочи, что-то по-крупному. При установке камеры заднего вида и шумоизоляции багажника и пола салонные обшивки автомобиля были сняты практически полностью.
Проблема поломанных пистонов и утерянных крепежей не заставила себя ждать. Пришлось сначала искать артикулы, а потом заказывать. О том, что и где можно приобрести изложено ниже.

Пистоны
Пистоны — именно та разновидность крепежей, которая нужна в первую очередь. В нашем авто используются следующие виды:

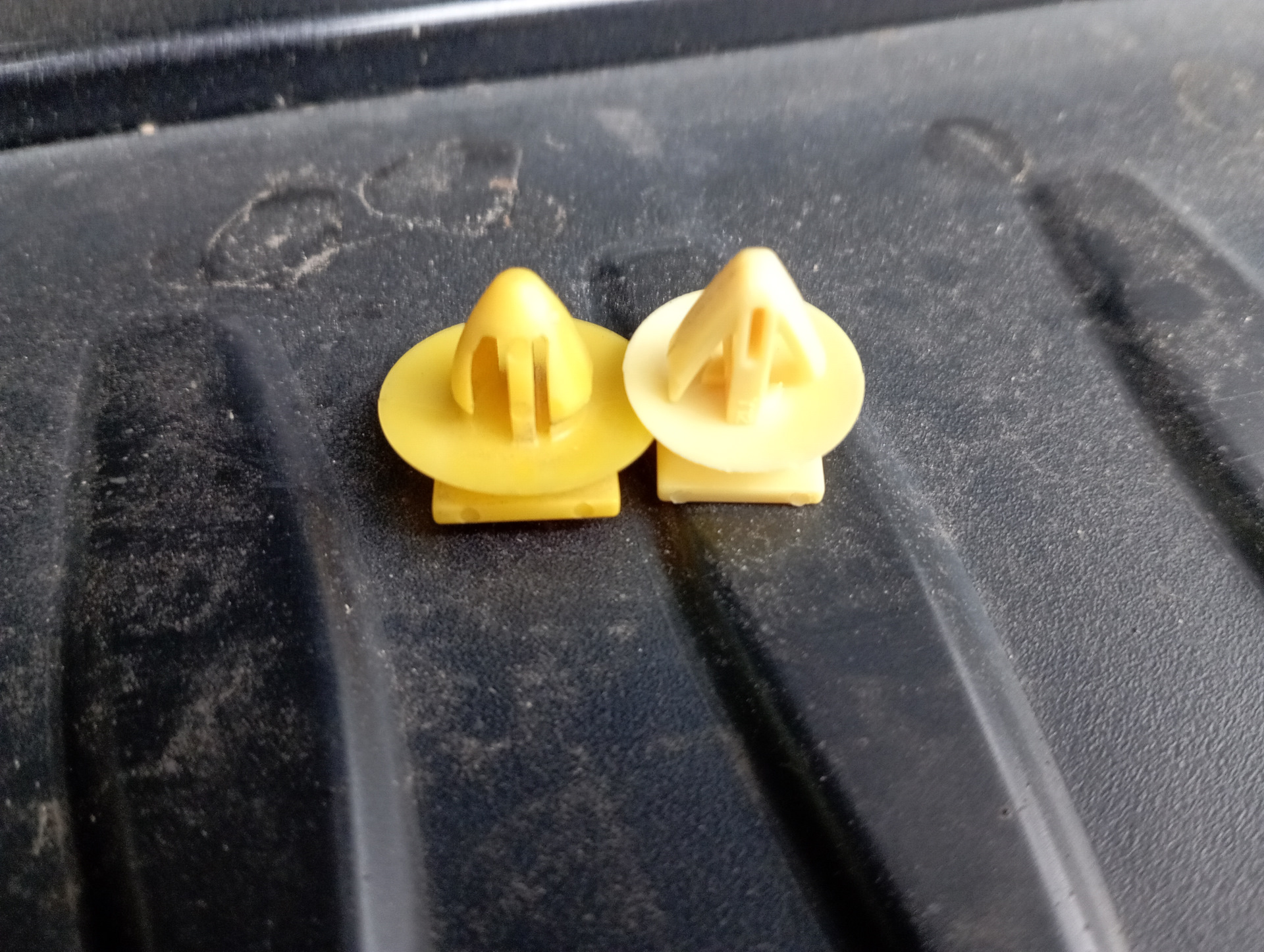

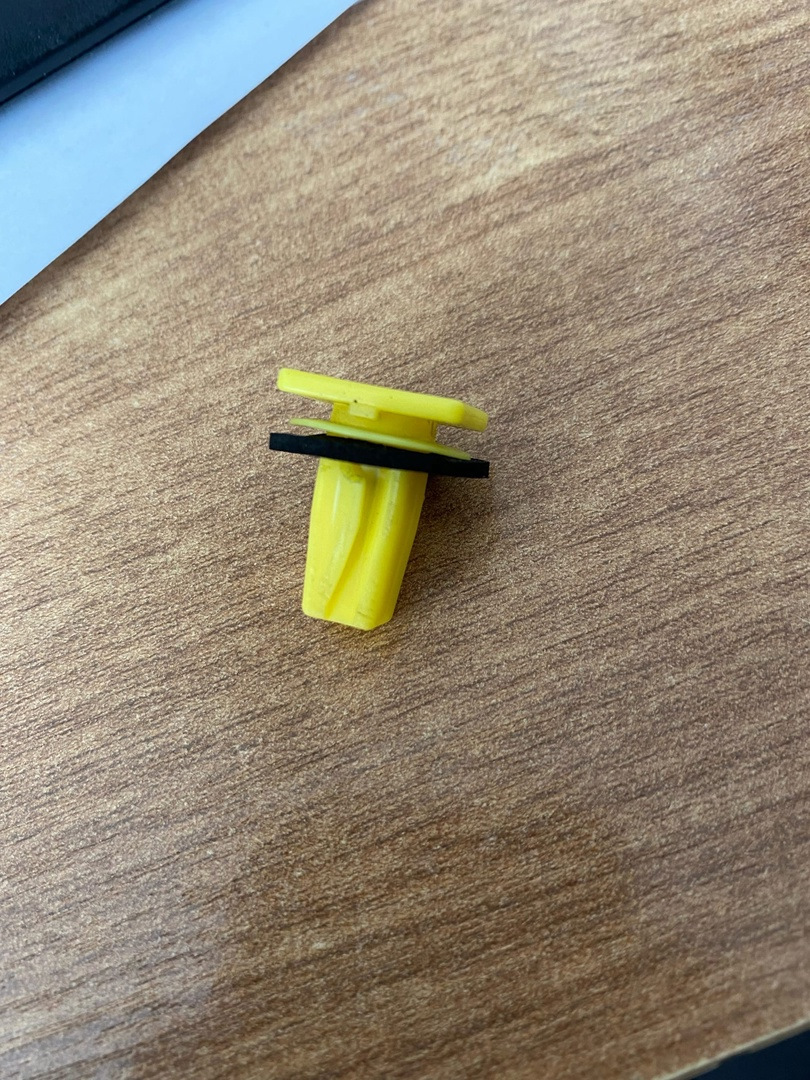

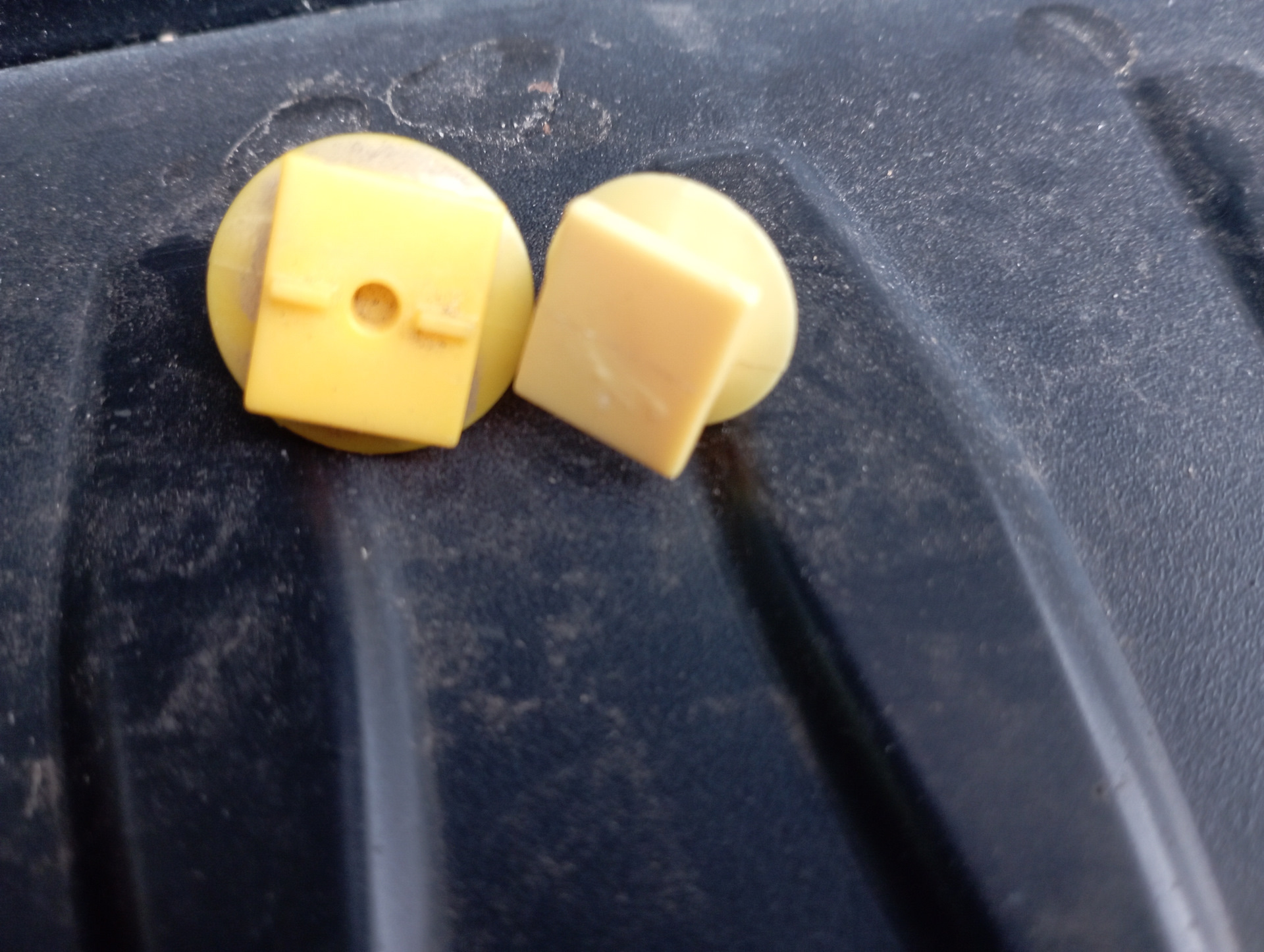

➤ Желтый пистон — артикул 82315-38000

Распространенный в салоне пистон. Держит сильнее белого 82315-29000, но слабее всех остальных.
Местоположение: накладки на зоны внешних зеркал (где высокочастотные динамики), задняя накладка под крышкой/дверью багажника, обшивка крышки/двери багажника, обшивки дверей.

➤ Голубой пистон — артикул 82315-33020

Распространенный в салоне пистон. Достаточно тугой, сильнее желтого 82315-38000, но слабее серого 85849-3B000 и розового 82315-27000.

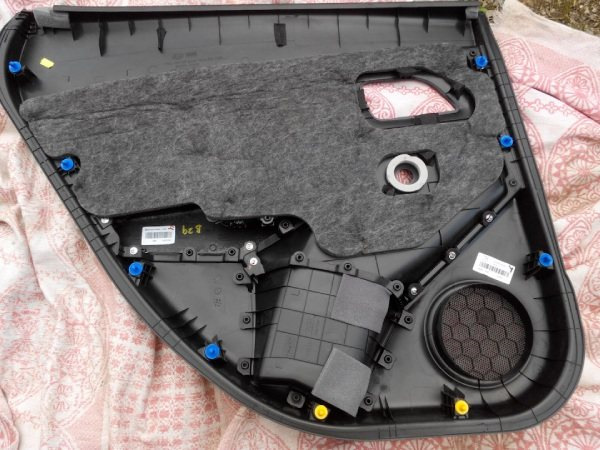

Местоположение: карты (обшивки) дверей, обшивки передних стоек, обшивки под торпедо (область ног передних мест), нижние (черные) обшивки средних стоек, верхние обшивки багажного отделения (где треугольник смотрового окна у хэтчбеков или заглушка у седанов), основные обшивки багажного отделения у хэтчбеков (где плафон подсветки багажника).
Как подметил Николай в своём комментарии, есть более дешевый корейский аналог этого пистона от ARIRANG (артикул ARG178058), однако качество вызывает вопрос.
Тимофей (NewHardTRack) заказывал у поставщика PERM9 эти пистоны, а получил крайне некачественный второсортный продукт. Есть подозрение на контрафакт или подделку на корейский бренд ARIRANG.

➤ Серый пистон — артикул 85849-3B000

Малораспространенный. По моим ощущения держит слабее розового 82315-27000, но сильнее желтого 82315-38000 и голубого 82315-33020.
Местоположение: верхние (серые) обшивки средних стоек.

➤ Розовый пистон — артикул 82315-27000

Малораспространенный. По моим ощущения слабее белого 82315-2P000, но сильнее серого 85849-3B000.
Местоположение: кроме дверных карт в других обшивках хэтчбека 2013 г.в. обнаружен не был. Предположительно присутствует на обшивках задних стоек седана.

➤ Белый пистон — артикул 82315-29000

Устаревший тип пистонов фиксации обшивок дверей. Самый слабый из всех перечисленных, по всей видимости именно по этой причине и был исключён.
Местоположение: в обшивках дверей до 2012 г.в.

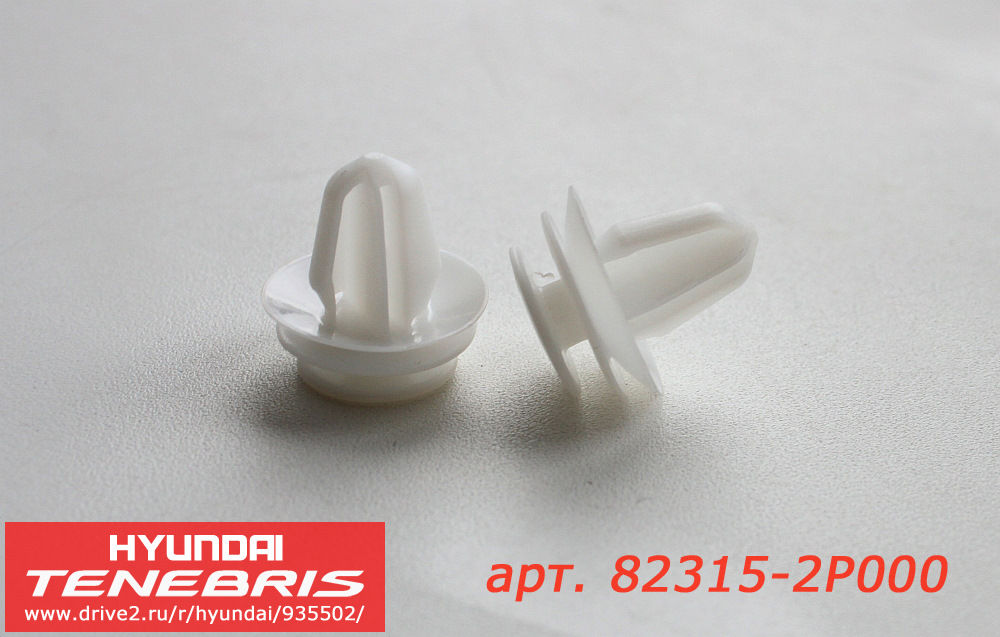

➤ Белый пистон — артикул 82315-2P000

Самый сильный по жесткости пистон из описанных в этом посте, замена устаревшему типу пистонов под артикулом 82315-29000.
Местоположение: в обшивках дверей (c завода этот пистон тёмно-синий, но в таком цвете он мне ни разу не приходил, всегда был белым).

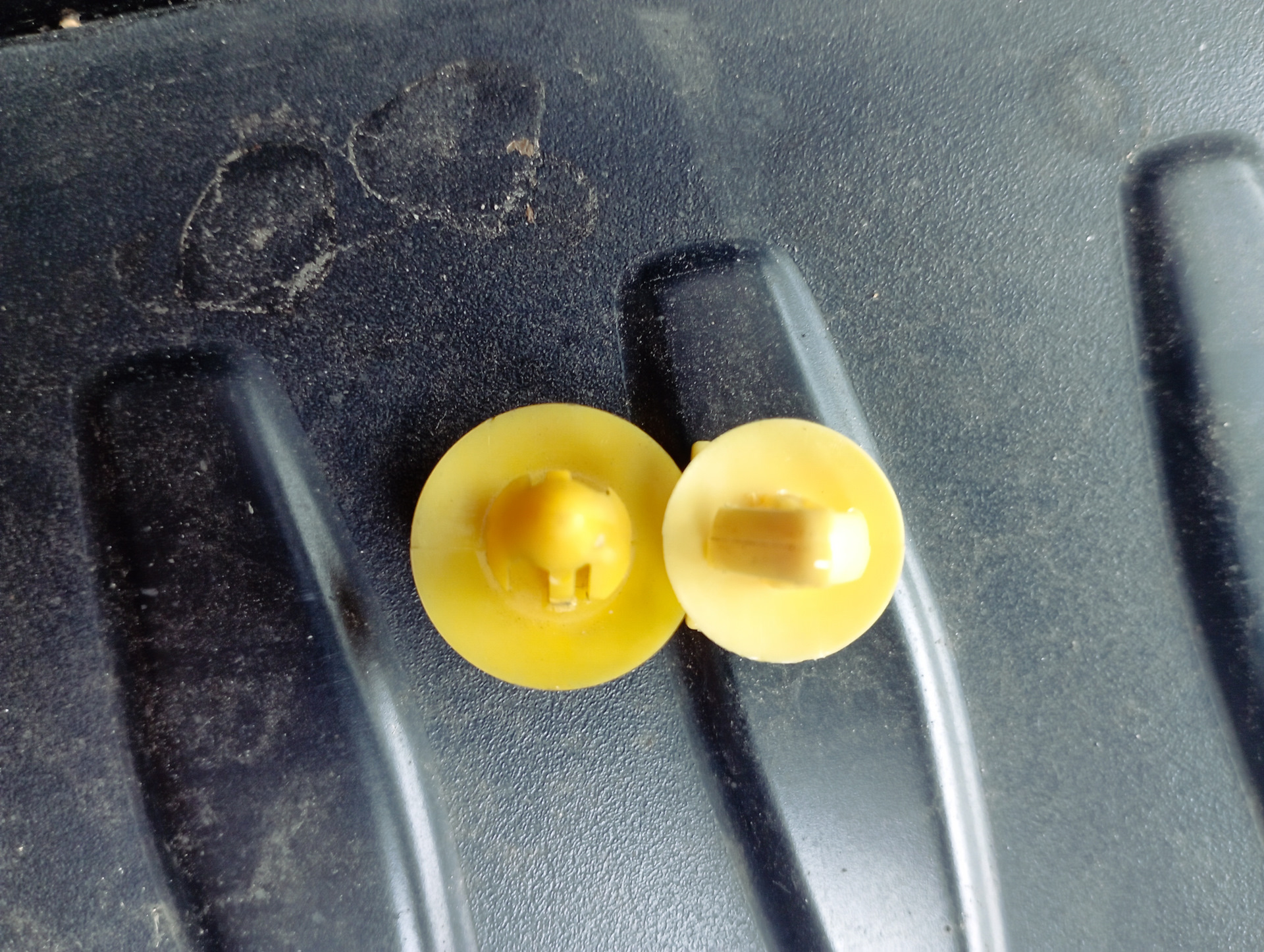

➤ Белый пистон с уплотнительной прокладкой — артикул 92552-36000

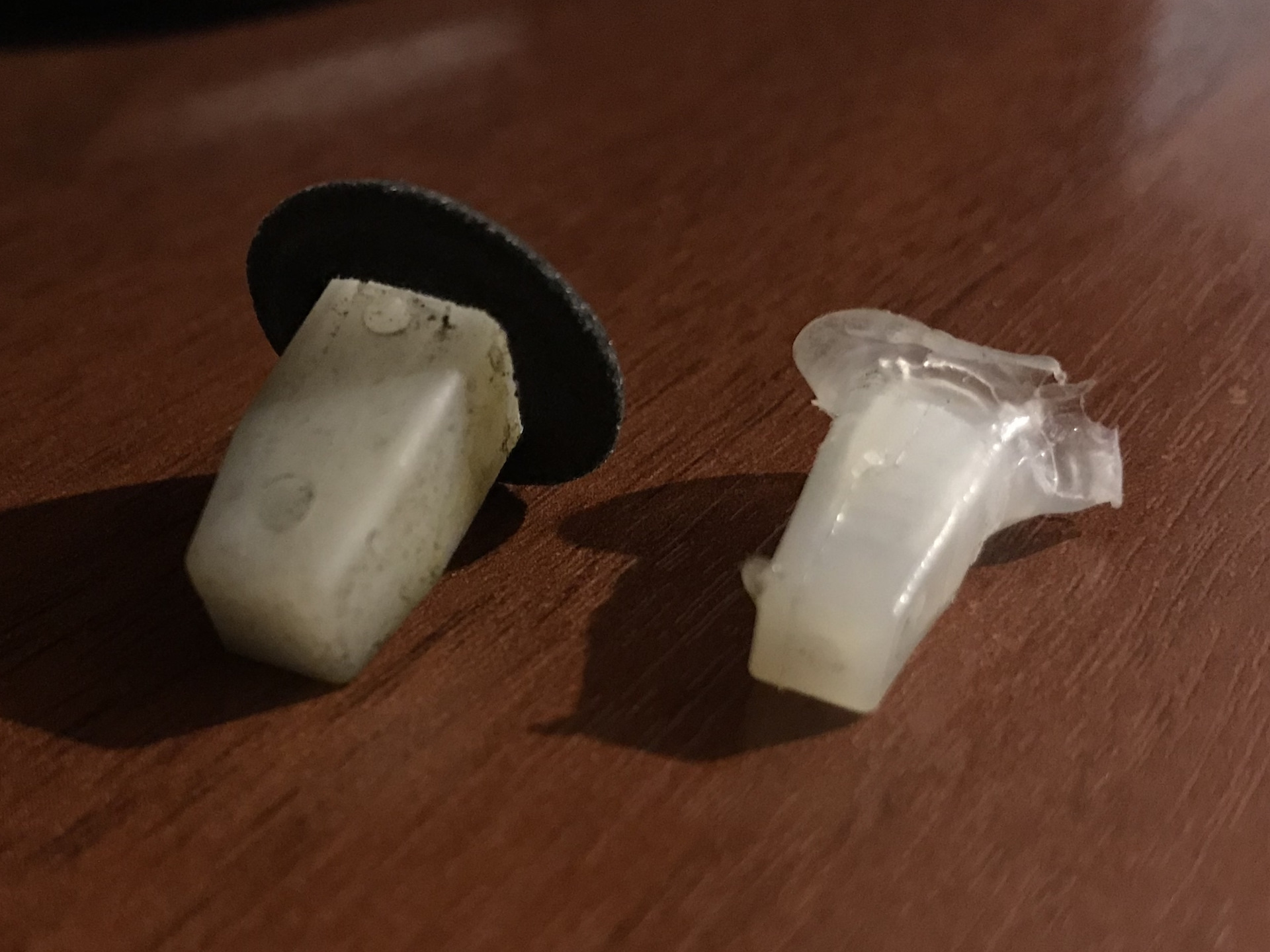

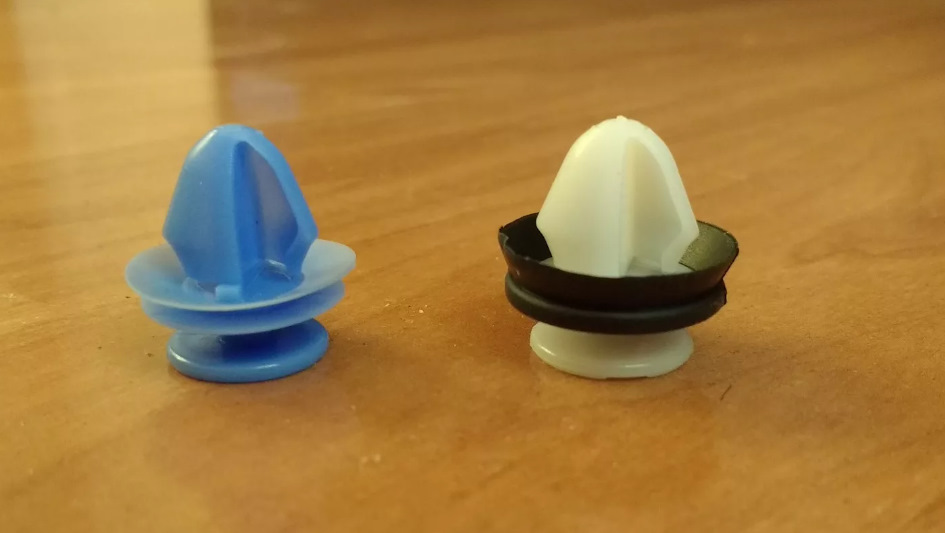

Ранее использовался в обшивках дверей, но на данный момент заменен. Оригинальный пистон, идущий под этим артикулом, выпускается под брендом Hyundai/KIA, однако под тем же артикулом выпускаются крайне хрупкие и неэластичные пистоны SAT (их вид приведен на миниатюре). Качество пистонов SAT оставляет желать лучшего, поэтому будьте внимательны при заказе.
Местоположение: в обшивках дверей.

➤ Черный пистон для фиксации обшивки крыши — артикул 85849-2E000

Таких пистонов в Hyundai Solaris два, и они оба находятся в области центрального плафона, фиксируя обшивку крыши в этой области. Как ни странно, с завода из двух пистонов защёлкнут только правый, левый же установлен, но висит без дела (не находится в зацеплении). Отдельного внимания на этом пистоне заслуживает ушко-защёлка, которое нужно для установки пистона в железном подрамнике. Чтобы извлечь пистон из подрамника необходимо сначала приподнять это ушко, а затем сдвинуть пистон в сторону.
Местоположение: в потолочной обшивке.

➤ Телескопический пистон (бывает серым или зеленым) — артикул 85815-3S100

Да-да, это тот самый коварный пистон, который находится наверху обшивок передних стоек. Для его демонтажа нужно повернуть основание на 90 градусов, только после чего он поддастся.
Местоположение: обшивки передних стоек.

Фиксаторы
Крепежи, используемые для фиксации пластиковых панелей к металлу с внешней стороны обшивок.

➤ Фиксатор с пальцем — артикул 86155-2H100

Под отверстия диаметром 6 мм. Крепеж продается как в сборе с пальцем, так и по частям.
Артикулы следующие:
86155-2H100 — фиксатор с пальцем в сборе (черный)
86156-22000 — клипса жабо (без пальца)
86157-2H100 — палец для клипсы жабо 86156-22000

Местоположение: жабо ветрового стекла.

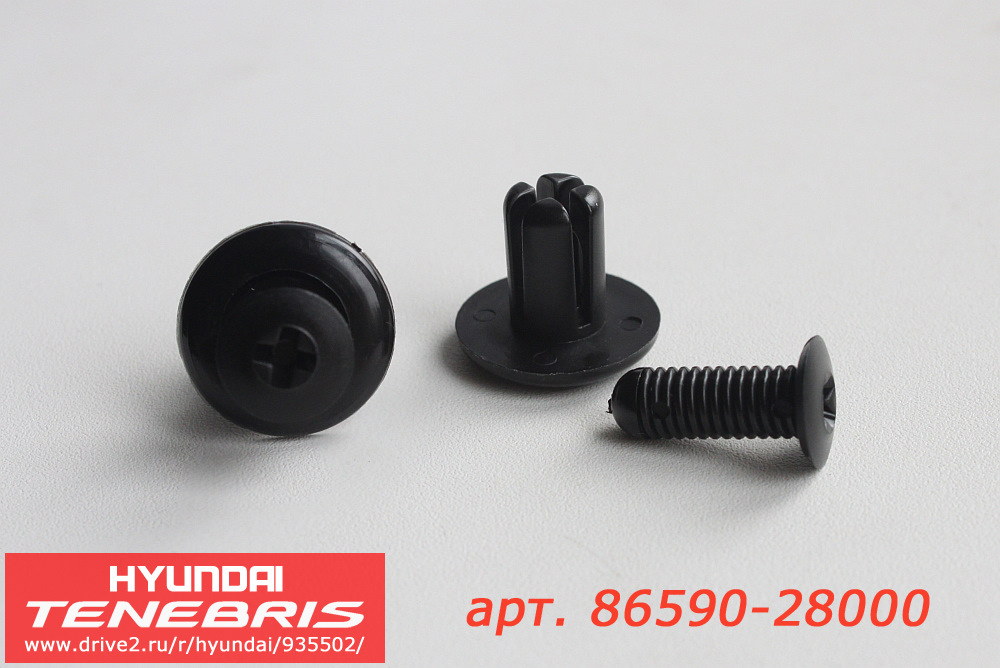

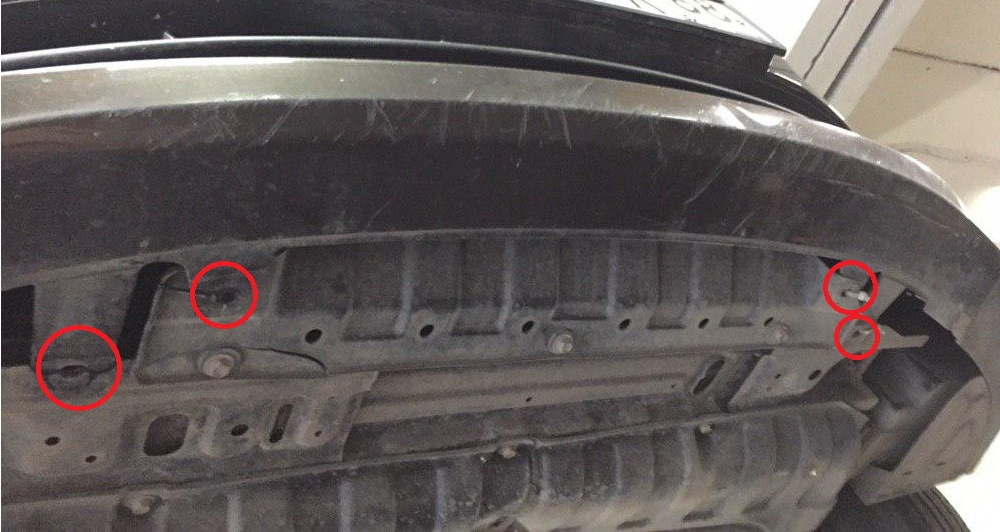

➤ Фиксатор с винтом — артикул 86590-28000

Под отверстия диаметром 8 мм. Крепеж продается как в сборе с винтом, так и по частям.
Местоположение: напольная консоль, подкрылки, бампера, обшивка крышки багажника.

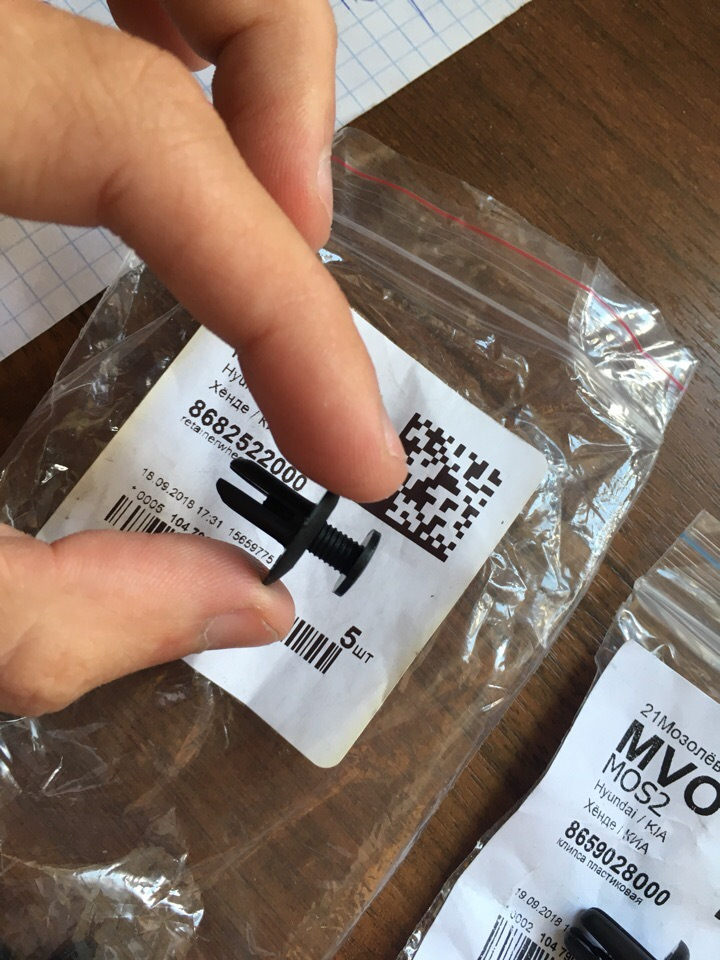

Еще есть вариант 86825-22000 — пистон крепления для обшивок багажника и локеров. По внешнему виду ни чем не отличаются от 86590-28000. Прошу отписаться тем, кто его держал в руках. Неизвестны диаметр и назначение.

➤ Клипсы-ёлочки
Практически безотказные крепежи, многоразовое использование никак не ухудшает их функционал. Таковых у нас два вида:
85325-21000(RY) — фиксатор напольной обшивки под задним креслом (черная ёлочка);
85746-060008M — потолочный фиксатор (серая ёлочка).

Прочие крепежи

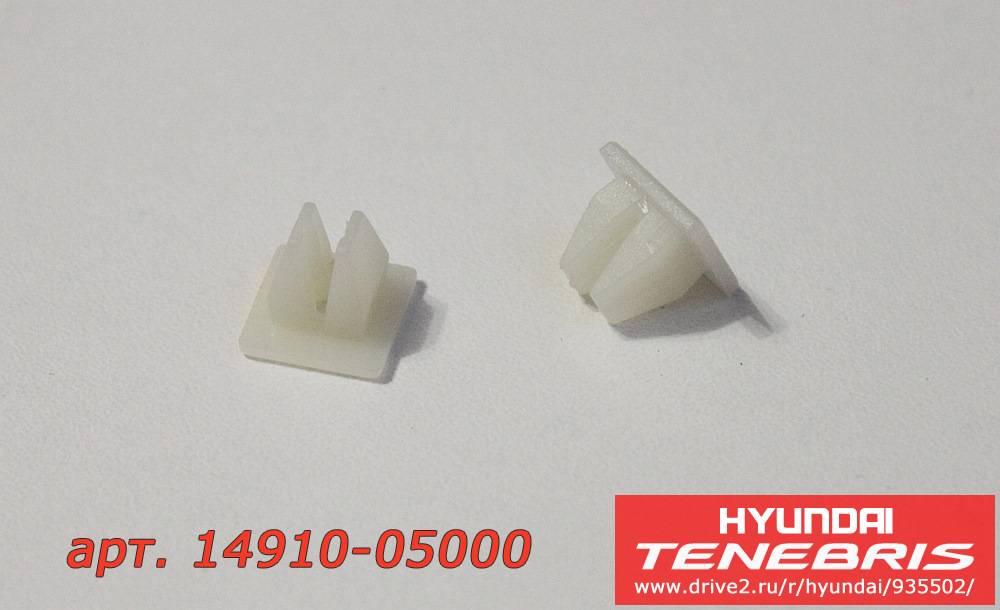

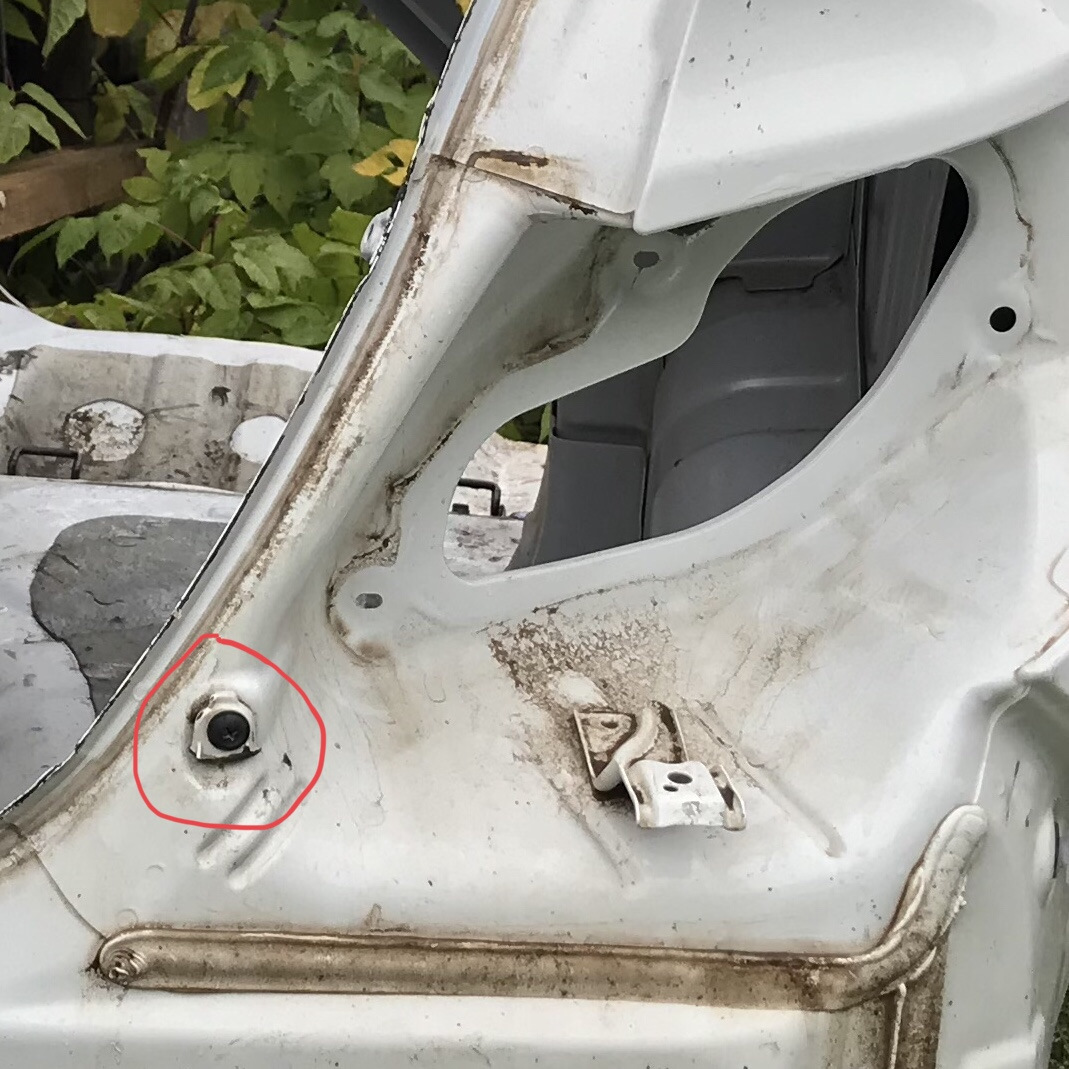

➤ Белый крепеж под саморез — артикул 14914-05000

Этот крепеж используется для крепления пластиковых обшивок саморезами к кузову. Вставляется через прокладку непосредственно в металл кузова.

Кстати, эти прокладки можно использовать и с обычными пистонами, перечисленными выше. Прокладки обеспечат более плотное соединение с кузовом и избавят от лишних скрипов.
Крепеж продается как отдельно без прокладки, так и в сборе с ней.
Артикулы следующие:

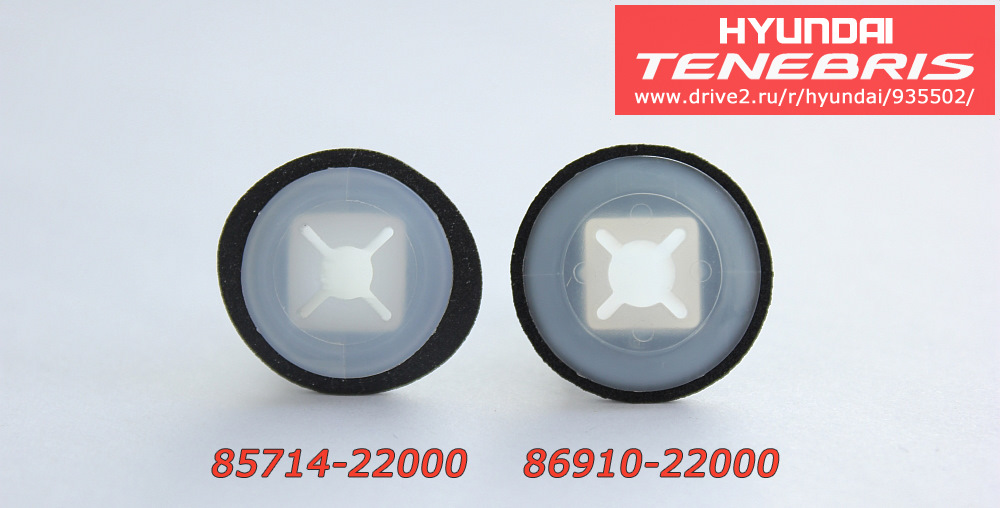

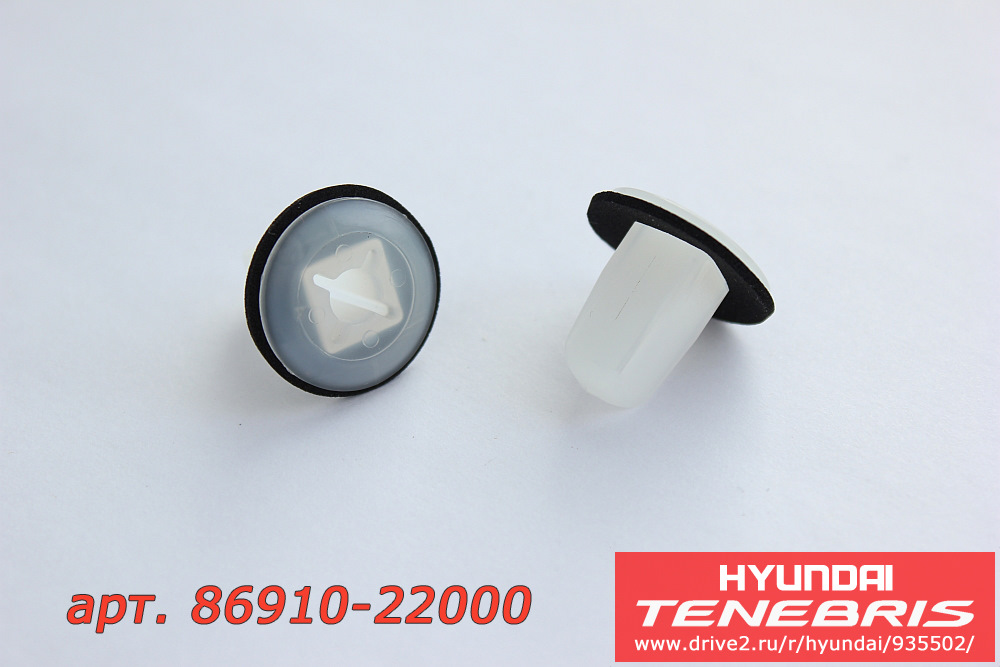

85714-22000 — крепеж в сборе с прокладкой;
14914-05000 — крепеж без прокладки;
86913-22000 — прокладка отдельно.

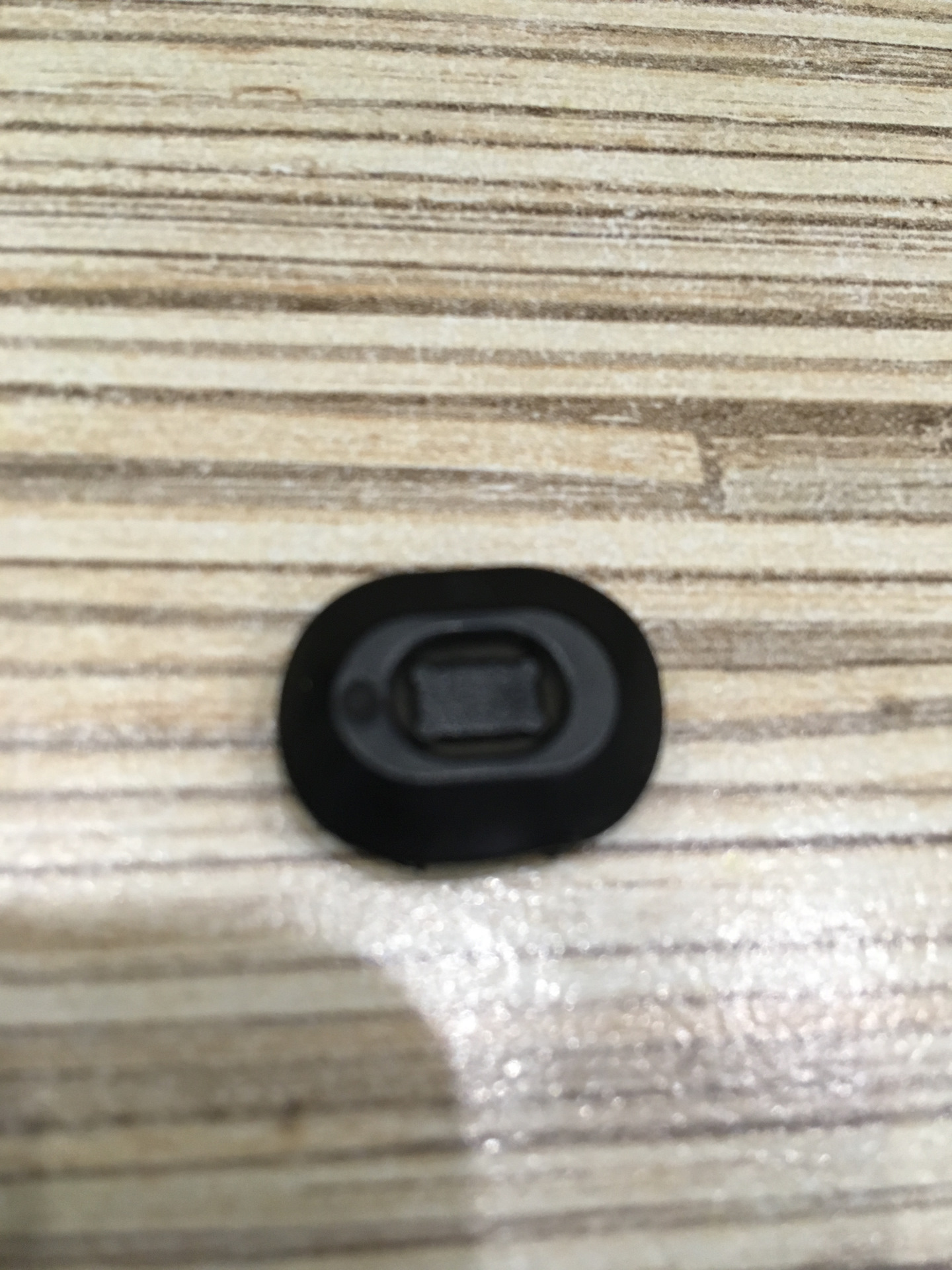

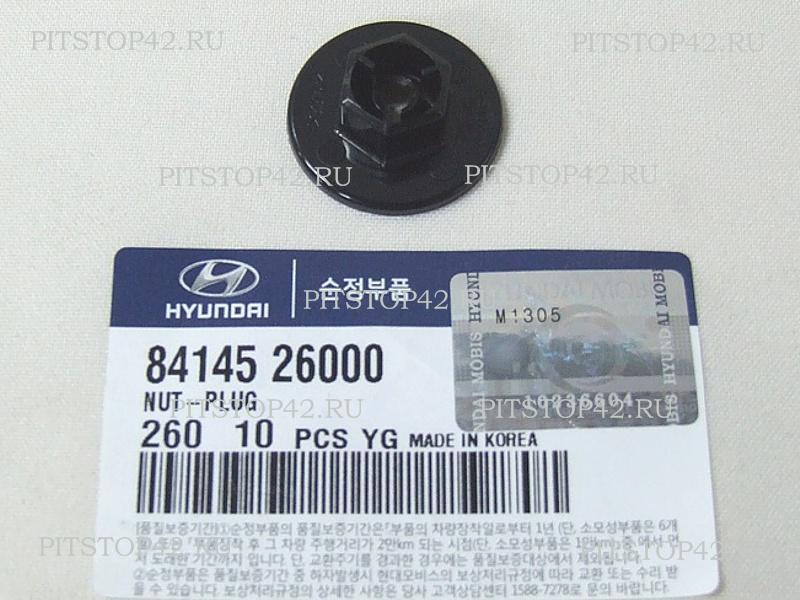

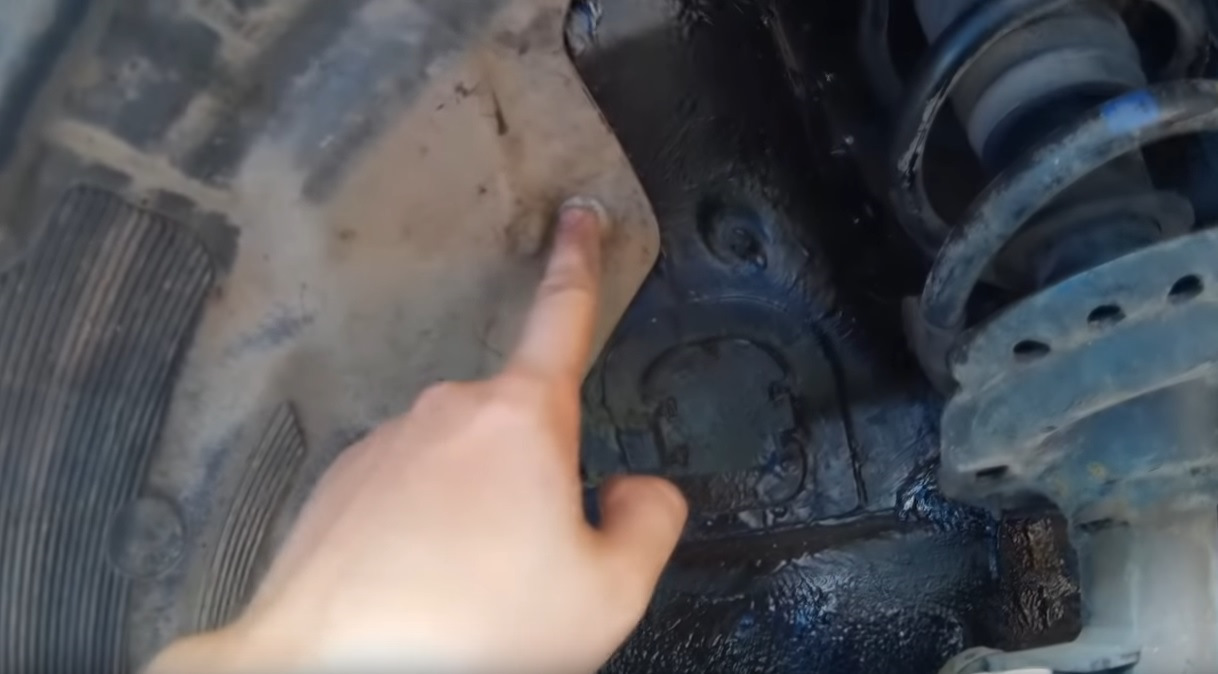

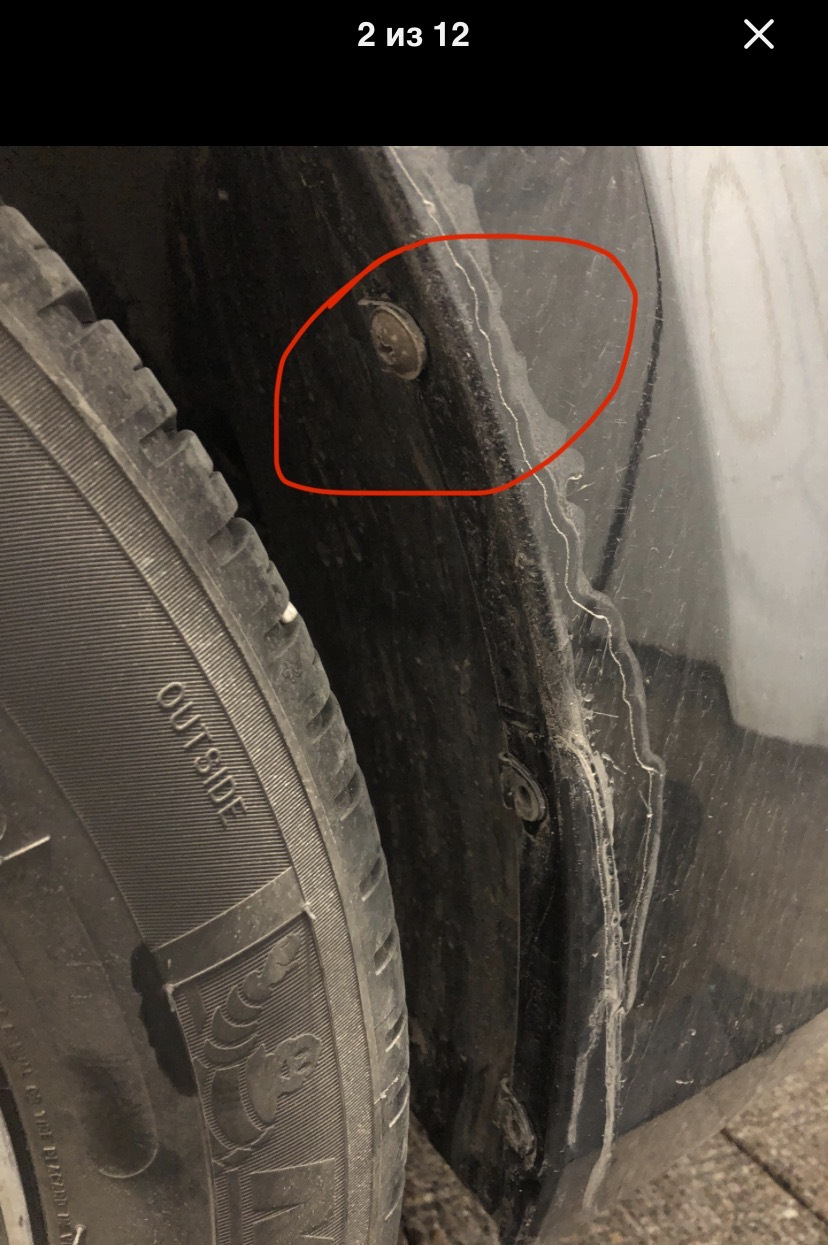

➤ Пластиковые гайки для фиксации локера — артикул 84145-26000

Фотография внешнего вида гайки. Информацию предоставил Egoruich.

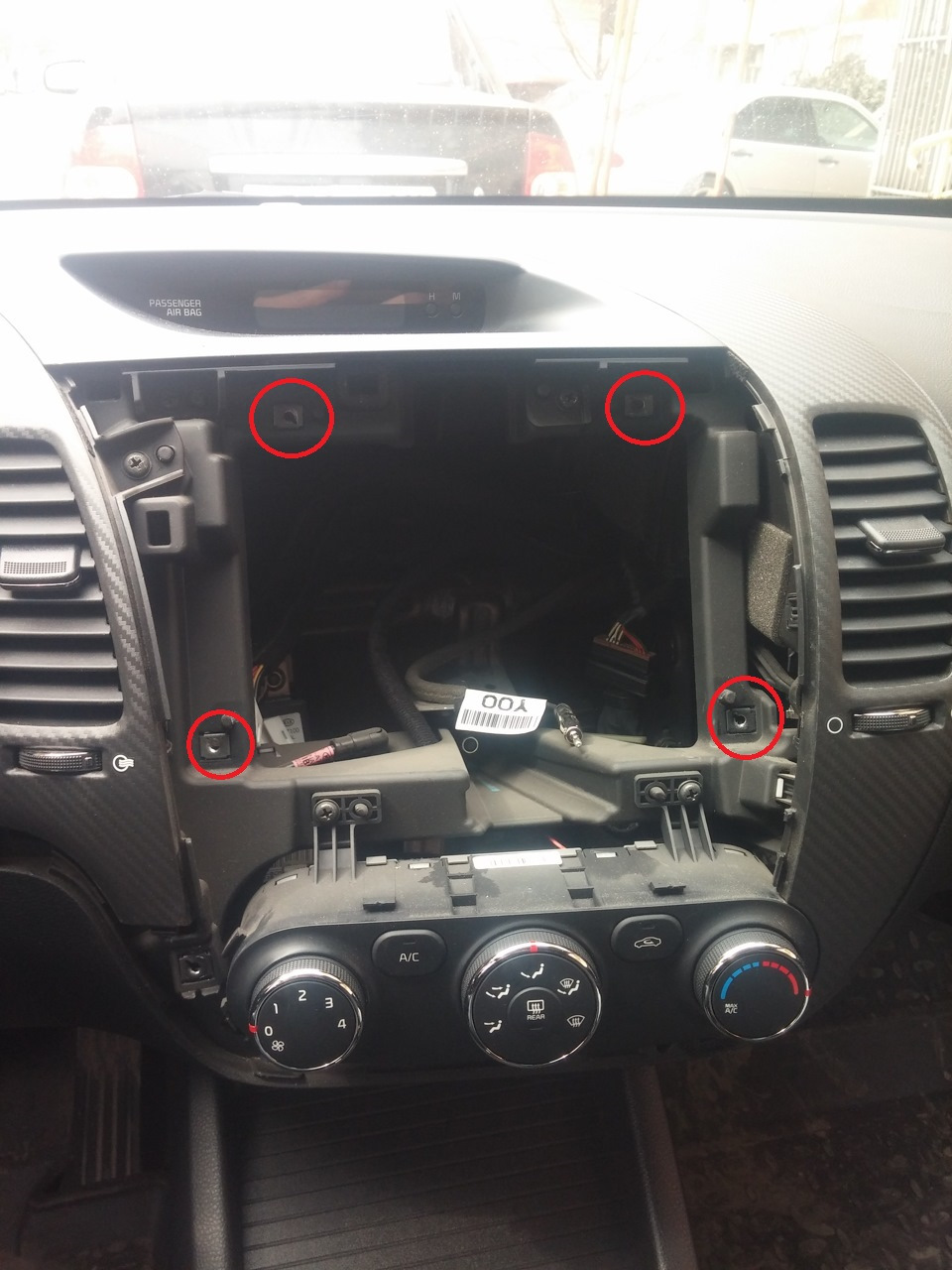

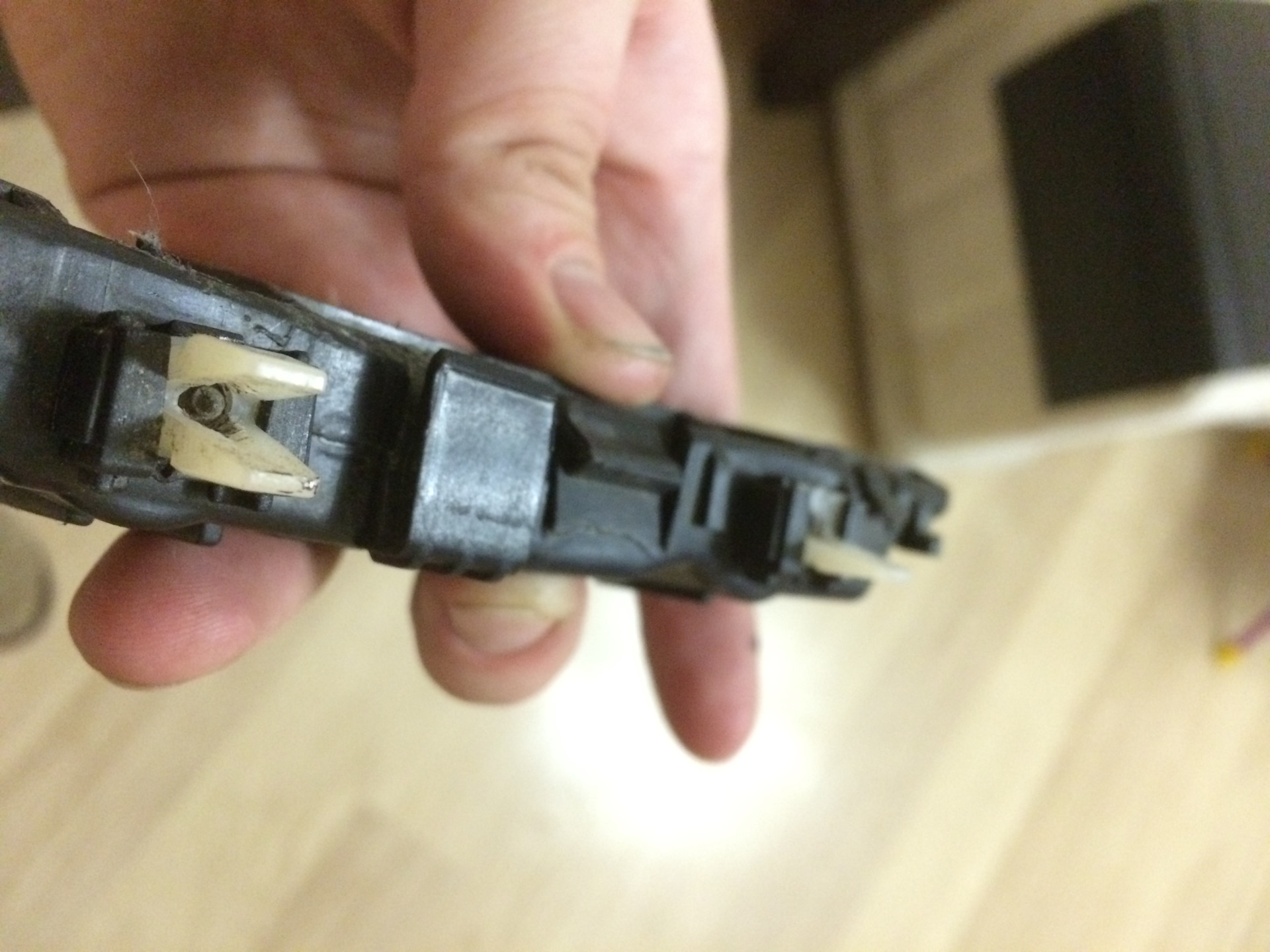

➤ Клипсы-защелки
Эти крепежи используются для фиксации рамок магнитолы, климатической установки, боковых облицовок торпедо (рядом с дверьми) и рамки КПП.

Я их нашёл четыре вида:
85839-02000 — клипса-защелка рамки магнитолы и климатической установки (металлическая);
85859-3S100 — клипса-защелка рамки магнитолы и верхней облицовки багажника хэтчбеков (черная);
84747-1C000 — клипса-защелка рамки магнитолы (белая);
84747-2L000 — клипса-защелка рамки КПП, климатической установки и боковой облицовки торпедо (белая).

➤ Клипсы фиксации обшивки
Как мне показалось, довольно хлипкие, после извлечения повторное использование затруднительно. Я нашёл два артикула клипс фиксации подкапотной обшивки — 81126-37000A и 81126-37010.

Клипсы под обоими артикулами фактически одинаковые, диаметр шляпки 26 мм, длина ножки и размах ушей одинаковые. Визуально клипсы под артикулом 81126-37010 кажутся сделанными из более добротного пластика.
Также есть японский аналог фирмы Masuma под артикулом KR304. Отличие лишь в том, что диаметр шляпки 26,4 мм, хотя позиционируются они как полный аналог 81126-37010.

➤ Клипса-стяжка для фиксации проводки
Используется для фиксации косы проводов к кузову. Представляет собой помесь пистона со стяжкой. Оригинальный артикул Hyundai/Kia не найден, но благодаря комментарию Сергея известны аналоги от Mazda — артикул 9928-90-753.

Также есть более дешевый японский аналог фирмы Masuma — артикул KJ2424. Как я понял, он абсолютно такой же, как и 9928-90-753, просто продается без накрутки за оригинальную деталь.

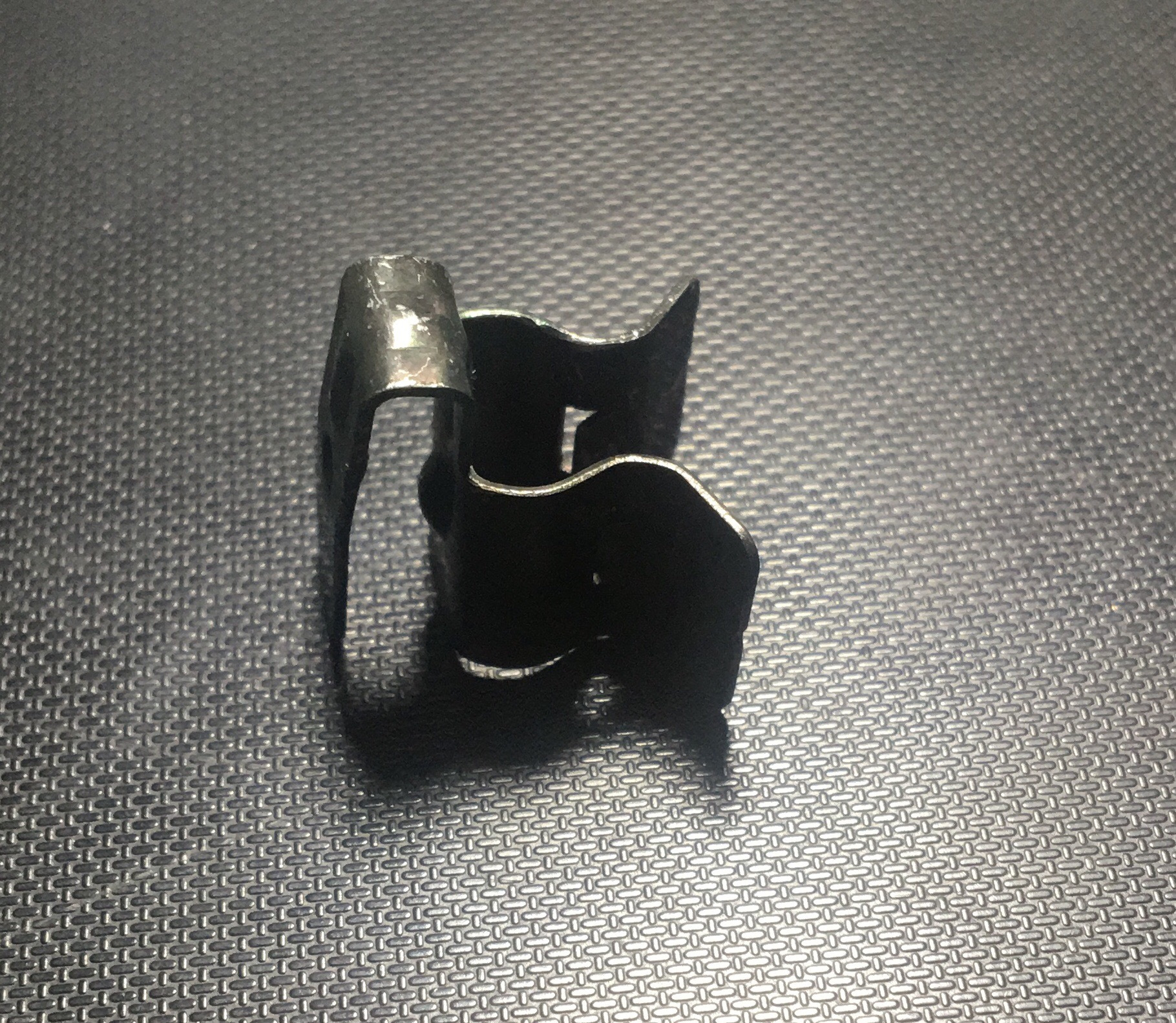

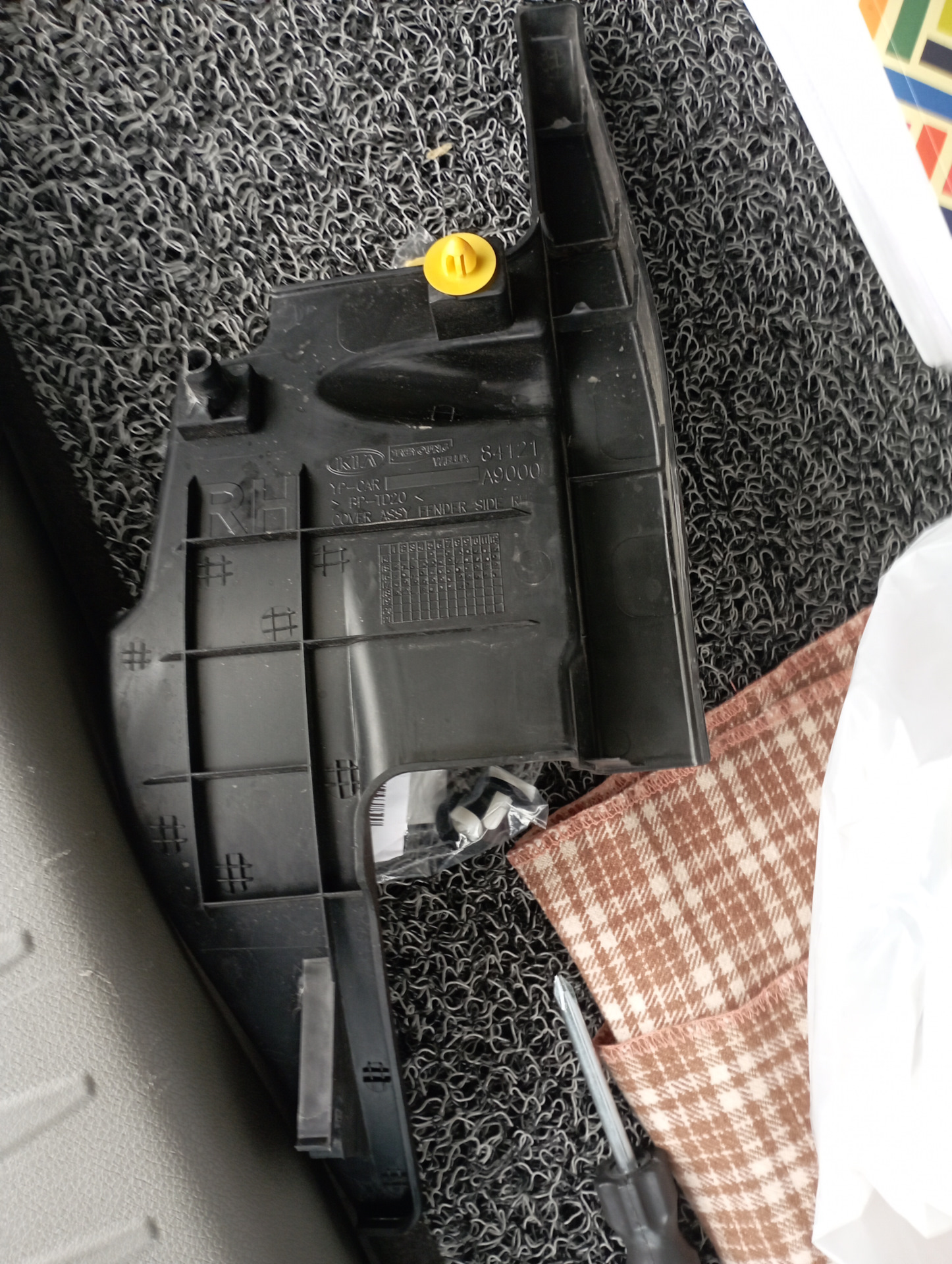

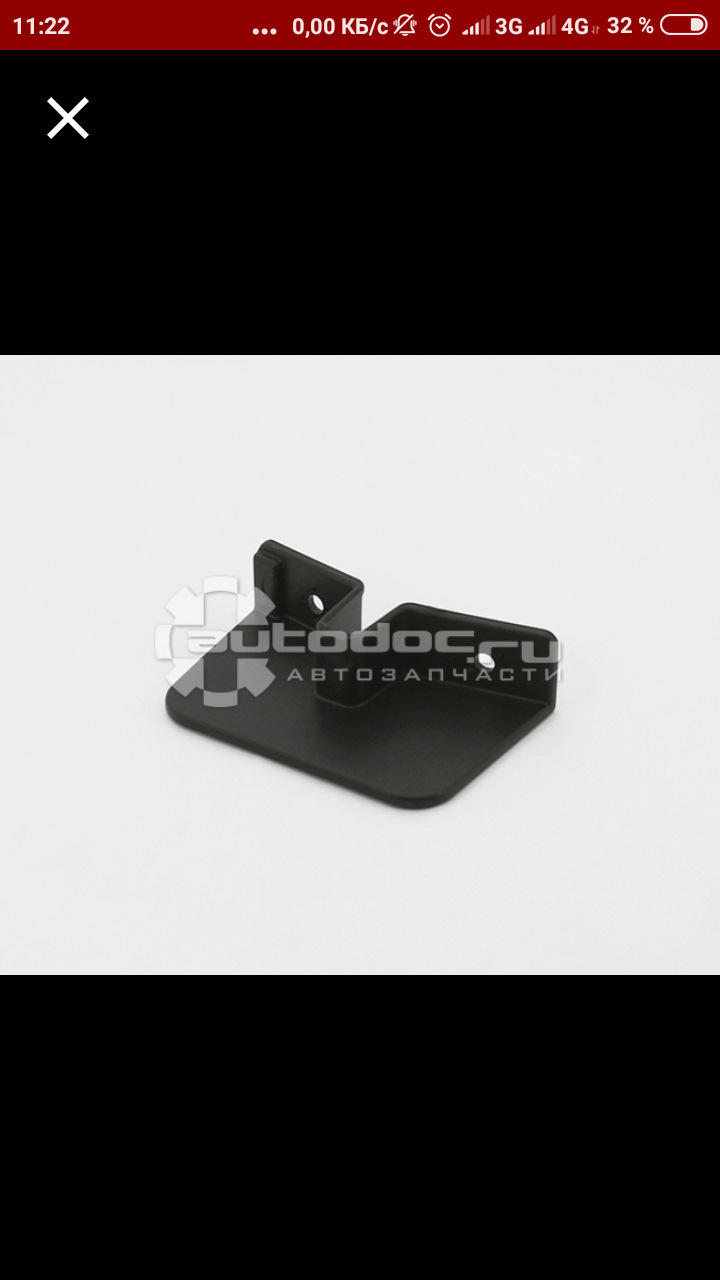

➤ Металлический фиксатор накладки на порог — артикул 85784-26000
Обычно, они редко теряются и не нуждаются в замене, т.к. остаются внутри обшивки и не повреждаются, однако, как я обнаружил в своей машине, их порой попросту не хватает. Так, в накладках на задние пороги фиксаторов было только по два, хотя посадочных мест для них по четыре на каждую накладку.

Винты, саморезы и шурупы
Это именно те крепежи, которые постоянно теряются и путаются. Выкрутив несколько разных винтов/саморезов потом не сразу удается разобраться, что куда вкручивается обратно.

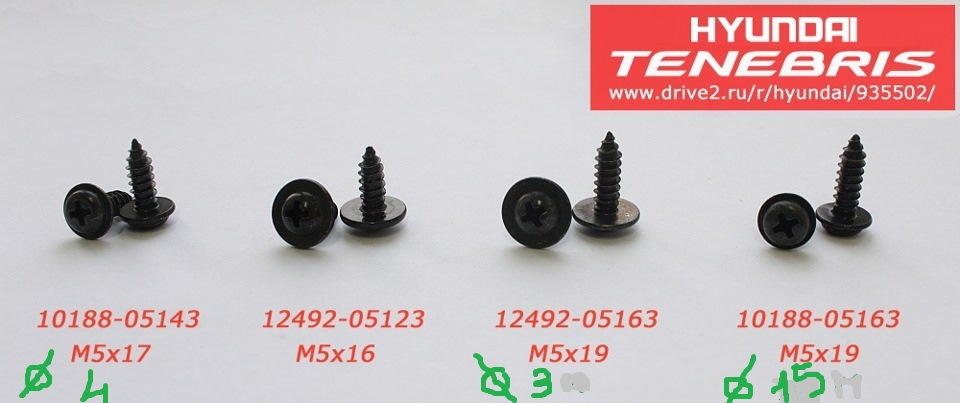

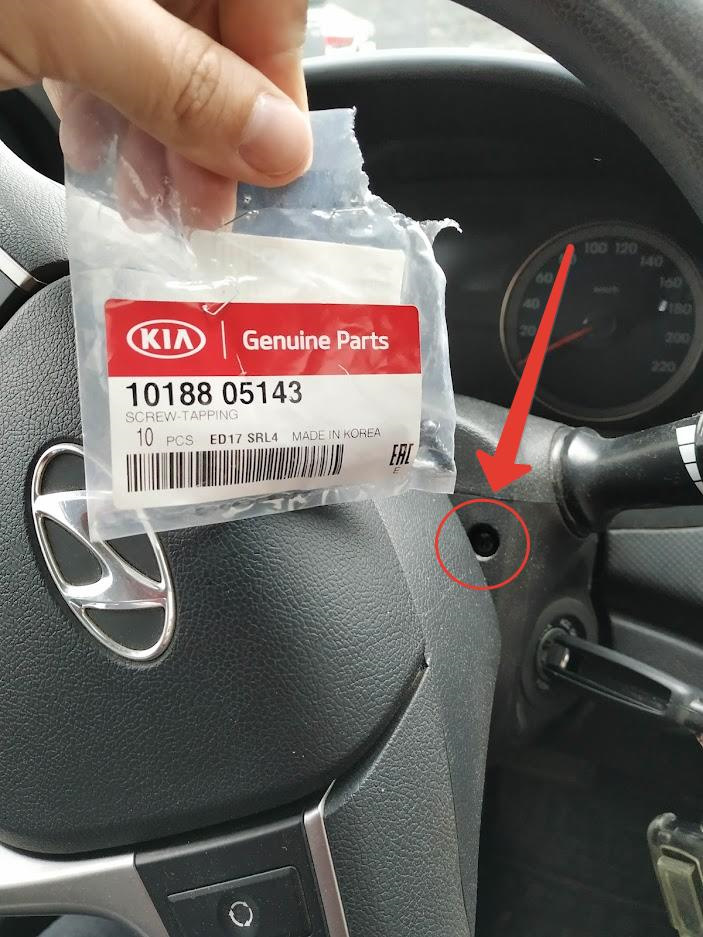

10188-05143 — саморез крепления штурманского плафона;

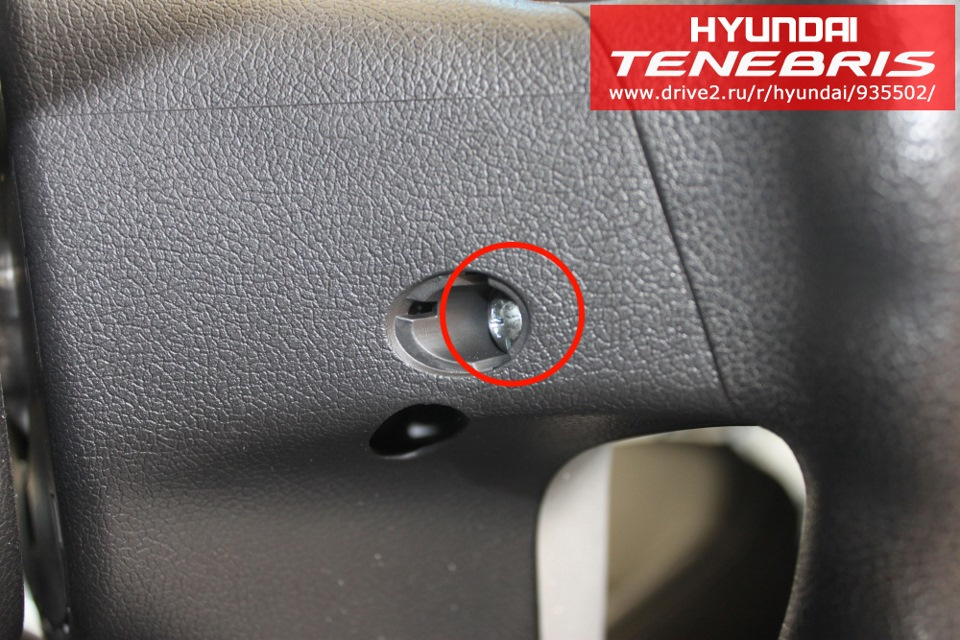

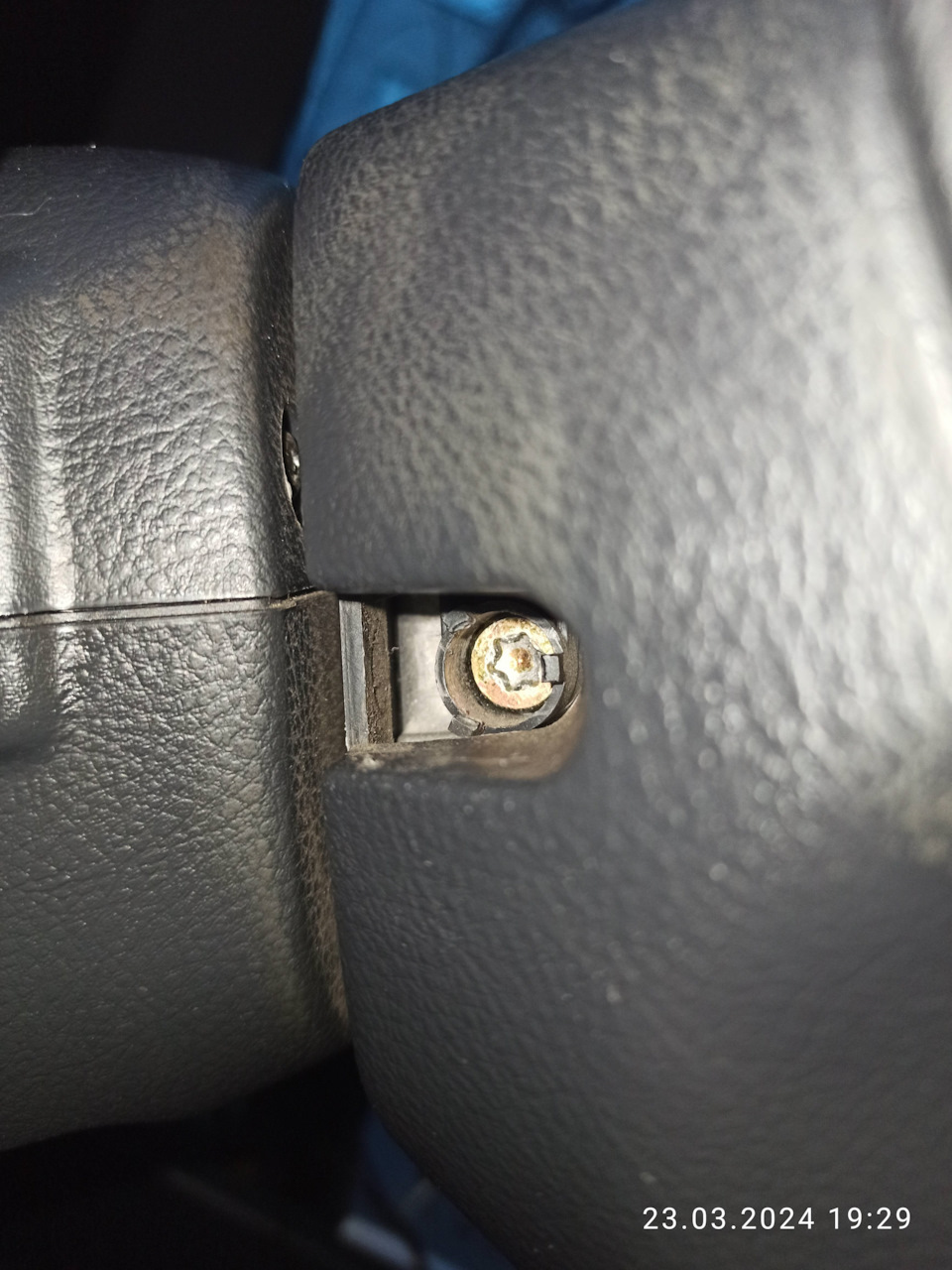

10188-05163 — саморез фиксации кронштейна 2-DIN магнитолы, напольной консоли в области рычага коробки передач и подлокотника, кожуха многофункциональных переключателей (за рулем);
11291-05161 — саморез фиксации кронштейна 1-DIN магнитолы;
12431-04103 — саморез крепления рамки кнопок подогревов и аварийки;
12492-05123 — саморез крепления обшивки багажника к полу и напольной консоли (короткий, общая длина 16,02 мм, длина от буртика 12,2 мм);
12492-05163 — саморез крепления обшивки багажника к полу (длинный);
12493-04101 -саморез крепления обшивки дверей;
12493-04203 — саморез крепления обшивки двери багажника;

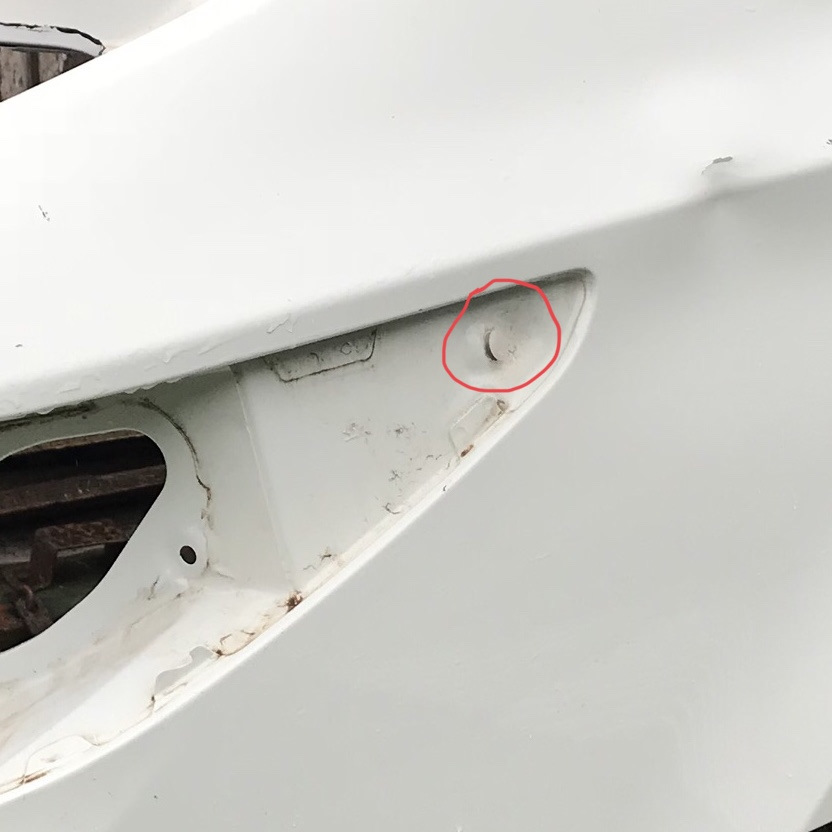

12493-05167B — саморез крепления решётки и усилителя к бамперу (общая длина 17,79 мм; длина от буртика 14,18 мм);
84777-22002 — винт крепления панели приборов.

Отдельное спасибо Egoruich'у
за информацию о саморезах.

Болты
Большинство силовых элементов кузова и салона закреплены или соединены с помощью болтов.

Итак, болты, с которыми мне приходилось иметь дело:
11254-06206B — болт М6х20 для фиксации фар на крыле;
11251-06256B — болт М6х25 для фиксации элементов кузова;
11253-06163 — болт М6х16 для фиксации спинок заднего кресла к кузову.

Для тех, кто планирует ставить газовые упоры капота полезным будет болт-шарнир для газового упора 81163-3Z000. С доработкой (требуется уменьшить диаметр резьбы) эти болты-шарниры отлично впишутся в подкапотное пространство. Кстати, эти болты-шарниры стоят у нас в хэтчбеках с упорами пятой двери.

Пост обновляется. По мере нахождения и проверки новых крепежей их артикулы будут тут появляться.

Если в текст закрались ошибки, прошу сразу же об этом сообщить!
