Многие автолюбители уверены в том, что наддув двигателя может быть реализован исключительно посредством турбины. В действительности существует несколько видов агрегатов, которые обеспечивают нагнетание воздуха для улучшения мощностных показателей силового агрегата. Одним из таких агрегатов является механический нагнетатель. Мы вскользь затрагивали его устройство в материале, посвященном устройству систем наддува двигателя. Здесь же мы подробнее разберемся с принципом работы, устройством и основными неисправностями таких нагнетателей, а также попытаемся ответить на вопросы, касающиеся целесообразности их установки.
КОРОТКО О ГЛАВНОМ
Во вступлении мы могли заметить ссылку на другой материал, где следующая информация уже приводилась, однако Avto.pro считает нужным напомнить, как работает наддув двигателя. Существует 2 основных метода увеличения мощностных показателей автомобиля: установка более мощного двигателя и улучшение показателей уже имеющихся агрегатов. Наддув – это одно из решений в рамках второго метода. Вот основные моменты, касающиеся работы двигателя и методик увеличения его показателей:
1. На 1 объемную часть топлива должно приходиться порядка 14 о.ч. воздуха. Чем больше топлива потребляет двигатель, тем больше воздуха ему потребуется;
2. Чем больше цилиндров в двигателе, тем больше габариты и масса, а чем они больше, тем больше мощности потребуется для быстрого разгона грузного автомобиля. Рано или поздно этот круг замкнется и автомобиль превратится в болид, потребляющий огромные объемы топлива и воздуха.
Благодаря применение систем наддува двигателя инженерам удается создать небольшие, достаточно мощные и экономичные двигатели внутреннего сгорания. Вопрос в том, как в таких агрегатах решена проблема всасывания больших объемов воздуха. Одним из вариантов является механический нагнетатель. Забегая наперед скажем, что нагнетатели находят широчайшее применение в тюнинге благодаря высокому КПД, хороший прибавке мощности на низких оборотах и относительной простоте конструкции, тем временем как турбины стали основным решением для серийных автомобилей.
ЧТО ТАКОЕ МЕХАНИЧЕСКИЙ НАГНЕТАТЕЛЬ

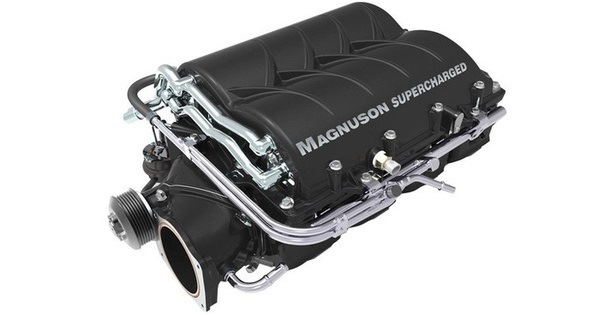

Механический нагнетатель – это основное устройство системы наддува двигателя, использующее не давление выхлопных газов для приведения в движение крыльчатку, как это реализовано в турбонагнетателе, а мощность двигателя, которая отбирается агрегатом от коленчатого вала. Подобные устройства часто называют суперчарджерами (от англ. Supercharger) или компрессорами. Они делятся на 2 основных типа:
— Центробежные;
— Механические объемного типа.
Принцип работы компрессоров примерно одинаков, однако конструкцию объемных компрессоров сегодня принято считать стандартом. Как показывает статистика, использование подобных устройств в качестве элемента тюнинга приводит к незначительному уменьшению ресурса двигателя. Проблема кроется в сильном повышении оборотов. Отдельные модели компрессоров, повышающие низкие и средние обороты, напротив, сказываются на ресурсе двигателя положительно. Вместе с новыми элементами системы наддува зачастую приходится ставить и кованные поршни с аналогичными шатунами – они имеют большую устойчивость к механическим нагрузкам, а также перепадам температур и давлений.
КАК УСТРОЕН МЕХАНИЧЕСКИЙ НАДДУВ
В систему механического наддува входят следующие элементы: компрессор (нагнетатель), интеркулер, воздушный фильтр, дроссельная заслонка, датчика температуры воздуха, проходящего через впускной коллектор, заслонка перепускного трубопровода, датчик давления. Максимально упрощенную схему устройства компрессора вы можете видеть на изображении ниже:
Управляется компрессор при помощи дроссельной заслонки. Она полностью открывается на высоких оборотах, однако заслонка трубопровода закрывается – так весь объем воздуха подводится ко впускному коллектору. Если обороты невелики, дроссельная заслонка открывается на небольшой угол, а заслонка трубопровода, напротив, открывается полностью, возвращая часть воздуха к компрессору. Воздух от компрессора проходит через интеркулер (хоть он требуется не всем компрессором) и охлаждается примерно на 10°C, что способствует увеличению степени сжатия. Как уже было указано ранее, механический нагнетатель приводится в действие от коленчатого вала. Крутящий момент может передавать посредством:
— Прямого привода. Компрессор при этом монтируется прямо на фланцах коленвала;
— Шестеренчатого привода. Систем приводится в действие через несколько шестерней;
— Ременного привода. Крутящий момент передается от коленвала к шкиву компрессора при помощи плоского, зубчатого или клиновидного ремня;
— Цепного привода. Система привода устроена так же, как и ременная, но использует цепь.
Специалисты Avto.pro обращают внимание, что от типа привода будет зависеть не только качество передачи крутящего момента, но и шумность агрегата, а также его габариты. Надежный шестеренчатый привод отличается громоздкостью и шумностью. Почти настолько же надежный цепной привод сложен в обслуживании и отличается несколько меньшей шумностью. Наиболее распространенный ременной привод нуждается в частом обслуживании, но работает тихо. Для него также характерна проблема проскальзывания.
ПОДРОБНЕЕ О ЦЕНТРОБЕЖНЫХ НАГНЕТАТЕЛЯХ
Центробежные нагнетатели пользуются наибольшей популярностью среди остальных типов механических компрессоров наддува. Иногда их называют нагнетателями типа Vortech, хотя такое название не вполне корректно, так как происходит от имена названия компании-производителя. К слову, данную конструкцию можно считать прообразом турбонагнетателей. Скорость вращения ключевого элемента компрессора – крыльчатки – может достигать 60 тысяч об/мин. Устройство отлично показывает себя на высоких оборотах и хуже на низких и средних. К основным элементам систем наддува с центробежным нагнетателем принято относить:
— Воздушный канал к нагнетателю;
— Крыльчатку нагнетателя;
— Кожух с диффузором;
— Окружной воздушный туннель, иначе называемый воздухосборником или улиткой.
Давление воздуха на выходе из улитки не достигает впечатляющих значений. Дело в том, что давление и скорость воздуха максимальны на входе и в средней части улитки, а уже в конце воздух проходит по расширяющему каналу – его скорость остается большой, но давление резко падает. Впрочем, давление наддува оказывается достаточно высоким для существенного наращивания мощности двигателя. Отметим, что прямой привод неприменим для центробежных нагнетателей. Их приходится устанавливать вместе с редуктором.
Устройство и некоторые особенности центробежного нагнетателя описываются самим названием этого агрегата. Для интенсификации наддува крыльчатка компрессора должна вращаться с как можно более высокой скоростью. Говоря простым языком, нагнетаемое давление будет пропорционально квадрату скорости самой крыльчатки. Как читатель наверняка догадался, для центробежных нагнетателей характерен турболаг, хотя он и не столь заметен, как у более распространенных турбин. Работающий на пике своих возможностей компрессор производит много шума. Несмотря на недостатки, устройство может похвастать существенными плюсами: доступная цена, простота в установке и относительная простота в обслуживании.
ПОДРОБНЕЕ О НАГНЕТАТЕЛЯХ ОБЪЕМНОГО ТИПА
Главной особенностью нагнетателей объемного типа является постоянство объемного КПД. Эффективность данных устройств зависит от оборотом нагнетателя и оборотов двигателя соответственно. Объемные нагнетатели гарантируют увеличение мощности двигателя как на низких, так и на средних оборотах. В зависимости от конструктивных особенностей и типа привода они подразделяются на:
— Поршневые компрессоры;
— Поршневые с переменным рабочим объемом;
— Роторно-пластинчатые компрессоры;
— Спиральные компрессоры;
— Винтовые компрессоры;
— Нагнетатели объемные типа.
Эталоном объемных нагнетателей являются агрегаты типа Roots. Они достаточно просты и надежны. Их основными элементами является пара роторов со специфическим профилем, расположенных на паре осей и связанных шестернями. Особенность таких компрессоров в том, что они сжимают воздух в нагнетательном трубопроводе, а не в основном тракте. По этой причине их еще называют нагнетателями с внешним сжатием. Выделяют такие циклы работы агрегата:
1. Фаза впуска (расширение);
2. Перемещение;
3. Сжатие (выдавливание).
Как только начинается фаза сжатия, между парой роторов создается область пониженного давления, которая расширяется по ходу вращения роторов. Вследствие разрежения компрессор всасывает большие объемы воздуха, которые, ударяясь о лопасти, сжимаются и сталкиваются с новыми порциями воздуха. Вследствие этого в компрессоре наблюдается турбулентность и просачивание воздуха при высоких оборотах. Это отрицательно сказывается на КПД агрегата, хотя агрегат продолжает неплохо показывать себя на низких и средних оборотах. К слову, именно турбулентность является причиной нагрева компрессоров типа Roots, которые в обязательном порядке оснащаются интеркулером.
Концептуальные похожие на компрессоры типа Roots, винтовые компрессоры Линсхольма создают множество камер, на выходе из которых воздух проталкивается к двигателю. Именно за счет использования громоздких винтов вместо компактных роторов такие нагнетатели обеспечивают равномерный подвод больших объемов воздуха и не страдают от сильного перегрева. Также у них нет внешнего сжатия и они не страдают от эффектна турбулентности, что положительно сказывается на эффективности работы агрегата по всему диапазону оборотов двигателя. Обратная сторона медали: наличие небольших зазоров между лопастями. На современном оборудовании можно изготовить идеально прилегающие друг к другу винты, однако конечный продукт оказывается слишком дорогим для рядовых автолюбителей.
ЧТО ЖЕ ВЫБРАТЬ
Выбирая в каталоге запчастей между механическим нагнетателем и обычной турбиной, многие автолюбители отдают предпочтение второй. Это объясняется большим сроком службы, относительно простым обслуживанием и неплохим приростом мощности на широком диапазоне оборотов (особенно на высоких оборотах). Однако здесь стоит отметить следующее:
— Компрессор увеличивает объем топливовоздушной смеси, тем самым позволяя реализовывать полную мощность двигателя заданного объема. Нагнетатель не нуждается в установке дорогостоящего коллектора и массе сложных доработок – только в минимальных;
— Большинство компрессоров просты в установке – с этой работой могут справиться практически все СТО.
При этом полезный КПД подавляющего большинства механических нагнетателей падает по мере увеличения отнимаемой от двигателя мощности. В случае турбин ситуация обратная. Также нагнетатель не понижает расход топлива. Многие автолюбители сходятся на том, что турбина является более универсальным агрегатом. Если же автолюбитель решился на установку механического нагнетателя, ему стоит учитывать следующее:
— Центробежные компрессоры дают стабильную прибавку мощности (особенно на высоких оборотах), но из-за своей геометрии их не всегда получается уместить под капотом авто. Проблема отчасти компенсируется тем, что агрегат можно установить на некотором отдалении от впускного коллектора;
— Выбирая объемным нагнетатель, стоит отдавать предпочтение агрегатам с переменным рабочим объемом – они наиболее универсальны и имеют приемлемую геометрию. Также хороши винтовые компрессоры, но они несколько крупнее. Прибавка мощности может оказаться не слишком впечатляющей.
Сразу отметим, что в выборе подходящего компрессора много нюансов. Вот например: эффективность центробежного компрессора зависит от оборотов двигателя, но вследствие высокого КПД он дает ощутимую прибавку мощности даже на малых оборотах, однако полностью раскрывает свой потенциал на высоких. Нагнетатели объемного типа дают хорошую прибавку мощности прямо с холостых, что делает их отличным вариантом как для тяжелых автомобилей (универсалы, кроссоверы), так и коммерческого транспорта. Итого: центробежные – скорее для высоких оборотов, в меньшей степени для низких; объемные – скорее для низких, в меньшей для всех остальных.
ВЫВОД
По ходу поиска механического нагнетателя автолюбителям обычно приходится выбирать между центробежными и объемными компрессорами. Их применяемость указывается в характеристиках агрегата. Однако на всякий случай автолюбителю стоит обратить внимание на характеристику давления наддува и соотнести ее с показателями из таблицы степеней сжатия (эту информацию можно найти в сети). Правильно подобранный нагнетатель практически не влияет на эксплуатационный ресурс двигателя, однако мы все же советуем проверить систему охлаждения силового агрегата, сцепление. После установки нагнетателя рекомендована более частая проверка состояния масла и четкое соблюдение регламентов замены топливного и воздушного фильтров. Если вы планируете установку более мощного агрегата, то вам может потребоваться замена распредвала, водяной помпы, коллектора, клапанной крышки, свечей зажигания, рокеров, поршней, впускных и выпускных клапанов.
