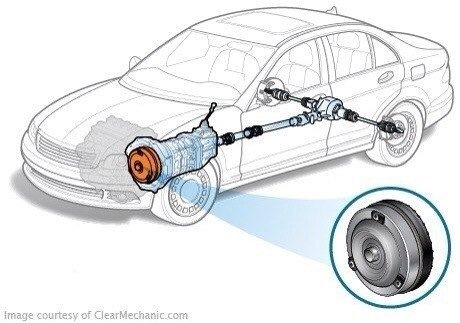

— Гидравлическая муфта (она же гидромуфта), а также впоследствии вытеснивший ее гидротрансформатор представляют собой закрытые механизмы полуавтоматических и автоматических коробок передач.
— Оба устройства используются для передачи крутящего момента от ведущего вала двигателя к АКПП. В обоих механизмах между ведущим и ведомым валами нет жесткой связи, поэтому они передают вращение от одной оси к другой плавно и равномерно, без каких-либо рывков и толчков.
• История:
— Своим рождением гидротрансформатор и гидромуфта обязаны развитию судостроения в конце XIX века. С появлением на кораблях морского флота паровых машин возникла острая необходимость в новом дополнительном механизме, который позволял бы плавно передавать крутящий момент от паровых двигателей к большим и тяжелым гребным винтам, погруженным в воду. Такими устройствами стали гидромуфта и гидротрансформатор, которые запатентовал в 1905 году немецкий инженер и изобретатель Герман Феттингер. Статья опубликована в паблике Машины. Позже эти механизмы адаптировали для установки на лондонские автобусы, а затем на автомобили и первые дизельные локомотивы для более плавного начала движения.
• Устройство и принцип работы гидромуфты:
— Внутри гидромуфты очень близко друг к другу соосно размещены два вращающихся колеса с лопастями. Одно соединено с ведущим валом (насосное), а второе с ведомым (турбинное). Все пространство вокруг них в гидромуфте заполнено рабочей жидкостью (масло).
— Принцип работы гидромуфты очень прост. Её ведущий вал вращается двигателем. Вместе с валом в корпусе гидромуфты циркулирует и масло. За счет своей вязкости оно постепенно все больше и больше вовлекает за собой в это вращение ведомый вал. Таким образом, крутящий момент от двигателя плавно нарастая постепенно через жидкость передается на ведомый вал.
• Устройство и принцип работы гидротрансформатора:

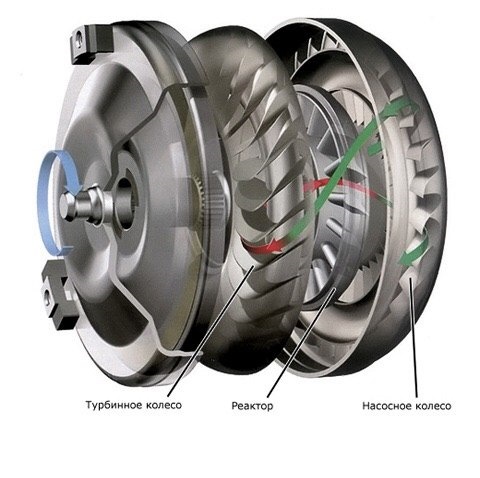

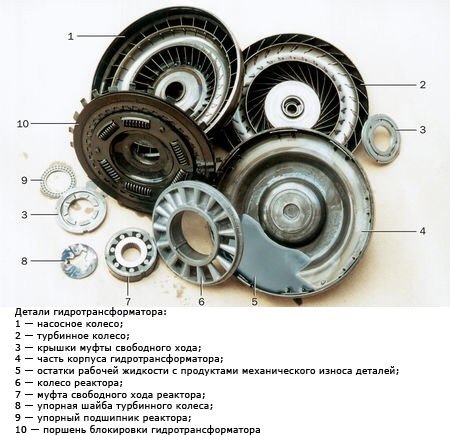

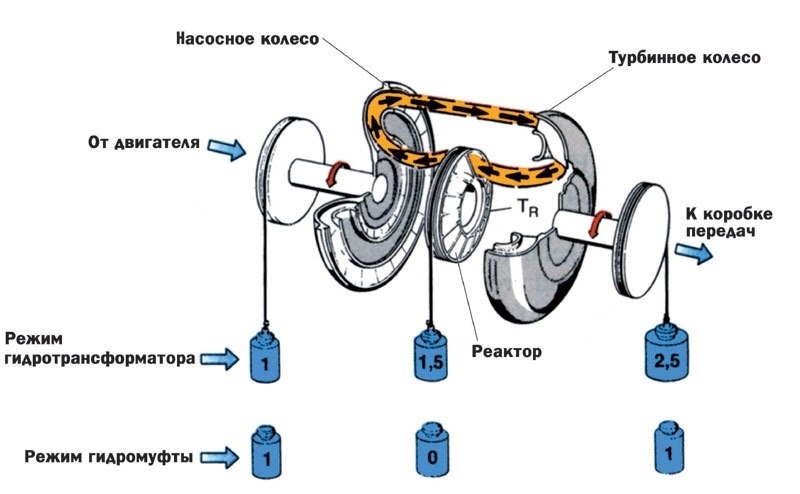

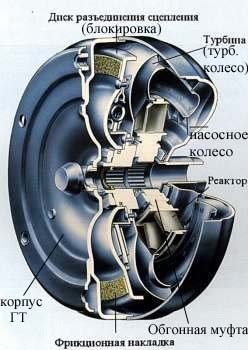

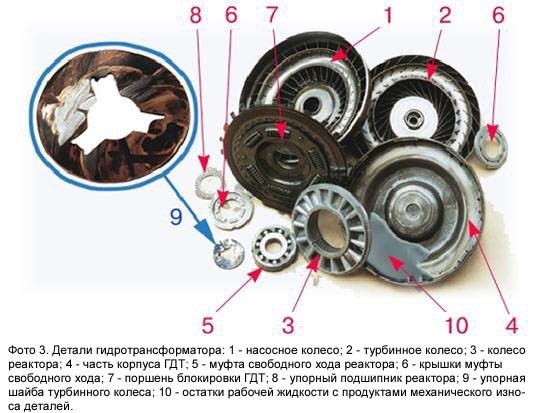

— По сути, гидротрансформатор это та же гидромуфта в которой между вращающимися колёсами добавлено третье лопастное колесо – реактор (статор). Посредством муфты свободного хода оно может вращаться на ведущем валу, образуя единое целое с насосным колесом. Это происходит до тех пор, пока обороты вращения насоса и турбины различаются. Статья из паблика "Машины". Как только они уравниваются, реактор начинает вращаться независимо от насоса, превращая гидротрансформатор в гидромуфту.
+- Плюсы и минусы:
— Главным достоинством гидромуфты и гидротрансформатора является возможность плавного изменения крутящего момента, передаваемого на трансмиссию от двигателя. Еще одним важным плюсом этих устройств является ограничение максимального передаваемого крутящего момента. Иными словами, эти механизмы никогда не смогут передать слишком большое вращение, способное повредить трансмиссию. Они предохранят от перегрузок приводной двигатель (особенно в момент пуска).
— Самый большой недостаток гидротрансформатора и гидромуфты, в свою очередь, является низкий КПД в сравнении с механическими муфтами, имеющими жесткую связь ведущего и ведомого вала. Часть крутящего момента в них попросту тратится на перемешивание масла. Вместо того чтобы превратиться в полезный крутящий момент на выходном валу энергия вращения трансформируется в тепло, нагревая корпус муфты. Соответственно, это приводит к увеличению расхода топлива. Чтобы избежать этого, у современных автомобилей с АКПП для гидротрансформаторов предусмотрен механизм блокировки, который жестко связывает насос и турбину при достижении определенной скорости.
