Серия JZ. Двигатели 1JZ-GE, 1JZ-GTE, 2JZ-GE, 2JZ-GTE

Серия JZ двигателей Toyota представляет собой 6-ти цилиндровые моторы с прямым расположением цилиндров и газораспределительной системой DOHC с 4-мя клапанами на цилиндр. Серия JZ сменила серию M. Двигатель JZ был предложен в двух вариантах — 2,5 л и 3,0 л.

1JZ
------Двигатели 1JZ выпускались с 1990-го по 2007-й год (в последний раз устанавливался на Toyota Mark II Wagon BLIT). Рабочий объем цилиндров составляет 2,5 л (2492 куб. см). Диаметр цилиндров 86 мм, а ход поршня 71,5 мм. Газораспределительный механизм приводится в действие двумя зубчатыми ремнями, общее количество клапанов 24, т.е. по 4 на цилиндр.

Двигатель 1JZ-GE
-------1JZ-GE это не турбированная версия 1JZ. Мощность двигателя составляет 200 л.с. при 6000 оборотах в минуту и 250 Н · м при 4000 оборотах в минуту. Степень сжатия составляет 10:1. Он оснащался двухступенчатым впускным коллектором. Как и все двигатели серии JZ 1JZ-GE предназначен для продольной установки на заднеприводные автомобили. Двигатель комплектовался только 4-х ступенчатым автоматом.
-------Тех. характеристики
Двигатель 1JZ-GE
Кол-во цилиндров 6
Расположение цилиндров рядное
Клапаны VVT-i, DOHC 24V
Объем двигателя, л(куб. см) 2,5 л(2492)
Мощность, л.с.(Н · м) 200(250)
Система впрыска Распределенная
Система зажигания Трамблер / DIS-3
-----Двигатель устанавливался на автомобили:

Toyota Chaser / Cresta / Mark II Tourer V (JZX81, JZX90, JZX100, JZX110)
Toyota Crown (JZS170)
Toyota Mark II Blit

Двигатель 1JZ-GTE

-------Двигатель 1JZ-GTE является турбированной версией 1JZ. На него устанавливались два турбокомпрессора CT12A расположенных параллельно. Физическая степень сжатия составляет 8,5:1. Такая доработка двигателя привела к увеличению мощности на 80 л.с. относительно атмосферного 1JZ-GE и составила 280 л.с. при 6200 оборотах в минуту и 363 Н · м при 4800 оборотах в минуту. Диаметр цилиндров и ход поршня соответствует двигателю 1JZ-GE и составляет 86 мм и 71,5 мм соответственно. Есть определенная вероятность, что в разработке двигателя, а именно головки блока цилиндров принимала участие фирма Yamaha, о чем свидетельствуют соответствующие надписи на некоторых деталях ГБЦ. В 1991-м году двигатель был установлен на новую модель Toyota Soarer GT.

Существовало несколько поколений двигателей 1JZ-GTE. В первом поколении наблюдались проблемы с керамическими дисками турбин, которые имели склонность к расслоению на высоких оборотах двигателя и температурных условий эксплуатации. Еще одной особенностью ранних 1JZ-GTE являлась неисправность одностороннего клапана на головке, это приводило к тому, что часть картерных газов попадали во впускной коллектор, что негативно сказывалось на мощности двигателя. На стороне выпускного коллектора приличное количество паров масла поступает в турбины, что в свою очередь вызывает преждевременный износ уплотнений. Все эти недостатки во втором поколении двигателя были признаны Toyota официально и двигатель был отозван на доработку, но только в Японии. Решение проблемы простое — производится замена клапана PCV.

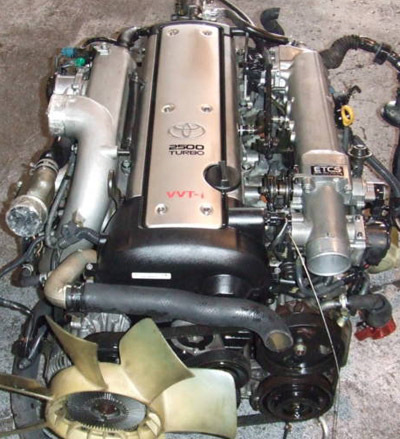

Третье поколение 1JZ-GTE было введено на рынок в 1996-м году. Это все тот же двух с половиной литровый двигатель с турбокомпрессором, но с фирменной архитектурой BEAMS, которая заключается в переработанной головке блока цилиндров, установкой новейшей в то время системы VVT-i с бесступенчатым изменением фаз газораспределения, изменением рубашки охлаждения для лучшего охлаждения цилиндров и новыми прокладками клапанов с покрытием нитрида титана для меньшего трения кулачков распределительных валов. Была изменена турбо установка с двух турбин CT12 на одну CT15B. Установка системы VVT-i и новой рубашки охлаждения позволило увеличить физическую степень сжатия с 8,5:1 до 9:1. Несмотря на то, что официальные данные мощности двигателя не изменились крутящий момент подрос на 20 Н · м до 379 Н · м при 2400 оборотах в минуту. Эти усовершенствования привели к увеличению топливной эффективности двигателя на 10%.
---------Тех. характеристики
Двигатель 1JZ-GTE
Кол-во цилиндров 6
Расположение цилиндров рядное
Клапаны VVT-i, DOHC 24V
Объем двигателя, л(куб. см) 2,5 л(2492)
Мощность, л.с.(Н · м) 280(363)
Тип турбины CT12/CT15B
Система впрыска Распределенная
Система зажигания Трамблер / DIS-3

---------Двигатель устанавливался на автомобили:

Toyota Chaser / Cresta / Mark II Tourer V (JZX81, JZX90, JZX100, JZX110)
Toyota Soarer (JZZ30)
Toyota Supra MK III (JZA70, Япония)
Toyota Verossa
Toyota Crown (JZS170)
Toyota Mark II Blit

Двигатель 1JZ-FSE

-------В 2000-м году Toyota представила наименее признанного члена семьи 1JZ-FSE с непосредственным впрыском топлива. Toyota аргументирует появление таких двигателей их более высокой экологичностью и топливной экономичностью без потерь мощности относительно базовых моторов семейства.

В 2,5 литровом 1JZ-FSE установлен такой блок, как в обычном 1JZ-GE. Головка блока такая же. Впускная система спроектирована таким образом, чтоб при определенных условиях двигатель работал на сильно обедненной смеси от 20 до 40:1. В связи с чем расход топлива снижается на 20%(по Японским исследованиям в режиме 10/15 км./ч).

Мощность 1JZ-FSE с системой непосредственного впрыска D4 составляет 197 л.с. и 250 Н · м, 1JZ-FSE всегда оснащался автоматической коробкой передач.
---------Тех. характеристики
Двигатель 1JZ-FSE
Кол-во цилиндров 6
Расположение цилиндров рядное
Клапаны VVT-i, DOHC 24V
Объем двигателя, л(куб. см) 2,5 л(2492)
Мощность, л.с.(Н · м) 197(250)
Система впрыска Непосредственный D-4
Система зажигания Трамблер / DIS-3
------Двигатель устанавливался на автомобили:

Toyota Mark II
Toyota Brevis
Toyota Progres
Toyota Verossa
Toyota Crown
Toyota Mark II Blit

Двигатель 2JZ-GE

-----Двигатель 2JZ-GE самый распространенный из всех 2JZ. Трехлитровый "атмосферник" развивает 220 л.с. при 5800-6000 оборотах в минуту. Крутящий момент составляет 298 Н · м. при 4800 оборотах в минуту.

Двигатель оснащается последовательным впрыском топлива. Блок цилиндров произведен из чугуна и совмещен с алюминиевой головкой блока цилиндров. На первых версиях на него устанавливался обычный газораспределительный механизм схемы DOHC с четырьмя клапанами на цилиндр. Во втором поколении двигатель приобрел систему изменения фаз газораспределения VVT-i и систему зажигания DIS с одной катушкой на пару цилиндров.

-----Тех. характеристики
Двигатель 2JZ-GE
Кол-во цилиндров 6
Расположение цилиндров рядное
Клапаны VVT-i, DOHC 24V
Объем двигателя, л(куб. см) 3 л(2997)
Мощность, л.с.(Н · м) 220(298)
Система впрыска Непосредственный D-4
Система зажигания Трамблер / DIS-3

------Двигатель устанавливался на автомобили:

Toyota Altezza / Lexus IS 300
Toyota Aristo / Lexus GS 300
Toyota Crown / Toyota Crown Majesta
Toyota Mark II
Toyota Chaser
Toyota Cresta
Toyota Progres
Toyota Soarer / Lexus SC 300
Toyota Supra MK IV

Двигатель 2JZ-GTE
-------Это самый "заряженный" двигатель серии 2JZ. Он имеет шесть цилиндров с прямым расположением, два распределительных вала с ременным приводом от коленчатого вала, две турбины с интеркуллером. Блок двигателя изготовлен из чугуна, головка блока цилиндров алюминиевая и спроектирована TMC(Toyota Motor Corporation). 2JZ-GTE производился с 1991-го по 2002 год исключительно в Японии.

Это был ответ на Ниссановский двигатель RB26DETT, который добился успеха в ряде чемпионатов таких как FIA и N Touring Car.

Двигатель компоновался двумя коробками передач: автоматической для комфортной езды и спортивной.

АКПП 4-х ступенчатая Toyota A341E
МКПП 6-ти ступенчатая Toyota V160 и V161 разработанная совместно с Getrag.
Первоначально этот "заряженный" мотор установили на Toyota Aristo V(JZS147), а после на Toyota Supra RZ(JZA80).

При разработке Тойотой двигателя 2JZ-GTE за основу был взят 2JZ-GE. Основное отличие заключалось в установке турбокомпрессора с боковым интеркуллером. Блок цилиндров, коленчатый вал и шатуны были одинаковые. Имелось небольшое отличие в поршнях: у 2JZ-GTE в поршнях было сделано углубление для уменьшения физической степени сжатия и дополнительные масляные канавки для лучшего охлаждения поршней. В отличии от Aristo V и Suppra RZ на остальные модели автомобилей, такие как Aristo, Altezza, Mark II устанавливались другие шатуны. Как отмечалось ранее в сентябре 1997 года двигатель был доработан и оснащен системой изменения фаз газораспределения VVT-i. Это увеличило мощность и крутящий момент 2JZ-GTE на всех рынках.

Установка двойного турбонаддува разработанного Тойотой совместно с Hitachi увеличила мощность относительно базового 2JZ-GE с 227 л.с. до 276 л.с. при 5600 оборотах в минуту. На первых модификациях крутящий момент составлял 435 Н · м. После модернизации в 1997-м году системой VVT-i крутящий момент подрос до 451 Н · м, а мощность двигателя, согласно документации Toyota, на североамериканском и европейском рынках увеличилась до 321 л.с. при 5600 оборотах в минуту.

На экспорт Toyota производила более мощную версию 2JZ-GTE, это достигалось установкой новейших турбокомпрессоров с использованием нержавеющей стали, против керамических компонентов рассчитанных для японского рынка, а так же доработанные распределительные валы и инжекторы, производящие больший объем топливной смеси за единицу времени(440 мл/мин для внутреннего японского рынка и 550 мл/мин на экспорт). Для двигателей внутреннего рынка устанавливалось две турбины CT20, а для экспортного варианта CT12B. Механическая часть различных турбин допускало взаимозаменяемость выпускной системы на обоих вариантах двигателей. Существует несколько подтипов турбин CT20 рассчитанных для внутреннего рынка, которые дополняются суффиксами A, B, R, например CT20A.

---------Тех. характеристики
Кол-во цилиндров 6
Расположение цилиндров рядное
Клапаны VVT-i, DOHC 24V
Объем двигателя, л(куб. см) 2,5 л(2997)
Мощность, л.с.(Н · м) 321(451)
Тип турбины CT20/CT12B
Система впрыска MPFI
Система зажигания Трамблер / DIS-3

----------Двигатель устанавливался на автомобили:

Toyota Aristo JZS147 (Япония)
Toyota Aristo V300 JZS161 (Япония)
Toyota Supra RZ / Turbo JZA80

Двигатель 2JZ-FSE

------------Двигатель 2JZ-FSE оснащается непосредственным впрыском топлива, аналогичным как на 1JZ-FSE только с увеличенным рабочим объемом и большей степени сжатия нежели на 1JZ-FSE? которая составляет 11,3:1. По мощности он остался на том же уровне, как его базовая модификация 2JZ-GE. Изменился расход топлива в лучшую сторону и улучшились показатели вредных выбросов. Стоит отметить, что Toyota вводит на рынок двигатели с непосредственным впрыском исключительно для экологичности и топливной эффективности, т.к. на практике D4 не дает никаких заметных улучшений характеристик мощности. Выходная мощность 2JZ-FSE составляет 217 л.с., а максимальный крутящий момент 294 Н · м. Он всегда компонуется 4-х ступенчатой АКПП.

---------------Тех. характеристики
Двигатель 2JZ-FSE
Кол-во цилиндров 6
Расположение цилиндров рядное
Клапаны VVT-i, DOHC 24V
Объем двигателя, л(куб. см) 3 л(2997)
Мощность, л.с.(Н · м) 217(294)
Система впрыска Непосредственный D-4
Система зажигания Трамблер / DIS-3
----------------Двигатель устанавливался на автомобили:

Toyota Brevis
Toyota Progres
Toyota Crown
Toyota Crown Majesta
