Виртуальная панель приборов

В продолжении к новому web-интерфейсу для адаптера WiFi OBD2 разработана виртуальная приборная панель (она же Virtual Dashboard), которая является графической оболочкой WiFi ECU Logger. То есть, параметры берутся из протокола диагностики блока управления двигателем. Данная панель будет удобна тем, кому необходимо без лишних проводов оперативно получить приборы с основными параметрами.

Панель имеет следующий вид:

Параметры, которые отображаются на панели:
— обороты двигателя;
— передача;
— boost;
— EGT;
— температура масла;
— AFR;
— давление масла;
— температура ОЖ;
— давление топлива;
— скорость автомобиля.

При этом AFR берётся с адаптера WiFi_LC-1, а остальные параметры из диагностического пакета ЭБУ. В зависимости от софта, доступны следующие параметры:
* ТРС 251:
— обороты двигателя;
— передача;
— boost;
— EGT;
— температура масла;
— температура ОЖ;
— давление топлива;
— скорость автомобиля.
* ТРС 249:
— обороты двигателя;
— передача;
— boost;
— температура масла;
— температура ОЖ;
— скорость автомобиля.
* Olt 1.1:
— обороты двигателя;
— boost;
— температура ОЖ;
— скорость автомобиля.
* Euro 2:
— обороты двигателя;
— температура ОЖ;
— скорость автомобиля.

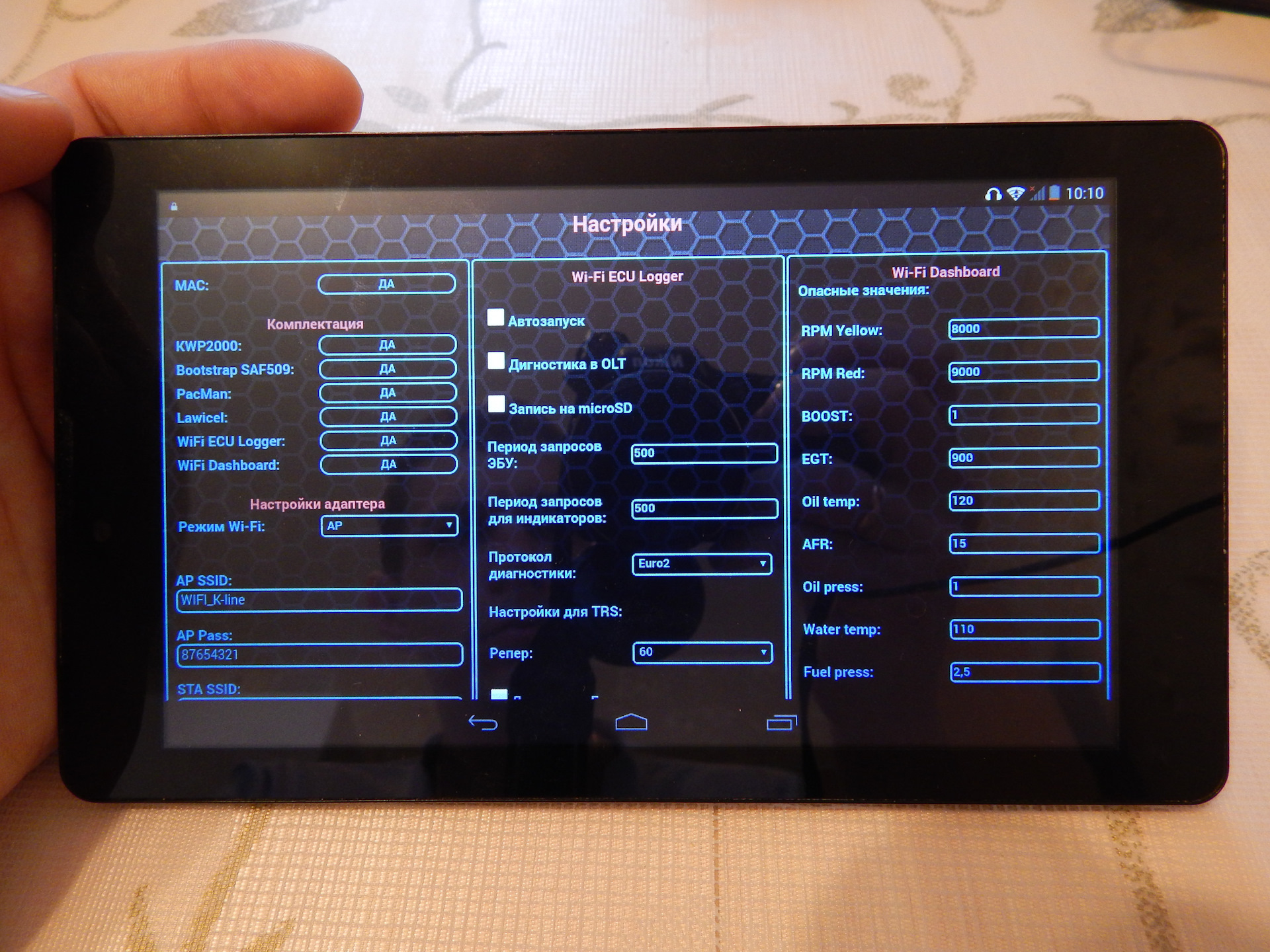

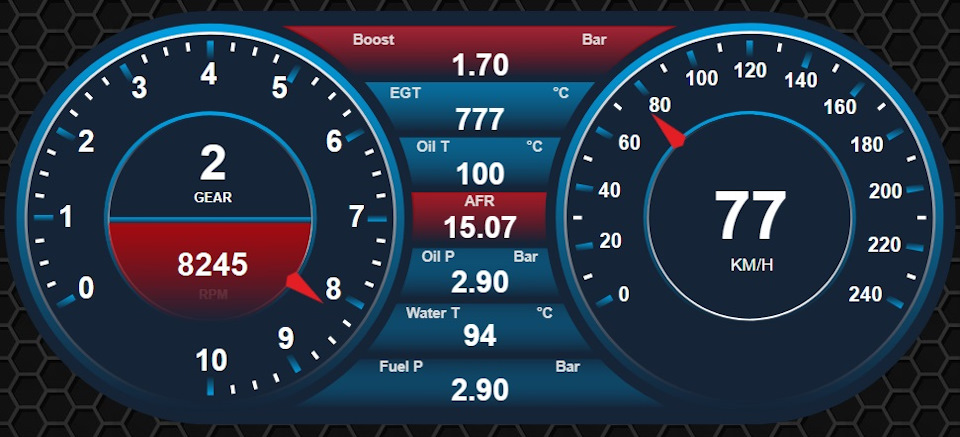

Как видно на фото выше, панель приборов может оповещать об опасных значениях параметров (warnings), настроить которые можно в Главная страница -> Настройки -> Wi-Fi Dashboard. Для тахометра имеется две зоны опасности "жёлтая" и "красная", для остальных только "красная":

Кому интересно, рекомендую посмотреть небольшое демо-видео по работе панели:

В интерфейсе применяется «Резиновый» подход, который изменяет размеры элементов в зависимости от ширины экрана и векторная графика, которая позволяет не терять качество изображения при увеличении размера.

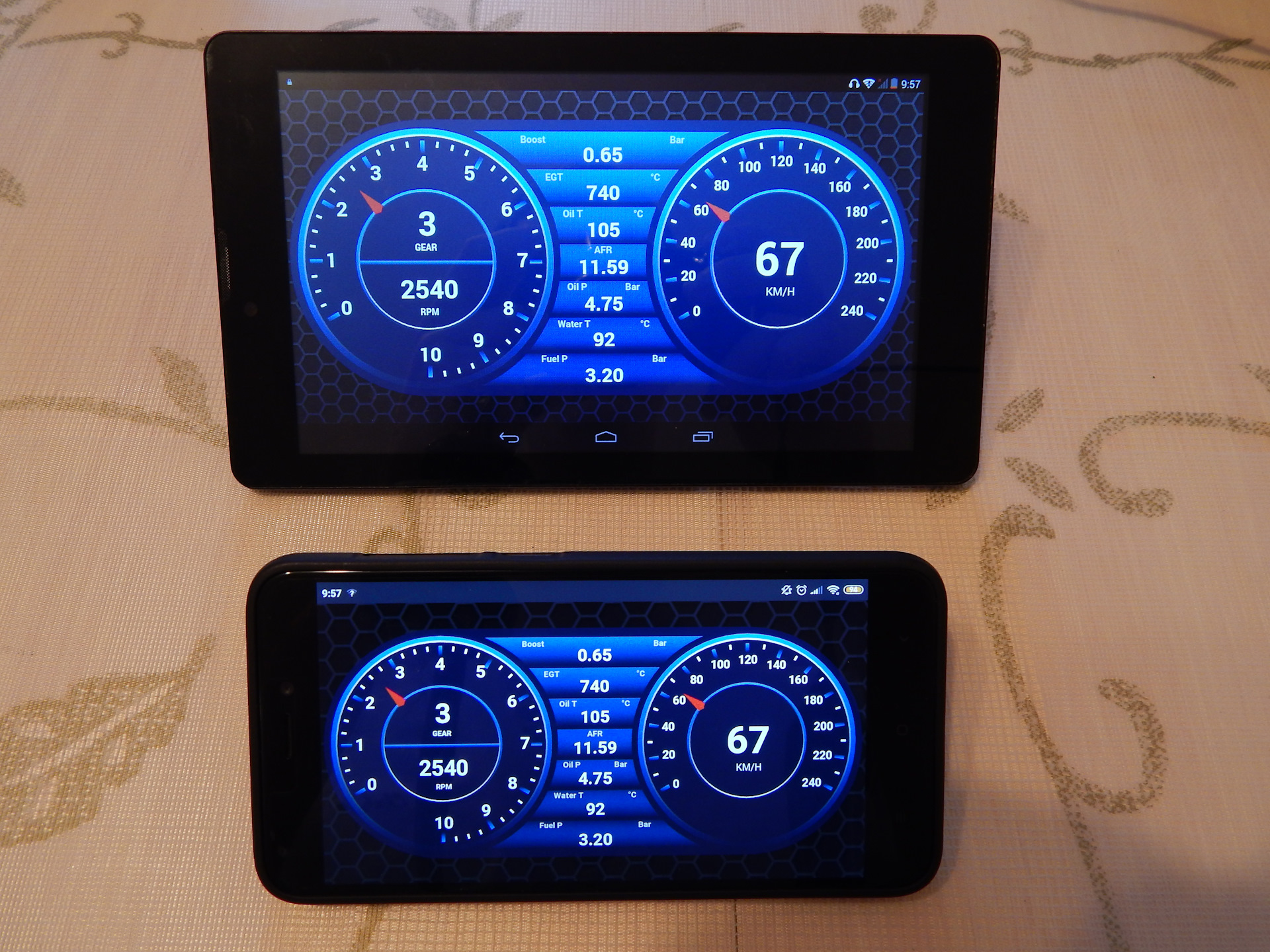

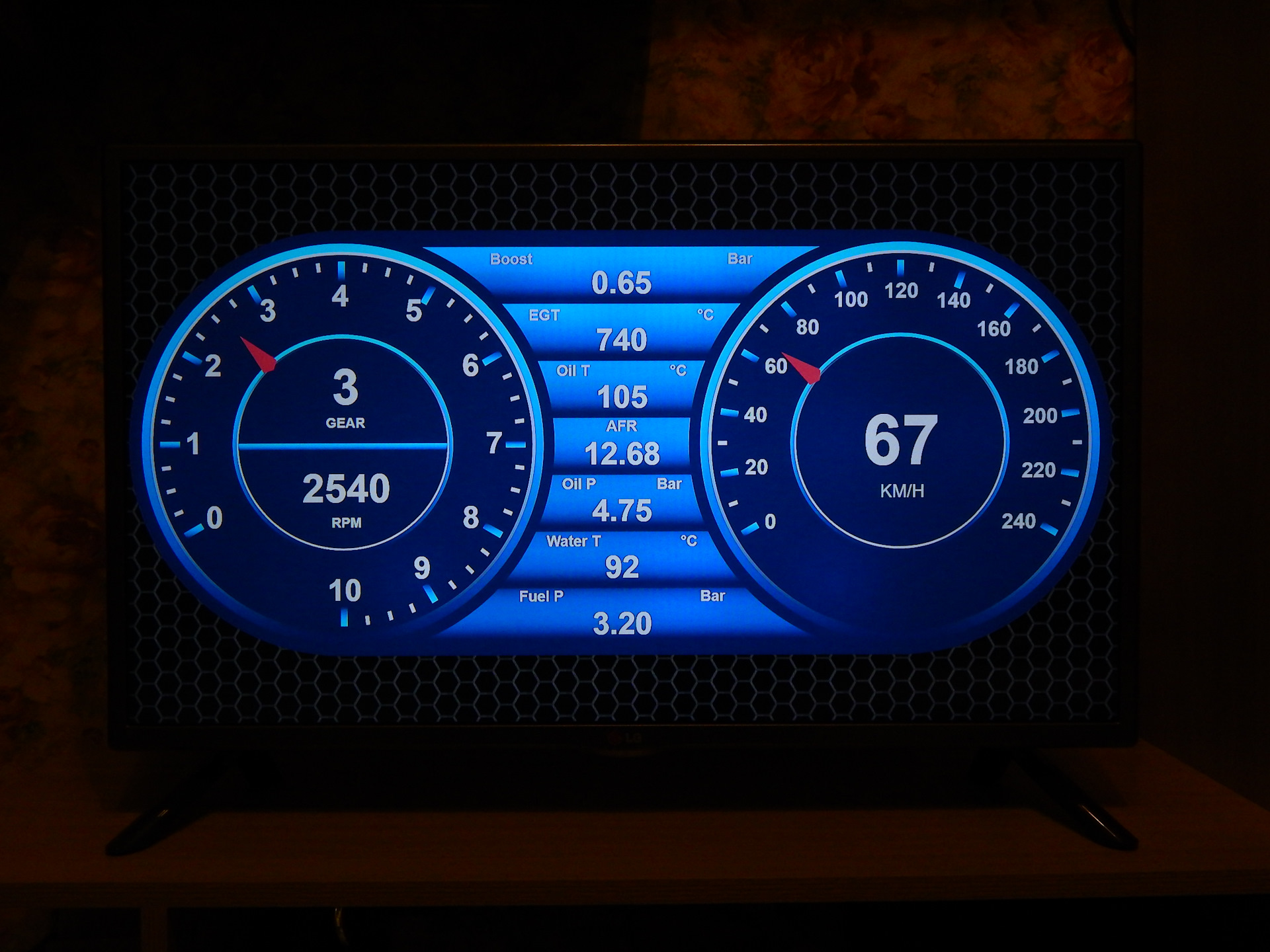

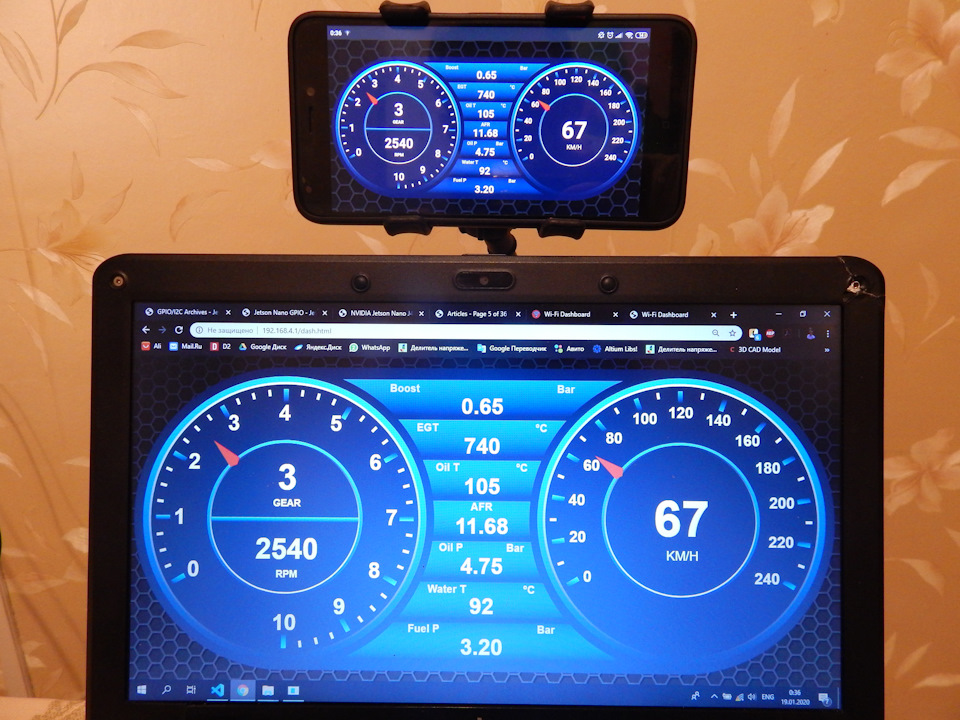

Несколько фото приборной панели на различных устройствах:
