Блок ABS Bosch 8.1 (Priora, Kalina).
Назначение контактов разъёма гидроагрегата:
1 — коричневый (силовой). "Масса" электрического возвратного насоса (ЭВН) гидроагрегата.
2 — красный (силовой). "Плюс от АКБ". Напряжение питания ЭВН гидроагрегата. Защищается предохранителем на 40А.
3 — красный с белой полосой (силовой). "Плюс от АКБ". Напряжение питания электромагнитного клапана (ЭМК) гидроагрегата. Защищается предохранителем на 25А.
4 — черный (силовой). "Масса" ЭМК и ЭБУ гидроагрегата.

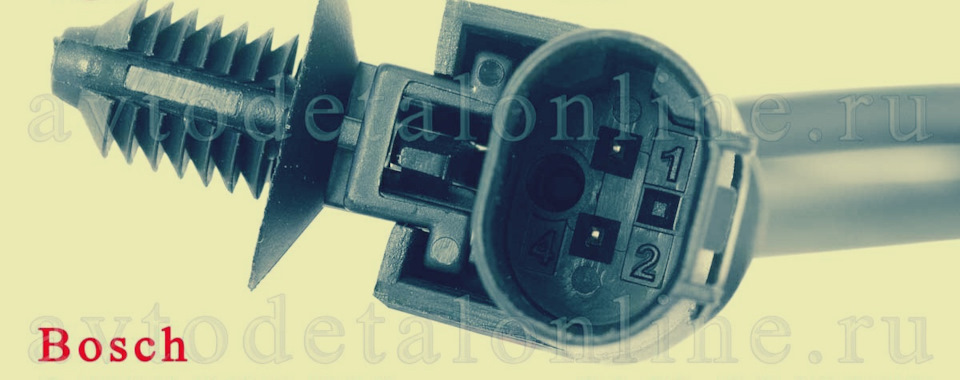

5 — белый. Входной сигнал переднего левого датчика скорости (контакт 1)
6 — оранжевый с черной полосой. Напряжение питания заднего левого датчика скорости (контакт 2).
7 — пустой.
8 — розовый с черной полосой. Напряжение питания заднего правого датчик скорости (контакт 2).
9 — зелёный. Напряжение питания переднего правого датчика скорости (контакт 2).
10 — синий. Входной сигнал переднего правого датчика скорости (контакт 1).
11 — жёлтый с черной полосой. Выход/вход К-линия (к диагностическому разъему под панелью).
12 — синий с красной полосой. Выход на сигнализатор (табло) диагностики "EBD" (распределения тормозных сил).
13 — пустой.
14 — пустой.
15 — пустой.
16 — белый с черной полосой. Напряжение питания переднего левого датчика скорости (контакт 2).
17 — коричневый с белой полосой. Входной сигнал заднего левого датчика скорости (контакт 1).
18 — оранжевый. Клемма "15" выключателя зажигатия. Напряжение питания ЭБУ гидроагреагата.
19 — розовый. Входной сигнал заднего правого датчика скорости (контакт 1).
20 — красный. Вход от выключателя сигнала торможения.
21 — пустой.
22 — синий с белой полосой. Вывод на сигнализатор (табло) диагностики "ABS" антиблокировочной системы тормозов.
23 — пустой.
24 — пустой.
25 — пустой.
26 — пустой.
