немного перепаял приборку
сделал поярче цифры и стрелки и цвет голубоватый сделал вместо "тёплого" белого
ещё заменил красный цвет экрана на голубой,
чесно говоря экран не очень понравился, хотя яркость хорошо настроил
сейчас буду перепаивать на белый, может интересней будет
перепаял на белый, цвет самой матрици конечно вносит свои измененеия — с белой подсветкой цвет получается сине-зелёный (болотный) очень нейтральный ненавящивый цвет особенно с урезаной яркостью диодов. не скажу что я от него в восторге но красный уже приелся так что лучше любой только не красный
а вот стрелочки класно получились, я доволен, чуть убавлю яркость а то чуууточку переборщил,
теперь они за счёт оттенка богаче смотрятся и более контрастные
как делал
Разобрал всё полностю до платы
впаял два тестовых провода питания
самой последний пин во втором ряду (на фото чёрный провод — минус)
и в первом ряду пред последний — зажигание плюс
дальше выпаял диоды около стрелок
это достаточно просто сделать обычным паяльником с иголкой, феном не стал греть
впаял туда попарно белые с синими диодами в удвоеном количестве
можно было тупо впаять просто более мощные типо SMD 5050
но по опыту проделаной работы (перепаивал раза 4) лучше всего впаивать такиеже диоды но с более лучшими характеристиками, максимум добавить 2 синих в одну из трёх запаралеленых цепей ибо получается достаточно ярко

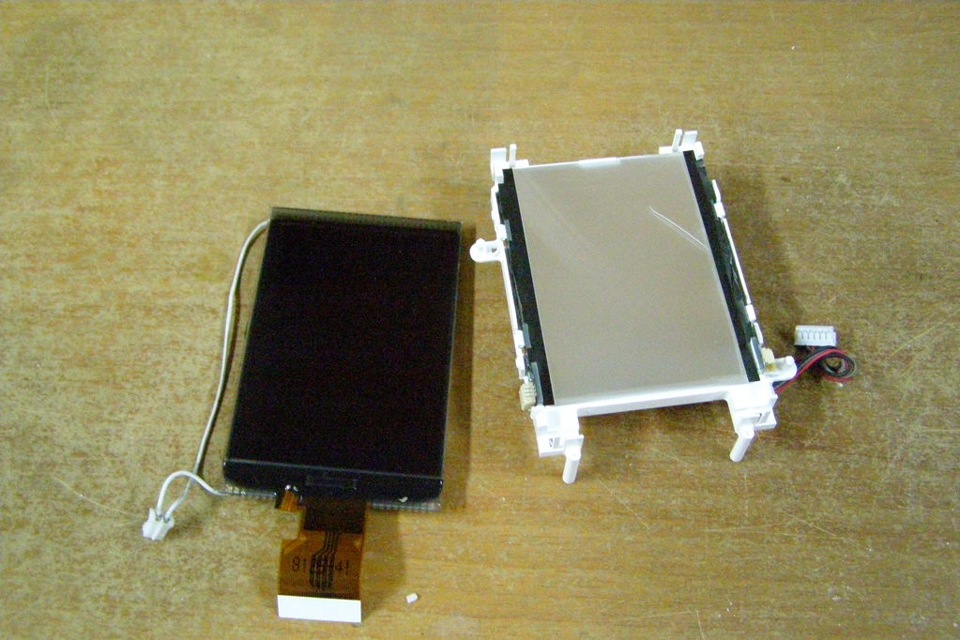

дальше взял дисплей — внимание он у нас бывает разный — не тупо цветной/не цветной, но и с разной посветкой
такой как у меня — это старого образца — подсветка находится по бокам экрана на каждый цвет идёт по 6 диодов.
их тоже выпаиваем и ставим свои только с одной оговоркой по яркости
если яркости много допаиваем резисторы я не стал издеваться над своим зрением и выпаивать заводски и не стал забивать мозг характеристиками драйвера
взял и тупо впаял в цепь резисторы со светодиодной ленты методом подбора был получен рузультат 900 Ом. покрасил цапон лаком и попробовал проехаться вживую
дальше снова разберу, вытру все отпечатки пальцев и добавлю пару примоек для проекта по фарам П.С. но это уже совсем другая история…
первые две фото
одна с улучшеной подсветкой спидометра вторая без
Комментарии 33
Здравствуйте! Не помните, на дисплее цвета диодов в какой последовательности? Имею ввиду, красные диоды как определить? И какие диоды на дисплей использовали, 3528?
мультиметром в режиме прозвонки диод проверяете и он немного светится. . светодиоды да вроде 3528
Ок, понял, спасибо!
Чето понять не могу.
На фото видно что нижний ряд там черный провод в пред последний пин припаян, а красный провод в верхний ряд в последний.
Спасибо огромное ✊
Здравствуйте, не подскажите мне хочу увеличить яркость спидометра стрелок и тахометра на Лансер 10 такая же старая приборка, экран трогать не буду, какие светодиоды впаять туда ?smd а номер какой?чтоб проблем не было с ними потом, или также придется по 6штук выпаивать на одну сторону или можно 3 шт.впоять помощнее? Главное не охота туда лезть 2ой раз) подскажите какие купить smd надо чтоб было ярко, и чтоб по ом.и сопротивлению проблем не было, а то боюсь впаяю да не те, боюсь моргать начнут или гореть не будут)за ранее спасибо)жалко что в интернете мало подобного есть.а то днём ездить просто не возможно, спидометр вообще будто не светит, вечером еще как то, а днём прям напригает, заранее спасибо) не гвоздя не железа)
я вот такие вроде бы паял. была у меня качественная лена из неё выпаял и впаял в приборку. arlight.moscow/catalog/sm…Ck8u9N4hqLXoaAvXaEALw_wcB
Респект автору! Попробую подобное соорудить. Вопрос сразу…
А можно его весь, в частности стрелку и границы синим сделать?
подскажи пожалуйста .у меня на стекле цветной приборки царапина глубокая.можно ли снять стекло со штатной приборки и поставить в цветную?
Геморой еще тот.Огромнейшей тебе респект что ты его поборол.Меня сильно дико бесит этот красно оранжевый свет в машине, но из за недостатка знаний боюсь туда лезть
подскажи, пожалуйста, дисплей там на плате распаян или он просто с разъема снимается, а то не видно. Свою еще пока не разбирал?
там штекер под шлейф.
это моя
спасибо
добавил последнюю интригующую фотку)
спасибо, понял. наверное у меня тоже такая же версия. ( Lancer x 1,5 мкпп 2007)
Андрей, а как там стрелки, тяжело снимаются? они на шлицах? а когда ставил их обратно там ведь надо попасть в определенный диапозон шкалы, или по другому их не поставить?
в моей версии они просто туго одеты на штырь и всё
берёшь стрелку одеваешь её как получится, потом до упора мотора поворачиваешь, а потом ещё с небольшим усилием проворачиваешь до 0 по циферблату
Вот белый цвет дисплея очень понравился мне!
уже увидел твой отчет у нас на форуме ))) т.е. получается на каждую сторону по 900 Ом (450+450)
да на каждые три белых диода 900ом (на фото два вместе по 430ом т.е по 860 на каждую сторону)
на три синих синих от 400ом (ну это так для инфы)
иначе просвечивает экран
ценная информация !спасибо!
привет Андрей ! во втором ролике ты гасил яркость резисторами светодиоды — Белые 5000 К ?А не пробывал просто синие поставить ? у них вроде яркость пониже…или же просто задумка сделать белый экран ?
нет фоток с уже распаенными планками, хотел глянуть как ты резики впаял?
да втрой ролик с чисто белыми диодами гдето 5000-6000К
синий не хотел, а хотел Arctic Blue(чистый белый с голубым оттенком- примерно 8500К), но к
сожалению не получилось из-за зеленовато-синего оттенка экрана ни белый ни бело-голубой
там фото залито третье с конца, там на проводах резисторы
на плате не стал перепаивать — лишние заморочки
симпатично !
добавил второе видео с "белыми" диодами
поправил видео
Как я всего этого недопонимаю, (побаиваюсь), но мне нравится!
видео нет ((((( зато есть вопросик — подсветка экрана я так понимаю — замена светодиодов smd 3528 (синии)
да замена красных диодов на 3 синихх и 3 белых в первом ролике
Андрей, посмотреть твою красоту не получается.
фоток залью сейчас ещё
у ролика доступ ограничен (
поправил
