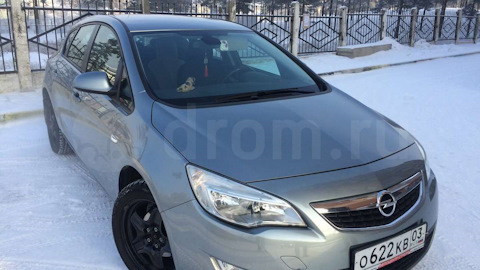

Автомобиль Opel Astra J с завода редко комплектуется блоком беспроводной связи с мобильным телефоном. Возможна установка заводского модуля.
Это дорого, требует профессионального подхода и обязательного программирования комплектации автомобиля у дилера.
Здесь на Drive2 есть куча описаний с партномерами и схемами.
Но самый большой недостаток заводской системы — она не поддерживает передачу музыки. И это в век когда у каждого в кармане смартфон! К чему сейчас эти диски, флешки, радио с рекламой без остановки.
За основу проекта была использована готовая плата модуля bluetooth 4.0 купленная на Али.
Модуль уже содержит вход и выход AUX, стабилизатор питания и может работать от напряжения 7 — 30 вольт. Подключение этой платы показало ее полную работоспособность.
Можно было просто вывести имеющиеся в наборе кнопки куда-нибудь и на этом остановиться.
Но намного интереснее было бы управлять этой штукой кнопками на руле! Ведь как обидно — кнопочка "Поднять трубку" на руле уже имеется, о пользы от нее никакой.
Контролер кнопок руля собран на Arduino Nano на микроконтроллере Atmel MEGA328.
вот эти две платы необходимые для изготовления модуля.
Вот так все это выглядит в собраном виде:
Подключается все это между фишками AUX
желтый разъем взят от USB кабеля для материнской платы
Микрофон удлинил экранированным кабелем и разместил в штатном месте в потолочном блоке
кабель повел по правой стойке
Для управления используются кнопки:
кнопка «Поднять трубку» — PLAY/PAUSE/ANSWER — Воспроизведение/Пауза/Ответ, при двойном нажатии происходит набор последнего номера в списке вызовов;
кнопка «Колесико Вверх» — короткое нажатие — переключение трека вперед, длительное нажатие увеличение громкости в телефоне;
кнопка «Колесико Вниз» — короткое нажатие — переключение трека назад, длительное нажатие уменьшение громкости в телефоне;
Вот видео как это все работает в живую:
Данное решение можно использовать не только на астре,
тоже самое на Opel Insignia, Zafira, Mokka, и т.д.
Chevrolet Cruze, Aveo и т.д…
на других автомобилях с резисторами на кнопках.
P.S. Забыл при записи видео рассказать, что при работе микрофон постоянно активен и телефон реагирует на голосовые команды “ привет Siri”
И далее можно попросить позвонить кому либо или включить какую то музыкальную композицию. Это все функции яблочного телефона, с андроидом не проверял, но думаю там примерно так же через « окей гугл».
PS
В настоящее время блоки на заказ не делаю.
В планах есть сделать новую версию устройства.
Как появится время и займусь этим, обязательно напишу в бортжурнале. Подписыватесь.
PSS
cloud.mail.ru/public/kfMh/FKM1dHsa8
по этой ссылке выложил скетч, он не сложный
