И так, не много про реле

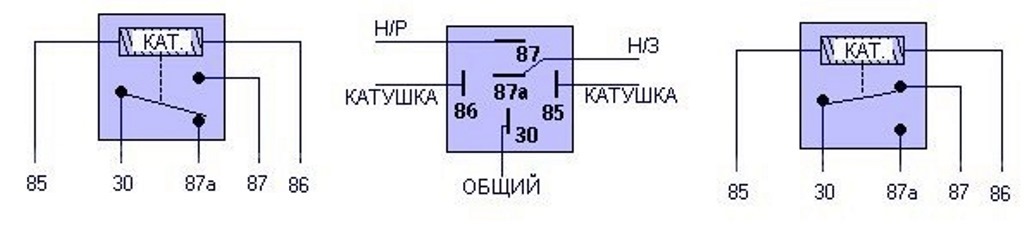

Реле — это электромагнитный переключатель, состоящий из катушки (контакты 85 и 86), одного общего контакта (30), одного нормально разомнкнутого (87) и одного нормально замкнутого (87a) контактов. Такие реле — самые распостраненные и называются однополюсными на два направления.

Когда напряжение на катушке такого реле отсутствует, контакты 30 и 87a — общий и нормально замкнутый — соединены.

Если подать на катушку напряжение то реле переключится и теперь будут замкнуты контакты 30 и 87 — общий и нормально разомкнутый. Если напряжение на катушке теперь пропадет — то реле вернется в свое исходное состояние.

При подключении реле полярность включения катушки не имеет значения, если только нет защитного диода, соединяющего контакты катушки. Если его нет, вы можете подключать провод положительного напряжения (плюсовой) к любому из контактов катушки, а провод отрицательного к оставшемуся из них, в противном случае нужно подключать плюсовой провод к тому контакту, к которому подключен катод диода (он помечен полоской на его корпусе), а провод отрицательного напряжения (минусовой) к его аноду.

При подключении реле полярность включения катушки не имеет значения, если только нет защитного диода, соединяющего контакты катушки. Если его нет, вы можете подключать провод положительного напряжения (плюсовой) к любому из контактов катушки, а провод отрицательного к оставшемуся из них, в противном случае нужно подключать плюсовой провод к тому контакту, к которому подключен катод диода (он помечен полоской на его корпусе), а провод отрицательного напряжения (минусовой) к его аноду.

Диоды чаще всего используются для защиты реле от перегрузок возникающих в момент размыкания цепи катушки. При наличии диода ток катушки через него свободно стекает предотвращая возникновения пиков напряжения в момент размыкания и защищая таким образом контакты от искрения и другие чувствительные цепи от этих толчков.

Зачем нужно использовать реле? Каждый раз когда требуется подключить устройство, потребляющее ток больший, нежели управлящее устройтво способно выдать на свой выход — требуется установка реле. Катушка реле для его активизации требует очень малых токов (не более 200 миллиапер), а ток проходящий через общий нормально замкнутый и нормально разомкнутый контакты напротив, может быть весьма велик и достигать в пределе 30-40 ампер.

Это свойство реле позволяет управлять такими устройствами, как фары, парковочные огни, гудки и т.п. используя слаботочные выходы сигнализаций, центральных замков или других систем. В некоторых случаях необходимо одновременно включить несколько устройств используя один выход. Тогда подключают этот выход к множеству реле которые в свою очередь одновременно замыкают и размыкают множество цепей одновременно.

Существует огромное множество задач которые требуют применения реле, далее мы рассмотрим лишь самую простую из них в качестве примера.

Смена полярности с отрицательной на положительную.

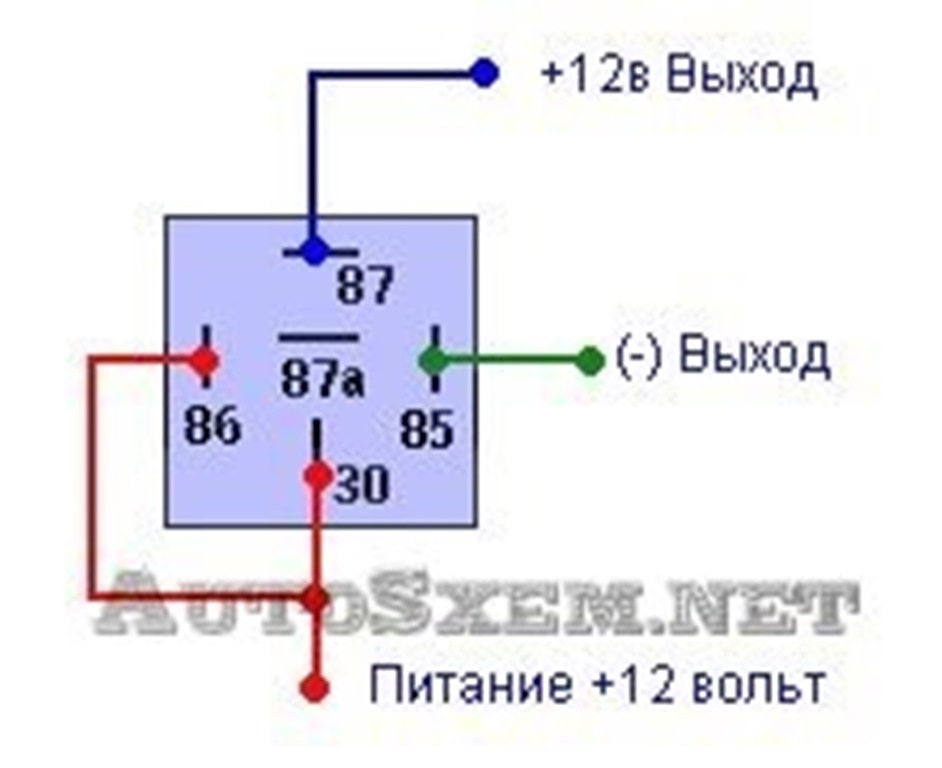

Если у вас имеется отрицательный выход на каком-нибудь устройстве, таком как сигнализация или центральный замок, и вы хотите использовать его для управления устройством которое требует +12 вольт для работы (например фары или замок люка в крыше) вам потребуется подключить реле как показано ниже для смены полярности управляющего напряжения.

Смена полярности с положительной на отрицательную

Если Вам наоборт необходимо использовать положительный выход сигнализации с устройством которое требует замыкания на "землю", подключите реле следующим образом для смены полярности управляющего сигнала на отрицательную.

А сейчас про диоды
Начинать изучение инсталляторского дела следует непременно с основ электроники и электротехники.

Используя всего-навсего реле и несколько диодов вы можете создать цепь дистанционного запуска используя уже установленную сигнализацию или центральный замок. Добавив к этому конденсатор и резистор вы получите таймер который создаст необходимую задержку. Или добавив реле к одному из дистанционно управляемых выходов вашей сигнализации сможете включить одновременно сразу несколько устройств — например усилитель, фары и т.п.

Испольуя закон Ома, легко подсчитать правильный номинал плавкого предохранителя в цепи, или подсчитать полное сопротивление нагрузки из нескольких колонок на усилитель а также многое другое.

Диоды

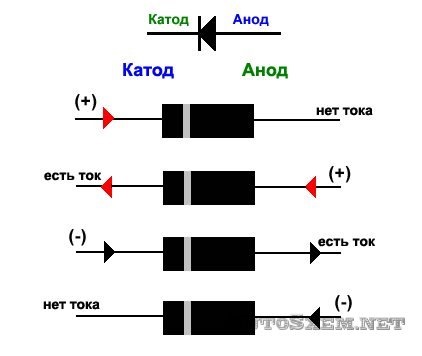

Самый простой в использовании и один из самых часто используемых компонентов — это диоды. Диод — это полупроводниковый прибор, который пропускает ток только в одном направлении. У диода два вывода — анод и катод (катод помечен полоской).

Ток через диод течет лишь в том случае, когда потенциал на аноде больше чем на катоде.

Как можно использовать диоды? Вот пример: многие автомобили имеют два отдельных концевых выключателя (триггера) дверей которые установлены изолированно друг от друга (обычно так бывает на американских авто), один выключатель для водительской двери, а второй — для всех остальных. Если блок автосигнализации имеет только один вход для подключения концевых выключателей дверей — то Вам необходимо соединить оба выключателя с этим входом, потому что если вы не подключите к сигнализации хотя-бы один из них то часть дверей автомобиля не будет находится под охраной.

С другой стороны, если Вы просто соедините оба выключателся с соответствующим входом блока сигнализации, то некоторые полезные функции, такие как звуковая сигнализация открытия дверей или индикаторы открытия дверей на прибороной панели могуть пропасть или выдавать неверную информацию (например неправильно отображать, какая именно дверь открылась, одна из пассажирских или водительская).

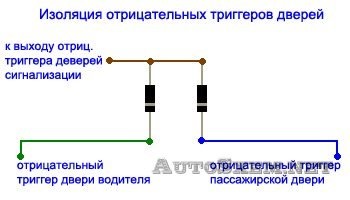

Чтобы изолировать два и более положительных концевых выключателей дверей просто соедините их через диоды, таким образом, чтобы анод каждого диода был соединен с соответсвующим триггером, а катоды всех диодов были соединены с положительным входом блока сигнализации.

По такой-же схеме можно подключать несколько датчиков с отрицательными выходами, например несколько датчиков удара и к одному входу сигнализации.

Обычно, если не указано особо, подразумевается что используемые диоды рассчитаны на максимальный ток в 1 ампер.
Ток — это то что течет по проводнику. Ток всегда течет от точки с больщим потенциалом к точке с наименьшим потенциалом по поверхности проводника. Ток обозначается символом I, а силу тока измеряют в амперах (а.)

Напряжение — это разность электрического потенциала между двумя точками электрической цепи. Его можно представить как давление, благодаря которому течет ток. Напряжение обозначают U и измеряют в вольтах (в.)

Сопротивление определяет насколько большой ток может протекать через какой-либо компонент. Резисторы используются для ограничения уровней тока и напряжения. Большое сопротивление определяет что ток уменшится до малых величин, малое сопротивление, наоборот позволяет течь токам больших величин. Сопротивление обозначают R и измеряют в омах (ом.)

Мощность определяет скорость передачи или преобразования электрической энергии. Ее обозначают P и измеряют в ваттах (вт.). Мощность равна произведению значений тока и напряжения.

Закон Ома определяет соотношение между напряжением и током. Он гласит, что сила постоянного электрического тока I в проводнике прямо пропорциональна разности потенциалов (напряжению) U между двумя фиксированными точками этого проводника. Коэффициент пропорциональности называется сопротивлением и измеряется в омах. Один ом — сопротивление проводника, между концами которого при силе тока 1 ампер возникает напряжение 1 вольт.

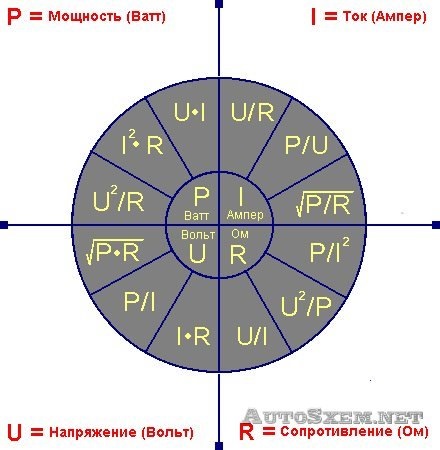

На диаграмме показаны соотношения этих четырех величин, следующие из закона Ома.
