One-touch или Ленивые поворотники от Amadeus Productions

Представляем третью эволюцию плат One-touch или Ленивых поворотников от Amadeus Productions.

Обновлена программная часть, улучшена аппаратная часть в сравнении с предыдущими версиями устройства, версия выходит на платах красного цвета.

Устройство устанавливается на:
---------------------
— Lancer-IX,

— Cedia (предварительно проверяйте наличие электронного блока подрулевых переключателей в Вашей машине),

— Mirage Dingo (предварительно проверяйте наличие электронного блока подрулевых переключателей в Вашей машине),

— Outlander первого поколения,

— Grandis,

— Galant (9G),

— Pajero iO (предварительно проверяйте наличие электронного блока подрулевых переключателей в Вашей машине).

— Pajero IV (4) (предварительно проверяйте наличие электронного блока подрулевых переключателей в Вашей машине).
---------------------

Возможности данного устройства:
---
— Функция "указание направления поворота в одно касание" — устройство позволяет мигнуть указателями поворота автомобиля 3 раза при легком касании рычага указателей поворотов, без его фиксации — удобная функция при быстром маневрировании в городе или на трассе — нет необходимости думать "вернулся ли рычаг в нейтральное положение".

— Автоматический отбой стороны, если был нажат рычаг указателей поворотов в противоположную сторону.

— Автоматическое включение сигнала "аварийки" при движении задним ходом, функция интеллектуальная — в режиме реального времени отслеживается положение рычага указателей поворотов, если его положение отличается от нейтрального — аварийная сигнализация не работает, указывая планируемое направление движения автомобиля при движении задним ходом; при возвращении рычага указателей поворотов в нейтральное положение включается аварийка.
Да, спустя 9 лет с момента разработки первой версии устройства это наконец-то было полностью реализовано, по многочисленным заявкам :)

Тем, кто хочет собрать данное устройство своими руками (V1.0) — полное описание по данной разработке находится здесь.

Устройство собрано на фирменных печатных платах с металлизацией отверстий, с применением импортных комплектующих, прецизионных резисторов, в настройке не нуждается, сборка и контроль лично мои (Titus).

Каждая плата проходит тестирование после сборки.

Подключается к блоку подрулевого переключателя поворотников проводами минимально возможной длины, клеится на двусторонний скотч или термоклей к задней крышке блока.

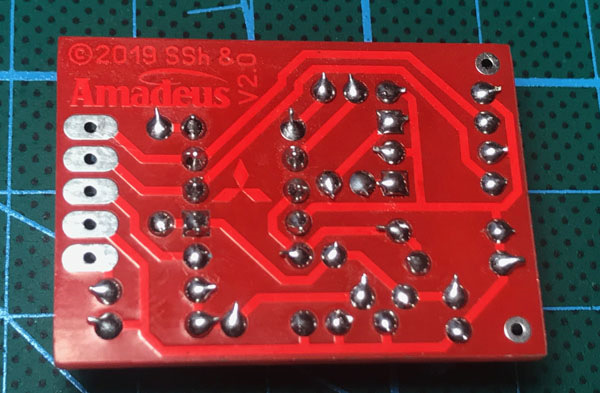

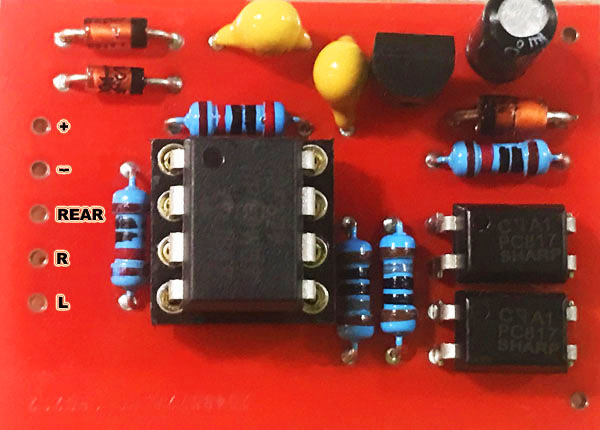

Расшифровка контактных площадок на устройстве:
+ — питание +12в.
— — общий, он же GND, он же масса.
Rear— сигнал статуса включения задней передачи, берется с приборки, либо в любом другом месте — активный уровень высокий — то есть, при подаче +12в на этот контакт устройство будет включать "аварийку".
Если функция "мигание аварийкой при включении задней передачи" не нужна — просто не подключайте ничего к этой контактной площадке.
R — контакт управления правым плечом поворотников.
L — контакт управления левым плечом поворотников.

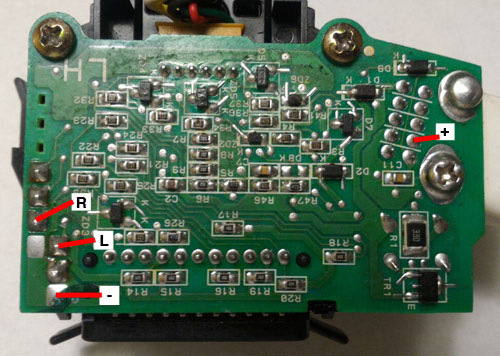

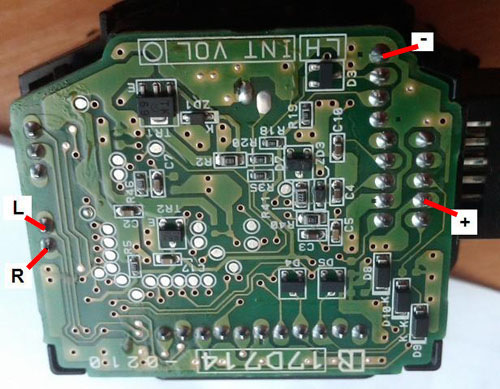

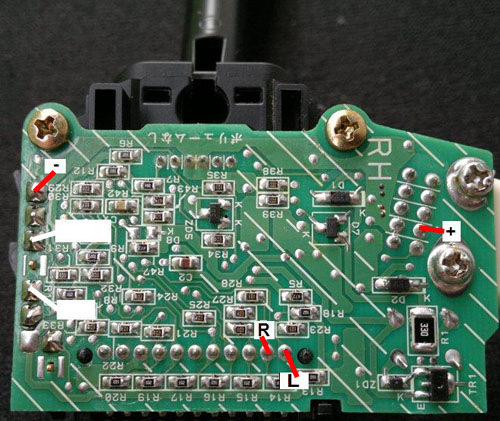

По фото выбираем плату, которая стоит в Вашей машине и определяем к каким контактным площадкам на ней припаиваться:

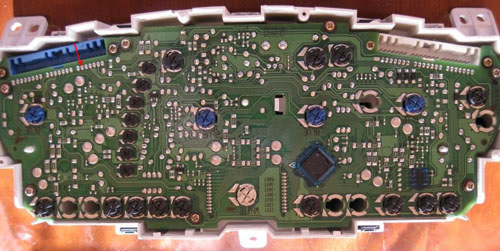

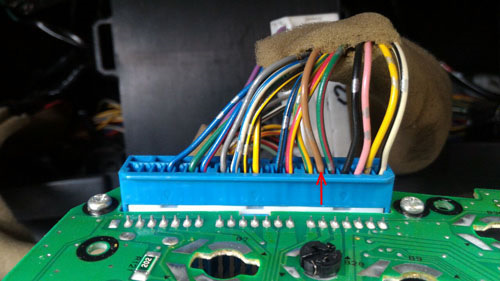

Подключение функции автоматического включения "аварийки" при движении задним ходом реализуется за счет подпаивания провода Rear к проводу в синей колодке панели приборов: КОНТАКТ №46 — 6 контакт справа на синем разъеме, коричневый провод с серебряной полосой, на фото отмечен красной стрелкой:

Подключение функции автоматического включения "аварийки" при движении задним ходом одинаково как для автомата, так и для механики.

Более подробная информация по распиновке панели приборов Lancer IX находится здесь.

* * *
Где взять статус заднего хода на Outlander:

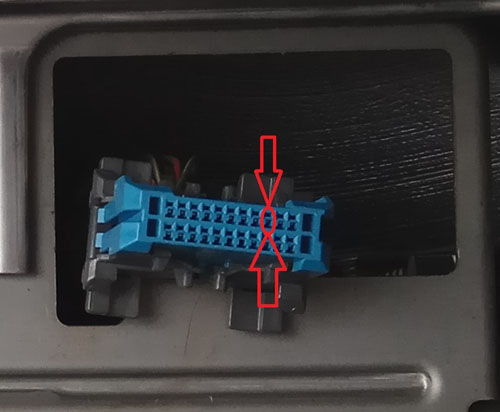

Синий (правый) разъем за приборкой, приборку надо снять, нам нужен 3 справа верхний контакт — красный провод с зелёной полосой — паяемся к нему, это статус включения заднего хода.

Подключение функции автоматического включения "аварийки" при движении задним ходом одинаково как для автомата, так и для механики.

Фото разъема с необходимым нам контактом (отдельное спасибо RamanKrytski):

* * *
Подключение к Mitsubishi Grandis подробно описано здесь.
* * *

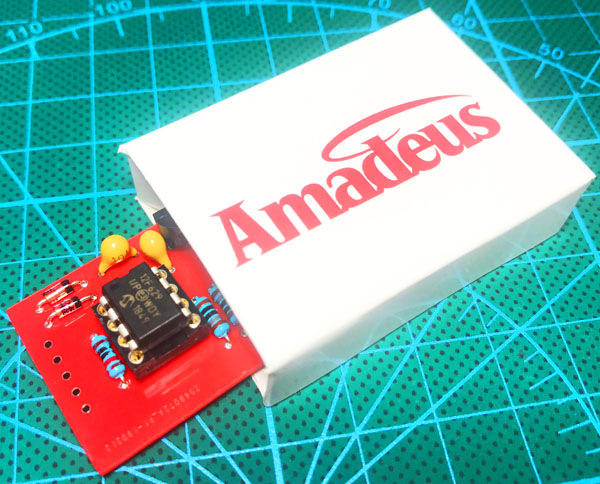

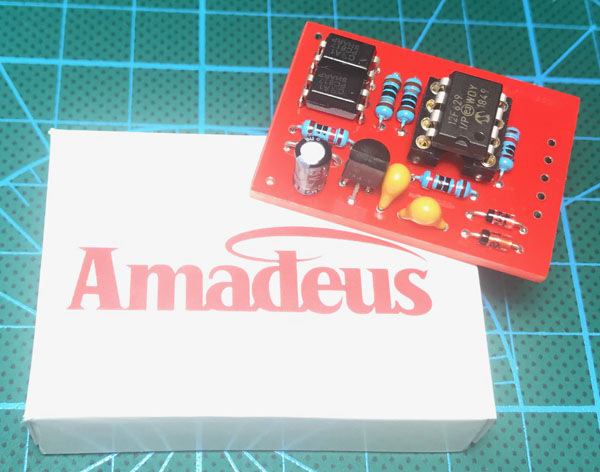

Каждая плата поставляется в индивидуальной фирменной упаковке.
---
Стоимость устройства составляет 1500 рублей.
---
Стоимость обновления прошивки для предыдущих версий устройства составляет 400 рублей — высылаем прошитый процессор для замены старого в панельке на устройстве.
---
Доставка в другие страны по запросу.

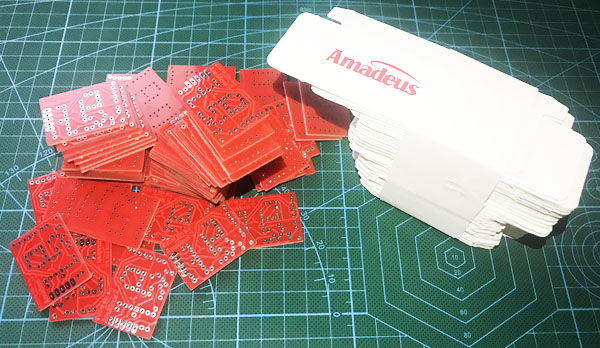

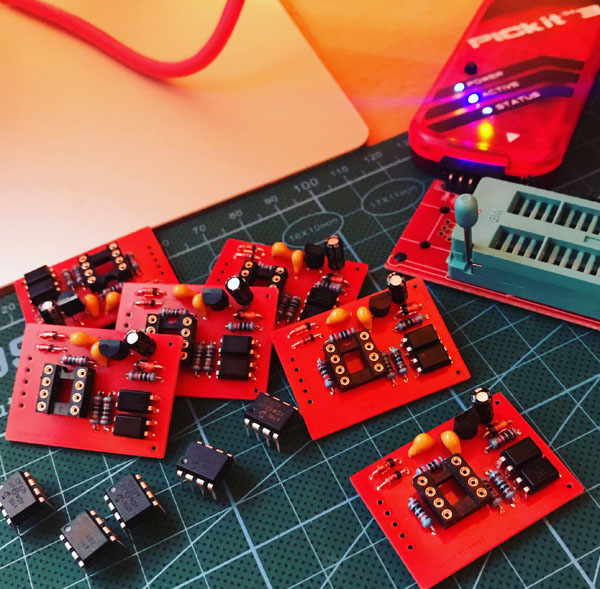

Как обычно — несколько фото для истории из производственного процесса :)

* * *
Данная разработка и любая ее версия являются собственностью лично Сергей SSh и компании Amadeus Productins.

Авторы категорически против коммерческого применения данной разработки любой версии любым другим лицом кроме владельцев.
* * *

Дата оригинальной публикации — 10.10.2019 © Titus.
