01 Важно: проверьте совместимость магнитолы
КРИТИЧНО: Audi A6 (2010–2018) поставлялся с разными мультимедийными системами и магнитолами в зависимости от комплектации и года выпуска. Эта камера работает только со штатными магнитолами, имеющими MQB-разъём и видео-чип на плате. Перед покупкой обязательно сверьте партномер вашей магнитолы со списком ниже.
Какие магнитолы стоят на Audi A6 этого поколения
Audi A6 (кузов C7, 4G) в 2010–2018 годах комплектовался разными мультимедийными системами: MMI Basic, MMI Radio, MMI Radio Plus, MMI Navigation, MMI Navigation Plus. Также часть машин (российская сборка, китайский рынок) оборудовалась более простыми магнитолами на базе платформы VW/Skoda. Камера 4053058909 рассчитана на штатные магнитолы с MQB-разъёмом и поддержкой CVBS-сигнала с динамическими линиями.
Какой разъём должен быть на магнитоле
Камера подключается через разъём типа MQB System 280 — это специфический разъём с цветовой маркировкой контактов (синий, зелёный, жёлтый, белый). Если у вашей магнитолы другой разъём — без адаптера камера работать не будет.
Не все магнитолы поддерживают камеру
Даже при наличии MQB-разъёма совместимость не гарантирована. В некоторых модификациях штатных магнитол Volkswagen, Skoda и Audi отсутствует видео-чип на плате, без которого подключение камеры невозможно. Перед покупкой проверьте партномер магнитолы — он указан в настройках.
Как узнать партномер вашей магнитолы
Способ 1 — через меню магнитолы: Зайдите в «Settings» → «System» → «System information» (или «О системе»). Найдите строку «Device part number» — это и есть партномер.
Способ 2 — на наклейке магнитолы: Снимите магнитолу из ниши. На корпусе сзади или сбоку есть наклейка с партномером (например, 5E0035871B).
Способ 3 — по VIN: Обратитесь к официальному дилеру Audi с VIN-номером — по каталогу можно узнать, какая магнитола стоит на конкретно вашем автомобиле.
Способ 4 — через нас: Отправьте нам VIN в сообщении к заказу. Мы сверим по каталогу и подтвердим, подойдёт ли камера.
Таблица совместимости магнитол по партномерам

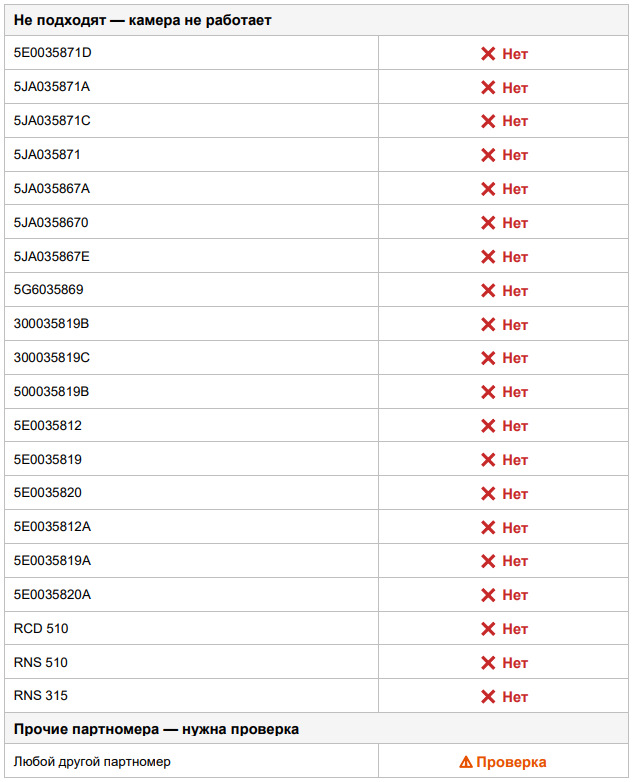

Не подходят — камера не работает
Полная сводная таблица совместимости всех магнитол VAG — в отдельной статье «Совместимость магнитол VAG с камерами заднего вида».
02 Какая камера была выбрана

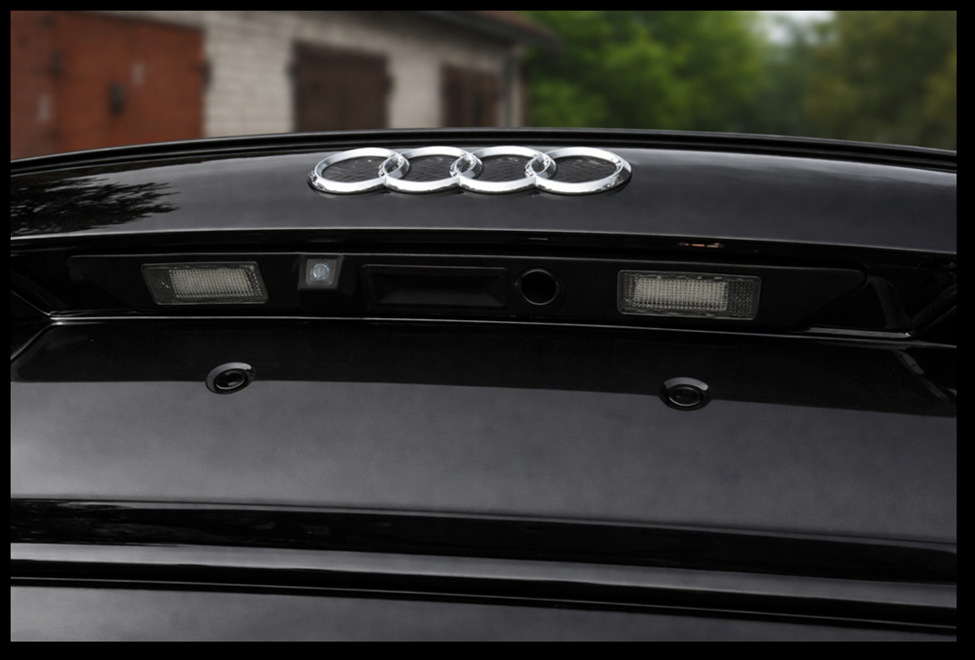

Камера заднего вида в ручку открывания багажника для Audi A6 (2010–2018).
Камера заднего вида для Audi A6 (2010–2018) — OZON
Камера заднего вида для Audi A6 (2010–2018) — WB
Технические характеристики
• Место установки: ручка открывания багажника (пятая дверь)
• Тип монтажа: Direct Replacement — взамен штатной ручки
• Защита: IP67 — полная пыле- и влагозащита
• Разрешение: CVBS 720×480
• Тип сигнала: CVBS (аналоговый)
• Совместимость с магнитолой: только штатные с MQB-разъёмом и видео-чипом
• Парковочные линии: HIGH динамические (поворачиваются с рулём)
• Угол обзора: 170°
• Линза: стеклянная, устойчивая к царапинам
• Потоковая передача видео: поддерживается
• Разъём: MQB System 280
Комплектация
• Камера в корпусе ручки багажника — 1 шт.
Подробно о различия камер между LOW и HIGH в статье: "Камера заднего вида для SKODA, AUDI, Volkswagen, VAG и их отличия между HIGH от LOW".
03 Установка
Шаг 1. Подготовка
Инструмент: пластиковые лопатки, крестовая отвёртка, торцевой ключ на 10, Torx T20, стяжки.
Защита кузова: накройте пятую дверь мягкой тканью — пластиковые накладки A6 легко поцарапать.
Проверьте партномер магнитолы: убедитесь, что он есть в списке совместимости из раздела 01.
Отключите минусовую клемму аккумулятора перед работой с электропроводкой.
Шаг 2. Демонтаж внутренней обшивки пятой двери

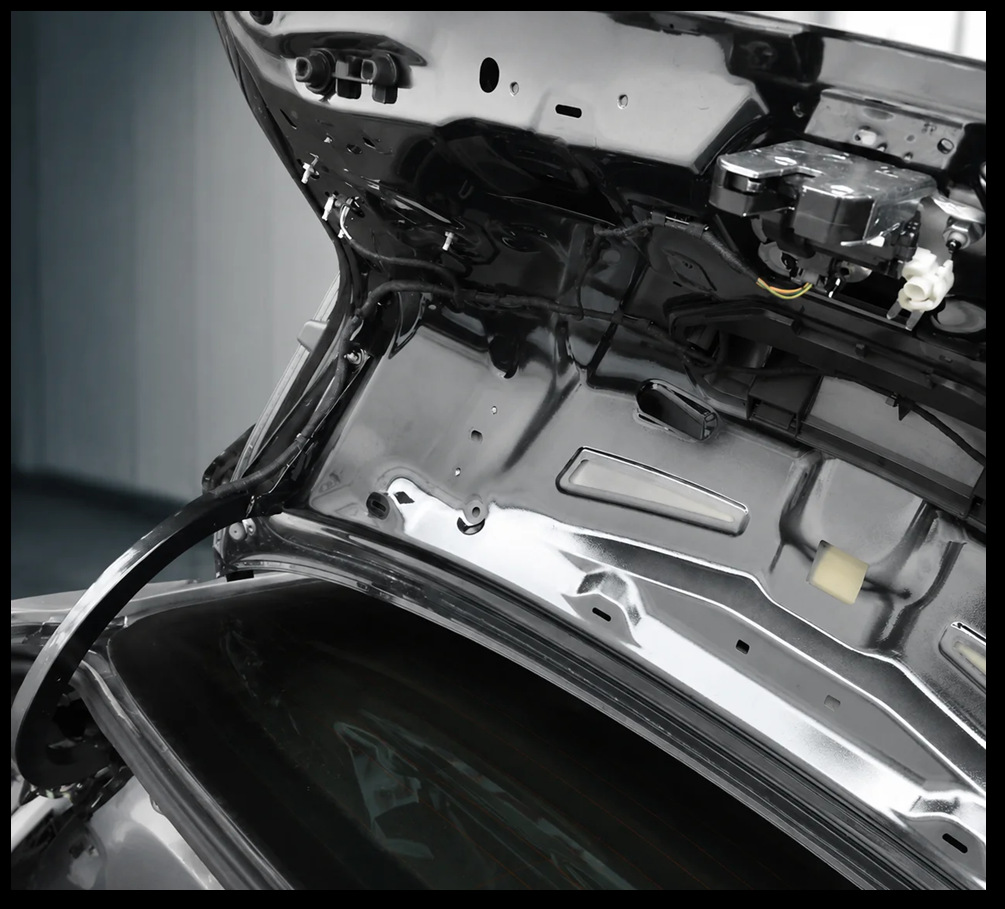

Откройте багажник. Аккуратно снимите внутреннюю обшивку пятой двери — она держится на клипсах по периметру и нескольких винтах Torx T20 в нижней части. Начинайте отщёлкивать клипсы от нижнего края, медленно продвигаясь вверх. Отложите обшивку в сторону, не натягивая жгут проводки.
Шаг 3. Демонтаж штатной ручки багажника
С внутренней стороны двери найдите крепления штатной ручки — обычно 2-4 гайки на 10 мм. Открутите их, аккуратно вытолкните ручку наружу. Отсоедините разъём подсветки и микропереключателя открывания.
Шаг 4. Установка новой ручки с камерой
• Подключите кабель видеосигнала и питания к новой ручке с камерой.
• Установите ручку в посадочное место на двери, выровняйте по центру.
• Закрутите 2-4 гайки крепления на 10 мм с внутренней стороны.
• Подключите штатные разъёмы подсветки и микропереключателя.
• Проложите видеокабель через гофру пятой двери в багажник, далее вдоль штатной проводки к магнитоле.
• Установите обшивку пятой двери на место.
04 Подключение к магнитоле
Подключение к штатной магнитоле через MQB-разъём
Если у вашей штатной магнитолы есть совместимый партномер (см. таблицу в разделе 01) и MQB System 280 разъём, подключение выполняется plug & play — соедините разъём камеры со штатным жгутом в багажнике. При включении задней передачи магнитола автоматически переключится на изображение с камеры.
Активация камеры в магнитоле
На большинстве совместимых магнитол функция камеры заднего вида должна быть активирована через VAG-COM (VCDS) или OBD-кодирование. Это разовая процедура, которая разблокирует видеовход. Без активации магнитола просто не покажет картинку, даже если всё подключено правильно.
• Подключите ноутбук с VCDS к OBD-разъёму автомобиля.
• Зайдите в блок 5F (Information Electronics) — это блок мультимедиа.
• В разделе кодирования (Coding) активируйте опцию «Rear View Camera» (бит ответственный за камеру заднего вида).
• Сохраните изменения, перезагрузите магнитолу.
• Проверьте включением задней передачи.
Если у вас нет VCDS — обратитесь в любой автосервис, специализирующийся на VAG-машинах. Активация камеры — стандартная процедура для них, занимает 10-15 минут.
Динамические парковочные линии
Камера выводит динамические парковочные линии, которые поворачиваются вместе с рулём. Это работает только при подключении к штатной магнитоле с активированной функцией камеры, так как сигнал угла поворота руля приходит по CAN-шине от блока ESP. На неоригинальных магнитолах линии будут отображаться статически.
05 Частые вопросы
В: У меня Audi A6 с MMI Navigation Plus — камера подойдёт?
О: Зависит от партномера. На рестайлинговых A6 (2014+) часть магнитол MMI имеет совместимые партномера из списка «Работает». Проверьте свой партномер через меню «System information».
В: Подойдёт ли камера к Android-магнитоле или магнитоле с RCA-входом?
О: Эта модель — только под штатные магнитолы с MQB-разъёмом и видео-чипом. К универсальным Android-магнитолам напрямую не подходит. Если у вас Android-магнитола — выбирайте универсальную CVBS/AHD камеру с RCA-выходом.
В: Как узнать, есть ли видео-чип на моей магнитоле?
О: По партномеру — см. таблицу в разделе 01. Если ваш партномер в списке «Подходят» — видео-чип есть. Если в списке «Не подходят» — видео-чипа нет, камера работать не будет.
В: У меня RCD 510 или RNS 510 — камера подойдёт?
О: Напрямую — нет. Для этих магнитол нужен отдельный CVBS-RGB конвертер. Без него картинки на экране не будет.
В: Можно ли установить без VCDS?
О: Физически — да, камера встанет на место. Но без кодирования через VCDS магнитола не покажет картинку. Кодирование — обязательный шаг.
06 Выводы и советы
• Главное условие совместимости — штатная магнитола с MQB-разъёмом и видео-чипом на плате. Партномер должен быть в списке «Работает».
• Установка plug & play — старая ручка снимается, новая с камерой встаёт на её место.
• Обязательное кодирование через VCDS для активации камеры в магнитоле.
• Динамические парковочные линии работают только на штатной магнитоле с активацией.
• IP67 — камера спокойно работает в любую погоду круглый год.
• Если не уверены в совместимости — пришлите VIN, проверим до покупки.
