Всем привет!
Мне очень много приходится иметь дела с разъёмами и контактами проводки автомобилей ВАЗ, поэтому решил поделиться с Вами некоторыми находками. Вдруг, кому-то будет полезным.

Запись пополняемая
Итак, начнём с ЦБКЭ
Разъёмы в жгут панели
XP1 — Molex 34729-0080
XP2 — Molex 31372-1000
разъёмы салонного жгута
XP3 — Molex 34729-0200
XP4 — Molex 31372-1100
Клеммы в ХР 2 и ХР 4 — Molex 33012-2002 (по 6 шт), AMP1326030-3 (по 4 шт)
Клеммы ХР1 1 и ХР 3 — Molex 34803-3212 ( по 20 шт)


Разъём датчика датчика бокового удара (Приора 2, Калина 2, Гранта, Datsun), а также разъём датчика фронтального и бокового удара Весты
Molex 31403-2210
клеммы 2 шт Molex 33467-0003

Разъём боковой подушки безопасности Калина 2, Гранта, Приора 2, Datsun
Aptiv (Delphi) 60203904
Клеммы 4 шт Лира 2.8 мм AMP1241978-1

Разъём обогрева лобового стекла Гранта, Калина 2, Datsun, а также этот разъём применяется как межжгутовый к предохранителю АМТ в основном монтажном блоке
Aptiv (Delphi) 15318080 или DJ70215-2.8-21 (есть тут)
фиксатор 12147502
клеммы 2 шт 12129494 или 12015858

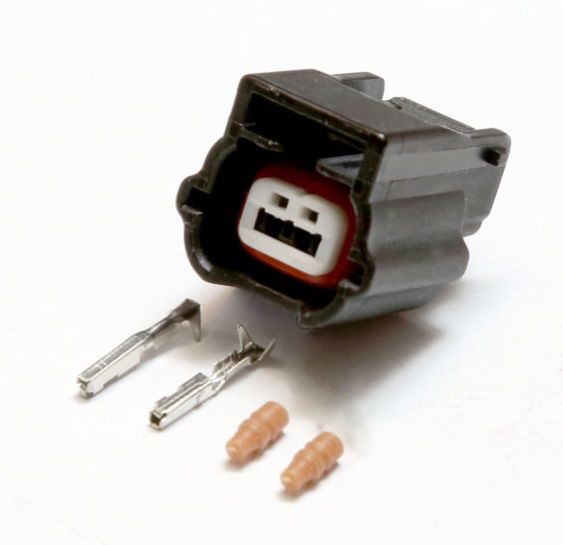

Разъём датчика уровня тормозной жидкости Калина NFR
YAZAKI 7283–8851–30 (есть на клемма 505)

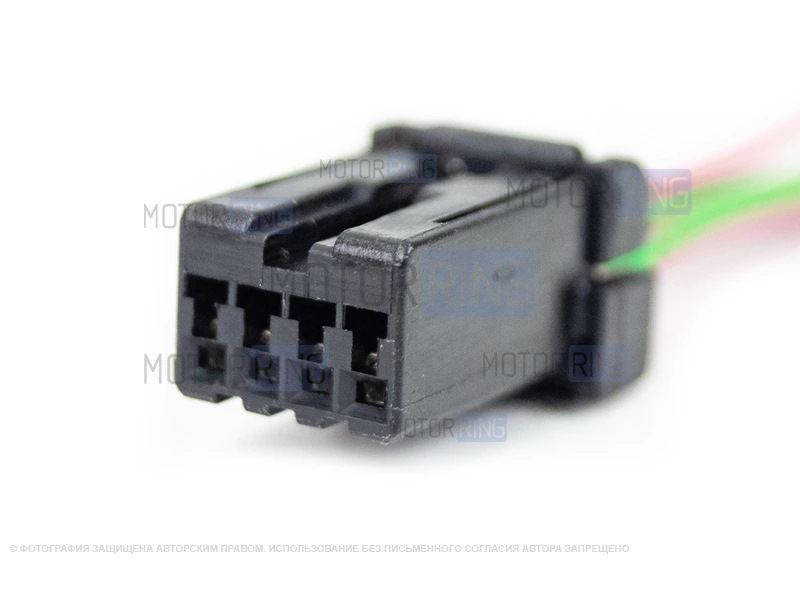

Разъём датчика угла поворота руля оригинальный (для системы ESP) Калина 2, Приора 2, Гранта, Datsun
Delphi 13654871
или
Te Connectivity 1-929170-4
2E0905229AN (VAG) (можно заказать по номеру через любой автомобильный интернет магазин)
Клеммы от разъёма приборной панели подходят АМР 928999-1 или Molex 098658-1211
клеммы оригинал
AMP 5-963715-5, 5-963715-1, 6-963715-5

Разъём датчика солнечной радиации Калина 2
KET_91A_8F_W_030 или 1898005631AS (разъёмы Hyndai с проводами) или MG651434

Разъём плафона с системой Эра-Глонасс Калина 2, Гранта FL, Гранта, Datsun
Molex 34824-0200
клеммы 20 шт 560023-0421 (скрия CTX50)

Разъём кнопки открывания багажника Веста, Гранта FL
Aptiv (Delphi) 211PC022S0049
клеммы 2 шт FCI 211CC2S1120
Есть колодка уже с проводами 904692 (заказать можно через интернет магазин автозапчастей), также есть на клемма 505

Разъёмы задних дверных колодок
гнездовой АМР 928523-1
штыревой АМР 928521-1
Контакты
мама АМР 927886-1 или АМР 827039-В
папа АМР 927884-2 или АМР 164159-В

Разъём блока стеклоподъёмников люкс Калина 1, Калина 2, Гранта, Гранта FL, Приора 1, Приора 2 (есть тут)
MOLEX 43025-1000 — разъём
MOLEX 45773-0003 — клеммы

Хомут крепления жгута проводов с фиксатором
21230-3724308-00

Разъём датчика педали тормоза нового образца 21700-3720010-00
Molex 98817-1040
Клеммы Molex 988971109, 988971119 или 988971129

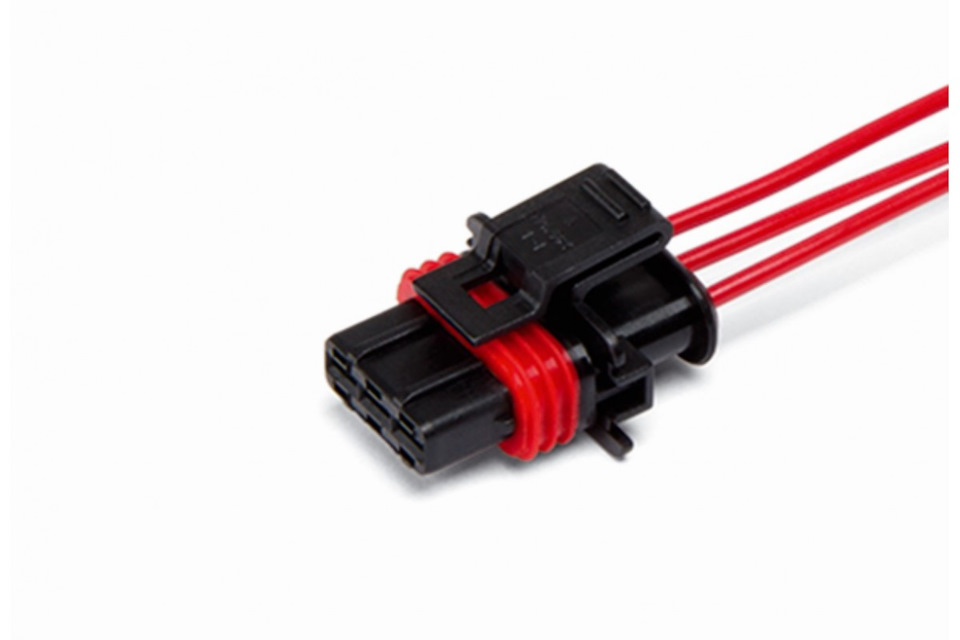

Разъём вентилятора радиатора Калина 2, Гранта, Датсун после 2016 г.в. с одним вентилятором
DELPHI 12124685
Уплотнитель DELPHI 12059258
Пин DELPHI 12033997
Можно найти тут и тут

Разъём стартера Valeo Калина 2, Гранта, Веста
Sumitomo 6189-0413 или DJ7011-4.8-21 можно купить тут
Уплотнитель Sumitomo 7165-0347
Пин Sumitomo 8100-0468

Разъём жгута форсунок 21126, 21127
Delphi
штыревой 15326915
гнездовой 15326910
фиксатор гнездового 15317832
штыревая клемма большая 15304731 (под провод 0.75-1 мм²)
штыревая клемма большая 15304732 (под провод 1.5-3 мм²)
гнездовая клемма большая 15304719 (под провод 0.75-1 мм²)
гнездовая клемма большая 15304720 † (под провод 1.5-3 мм²)
штыревой уплотнитель
уплотнитель 15366066 (1.86-2.25 мм)
уплотнитель 15336674† (2.70-3.20 мм)
Фиксатор к планке на моторе 15439875
Есть тут

Разъём генератора Калина, Приора
С проводами AX-336
AMP 1-967412-2
Клеммы AMP 185026-1
Улотнители AMP 828904-1
Есть тут

Разъём МУС Калина, Гранта, Приора
Колодка 1118-3724500
Контакты AMP 927768-3 (8 шт) AMP 927829-3 (4 шт)

Разъём кнопки стеклоподъёмника Калина, Приора, Гранта (силовая кнопка)
Колодка 2106-3724568-01
Клеммы
2108-3724391-01 под провод сечением: 0,5-1,0 мм²
2108-3724391-02 под провод сечением: 1,25-2,5 мм²

Разъём кнопки (все кнопки семейства ВАЗ, кроме Весты, Xray и Ларгуса)
Колодка 2114-3724564
Клеммы
2108-3724391-01 под провод сечением: 0,5-1,0 мм²
2108-3724391-02 под провод сечением: 1,25-2,5 мм²

Разъём кнопки аварийки Калина, Гранта
Колодка 2108-3724564-01
Клеммы
2108-3724391-01 под провод сечением: 0,5-1,0 мм²
2108-3724391-02 под провод сечением: 1,25-2,5 мм²

Разъём жгута катушек зажигания 21126, 21127
Колодка штыревая
TE Connectivity 282107-1
Вариант с проводами
Cargen АХ-322
Колодка гнездовая
TE Connectivity 282089-1
Вариант с проводами
Cargen АХ-323
Контакт штыревой
282109-1
Контакт гнездовой
282110-1
Уплотнители 281934-2

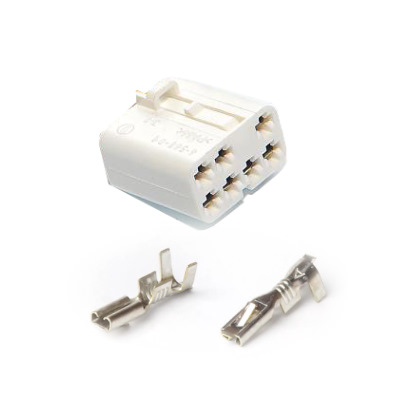

Разъём замка зажигания Кланиа, Приора, Гранта Датсун
Колодка гнездовая Delphi 12015664
(с проводами Cargen AX-368-4)
Колодка штыревая Delphi 12052623
(с проводами Cargen AX-368-42)
Гнездовая клемма
под провод 0.35-0.5 мм^2 Delphi 12052222
под провод 0.5-0.8 мм^2 Delphi 12015869
под провод 1-2мм^2 Delphi 12015870
под провод 3 мм^2 Delphi 12052224
под провод 3-5 мм^2 Delphi 12084590
Штыревая клемма клемма
под провод 0.35-0.5 мм^2 Delphi 12066454
под провод 0.5-0.8 мм^2 Delphi 12020125
под провод 1-2мм^2 Delphi 12020126
под провод 3 мм^2 Delphi 12052826
под провод 3-5 мм^2 Delphi 12066493

Для любителей ставить сигналку без вмешательства в штатную проводку есть переходник
Cargen AX-609 (все разъёмы Каргена можно заказывать через интернет магазины по номеру "AХ-…")

Разъём блока климата Калина 2, Гранта, Датсун
KET MG654922-3
Клеммы
ST731374-3 под провод 0.9-1 мм²
ST731375-3 под провод 1.4-1.7 мм²

Разъём генератора межжгутовый между жгутом системы зажигания и жгутом плюсовой клеммы АКБ и регулятора напряжения генератора Калина 2, Гарнта, Datsun, а также разъём компрессора кондиционера на те же авто
Колодка гнездовая
AMP 174352-2 (Cargen AX-6902S)
Колодка штыревая
AMP 174354-2 (c проводами Cargen AX-461)
Клемма гнездовая
AMP 171662-1
Клемма штыревая
AMP 171661-1
Уплотнитель
AMP 2822352-1
Комплект разъёмов с клеммами есть тут

Разъём датчика ABS, датчика температуры Калина, Калина 2, Приора, Гранта Datsun
Колодка гнездовая
АМР 1-967644-1
Колодка штыревая
АМР 1-967570-1
Клемма гнездовая
AMP 5-965906-1
Клемма штыревая
AMP 963730-2
Уплотнители
AMP 967067-1

Разъём плафона освещения салона Калина, Гранта
Колодка гнездовая
АМР 1-929589
Колодка штыревая
АМР 1-929597-1
Контакт гнездовой
АМР 927771-3 под провод сечением 0,5-1 мм²
АМР 927773-3 под провод сечением 1,5-2.5 мм²
AMP1241978-1 под провод сечением 2,5-4.0 мм²
Контакт штыревой
АМР 962883-1 под провод сечением 0,5-1 мм²
АМР 962884-1 под провод сечением 1,5-2.5 мм²

Конец первой части.
Часть 2
Также, как и моя запись, в которой я делаю подробные "разжеванные" схемы на автомобили ВАЗ
Всем бобра!


Комментарии 85
Разъём блока климата Калина 2, Гранта, Датсун
KET MG654922-3
Также он Cargen AX64032
Разъём вентилятора радиатора Калина 2, Гранта, Датсун после 2016 г.в. с одним вентилятором
DELPHI 12124685
Он же Cargen AX448
Спасибо добрый человек, вот реально полезная статья, а то понапишут я резину на зиму поменял, да кому нужна твоя резина, а тут реально хотел подключить противотуманки по заводскому через мус а там нет управляющего провода в магазинах то же не знают какой там контакт, ещё раз спасибо
А есть артикул на разъём модуля зажигания калина/гранта 8 кл?
Приветствую! Огромное спасибо за такой полезный пост!
Не подскажете, что за клемма используется в "разъеме двери 1118"?
Похоже на контакты в проводе Cargen ax-416, но хотелось бы артикул Molex или AMP.
Одно время искал себе. Заметку составил, вродн точная:
Контакт "мама" дверной колодки "Калина"-оригинал DELPHI 12147302
24 штуки СЦНК.685169.079 (-01);
2 штуки СЦНК.685169.091.
или контакты фирмы Reinshagen 24 штуки серии Ducon 1.5x0.8:400529 или 400530;
2 штуки серии Ducon 2.8x0.8: 400792;
или контакты Фирмы Delphi
24 штуки 12147302 или 12147303
Приветствую! Подскажите пожалуйста, где встречается/ можно найти разъем molex 502351 6 контактов? Может у Cargen есть? Или в авто на разборке…Под заказ ждать 2 месяца…
aliexpress.ru/item/100500…_results.7.7e2c54e8RZg3FJ
Спасибо! На Али видел, но мне желательно уже с обжатый проводами
там обжать не сложно
Согласен, но еще и пины докупать нужно. На Али сейчас доставка платная, в разы выше цены… Еще и губки под обжим. Думал может на авто какие ставились, разборок полно в регионе

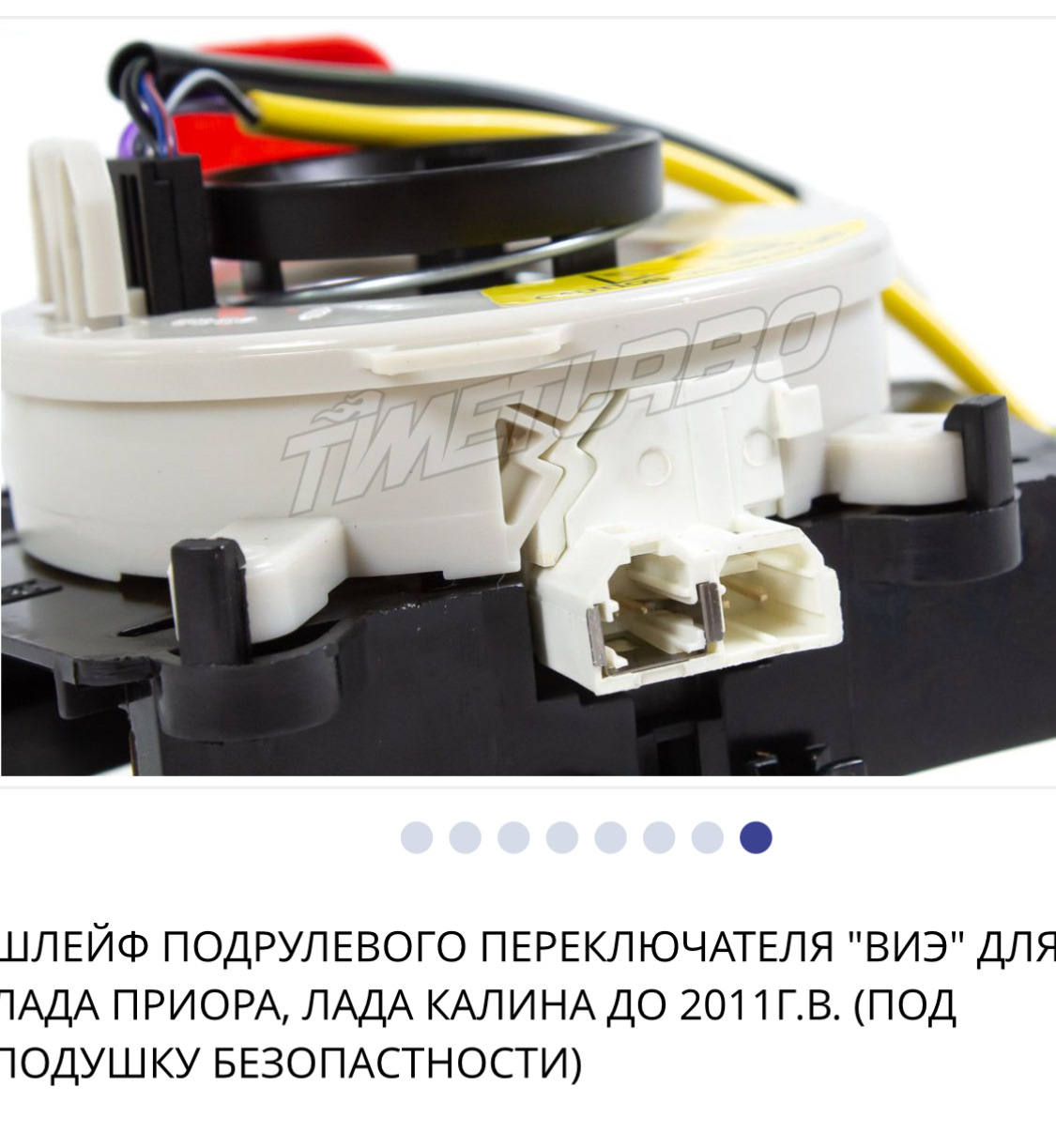

Привет, подскажи, как найти разъемы на подрулевом шлейфе приора/калина 1
Ты про такие?
День добрый! Подскажите, где можно найти комплект папа-мама разъема генератора Калина? Везде везде в продаже только разъем тот, что на проводе, а по сути нужна ответная часть, тот, что на самом генераторе.
Комментарий удалён
лира 2.8
Привет. Подскажите, какие (мама и папа) пины в этом разъеме и где их можно заказать
лира 1.6, лира 2.8 и лира 5.8
Доброго времени суток! не подскажите в каком разъеме можно найти ножевую клемму 4.8 (мама). Нужна клемма в качестве донора чтобы пин извлечь, а отдельных пинов 4.8 не могу в магазинах найти
В радиодеталях валом таких обычно
валом это 6.3 и 2.8 к сожалению. 6.3 идет в разъемах под реле, а 2.8 в кнопках аварийки и тд у вас в посте. а вот 4.8 не могу найти в магазинах нет
Здравствуйте. Для разъёма стеклоподъёмника левой передней двери (приора) не подскажете клеммы?

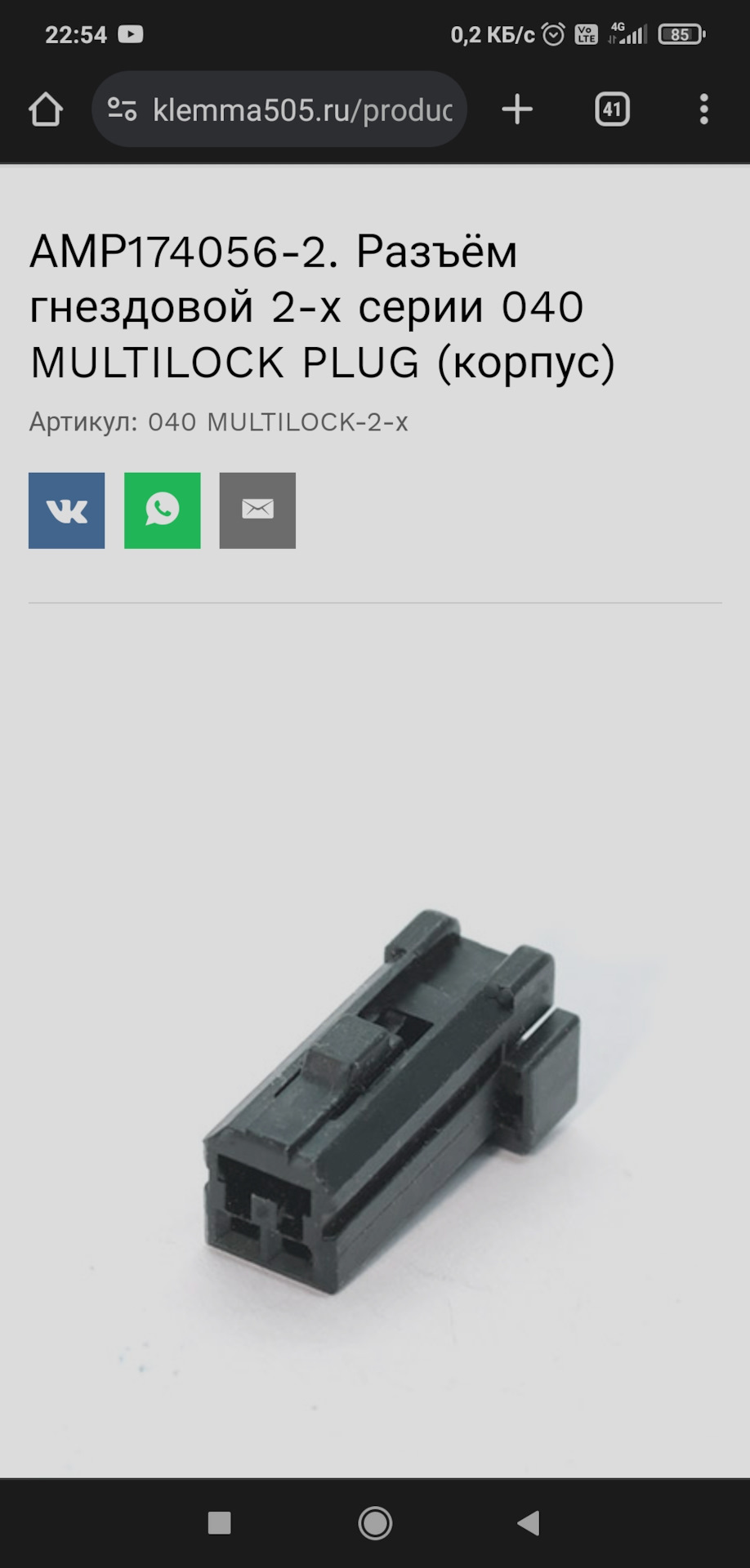

АМР 173681-1. Контакт гнездовой серии 040 MULTILOCK PLUG
Спасибо
Здравствуйте. А вы. Не могли бы помочь найти номерок разъема замка двери на гранту?
правильно ли я выбрал 1,5 контакты проводов?

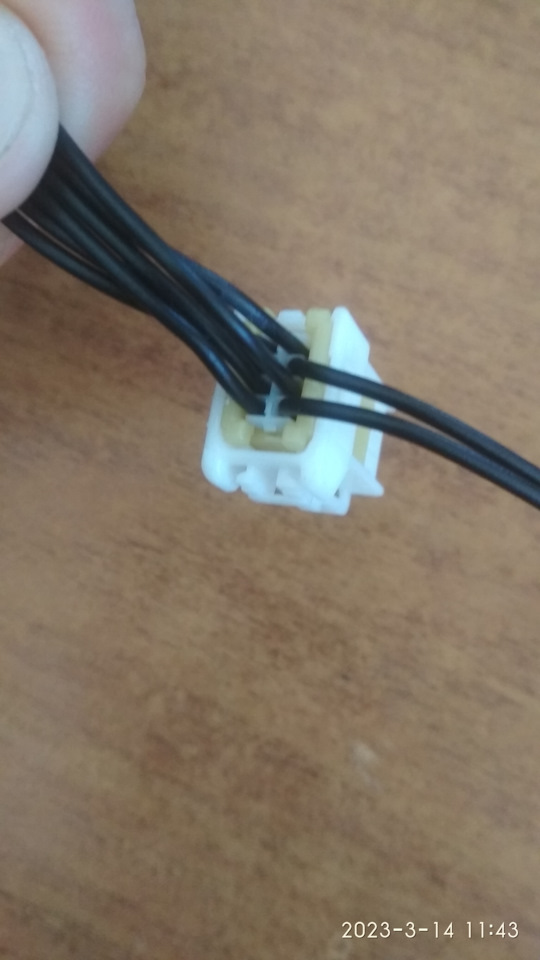

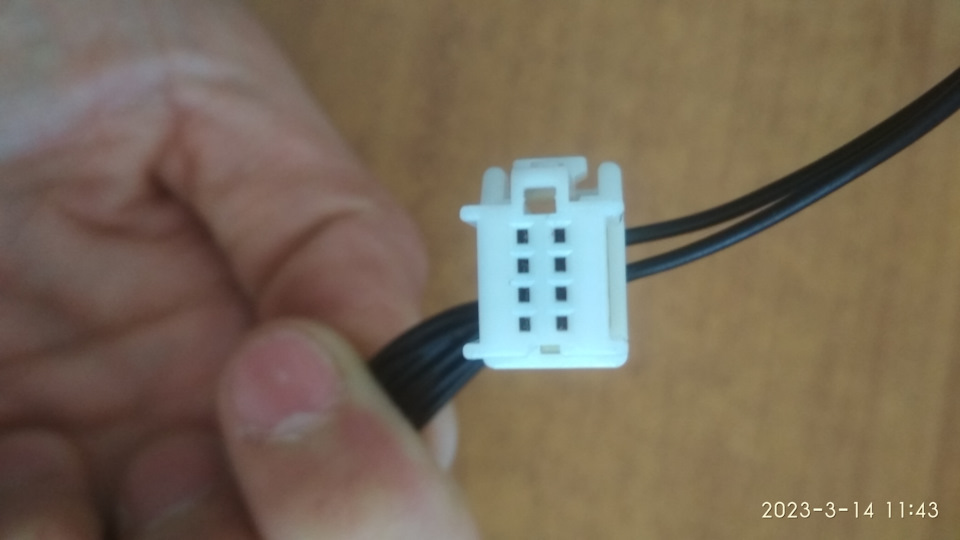

Разъём датчика солнечной радиации Калина 2
1898005631AS (разъёмы Hyndai с проводами)
купил, так и не понял где какой номер провода у него, не поможешь?
правильно ли я выбрал 1,5 контакты проводов?
Ну так-то да
ясно спасибо
Turbomotor-412
Ну так-то да
вскрыл датчик прозвонил, оказалось точное расположение, но не 2 а 3 контакта, интересно 3ий для чего и куда, или пустой?!
Turbomotor-412
Ну так-то да
убрал лишние, оставил те которые прозвонились.
Разъём датчика солнечной радиации Калина 2
1898005631AS (разъёмы Hyndai с проводами)
купил, так и не понял где какой номер провода у него, не поможешь?
Вот на этот разъём клеммы нужны. Или сам разъём без проводов
А какие клеммы идут на разъём катушки зажигания 8кл. Калина. Катушка спаренная. Хочу найти клеммы. А попадаються только разъёмы с проводами.
Разъём датчика солнечной радиации Калина 2
KET_91A_8F_W_030 или 1898005631AS (разъёмы Hyndai с проводами) или MG651434
клемм нет? для такого разъема? какие клеммы используются?
Доброго дня. Не могли бы вы мне помочь в поиске разъема с проводами либо самих клемм от разъема. Весь интернет образец, ничего не могу найти. Разъём блока климата Калина 2, Гранта, Датсун
KET MG654922-3
Клеммы
ST731374-3 под провод 0.9-1 мм²
ST731375-3 под провод 1.4-1.7 мм²
Проще жгут взять с разбора за недорого. Я такие разъёмы в продаже отдельно не видел.

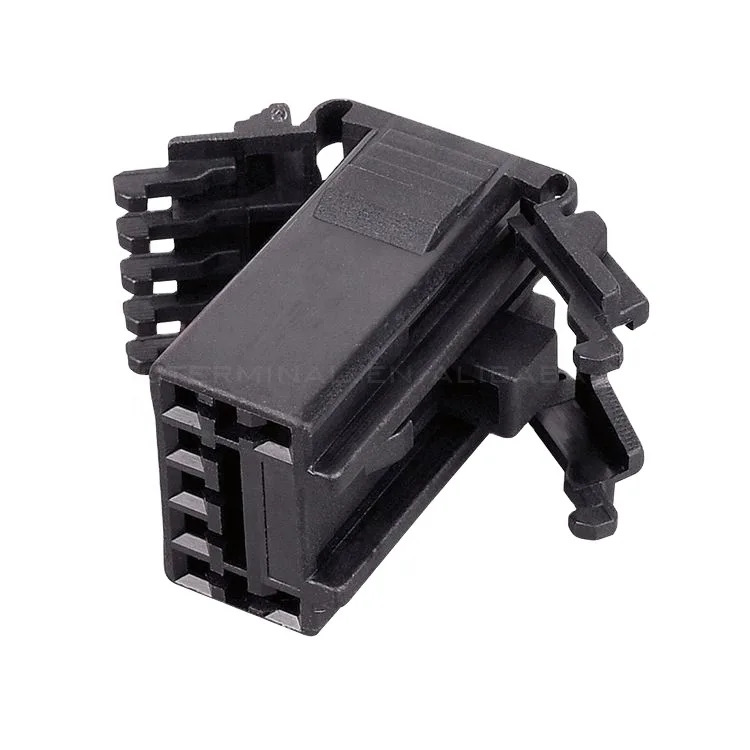

Смотри, что есть на AliExpress! Автомобильный штекер shhworldsea, 32 контакта, 0,7 мм, разъем «папа», корпус, гнездо без терминала 1318747-1 для Nissan за 344,62 руб. уже со скидкой 27%
sl.aliexpress.ru/p?key=FSHSBa а это не он? Мне бы просто клеммы(мама) купить без разъема
Там другие клеммы. Пробовал. Не суются. От приборки упихать реально
OXymiron
Доброго дня. Не могли бы вы мне помочь в поиске разъема с проводами либо самих клемм от разъема. Весь интернет образец, ничего не могу найти. Разъём блока климата Калина 2, Гранта, Датсун
KET MG654922-3
Клеммы
ST731374-3 под провод 0.9-1 мм²
ST731375-3 под провод 1.4-1.7 мм²
Клеммы от приборной панели реально поставить. Не идеал, но парочку добавить можно.
Отбой.
Я нашёл)
Здравствуйте. А не подскажите, имеются ли у того же Каргена разъемы с пинами, но БЕЗ проводов?
У них провода по 10-15см, а я себе хочу разъем в водительской двери поменять. Чувствую скрутка/пайка в месте изгиба долго не проживет
А разъём подушки безопасности не нашел ?
Не искал
А какие клеммы используются в штекере который подключается к приборной панели ?Лада гранта фл
АМР 928999-1 или Molex 098658-1211
Спасибо, буду искать
aliexpress.ru/item/329326…ctlist.0.0.2f31477cNWfK0N
Блин, тут какие то другие
такие же, только сфотканы по-дукацки (Color Key хреновый)
BASE71
А разъём подушки безопасности не нашел ?
На Приору 2 у меня валом разъёмов подушек
Есть разъемы с контактами 9,5 мм ширины?
И где такие используются?
7.85 мм знаю. Они уже до 70 А держат.
Про 9.5 мм не слышал

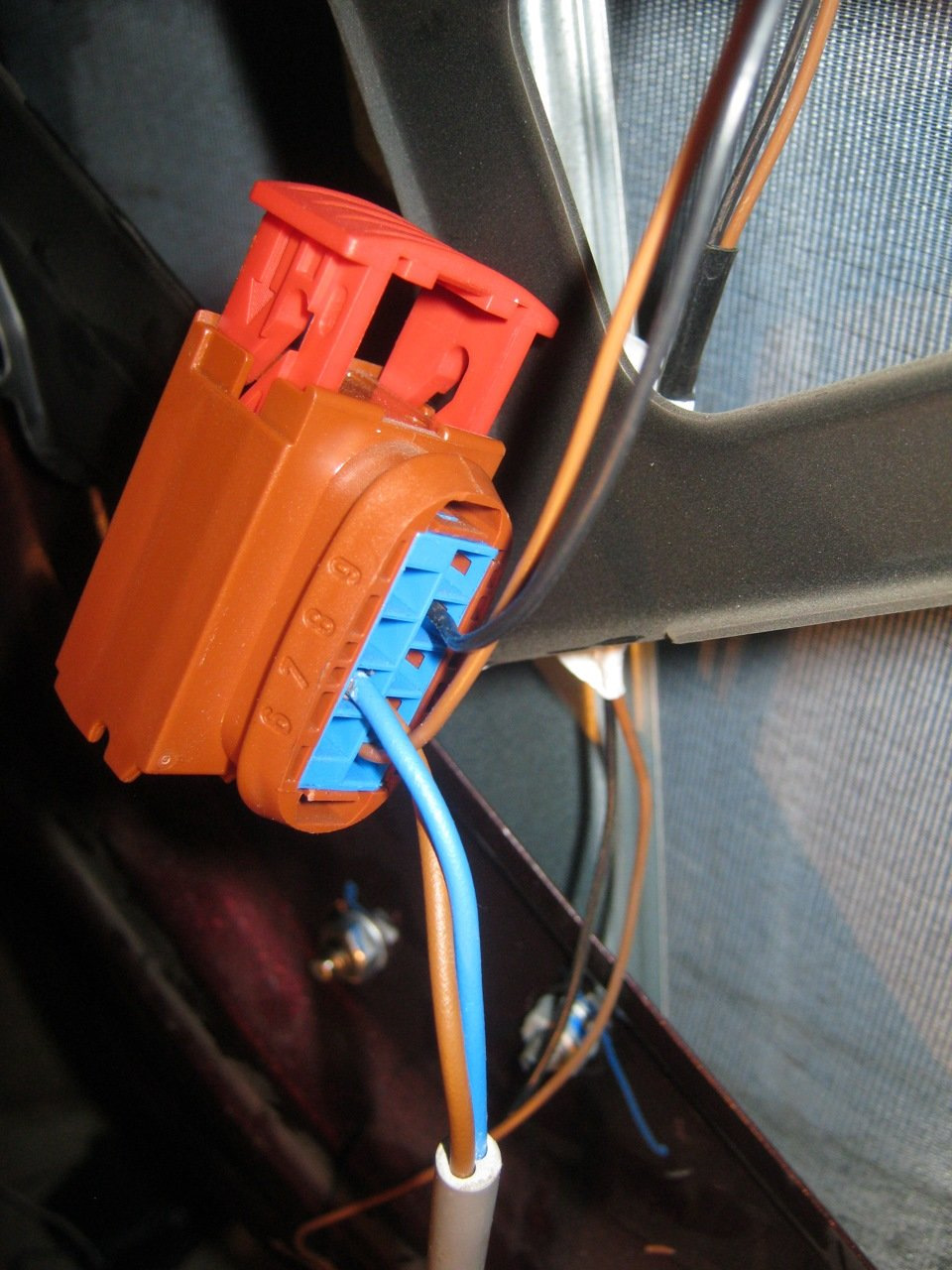

В Приоре с климатом Halla CC есть моторедуктор регулятора тепло-холодно. Расположен под капотом, под жабо с левой стороны, на боковой стороне блока климата, справа от ВУТ (по ходу движения). Разъём не герметичный! И это главный просчёт инженеров, разместивших его в таком месте. Окисляется постоянно. У меня климат вообще отказал по этой причине на 5ый год (вроде 5 раз мигал ошибкой и ругулировал только макс.холодно или макс.горячо). www.drive2.ru/l/529663064597857466/
Хотел заменить этот разъём (мама) на кабель, но в продаже его нигде нет. У нас в Питере есть замечательный магазин Клемма505 ( klemma505.ru/ ), там огромный выбор практически всех разъёмов для машин. Но вот именно этого нет. Наиболее похожие из серии "MULTILOCK 040" klemma505.ru/category/con…yomy-serii-multilock-040/
Но там только на 4 или 6 контактов, на 5 нет. Показывал этот разъём продавцу магазина (толковый мужик, на мальцах объясняешь, а он уже нужный разъём несёт), но его такой тоже поставил в тупик.
В общем, не могу его пока найти.
PH845-07010 он же KUM_CDR_07F
он же Cargen AX-921 с проводами
И да, он 7-контактный, а не 5-конактный
Точно. Два верхних просто не запинованы. Спасибо.
А 4 пиновый разьем плафона 2110 какой кодик?
Не искал
Не подскажете какие клеммы стоят в блоке предохранителей гранта под предохранитель mini?
Yazaki 7126-8826-02
Спасибо

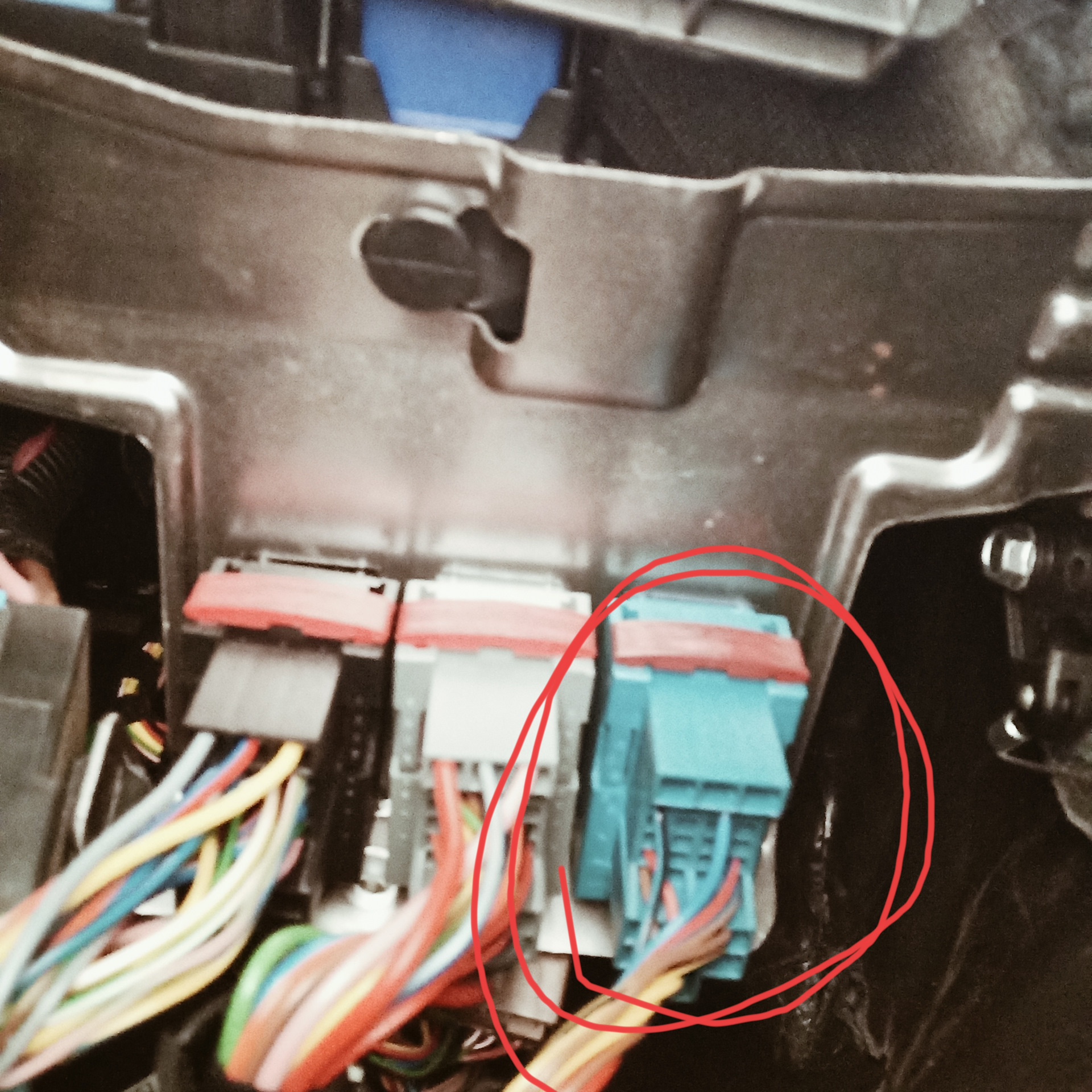

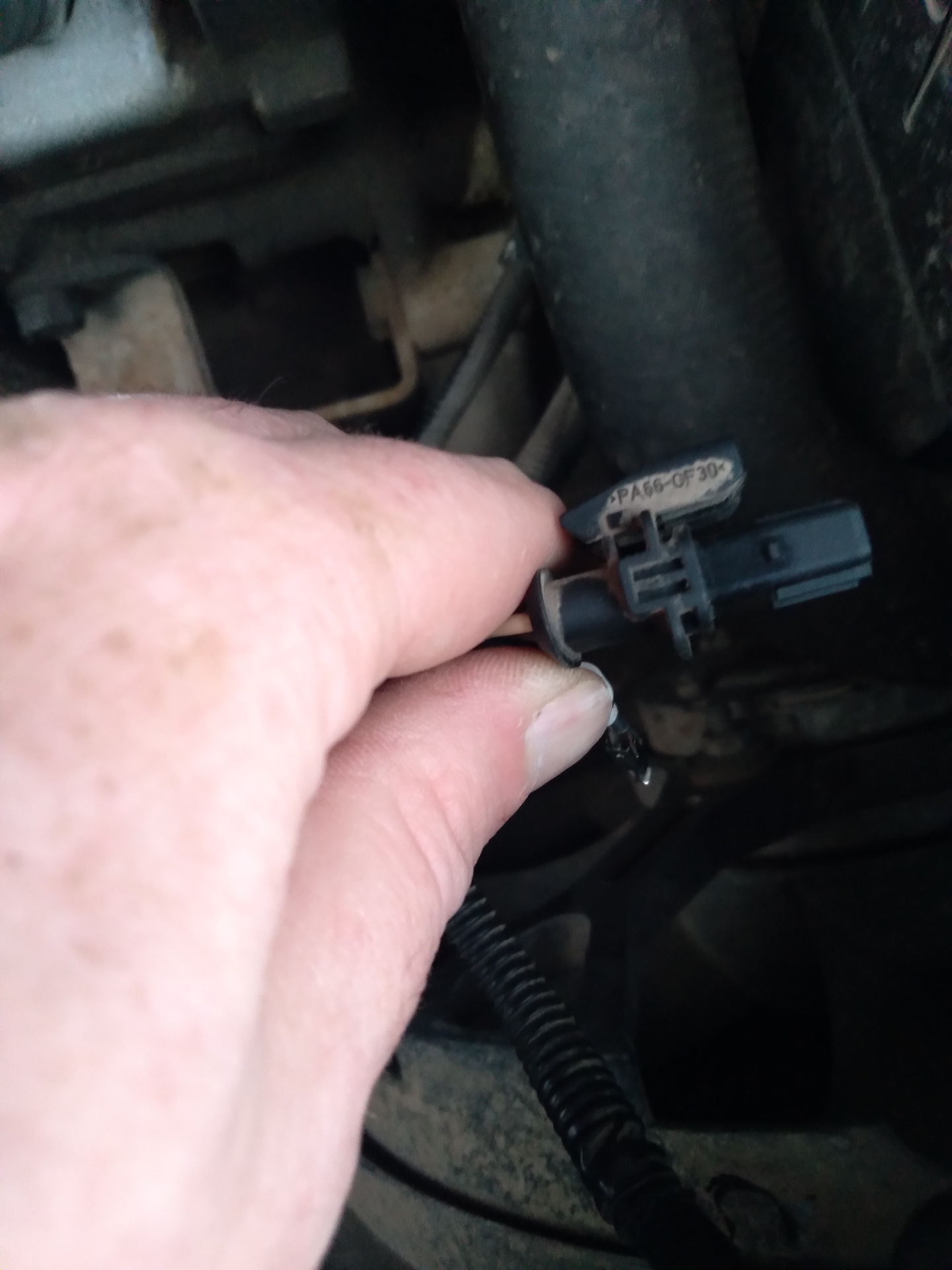

Приветствую! Не подскажите от чего штекер, ? Машина приора, стоит в ногах пассажира переднего
Ракурс фото не понятный.
Сфоткаю завтра в профиль
Здравствуйте, не подскажите какое разъем звукового сигнала гранта фл, а то не хочу штатный разъем отрезать.
искал клемы для замка зажигания Приоры, нашел в статье название и по названию уже заказал. Так что статья помогла. Спасибо!
Здравствуйте, не подскажите какой номер у штекера который идёт на ремень безопасности?
Чуть позже добавлю
Здравствуйте. Есть разъёмы(папа) замка зажигания гранты?
Добавлю
Starik54rus
Здравствуйте. Есть разъёмы(папа) замка зажигания гранты?
добавил разъём замка
Спасибо.
Полезный пост)
А есть разъем на катушки зажигания?
Поломал саму защелку на 127 моторе, жгут в сборе не хочется покупать
Cargen AX-319
Закажете по номеру (AX-319) в любом интернет магазине. Пины переставите свои
огонь, спасибо большое!
Спасибо за информацию)) а можешь добавить molexы от m74, 32 и 48 pin ? Какие они там)) и вот ищу входы от них отдельно.
Добавлю. Но они те же, что и у ЦБКЭ, насколько помню (малые)
Когда ж ты на Субару пересядешь, топовый свапер будет)
Боюсь, что никогда. Больше к ВАГам тянет.
Это ты конечно не подумав
Ваг не машина
Ну может не такая надёжная, зато технологичная.
Это ты про перескакивающие цепи и стук моторов через одного?
Ага
Спасибо. В закладки
