Принцип работы автомобильного кондиционера.

Если честно то сначала не знал куда записать… Немного подумав решил опубликовать сюда.
Лето приходит становится жарко и каждый водитель должен знать как устроен и принцип работы автомобильного кондиционера.
Сегодня многие имеют в своих автомобилях кондиционеры. Но мало кто задумывался, как они работают. Для автолюбителей это всего лишь кнопка на приборной панели, которая в жаркий день дарит прохладу и свежесть. Давайте посмотрим устройство и принцип работы автомобильного кондиционера.
История
Самые первые климатические системы для автомобилей появились еще до Второй мировой войны. Стоила эта опция, как треть машины. В нашей стране, а точнее в отечественном автопроме, климатические системы стали устанавливать на «АвтоВАЗе» намного позже.
В 1933 году в Соединенных Штатах эти устройства считались неотъемлемой частью жилых помещений. В 1936 году инженеры занялись разработкой систем охлаждения воздуха для различных транспортных средств. Первые климатические установки появились в автопоездах для пассажиров. Принцип работы кондиционера автомобильного был такой же, как и в холодильниках. Он не изменился и сегодня.
Самый первый автомобиль, который комплектовался такой комфортной новинкой – Packard. Но монтаж обходился достаточно дорого – за 700 долларов можно было смело приобрести новую машину. Установка обходилась в 274 доллара – это одна треть стоимости. Среди неудобств этой первой модели выделялся большой объем системы. Установка занимала половину свободного места в багажнике, а автоматического управления еще не было. Эти приборы не получили хорошего отзыва и популярности. Их выпуск прекратился. В 1941 году к этой теме снова вернулись – это был американский Cadillac.
Началась война и все разработки пришлось прекратить. Возобновить работу удалось лишь после войны. В 1954 году инженеры совершили революцию в производстве этих климатических систем для авто. Так, на моделях марки Nach-Kelvinator стали монтировать настоящий климат-контроль, состоящий из вентиляции и отопления. Также система включала в себя кондиционер и отопитель. Этот климат отличался значительно меньшими размерами и помещался под капотом. Эти устройства стали более популярны, и спрос на них постоянно рос. Принцип работы кондиционера автомобильного с тех пор не менялся.
В начале 90-х годов в Штатах практически все авто, сходившие с конвейера, оснащались системами охлаждения воздуха. В нашей стране такие опции ставились лишь на авто членов правительства. Первый отечественный кондиционер устанавливался на отечественный ЗИЛ-111. В 60-х годах некоторые примитивные модели устанавливали на грузовики. И лишь в 1976 году по указу правительства этими системами стали комплектовать комбайны, грузовики, самосвалы.
Компрессор кондиционера автомобиля: принцип работы
Итак, это основной узел системы. Он необходим, чтобы сжимать хладагент, находящийся в газообразном состоянии, а также для обеспечения процессов циркуляции хладагента по системе. Существует около 40 видов этих деталей. Но сегодня распространены и пользуются популярностью лишь роторно-лопастные и поршневые устройства.

Говоря об автомобильных кондиционерах, нужно понимать, что это целая система. Она состоит из нескольких основных узлов, как и многие другие устройства в машине. Мы кратко пройдем по всем деталям и узнаем устройство кондиционера, принцип действия, особенности эксплуатации.
Компрессор
Это устройство является сердцем всей системы кондиционирования. Его функция – прокачивать хладагент по всем магистралям и трубопроводам. Устройство вытягивает пары фреона из испарителя и отправляет хладагент в конденсатор. На многих современных системах компрессор является единственным подвижным механизмом.
Компрессор – это единственный узел, который позволяет разделить контуры высокого и низкого давления. Специалисты называют сторону высокого – нагнетательной, а низкого – всасывающей стороной. Многие современные компрессоры могут разделять зоны давления благодаря специальному пластинчатому клапану.

Автомобильный кондиционер работает по тому же принципу, что и обычный бытовой кондиционер.
Основа работы устройства — способность жидкостей поглощать тепло при испарении и выделять при конденсации. То есть автомобильный кондиционер поглощает тепло испарителем (охлаждает салон потоком охлажденного воздуха) и выделяет его в окружающую среду, там где находится конденсатор.

Автомобильный кондиционер представляет собой герметичную систему, заполненную фреоном и компрессорным маслом, осуществляющем смазку трущихся деталей компрессора с целью уменьшения трения, снижения износа сопрягаемых деталей и уплотнения зазоров. Кроме того масло отводит часть выделившейся в процессе трения теплоты и удаляет мелкие частицы, образовавшиеся в процессе трения сопрягаемых деталей . Циркулируя в системе кондиционирования масло смешивается с холодильным агентом.

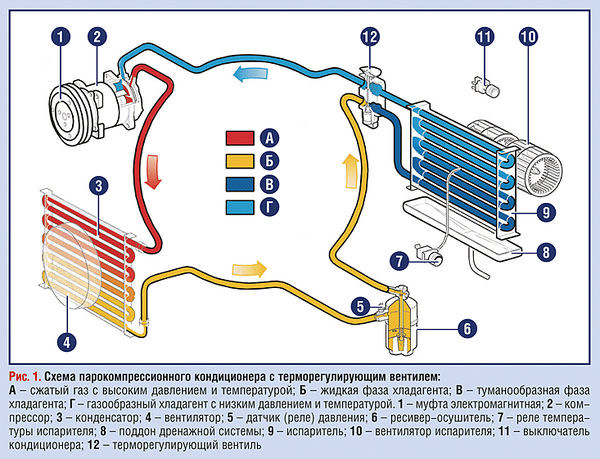

1. Компрессор
2. Конденсатор
3. Вентилятор
4. Ресивер-осушитель
5. ТРВ (расширительный клапан)
6. Испаритель
7. Вентилятор испарителя
8. Предохранительный клапан

Примечание:

Красное — Высокое давление жидкости

Синее — Низкое давление жидкости

Голубое — Низкое давление газа

Розовое — Высокое давление газа

Систему кондиционирования условно разделяют на всасывающую (сторона низкого давления — НД) и нагнетающую (сторона высокого давления — ВД) части. Граница проходит через компрессор и дросселирующий элемент, в данном случае расширительный клапан ТРВ.

Когда компрессор НЕ работает — давление в обеих частях одинаковое и находится в прямой зависимости от температуры или окружающей среды или подкапотного пространства автомобиля.

Давления в обеих частях измеряют, подключая манометрический блок к сервисным штуцерам. В системе кондиционирования измеряют давление насыщенного пара хладагента, то есть давление в системе не будет зависеть от количества хладагента в системе (в этом состоит основная сложность определения количества хладагента в системе), а зависит только от температуры.

На всасывающей стороне находятся испаритель и трубопровод по которому хладагент поступает на всасывание в компрессор. На нем же расположены сервисный штуцер НД (низкого давления) и датчик давления.

На нагнетающей стороне находятся конденсатор, ресивер — осушитель, расширительный клапан с баллоном термодатчика, расположенным на испарителе, трубопровод с сервисным штуцером ВД (высокого давления) и датчиками давления.

При включении электромагнитной муфты газообразный хладагент всасывается и сжимается компрессором до высоких температур и давления и поступает в конденсатор, где газ высокого давления и температуры переходит из газообразного состояния в жидкость, отдавая "скрытое тепло конденсации" воздуху, проходящему через конденсатор. Температура холодильного агента на входе и выходе конденсатора составляет 80 и 50 °С соответственно .

Теплый жидкий хладагент поступает в ресивер — осушитель, где происходит его фильтрация от мелких частиц и пыли, удаление влаги. Далее жидкий хладагент высокого давления поступает в расширительный клапан ТРВ, где он испаряется и переходит в состояние жидкость — пар с низкой температурой и давлением (-2 °С, 2 бар). Далее этот хладагент попадает в испаритель, где переходит из жидкого в газообразное состояние (жидкий хладагент при низком давлении кипит, охлаждая стенки испарителя) и всасывается компрессором для повторного цикла .

Через испаритель вентилятором отопителя прогоняется либо наружный воздух, либо воздух из салона . Воздух, проходя через разветвленную поверхность испарителя охлаждается, при этом на испарителе конденсируется влага из воздуха, которая стекает в поддон под испарителем и удаляется из салона .

Таким образом воздух, проходя через испаритель охлаждается и становится суше. Компрессор в этой схеме работает непрерывно .

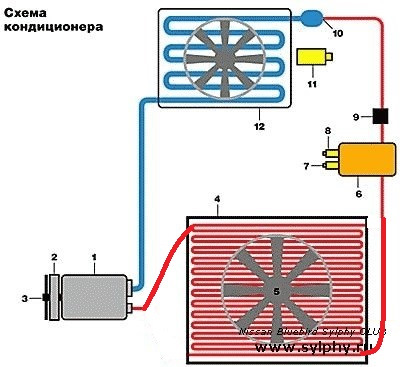

Несмотря на некоторые отличия между кондиционерами на автомобилях разных производителей, принципиальная их схема одинакова. Мы рассмотрим самый распространенный вариант. Итак, вы нажали на кнопку включения кондиционера. Сработала электромагнитная муфта, стальной прижимной диск <3>, издав характерный щелчок, примагнитился к шкиву <2>. Шкив приводится в движение ремнем и, когда кондиционер выключен, крутится вхолостую. Теперь заработал компрессор <1>. Компрессор сжимает газообразный фреон, отчего тот сильно нагревается, и гонит его по трубопроводу в конденсор <4>. В народе этот самый конденсор часто называют радиатором кондиционера. В конденсоре сильно нагретый и сжатый фреон охлаждается.

Охладиться ему помогает вентилятор <5>, который включился на первую скорость одновременно с компрессором. Если автомобиль едет — еще лучше, конденсор дополнительно обдувается набегающим потоком воздуха. Охладившись, сжатый фреон начинает конденсироваться, и выходит из конденсора уже жидким. После этого жидкий фреон проходит через ресивер-осушитель <6>. Здесь от него отфильтровываются продукты износа компрессора и прочая грязь.

Где-то в районе ресивера-осушителя, часто на нем самом, есть смотровой глазок <9>. Через него на жидкий фреон можно полюбоваться воочию. Вообще-то, ничего интересного, выглядит как газ в зажигалке. Впрочем, глазок сделан не для удовлетворения любопытства. Через него можно визуально оценить, насколько система полна. Если часть фреона утекла в атмосферу, то при работе компрессора в глазке будет видна молочно-белая пена. К сожалению, глазки есть далеко не на всех автомобилях.

Очистившись в ресивере-осушителе, фреон течет в сторону салона автомобиля, чтобы выполнить свое основное предназначение. Кульминация наступает, когда жидкий фреон проходит через ТРВ <10>. ТРВ, он же терморегулирующий вентиль, представляет собой специальное устройство, регулирующее перегрев пара, выходящего из испарителя. (Перегрев — разница температур на выходе из испарителя и кипения хладагента). ТРВ устанавливают на трубопроводе, по которому жидкий фреон поступает в испаритель. Если испаритель полностью заполнен жидким фреоном, то из него выходит насыщенный пар, температура которого равна температуре кипения. Регулирующий орган ТРВ закрывается. Если из испарителя выходит пар, перегрев которого превышает установку ТРВ, то регулирующий орган ТРВ открывается настолько, чтобы площадь его проходного сечения соответствовала допустимой величине. По сути, ТРВ является автоматически регулируемым дросселем. Не вдаваясь в термодинамику, можно сравнить ТРВ с соплом аэрозольного баллончика.

Проходя через ТРВ и попадая в испаритель, фреон переходит в газообразное состояние (кипит) и при этом сильно охлаждается. Испаритель <12> — это тот же радиатор, только маленький. Ледяной фреон охлаждает испаритель, а вентилятор <13> сдувает с испарителя холод в салон автомобиля. Пройдя через испаритель, все еще достаточно холодный фреон попадает снова в компрессор.

Круг замыкается. Часть системы от компрессора до ТРВ называется напорной магистралью. Ее всегда можно определить по тонким трубкам, которые теплые или горячие. Часть же от испарителя до компрессора называется обратной магистралью, или магистралью низкого давления. Она делается из толстых трубок и на ощупь ледяная. Если в напорной магистрали во время работы компрессора давление колеблется от 7-ми до 15-ти атмосфер (в аварийных случаях и до 30-ти), то в обратной магистрали давление не превышает 3.5 атмосфер. Когда кондиционер выключен, давление в обеих магистралях уравнивается и составляет около 5-ти атмосфер.

За правильной работой системы следят несколько датчиков. Количество их варьируется. В нашем случае на ресивере-осушителе <6> стоит датчик <7> включения второй скорости вентилятора. Когда охлаждение конденсора <4> недостаточно (вы стоите в пробке, например), давление в напорной магистрали начинает стремительно расти, а фреон в конденсоре перестает конденсироваться. Датчик реагирует на скачок давления и включает вентилятор <5> на полную мощность. Датчик <8> выключает компрессор, если давление в напорной магистрали достигает запредельных величин. Датчик <11> выключает компрессор, если температура испарителя становится слишком низкой.

Компрессор – один из наиболее сложных и самых дорогостоящих элементов системы автокондиционера. Его выход из строя требует проведения ряда работ, поэтому важно вовремя обнаружить неисправность. Один из признаков неисправности – шум, возникающий в месте установки компрессора автомобильного кондиционера.

Если компрессор автомобильного кондиционера зашумел, это может означать либо износ подшипника муфты, либо проблему в самом компрессоре. Шумы от подшипника и компрессора различаются. Первый раздается независимо от того, включен ли компрессор. Второй возникает при включении кондиционера.

В случае своевременного обнаружения неисправности компрессор автомобильного кондиционера можно отремонтировать. Но если возникли серьезные проблемы или компрессор автомобильного кондиционера заклинило — он подлежит замене. В некоторых случаях из-за негерметичности компрессора автокондиционера происходит утечка хладагента. Виной этому может быть сальник компрессора автокондиционера либо уплотнения между его частями. Их замена, как правило, сопряжена со снятием компрессора. После установки нового сальника необходимо отрегулировать зазор между шкивом и прижимной пластиной с помощью регулировочных шайб. Для замены резиновых уплотнителей также следует демонтировать и разбирать компрессор автокондиционера.

Наиболее часто встречающаяся неисправность автомобильного кондиционера бывает вызвана несвоевременной заменой подшипника шкива компрессора. Этот подшипник вращается независимо от того, включен автокондиционер или нет. Из-за процесса естественного износа подшипник перестает работать должным образом. Очень важно вовремя заметить первые признаки неисправности, так как заклинивание подшипника приводит к выходу из строя других деталей муфты компрессора автомобильного кондиционера.

Для замены подшипника необходимо удалить фреон из системы, демонтировать компрессор кондиционера, снять шкив с помощью специальных съемников. Затем нужно выпрессовать неисправный подшипник и установить новый. Существует несколько десятков видов подшипников, однако в большинстве автомобилей используется всего несколько (5-7) основных размеров. Чтобы избежать такого рода поломок, требуется производить диагностику автокондиционера (желательно раз в полгода).

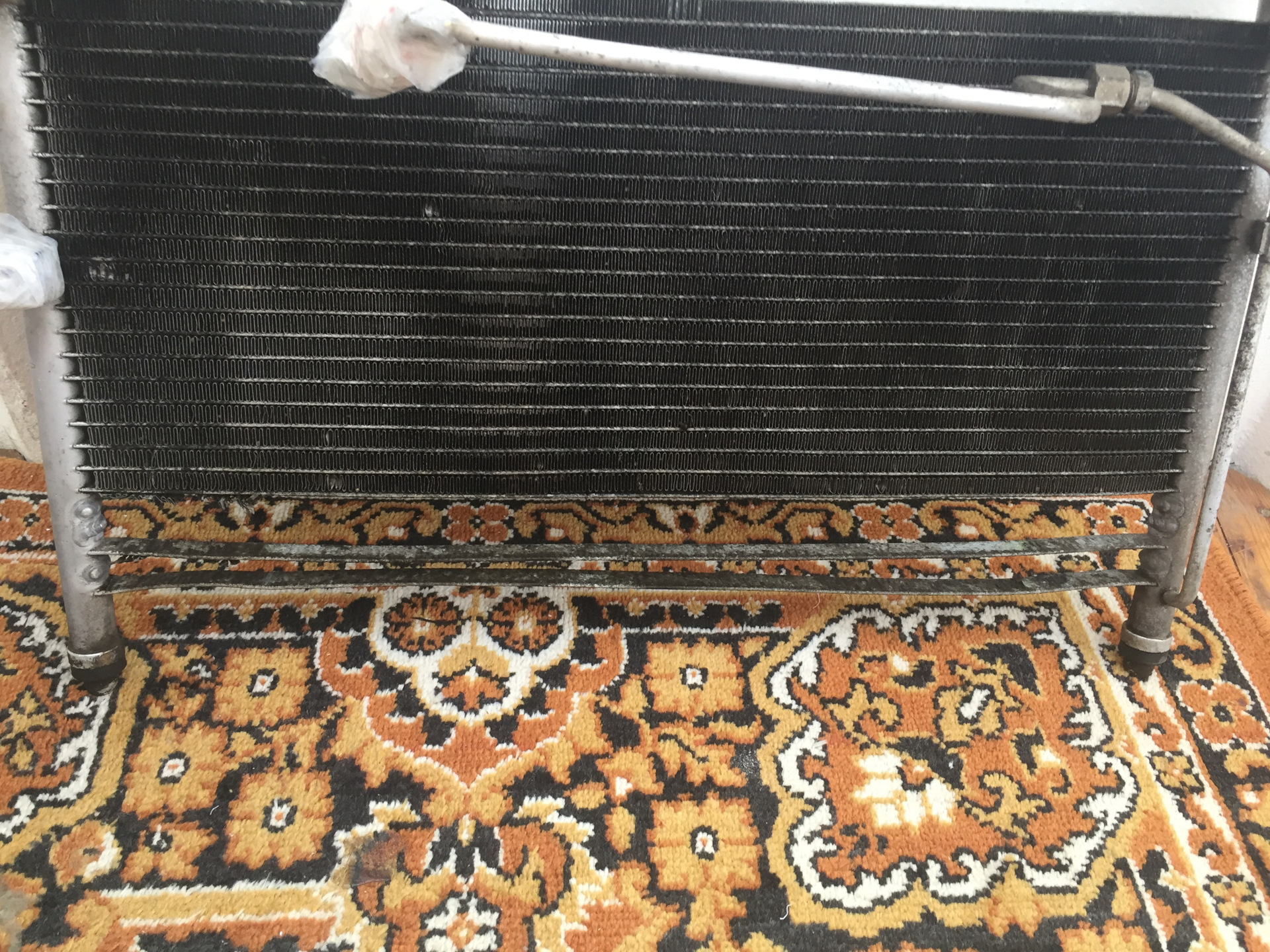

Основная проблема конденсатора (радиатора кондиционера) в его расположении: как правило, в легковых автомобилях он всегда стоит впереди радиатора двигателя, в силу чего летом забивается пылью, насекомыми и т. п., а зимой грязью и антигололедными реагентами. Грязь оседает между ламелями, скапливается в пространстве между конденсором и радиатором охлаждения двигателя, а также на других элементах системы. Кроме того, антигололедные реагенты ускоряют процессы коррозии. Также следствием скопившегося мусора становится снижение теплоотдачи, что приводит к нарушениям в работе системы автокондиционера. Повышенное давление внутри системы увеличивает износ клапанной группы.

Радиатор изготавливается из алюминия – из-за высокой теплоотдачи этого металла. Однако алюминий весьма чувствителен к реагентам. Коррозия приводит к разрушению металла радиаторакондиционера: ламели начинают крошиться, металл истончается, появляются источники утечки хладагента. Последствием коррозии также становится разрушение самого радиатора: он рассыпается как труха.

Зачастую конденсатор можно отремонтировать. Поломки, связанные с механическими повреждениями или с небольшими очагами коррозии (а также фреонопроводов, испарителей и других узлов, выполненных из алюминия), встречаются достаточно часто и устраняются при помощи сварки. Однако ремонтировать конденсатор можно лишь в том случае, если очагов коррозии не так много и они находятся в доступном для горелки месте. Если же конденсатор во многих местах пострадал от коррозии и иных повреждений сварка надолго не поможет.

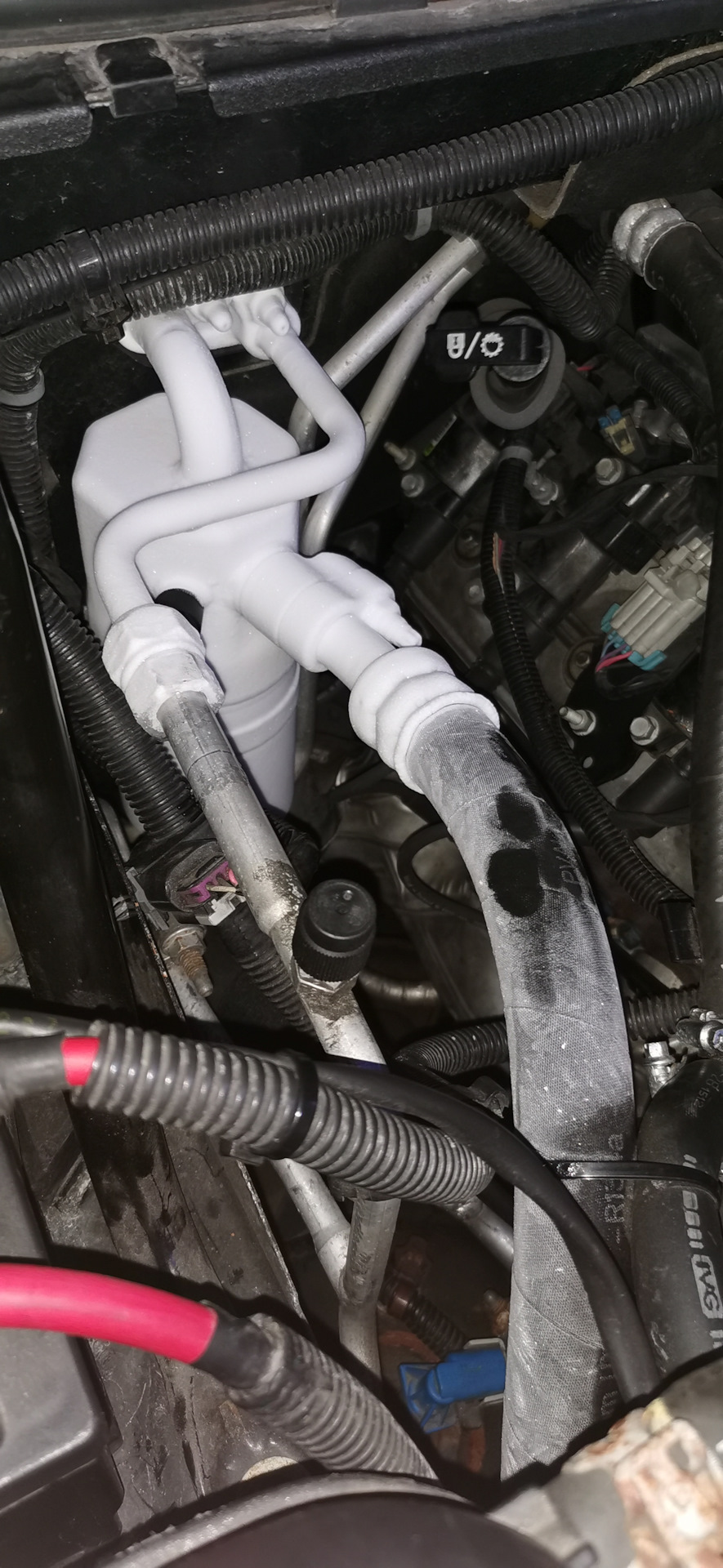

Фильтр-осушитель (аккумулятор, либо ресивер) автомобильного кондиционера подлежит периодической замене, как и любой другой фильтрующий элемент. Желательно производить такую замену раз в год – весной. Недопустима установка б/у фильтров.

Если система была разгерметизирована, то влагопоглощающий элемент насыщается влагой атмосферного воздуха, такой осушитель непригоден для дальнейшей эксплуатации

Терморегулирующий вентиль автомобильного кондиционера регулирует подачу фреона и ломается крайне редко. Однако, если долго не менять фильтр-осушитель, то он теряет фильтрующие способности, грязь циркулирует по системе и добирается до вентиля. Тонкий шток терморегулирующего вентиля забивается. Состояние терморегулирующего вентиля автомобильного кондиционера определяется диагностическим путем. Вентиль требует замены только в случае поломки, ремонту он не подлежит.

Испаритель автомобильного кондиционера представляет собой теплообменник из алюминия или меди, расположенный, как правило, под лицевой панелью салона авто. При прохождении через испаритель воздух охлаждается, влага конденсируется на поверхности теплообменника и удаляется за пределы автомобиля через дренаж.

Система кондиционирования требует периодической очистки испарителя и воздуховодов. Если нет салонного воздушного фильтра, то вместе с воздухом в салон автомобиля попадают органические частицы, пыль, грязь, опавшие листья, несгоревшие частицы топлива. Большая часть этих веществ оседает на поверхности испарителя автомобильного кондиционера. Автовладельцы часто обращаются с жалобой на неприятный болотный запах в салоне. Дело в том, что повышенная влажность и загрязнения на поверхности испарителя – благоприятная среда для различных микроорганизмов, в том числе и болезнетоврных. Они захватываются проходящими через испаритель воздухом и попадают через воздуховоды в салон автомобиля. Это отрицательно отражается на здоровье водителя и пассажиров.

Для антибактериальной процедуры предлагается большое количество различных антисептических средств. Поверхность испарителя со всех сторон обрабатывается антисептиком.

Также необходимо следить за состоянием фильтра салона автомобильного кондиционера и производить его своевременную замену.

Все узлы и агрегаты системы автокондиционера связаны между собой алюминиевыми или резиновыми трубками. Часто встречаемая неисправность – механическое повреждение трубки автомобильного кондиционера. Небольшое повреждение алюминиевой трубки автомобильного кондиционера можно исправить с помощью аргонной сварки. Однако, это не всегда возможно. У некоторых автомобилей фреонопроводна испаритель автомобильного кондиционера часто бывает конструктивно заложен в раму автомобиля и чтобы добраться до него необходим серьезный демонтаж.

Шланг ни в чем не уступает по своим характеристикам фреонопроводам, выполненным из алюминия. Фреоно- и маслостойкий шланг рассчитан на то, чтобы выдерживать высокое давление хладагента в системе автомобильного кондиционера. Изготавливается он из специальной резины с оплеткой и пластиковыми вставками и представляет собой довольно сложную конструкцию. Нередко оригинальная трубка автомобильного кондиционера стоит дороже или ее необходимо заказывать и долго ждать. Резиновый шланг обходится, как правило, дешевле.

Герметичность системы обеспечивают уплотнительные кольца. Уплотнители входят в число наиболее часто используемых при ремонте расходных материалов. При каждом монтаже/демонтаже шлангов уплотнительные кольца следует менять.
