Есть такой замечательный параметр по которому современные машины как правило всасывают у относительного старья — это расход топлива. Казалось бы вроде и технологии совершенствуются постоянно и двигатели все лучше и лучше — только вот жрать меньше машины не становятся.
Методы экономии топлива в чиптюнинге так же давно известны. Убирание катов, убирание механики их прогрева, снижение резервов момента в регуляторах ХХ, убирание вообще всех лишних резервов момента, возврат качественного регулирования (если возможно), убирание рециркуляции — с этими вещами все понятно, поскольку они являются открытым слоем параметров в системе управления так или иначе заданных и описанных, и их достаточно просто грамотно выставить, выключить, что не нужно и включить, что нужно, доработать как надо железо. Но в современных системах есть еще и невидимые слои!
В этих невидимых слоях как минимум 2 параметра — внутренняя эффективность и внутренняя рециркуляция.
Внутренняя эффективность.
Вот вы нагрели катализатор, затратив на это какую то часть выпущенного в трубу по всем параметрам топлива. Катализатор имеет какую то температуру — при этой температуре нормально протекает кат процесс. Теперь мы выкинули катализатор… Если прогрев останется — топливо мало того, что вылетит в трубу, сильно навоняет при холодном пуске. Положим, что мы и прогрев выключили — казалось бы теперь то все хорошо и лишнее топливо никуда не летит?! нет! Дело в том, что каталитический процесс протекает в определенном поле температур активной поверхности катализатора. И если катализатор остынет ниже заданного для него поля температур — каталитический процесс останавливается и машина начинает вонять так, как будто никакого катализатора у нее нет. Поэтому система управления вынужденна во всех режимах управлять двигателем так, чтоб прежде всего — и это _самое важное_ температура поверхности катализатора не опускалась ниже некоторого заданного значения. Достигается это постоянным и непрерывным во всех необходимых режимах снижением внутренней эффективности процесса сгорания (или по тупому — более поздним, чем это нужно углом).
Проблема состоит в том, что существует далеко не одна причина наличия в каких то режимах более поздних углов чем эффективные. В частности 2-я такая причина — детонационные особенности топлива и камеры сгорания конкретного двигателя. И если взглянуть на пространство реализуемых углов — вы не можете ткнуть пальцем и сказать, что вот тут поздно потому, что надо, чтоб катик не остыл и это надо убрать немедленно, а тут потому, что ведрище звенит и это надо оставить… От этого приходится либо поступать как профессионалы — проделывать кучу сложных экспериментов. Либо как классические чайники шиночиперы — задираем все вверх а там хоть трава не расти… алгоритмы борьбы с детонацией пусть сами потом разбираются, чего мы тут навалили…
Внутренняя рециркуляция
Если с внешней рециркуляцией вроде бы все ясно (кастрация алюминиевой заглушкой+отключение в ПО) то с внутренней все становится очень сильно сложнее. Внутренняя рециркуляция появилась на двигателях с того момента, как на них появилась возможность плавного управления положением хотя бы одного распределительного вала. Собственно так же ровно с того момента она стала представлять очень серьезную проблему в тюнинге и настройке, суть которой в том, что мы не знаем какими именно критериями руководствовались те, кто в каждом конкретном режиме по оборотам и нагрузке выбирал положение вала (валов). Если например область максимальной мощности (момента) и область минимального расхода топлива может четко быть разделена по нагрузке и они никак друг с другом не конфликтуют — то задача снижения токсичности может накрывать обе эти области плотным слоем дерьма. Т.е. мы не можем гарантировать, что в каждой конкретной режимной точке положение вала удовлетворяет задаче минимального расхода или максимальной мощности (в зависимости от того чего нам надо). Перестройка системы с нашими (а не заводскими) критериями представляет очень серьезную проблему требующую кропотливой и серьезной работы — т.е. если в угол у шиночипов хотя бы методом тыка есть возможность попасть, просто угадать — то тут никакого чуда ждать не приходится. В большинстве режимов валы будут всегда управляться не оптимально просто по определению! Просто потому, что оптимальное положение — вполне конкретная величина для каждого режима а не нечто выбранное по принципу, чем больше тем лучше…
Это было типа про машины — а еще есть БМВ где не просто 2 вала крутятся — но и подъем клапана регулируется… об этом лучше даже не думать, а то голова болеть начнет.
Комментарии 47

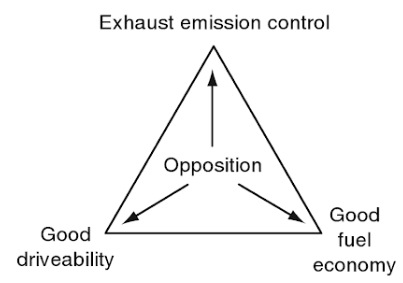

В одном известном букваре на эту тему есть наглядное "выберите два пункта из трех":
