Группы блоков измеряемых величин – бензиновые двигатели
Версия 1.24
Блоки измеряемых величин
001 — 009 … Общая информация о состоянии систем а/м
010 — 019 … Зажигание
020 — 029 … Антидетонационное регулирование
030 — 049 … Лямбда-регулирование / катализатор
050 — 059 … Регулировка частоты вращения
060 — 069 … Управление дроссельнои заслонки
070 — 079 … Снижение количества/токсичности ОГ
080 — 089 … Специальные функции / биты кода готовности
090 — 097 … Увеличение мощности
098 — 100 … Совместимость блоков
101 — 109 … Впрыск топлива
110 — 119 … Контроль нагрузки
120 — 129 … Связь между блоками управления
130 — 139 … Система охлаждения
170 … Управление стартера
Навигация по частям с блоками:
блоки 1-46 Часть — 1
блоки 47-86 Часть — 2
блоки 87-141 Часть — 3
блоки 142-200 Часть — 4
Блок измеряемых величин 001:
Общая информация
1)Число оборотов, об/мин
2)Температура ОЖ °C
3)Величина лямбда-регулирования, ряд цилиндров 1, %
4)Величина лямбда-регулирования, ряд цилиндров 2, %
Блок измеряемых величин 002:
Общая информация (системы с расходомером воздуха)
1)Число оборотов, об/мин
2)Нагрузка, %
3)Средняя продолжительность впрыска, мс
4)Количество воздуха, г/с
Блок измеряемых величин 002:
Общая информация (системы с датчиком давления во впускном коллекторе)
1)Число оборотов, об/мин
2)Нагрузка, %
3)Средняя продолжительность впрыска, мс
4)Давление во впускном коллекторе, мбар
Блок измеряемых величин 002:
Общая информация (системы с двумя расходомерами воздуха)
1)Число оборотов, об/мин
2)Нагрузка, %
3)Количество воздуха 1, г/с
4)Количество воздуха 2, г/с
Блок измеряемых величин 003:
Общая информация (системы с расходомером воздуха)
1)Число оборотов, об/мин
2)Количество воздуха, г/с
3)Угол наклона дроссельнои заслонки (потенциометр), %
4)Угол опережения зажигания (фактич. значение), ° перед ВМТ
Блок измеряемых величин 003:
Общая информация (системы с датчиком давления во впускном коллекторе)
1)Число оборотов, об/мин
2)Давление во впускном коллекторе, мбар
3)Угол наклона дроссельнои заслонки (потенциометр), %
4)Угол опережения зажигания (фактич. значение), ° перед ВМТ
Блок измеряемых величин 004:
Общая информация
1)Число оборотов, об/мин
2)Напряжение, В
3)Температура ОЖ °C
4)Температура воздуха на впуске, °C
Блок измеряемых величин 005:
Общая информация
1)Число оборотов, об/мин
2)Нагрузка, %
3)Скорость, км/ч
4)Режим работы (х.х., частич. нагрузка, полн. нагрузка, принуд. х.х., обогащ. при
разгоне)
LL: Холостои ход
TL: Частичная нагрузка
VL: Полная нагрузка
S: Принудительныи холостои ход
BA: Обогащение при разгоне
Блок измеряемых величин 006:
Общая информация
1)Число оборотов, об/мин
2)Нагрузка, %
3)Температура воздуха на впуске, °C
4)Корректировка относительно высоты над уровнем моря, %
(отношение к исходному уровню; 0% = 0 м; -50% = 5000 м; +20% = -2000 м)
Блок измеряемых величин 007:
Общая информация BDE
1)Число оборотов, об/мин
2)Нагрузка, %
3)Температура ОЖ °C
4)Режим работы BDE
Блок измеряемых величин 008:
Общая информация, усилитель тормозов (без базовои установки)
1)Состояние тормознои системы, включена/выключена
2)Напряжение электропитания, В
3)Состояние вакуумного насоса, насос вкл./насос выкл.
4)Давление в усилителе тормозов, мбар
Блок измеряемых величин 008:
Общая информация, давление во впускном коллекторе (без базовои установки)
1)Состояние тормознои системы, включена/выключена
2)Напряжение электропитания, В
3)Давление во впускном коллекторе, мбар
4)Давление в усилителе тормозов, мбар
Блок измеряемых величин 008:
Общая информация, усилитель тормозов
Базовая установка
— Функция 04 (Базовая установка)
— Активировать экспресс-опрос, нажав на клавишу "4" (ВКЛ)
— Нажать на педаль тормоза и одновременно нажать на педаль акселератора: Частота вращения увеличивается автоматически до 2200 об/мин -> "Тест ВКЛ"
— Дождаться появления в поле 4 сообщения "Система исправна"
1)Состояние тормознои системы, включена/выключена
2)Состояние вакуумного насоса, насос вкл./насос выкл.
3)Давление в усилителе тормозов, мбар
4)Результат, тест ВКЛ / тест ВЫКЛ / система исправна / система неисправна
Блок измеряемых величин 009:
Продление интервала ТО
1)Уровень масла, мм
2)Критическии уровень масла, мм
3)Сигнал расхода топлива [μ л]
4)Эквивалент расхода
Блок измеряемых величин 010:
Зажигание
1)Число оборотов, об/мин
2)Нагрузка, %
3)Угол наклона дроссельнои заслонки (потенциометр), %
4)Угол опережения зажигания (фактич. значение), ° перед ВМТ
Блок измеряемых величин 011:
Зажигание
1)Число оборотов, об/мин
2)Температура ОЖ °C
3)Температура воздуха на впуске, °C
4)Угол опережения зажигания (фактич. значение), ° перед ВМТ
Блок измеряемых величин 012:
Настроика распределителя
1)Число оборотов, об/мин
2)Нагрузка, %
3)№ зуба зубчатого колеса коленчатого вала при изменении стороны low-high
4)№ зуба зубчатого колеса коленчатого вала при изменении стороны high-low
Блок измеряемых величин 014:
Распознавание пропусков зажигания
1)Число оборотов, об/мин
2)Нагрузка, %
3)Общии счетчик пропусков зажигания, n
4)Распознание пропусков зажигания, активировано/заблокировано
Блок измеряемых величин 015:
Распознавание пропусков зажигания
1) Счетчик цил. 1, n
2) Счетчик цил. 2, n
3) Счетчик цил. 3, n
4)Распознание пропусков зажигания, активировано/заблокировано
Блок измеряемых величин 016:
Распознавание пропусков зажигания
1) Счетчик цил. 4, n
2) Счетчик цил. 5, n
3) Счетчик цил. 6, n
4)Распознание пропусков зажигания, активировано/заблокировано
Блок измеряемых величин 017:
Распознавание пропусков зажигания
1) Счетчик цил. 7, n
2) Счетчик цил. 8, n
3) Счетчик цил. 9, n
4)Распознание пропусков зажигания, активировано/заблокировано
Блок измеряемых величин 018:
Окно индикации нагрузки/частоты вращения, распознание пропусков зажигания
(пропусков зажигания не обнаружено: 0 во всех положениях)
1)минимальная частота вращения, об/мин
2)максимальная частота вращения, об/мин
3)минимальная нагрузка, %
4)максимальная нагрузка, %
Блок измеряемых величин 019:
Распознавание пропусков зажигания
1) Счетчик цил. 10, n
2) Счетчик цил. 11, n
3) Счетчик цил. 12, n
4)Распознание пропусков зажигания, активировано/заблокировано
Блок измеряемых величин 020:
Антидетонационное регулирование
1)Угол опережения зажигания, цил. 1, ° поворота коленвала
2)Угол опережения зажигания, цил. 2, ° поворота коленвала
3)Угол опережения зажигания, цил. 3, ° поворота коленвала
4)Угол опережения зажигания, цил. 4, ° поворота коленвала
Блок измеряемых величин 021:
Антидетонационное регулирование
1)Угол опережения зажигания, цил. 5, ° поворота коленвала
2)Угол опережения зажигания, цил. 6, ° поворота коленвала
3)Угол опережения зажигания, цил. 7, ° поворота коленвала
4)Угол опережения зажигания, цил. 8, ° поворота коленвала
Блок измеряемых величин 022:
Антидетонационное регулирование
1)Число оборотов, об/мин
2)Нагрузка, %
3)Угол опережения зажигания, цил. 1, ° поворота коленвала
4)Угол опережения зажигания, цил. 2, ° поворота коленвала
Блок измеряемых величин 023:
Антидетонационное регулирование
1)Число оборотов, об/мин
2)Нагрузка, %
3)Угол опережения зажигания, цил. 3, ° поворота коленвала
4)Угол опережения зажигания, цил. 4, ° поворота коленвала
Блок измеряемых величин 024:
Антидетонационное регулирование
1)Число оборотов, об/мин
2)Нагрузка, %
3)Угол опережения зажигания, цил. 5, ° поворота коленвала
4)Угол опережения зажигания, цил. 6, ° поворота коленвала
Блок измеряемых величин 025:
Антидетонационное регулирование
1)Число оборотов, об/мин
2)Нагрузка, %
3)Угол опережения зажигания, цил. 7, ° поворота коленвала
4)Угол опережения зажигания, цил. 8, ° поворота коленвала
Блок измеряемых величин 026:
Напряжение датчиков детонации
1)Цил. 1, В
2)Цил. 2, В
3)Цил. 3, В
4)Цил. 4, В
Блок измеряемых величин 027:
Напряжение датчиков детонации
1)Цил. 5, В
2)Цил. 6, В
3)Цил. 7, В
4)Цил. 8, В
Блок измеряемых величин 028:
Базовая установка
Проверка датчиков детонации
— Функция 04 (Базовая установка)
— Активировать экспресс-опрос, нажав на клавишу "4" (ВКЛ)
— Нажать на педаль тормоза и одновременно нажать на педаль акселератора: Частота
вращения увеличивается автоматически до 2200 об/мин -> "Тест ВКЛ"
— Дождаться появления в поле 4 сообщения "Система исправна"
1)Число оборотов, об/мин
2)Нагрузка, %
3)Температура ОЖ °C
4)Результат, тест ВКЛ / тест ВЫКЛ / система исправна / система неисправна
Блок измеряемых величин 029:
Зарезервировано для адаптации антидетанационного регулирования
Блок измеряемых величин 030:
V-образныи двигатель, статус лямбда-зондов
1) Ряд цилиндров 1, зонд 1
(значение 5-значного цифрового блока)
4 2 3 1 0
______X Включено регулирование
_____X Зонд готов к работе
___X Подогрев зонда включен
__X Очистка катализатора включена
X свободно
2) Ряд цилиндров 1, зонд 2
(значение 4-значного цифрового блока)
3 2 1 0
_____X Регулировка включена (I-часть)
___X Зонд готов к работе
_X Подогрев зонда включен
X Регулировка включена (P-часть)
3) Ряд цилиндров 2, зонд 1
(значение 5-значного цифрового блока)
4 2 3 1 0
______X Включено регулирование
_____X Зонд готов к работе
___X Подогрев зонда включен
_X Очистка катализатора включена
X свободно
4) Ряд цилиндров 2, зонд 2
(значение 4-значного цифрового блока)
3 2 1 0
____X Регулировка включена (I-часть)
___X Зонд готов к работе
_X Подогрев зонда включен
X Регулировка включена (P-часть)
Блок измеряемых величин 030:
рядныи двигатель, статус лямбда-зондов
1) Ряд цилиндров 1, зонд 1
(значение 5-значного цифрового блока)
4 2 3 1 0
______X Включено регулирование
_____X Зонд готов к работе
___X Подогрев зонда включен
_X Очистка катализатора включена
X свободно
2) Ряд цилиндров 1, зонд 2
(значение 4-значного цифрового блока)
3 2 1 0
_____X Регулировка включена (I-часть)
___X Зонд готов к работе
_X Подогрев зонда включен
X Регулировка включена (P-часть)
3) Ряд цилиндров 1, зонд 3
(значение 4-значного цифрового блока)
3 2 1 0
_____X Регулировка включена (I-часть)
___X Зонд готов к работе
_X Подогрев зонда включен
X Регулировка включена (P-часть)
4)не используется
Блок измеряемых величин 031:
V-образныи двигатель, напряжение лямбда-зондов
1)Ряд цилиндров 1, зонд 1, В
2)Ряд цилиндров 1, зонд 2, В
3)Ряд цилиндров 2, зонд 1, В
4)Ряд цилиндров 2, зонд 2, В
Блок измеряемых величин 031:
рядныи двигатель, напряжение лямбда-зондов
1)Ряд цилиндров 1, зонд 1, В
2)Ряд цилиндров 1, зонд 2, В
3)не используется
4)не используется
Блок измеряемых величин 031:
V-образныи двигатель, стабильные лямбда-зонды
1)Фактическая лямбда-величина, ряд цилиндров 1
2)Номинальная лямбда-величина, ряд цилиндров 1
3)Фактическая лямбда-величина, ряд цилиндров 2
4)Номинальная лямбда-величина, ряд цилиндров 2
Блок измеряемых величин 031:
рядныи двигатель, стабильные лямбда-зонды
1)Фактическая лямбда-величина, ряд цилиндров 1
2)Номинальная лямбда-величина, ряд цилиндров 1
3)не используется
4)не используется
Блок измеряемых величин 032:
V-образныи двигатель, адаптирующие величины лямбда-зондов (max. величина)
1)Ряд цилиндров 1, зонд 1, холостои ход, %
2)Ряд цилиндров 1, зонд 1, частичная нагрузка, %
3)Ряд цилиндров 2, зонд 1, холостои ход, %
4)Ряд цилиндров 2, зонд 1, частичная нагрузка, %
Блок измеряемых величин 032:
рядныи двигатель, адаптирующие величины лямбда-зондов (max. величина)
1)Ряд цилиндров 1, зонд 1, холостои ход, %
2)Ряд цилиндров 1, зонд 1, частичная нагрузка, %
3)не используется
4)не используется
Блок измеряемых величин 033:
V-образныи двигатель, величина лямбда-регулирования
1)Ряд цилиндров 1, регулируемая величина, %
2)Ряд цилиндров 1, напряжение лямбда-зонда, В
3)Ряд цилиндров 2, регулируемая величина, %
4)Ряд цилиндров 2, напряжение лямбда-зонда, В
Блок измеряемых величин 033:
рядныи двигатель, величина лямбда-регулирования
1)Ряд цилиндров 1, регулируемая величина, %
2)Ряд цилиндров 1, напряжение лямбда-зонда, В
3)не используется
4)не используется
Блок измеряемых величин 033:
V-образныи двигатель, величина лямбда-регулирования, стабильныи лямбда-зонд
1)Ряд цилиндров 1, регулируемая величина, %
2)Ряд цилиндров 1, напряжение широкополосного лямбда-зонда перед кат., В
3)Ряд цилиндров 2, регулируемая величина, %
4)Ряд цилиндров 2, напряжение широкополосного лямбда-зонда перед кат., В
Блок измеряемых величин 034:
Базовая установка
Проверка старения лямбда-зонда, ряд цилиндров 1 или 3, перед кат.
— Функция 04 (Базовая установка)
— Активировать экспресс-опрос, нажав на клавишу "4" (ВКЛ)
— Нажать на педаль тормоза и одновременно нажать на педаль акселератора: Частота
вращения увеличивается автоматически до 1800 об/мин -> "Тест ВКЛ"
— Дождаться появления в поле 4 сообщения «Ряд цил. 1, зонд 1 исправен»
1)Число оборотов, об/мин
2)Температура ОГ/катализатора, ряд цил. 1 или 3, °C
3)Длительность периода, ряд цил. 1 или 3, с
4)Результат, тест ВКЛ / тест ВЫКЛ / ряд 1, зонд 1 исправен/ ряд 1, зонд 1
неисправен
Блок измеряемых величин 034:
Базовая установка
Проверка старения лямбда-зонда, ряд цилиндров 1 или 3, перед кат.- стабильные
зонды
— Функция 04 (Базовая установка)
— Активировать экспресс-опрос, нажав на клавишу "4" (ВКЛ)- Нажать на педаль тормоза и одновременно нажать на педаль акселератора: Частота
вращения увеличивается автоматически до 1800 об/мин -> "Тест ВКЛ"
— Дождаться появления в поле 4 сообщения «Ряд цил. 1, зонд 1 исправен»
1)Число оборотов, об/мин
2)Температура ОГ/катализатора, ряд цил. 1 или 3, °C
3)Величина динамики, ряд цил. 1 или 3
4)Результат, тест ВКЛ / тест ВЫКЛ / ряд 1, зонд 1 исправен/ ряд 1, зонд 1
неисправен
Блок измеряемых величин 035:
V-образныи двигатель, Базовая установка
Проверка старения лямбда-зонда, ряд цилиндров 2 или 4, перед кат.
— Функция 04 (Базовая установка)
— Активировать экспресс-опрос, нажав на клавишу "4" (ВКЛ)
— Нажать на педаль тормоза и одновременно нажать на педаль акселератора: Частота
вращения увеличивается автоматически до 1600 об/мин -> "Тест ВКЛ"
— Дождаться появления в поле 4 сообщения «Ряд цил. 2, зонд 1 исправен»
1)Число оборотов, об/мин
2)Температура ОГ/катализатора, ряд цил. 2 или 4, °C
3)Длительность периода, ряд цил. 2 или 4, с
4)Результат, тест ВКЛ / тест ВЫКЛ / ряд 2, зонд 1 исправен/ ряд 2, зонд 1
неисправен
Блок измеряемых величин 035:
V-образныи двигатель, Базовая установка
Проверка старения лямбда-зонда, ряд цилиндров 2 или 4, перед кат.- стабильные
зонды
— Функция 04 (Базовая установка)
— Активировать экспресс-опрос, нажав на клавишу "4" (ВКЛ)
— Нажать на педаль тормоза и одновременно нажать на педаль акселератора: Частота
вращения увеличивается автоматически до 1600 об/мин -> "Тест ВКЛ"
— Дождаться появления в поле 4 сообщения «Ряд цил. 2, зонд 1 исправен»
1)Число оборотов, об/мин
2)Температура ОГ/катализатора, ряд цил. 2 или 4, °C
3)Величина динамики, ряд цил. 2 или 4
4)Результат, тест ВКЛ / тест ВЫКЛ / ряд 2, зонд 1 исправен/ ряд 2, зонд 1
неисправен
Блок измеряемых величин 036:
V-образныи двигатель, Базовая установка
диагностика готовности к работе лямбда-зондов после кат.
— Функция 04 (Базовая установка)
— Активировать экспресс-опрос, нажав на клавишу "4" (ВКЛ)
— Нажать на педаль тормоза и одновременно нажать на педаль акселератора: Частота
вращения увеличивается автоматически до 1800 об/мин -> "Тест ВКЛ"
— Дождаться в поле 2 появления сообщения «Ряд 1, зонд 2 исправен» и в поле 4 –
«Ряд 2, зонд 2 исправен»
1)Напряжение зонда, ряд цилиндров 1, зонд 2, В
2)Результат, тест ВКЛ / тест ВЫКЛ / ряд 1, зонд 2 исправен/ ряд 1, зонд 2
неисправен
3)Напряжение зонда, ряд цилиндров 2, зонд 2, В
4)Результат, тест ВКЛ / тест ВЫКЛ / ряд 2, зонд 2 исправен/ ряд 2, зонд 2
неисправен
Блок измеряемых величин 036:
рядныи двигатель, Базовая установка
диагностика готовности к работе лямбда-зондов после кат.
— Функция 04 (Базовая установка)
— Активировать экспресс-опрос, нажав на клавишу "4" (ВКЛ)- Нажать на педаль тормоза и одновременно нажать на педаль акселератора: Частота
вращения увеличивается автоматически до 1800 об/мин -> "Тест ВКЛ"
— Дождаться в поле 2 появления сообщения «Ряд 1, зонд 2 исправен» и в поле 4 –
«Ряд 2, зонд 2 исправен»
1)Напряжение зонда, ряд цилиндров 1, зонд 2, В
2)Результат, тест ВКЛ / тест ВЫКЛ / ряд 1, зонд 2 исправен/ ряд 1, зонд 2
неисправен
3)Напряжение зонда, ряд цилиндров 1, зонд 3, В
4)Результат, тест ВКЛ / тест ВЫКЛ / ряд 1, зонд 3 исправен/ ряд 1, зонд 3
неисправен
Блок измеряемых величин 037:
Базовая установка
Лямбда-зонды, ряд. Цил 1, дельта-лямбда
— Функция 04 (Базовая установка)
— Активировать экспресс-опрос, нажав на клавишу "4" (ВКЛ)
— Нажать на педаль тормоза и одновременно нажать на педаль акселератора: Частота
вращения увеличивается автоматически до 1800 об/мин -> "Тест ВКЛ"
— Дождаться появления в поле 4 сообщения «Ряд цил. 1, зонд 1 исправен»
1)Нагрузка, %
2) Ряд цилиндров 1, зонд 2: Напряжение лямбда-зонда после катализатора, В
3)Ряд цилиндров 1: TV-сдвиг [мс]
4)Результат, тест ВКЛ / тест ВЫКЛ / ряд 1, зонд 1 исправен/ ряд 1, зонд 1
неисправен
Блок измеряемых величин 037:
Базовая установка
Лямбда-зонды, ряд. цил 1, дельта-лямбда – стабильные зонды
— Функция 04 (Базовая установка)
— Активировать экспресс-опрос, нажав на клавишу "4" (ВКЛ)
— Нажать на педаль тормоза и одновременно нажать на педаль акселератора: Частота
вращения увеличивается автоматически до 1800 об/мин -> "Тест ВКЛ"
— Дождаться появления в поле 4 сообщения «Ряд цил. 1, зонд 1 исправен»
1)Нагрузка, %
2) Ряд цилиндров 1, зонд 2: Напряжение лямбда-зонда после катализатора, В
3)Ряд цилиндров 1: TV-сдвиг [мс]
4)Результат, тест ВКЛ / тест ВЫКЛ / ряд 1, зонд 1 исправен/ ряд 1, зонд 1
неисправен
Блок измеряемых величин 038:
V-образныи двигатель, Базовая установка
Лямбда-зонды, ряд. Цил 2, дельта-лямбда
— Функция 04 (Базовая установка)
— Активировать экспресс-опрос, нажав на клавишу "4" (ВКЛ)
— Нажать на педаль тормоза и одновременно нажать на педаль акселератора: Частота
вращения увеличивается автоматически до 1800 об/мин -> "Тест ВКЛ"
— Дождаться появления в поле 4 сообщения «Ряд цил. 2, зонд 1 исправен»
1)Нагрузка, %
2) Ряд цилиндров 2, зонд 2: Напряжение лямбда-зонда после катализатора, В
3)Ряд цилиндров 2: TV-сдвиг [мс]
4)Результат, тест ВКЛ / тест ВЫКЛ / ряд 2, зонд 1 исправен/ ряд 2, зонд 1
неисправен
Блок измеряемых величин 038:
V-образныи двигатель, Базовая установка
Лямбда-зонды, ряд. цил 2, дельта-лямбда – стабильные зонды
— Функция 04 (Базовая установка)
— Активировать экспресс-опрос, нажав на клавишу "4" (ВКЛ)
— Нажать на педаль тормоза и одновременно нажать на педаль акселератора: Частотавращения увеличивается автоматически до 1800 об/мин -> "Тест ВКЛ"
— Дождаться появления в поле 4 сообщения «Ряд цил. 2, зонд 1 исправен»
1)Нагрузка, %
2) Ряд цилиндров 2, зонд 2: Напряжение лямбда-зонда после катализатора, В
3)Ряд цилиндров 2: TV-сдвиг [мс]
4)Результат, тест ВКЛ / тест ВЫКЛ / ряд 2, зонд 1 исправен/ ряд 2, зонд 1
неисправен
Блок измеряемых величин 039:
V-образныи двигатель, Базовая установка
Лямбда-зонды, расположенные после катализатора, перепутаны
— Функция 04 (Базовая установка)
— Активировать экспресс-опрос, нажав на клавишу "4" (ВКЛ)
— Нажать на педаль тормоза и одновременно нажать на педаль акселератора: Частота
вращения увеличивается автоматически до 1800 об/мин -> "Тест ВКЛ"
— Дождаться появления в поле 4 сообщения "Система исправна"
1)Количество воздуха, г/с
2)Напряжение зонда, ряд цилиндров 1, зонд 2, В
3)Напряжение зонда, ряд цилиндров 2, зонд 2, В
4)Результат, тест ВКЛ / тест ВЫКЛ / система исправна / система неисправна
Блок измеряемых величин 039:
рядныи двигатель, Базовая установка
Лямбда-зонды 2 и 3 перепутаны
— Функция 04 (Базовая установка)
— Активировать экспресс-опрос, нажав на клавишу "4" (ВКЛ)
— Нажать на педаль тормоза и одновременно нажать на педаль акселератора: Частота
вращения увеличивается автоматически до 1800 об/мин -> "Тест ВКЛ"
— Дождаться появления в поле 4 сообщения "Система исправна"
1)Количество воздуха, г/с
2)Напряжение зонда, ряд цилиндров 1, зонд 2, В
3)Напряжение зонда, ряд цилиндров 2, зонд 2, В
4)Результат, тест ВКЛ / тест ВЫКЛ / система исправна / система неисправна
Блок измеряемых величин 040:
V-образныи двигатель, подогреватели лямбда-зондов, сопротивление проводки подогревателеи
1)Нагревательныи резистор, ряд цилиндров 1+2, зонд 1, Ω
2)Состояние, подогрев зонда перед кат. вкл./подогрев зонда перед кат. выкл.
3)Нагревательныи резистор, ряд цилиндров 1+2, зонд 2, Ω
4)Состояние, подогрев зонда перед кат. вкл./подогрев зонда перед кат. выкл.
Блок измеряемых величин 041: V-образныи/рядныи двигатель,
подогреватель зонда, ряд цил. 1
1)Внутр. сопротивление, ряд цилиндров 1, зонд 1, Ω
2)Состояние/коэффициент заполнения, ряд 1, зонд 1, подогрев зонда перед кат.
ВКЛ/ВЫКЛ/%
3)Внутр. сопротивление, ряд цилиндров 1, зонд 2, Ω
4)Состояние/коэффициент заполнения, ряд 1, зонд 2, подогрев зонда после кат.
ВКЛ/ВЫКЛ/%
Блок измеряемых величин 042:
рядныи двигатель, Подогреватель лямбда-зонда
1)Внутреннее сопротивление, Ом
2)Состояние/коэффициент заполнения, подогрев зонда перед кат. ВКЛ/ВЫКЛ/%
3)
4)
Блок измеряемых величин 042:
V-образныи двигатель, подогреватели зондов, провода отсоединены от подогревателеи
1)Внутр. сопротивление, ряд цилиндров 2, зонд 1, Ω
2)Состояние/коэффициент заполнения, подогрев зонда перед кат. ВКЛ/ВЫКЛ/%
3)Внутр. сопротивление, ряд цилиндров 2, зонд 2, Ω
4)Состояние/коэффициент заполнения, ряд 2, зонд 2, подогрев зонда после кат.
ВКЛ/ВЫКЛ/%
Блок измеряемых величин 043:
Базовая установка
Старение зонда послк кат., ряд цил. 1
— Функция 04 (Базовая установка)
— Активировать экспресс-опрос, нажав на клавишу "4" (ВКЛ)
— Нажать на педаль тормоза и одновременно нажать на педаль акселератора: Частота
вращения увеличивается автоматически до 1800 об/мин -> «Тест ВКЛ»
— Дождаться появления в поле 4 сообщения «Ряд цил. 1, зонд 2 исправен»
1)Число оборотов, об/мин
2)Температура ОГ/катализатора, ряд цил. 1, °C
3)Напряжение зонда, ряд цилиндров 1, зонд 1, В
4)Результат, тест ВКЛ / тест ВЫКЛ / ряд 1, зонд 2 исправен/ ряд 1, зонд 2
неисправен
или тест ВКЛ / тест ВЫКЛ / ряд 3, зонд 2 исправен/ ряд 3, зонд 2
неисправен
Блок измеряемых величин 044:
Базовая установка
Старение зонда послк кат., ряд цил. 2
— Функция 04 (Базовая установка)
— Активировать экспресс-опрос, нажав на клавишу "4" (ВКЛ)
— Нажать на педаль тормоза и одновременно нажать на педаль акселератора: Частота
вращения увеличивается автоматически до 1800 об/мин -> "Тест ВКЛ"
— Дождаться появления в поле 4 сообщения «Ряд цил. 2, зонд 2 исправен»
1)Число оборотов, об/мин
2)Температура катализатора, ряд цил. 2, °C
3)Напряжение зонда, ряд цилиндров 2, зонд 1, В
4)Результат, тест ВКЛ / тест ВЫКЛ / ряд 2, зонд 2 исправен/ ряд 2, зонд 2
неисправен
или тест ВКЛ / тест ВЫКЛ / ряд 4, зонд 2 исправен/ ряд 4, зонд 2
неисправен
Блок измеряемых величин 044:
Базовая установка
Старение зонда послк кат., рядныи двигатель
— Функция 04 (Базовая установка)
— Активировать экспресс-опрос, нажав на клавишу "4" (ВКЛ)
— Нажать на педаль тормоза и одновременно нажать на педаль акселератора: Частота
вращения увеличивается автоматически до 1800 об/мин -> "Тест ВКЛ"
— Дождаться появления в поле 4 сообщения «Ряд цил. 2, зонд 2 исправен»
1)Число оборотов, об/мин
2)Температура катализатора, °C
3)Напряжение зонда, ряд цилиндров 1, зонд 3, В
4)Результат, тест ВКЛ / тест ВЫКЛ / ряд 1, зонд 3 исправен/ ряд 1, зонд 3
неисправен
или тест ВКЛ / тест ВЫКЛ / ряд 3, зонд 3 исправен/ ряд 3, зонд 3
неисправен
Блок измеряемых величин 045:
не используется
Блок измеряемых величин 046:
Базовая установка
Проверка конвертации катализатора, ряд 1/3
— Экспресс-опрос блоков 034 / 035 / 036 / 037 / 038 / 039 / 043 / 044
должен завершиться выводом сообщения "исправно/в норме"
— Функция 04 (Базовая установка)
— Активировать экспресс-опрос, нажав на клавишу "4" (ВКЛ)
— Нажать на педаль тормоза и одновременно нажать на педаль акселератора: Частота
вращения увеличивается автоматически до 1800 об/мин -> "Тест ВКЛ"
— Дождаться появления в поле 4 сообщения «Кат. ряда 1 исправен»
1)Число оборотов, об/мин
2)Температура катализатора, ряд цил. 1, °C
3)Измеряемая величина конвертации кат., ряд 1
4)Результат, тест ВКЛ / тест ВЫКЛ / кат. ряда 1 исправен/ кат. ряда 1 неисправен
или тест ВКЛ / тест ВЫКЛ / кат. ряда 3 исправен/ кат. ряда 3 неисправен


Комментарии 17
А в PDF файле есть у кого?

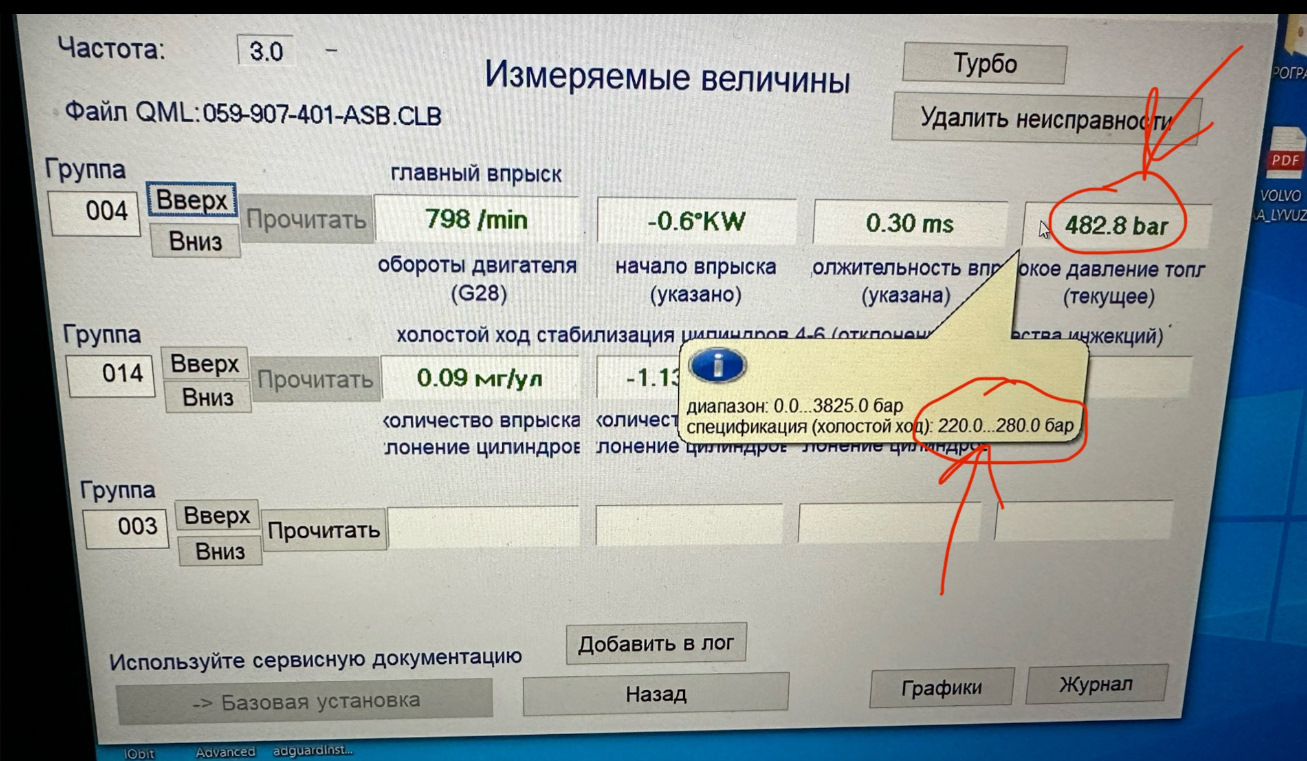

кто подскажет, почему тут завышены параметры и что они означают. туарег 3л дизель, иногда долго крутит стартер, потом с пол тычка заводится, пока ночь не постоит с утра может повторится.
отличная информация, все удобно и понятно)
Не в курсе на вторых лямбда зондах отключается подогрев после прогрева или постоянно подогревается?
Подкажите, может знаете описание групп електроника АКПП
13 группы нет
а температуру акпп где посмотреть?
Спасибо! Все четко и понятно!
У меня в 016 группе 4 окошка с напряжениями подскажите что это за напряжения и сколько должно быть
очень полезно, спасибо, но у вас случайно нет инфы про 254 группу
Супер! Очень полезная информация, очень удобно, когда её не нужно собирать по крупицам. Спасибо!
Ну вот, уже что-то нашёл для изучения.
Спасибо за труды. Буду осваивать "новую игрушку" для себя.
Очень полезная информация а закладки и изучать.
а где взять базовые значения, чтобы сравнить с текущими?
Нашли какие должны быть значения ?
А, в ответ -тишина!
=)))
