M3 (англ. Light tank M3) — американский лёгкий танк периода Второй мировой войны. Широко известен также под названием «Стюарт» (англ. Stuart), данным ему в войсках Великобритании в честь генерала Гражданской войны в США Джеба Стюарта.

M3 был создан в 1938—1941 годах на базе лёгкого танка M2. «Стюарт» серийно выпускался с марта 1941 по июнь 1944 года, неоднократно подвергаясь модернизациям по ходу выпуска. Всего было построено 23 685 танков этого типа, что сделало «Стюарт» самым многочисленным лёгким танком в истории мирового танкостроения.

Во Второй мировой войне «Стюарт» активно использовался войсками США, а также в значительных количествах поставлялся по программе ленд-лиза в Великобританию, СССР, Китай, войскам «Свободной Франции» и НОАЮ. После войны устаревшие к тому времени, но всё ещё многочисленные «Стюарты» продавались во многие другие страны, в некоторых из которых они состояли на вооружении до 1990-х годов.
Свою историю «Стюарт» ведёт от британского танка «Виккерс 6-тонный», одного из наиболее распространённых танков в мире в межвоенный период. Именно на основе его конструкции был в 1933—1934 годах создан американский танк T5, ставший родоначальником всей линейки серийных лёгких танков США[4].

Разработки, приведшие к созданию M3, были начаты в 1938 году, когда опыт гражданской войны в Испании показал, что развитие стрелкового оружия сделало легкобронированную бронетехнику крайне уязвимой даже для обычного пехотного вооружения, не говоря уже о специализированных противотанковых средствах. 15 апреля 1938 года было проведено совещание по вопросам дальнейшего развития танковой программы, на котором было сформулировано, что состоящие на вооружении лёгкие танки M2 с максимальной толщиной брони 15,8 мм уязвимы для огня крупнокалиберных пулемётов на дистанциях в 700 метров, и уже в недалёком будущем развитие пулемётов может увеличить эту дистанцию до 900 м. Вооружение M2, ограничивавшееся одним 12,7-мм и двумя 7,62-мм пулемётами было также признано совершенно недостаточным, армии явно нужна была качественно новая машина.

Первоначальный вариант будущего танка, предложенный подполковником Г. М. Бернсом, отличался крайним упрощением и удешевлением конструкции, вызванным скудным финансированием армии в те годы. По замыслу, это должен был быть лёгкий 7-тонный безбашенный танк с экипажем из двух человек, защищённый бронёй толщиной до 38 мм и вооружённый 37-мм пушкой и 7,62-мм пулемётом, размещёнными в лобовом листе корпуса. Такая компоновка позволяла использовать в конструкции танка множество узлов гражданских автомобилей и значительно снизить стоимость машины, но развития этот проект так и не получил.

Два других предложения по компоновке новой машины были представлены майором Дж. К. Кристмасом (John K. Christmas) в июле того же года. Первый вариант был схож с предложением Бернса, хотя весил на две тонны больше. После доработок, проект получил 3 августа 1938 года обозначение T6. Единственный экземпляр этого танка был собран в июне 1939 года, но вскоре все работы по этому варианту были прекращены. Развитие получил второй предложенный Кристмасом проект — 10,5-тонный танк, вооружённый 37-мм пушкой в одноместной вращающейся башне со спаренным с ней 7,62-мм пулемётом, а также вторым пулемётом в лобовом листе корпуса. Танк должен был приводиться в движение радиальным авиационным мотором «Континенталь» W-670 и быть защищённым 25-мм бронёй. Именно эта концепция и послужила в дальнейшем отправной точкой для работ по новому танку.

Результатом наработок стала модификация лёгкого танка M2 — M2A4, запущенная в производство приказом от 29 декабря 1938 года. От предшественников новую машину отличала двухместная башня, оснащённая 37-мм пушкой M3A1 и спаренным с ней 7,62-мм пулемётом, утолщённое до 25 мм вертикальное бронирование и два дополнительных 7,62-мм пулемёта в спонсонах корпуса. С мая 1940 года по март 1941 года было выпущено 365 танков этой версии, ставшей прямым предшественником M3
Несмотря на успешную эксплуатацию M2A4, танк явно нуждался в переработке устаревшей ходовой части. Помимо этого, приказ от 3 июня 1940 года рекомендовал к производству с 1941 года танки с увеличенной до 38 мм толщиной лобового бронирования. Модифицированный вариант танка 5 июля 1940 года получил обозначение light tank M3[7]. Помимо усиленного бронирования и переработанной подвески, лучше распределявшей нагрузку и снижавшей давление на грунт, танк получил клёпаные корпус и башню. С марта 1941 года, когда этот танк сменил в производстве M2A4, и до прекращения серийного производства в июле 1942 года, с единственным дополнительным танком этого варианта, выпущенным в октябре того же года, было произведено 4525 танков этого варианта, известного также под его британским обозначением Stuart I[7]. Помимо этого, в ходе серийного выпуска с июня 1941 года до августа 1942 года, с дополнительными 4 машинами, выпущенными в январе 1943 года, было произведено 1285 «Стюартов» M3 с дизельным двигателем «Гайберсон», получивших официальное обозначение light tank M3 (diesel), а в британских войсках известных как Stuart II[7]. В число 5810 выпущенных танков этого типа входят также так называемые «гибридные» версии, выпускавшиеся с улучшениями, накопившимися в ходе производства.

Ещё до начала производства «Стюартов», опыт боевых действий в Европе показал очень опасный недостаток клёпаных корпусов — при попадании в них снаряда, а порой даже и пули крупного калибра, из-за деформации броневых листов заклёпки отскакивали внутрь танка, становясь дополнительными поражающими элементами. Более того, броня могла полностью отразить снаряд, но отскочившие заклёпки поражали экипаж столь же надёжно, как и его взрыв внутри танка[8]. В связи с этим, после тестирования корпусов M3 артиллерийским обстрелом, исследовательский комитет 27 декабря 1940 года рекомендовал производство танка M3 со сварной башней, поскольку именно башня являлась наиболее уязвимой в этом отношении. Вариант с гранёной сварной башней с клёпаной командирской башенкой и утолщённой до 51 мм маской орудия, производившийся с апреля 1941 года, известен как «Стюарт» Тип 2 (англ. Stuart Type 2). Аналогичные танки, но с дизельным двигателем, известны в литературе как «Стюарт» Тип 3 (англ. Stuart Type 3)[9]. Помимо повышения защиты экипажа, сварная конструкция, за счёт избавления от полосок и уголков каркаса, уменьшала вес танка, а также несколько увеличивала внутреннее пространство.

Приказ от 27 марта 1941 года требовал скорейшей замены собиравшейся из поверхностно закалённых броневых плит башни, и вскоре M3 получили новую полностью сварную башню из гомогенной стали характерной подковообразной формы; борта и корма башни изготавливались из единой гнутой детали. На башнях этого варианта всё ещё сохранялась командирская башенка, но теперь она приобрела круглую форму и избавилась от смотровых щелей, наблюдение за полем боя стало осуществляться при помощи перископов. Этот вариант, выпускавшийся с октября 1941 года, известен в литературе как «Стюарт» Тип 4 (англ. Stuart Type 4), а его дизельная версия — как «Стюарт» Тип 5 (англ. Stuart Type 5).

Постепенно накапливавшиеся в ходе производства и эксплуатации ранних «Стюартов» улучшения привели к появлению переработанной версии, получившей обозначение M3A1, в Великобритании известной как Stuart III, а в литературе — «Стюарт» Тип 10, запущенной в производство в мае 1942 года. Всего до конца серийного производства в феврале 1943 года был выпущен 4621 танк этой модификации, в том числе 211 оборудованных дизельным двигателем машин, получивших в британской армии название Stuart IV, а в литературе известных как «Стюарт» Тип 11 (англ. Stuart Type 11). Танки этой версии получили новую башню подковообразной формы с утолщённым до 32 мм бортовым и кормовым бронированием, вращающимся полом башни, известным как башенная «корзина», электроприводом башни, стабилизатором орудия в вертикальной плоскости и многими другими усовершенствованиями. Кроме того, M3A1 получили новый корпус, собиравшийся в основном при помощи сварки, и переработанное боевое отделение без пулемётов в спонсонах корпуса. Версия M3A1 с полностью сварным корпусом, производство которой началось вскоре, в литературе известна как «Стюарт» Тип 12 (англ. Stuart Type 12) или M3A1 «поздних» серий, а её оснащённый дизельным двигателем вариант — как «Стюарт» Тип 13 (англ. Stuart Type 13). Планировалось также использование для этого варианта индекса M3A2, но в итоге он так и остался невостребованным.

Помимо этого, до начала серийного выпуска M3A1 было произведено 4 так называемых «гибридных» варианта «Стюартов», получивших новую башню вместе с другими улучшениями, накопившимися в ходе серийного производства, с целью как можно скорее внести их в серийные машины. Однако зачастую частичные изменения лишь усложняли танк, не давая желаемого эффекта, и особой популярностью у экипажей «гибридные» «Стюарты» не пользовались.

Танки M3 ранних вариантов были классифицированы как «ограниченно стандартные» в мае 1943 года, хотя в реальности были в основном заменены в войсках на более новые машины ещё к 1942 году, а в следующем месяце в эту категорию были переведены и M3A1. В июле того же года были переведены в класс «устаревших» ранние M3, а также дизельный вариант M3A1, из-за сложностей в обеспечении армейских частей двумя видами топлива.

В апреле 1942 года танковое командование подало запрос на оснащение M3A1 корпусом из наклонных бронеплит, схожим с разрабатывавшимся M5. Новый вариант танка получил обозначение M3A3, и за время серийного производства с января 1942 по сентябрь 1943 года было выпущено 3427 танков этого варианта, известного в британской армии под названием Stuart V, а в литературе — как «Стюарт» Тип 14 (англ. Stuart Type 14). Помимо нового корпуса с наклонными верхним лобовым и верхними бортовыми листами, значительно увеличившими внутренний объём и улучшившими условия работы экипажа, танк получил изменённую башню с кормовой нишей, в которой размещалась радиостанция, и противопылевые фальшборты, закрывавшие верхнюю часть гусениц. Почти все выпущенные M3A3 были поставлены в другие страны по программе ленд-лиза.

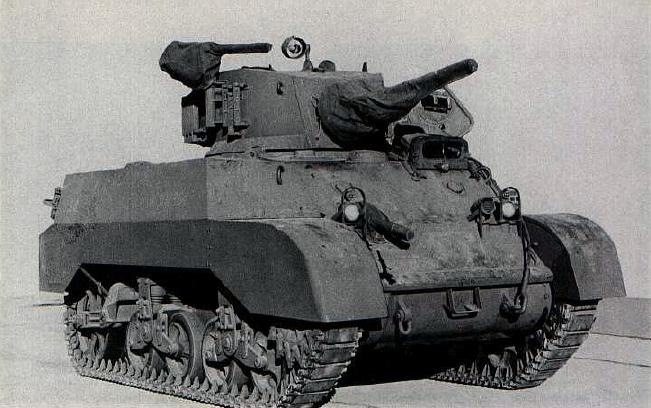

К 1941 году промышленность уже не справлялась с обеспечением M3A авиационными двигателями, что заставило искать им подходящую замену. 6 июня 1941 года было одобрено производство прототипа, оснащённого двумя автомобильными двигателями «Кадиллак» с автоматической коробкой передач, получившего обозначение M3E2. Башня прототипа была аналогична модификации M3A1. Новой машине 13 ноября того же года было присвоено обозначение M4. Позже прототип M3E2 был оснащён сварным корпусом из гомогенной стальной брони с наклонным лобовым листом, получив обозначение M3E3, и в таком виде послужил основой для серийного танка. Тем временем, с февраля 1942 года началось производство нового среднего танка M4 «Шерман», и чтобы избежать путаницы, лёгкий танк получил новое название — M5, под которым он и был запущен в производство в апреле 1942 года. Всего до окончания серийного производства в декабре того же года было выпущено 2074 танка этой модификации, в том числе 1470 на заводах «Кадиллак» в Детройте и Мичигане, 354 на заводах «Дженерал Моторс» в Саутгейте и 250 на заводах компании Мэсси Харрис (Massey Harris Co.).

Тем временем, было начато производство модификации M3A3, которая помимо корпуса по типу M5 получила множество других нововведений, включая новую башню с кормовой нишей. Вариант M5, оснащённый ею, 24 сентября 1942 года получил обозначение M5A1 и вскоре начал заменять M5 на сборочных линиях. До окончания серийного производства в апреле — июне 1944 года было выпущено 6810 танков этой модификации, ставшей самой массовой версией «Стюарта».

С появлением M5A1, M5 были классифицированы как «ограниченно стандартные», сами же M5A1 перешли в эту категорию в июне 1944 года, с появлением более современного лёгкого танка M24 «Чаффи», но, несмотря на это, активно использовались до самого конца войны.

На основе танков M3/M5 с января 1941 года разрабатывался лёгкий танк T7, который должен был стать их дальнейшим развитием. Танк отличался от своих предшественников более толстой бронёй с рациональными углами корпуса, но его вооружение состояло из той же 37-мм пушки, с заменой в перспективе на 57-мм. К 1942 году стала ясна слабость подобного орудия, поэтому в качестве основного вооружения стала рассматриваться 75-мм пушка. В процессе всех этих усовершенствований вес машины вырос до 27 тонн, что привело 6 сентября 1942 года к её переклассификации в средний танк M7. Тестирование первых трёх прототипов, законченных к октябрю 1942 года, показало, что их масса ещё более выросла по сравнению с проектной. В итоге оказалось, что новый танк, постепенно ставший средним, уступает при этом по своим характеристикам уже находящемуся в производстве M4 «Шерман», так что заказ на производство M7 был отменён[19]. «Наследником» M3 в итоге стал лёгкий танк M24 «Чаффи», во многом определивший облик послевоенного лёгкого танка — машины с противопульным бронированием, но мощной пушкой, способной эффективно поражать средние танки противника.

Компоновка танка с задним расположением двигателя и передним — агрегатов трансмиссии. Экипаж танка состоял из четырёх человек — механика-водителя и стрелка, расположенных в отделении управления, и заряжающего с командиром, выполнявшим также функции наводчика, размещавшихся в двухместной башне.

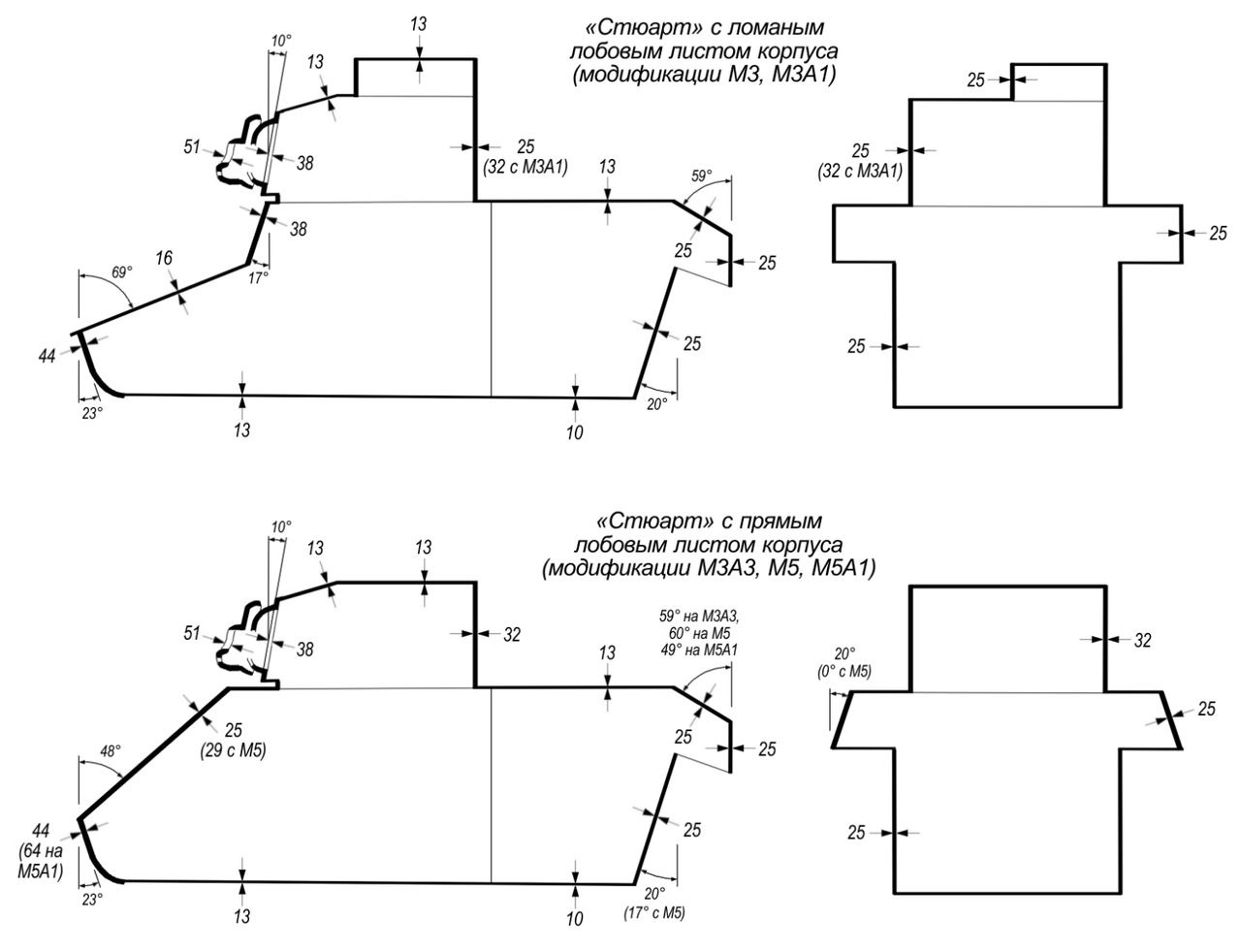

«Стюарты» имели дифференцированную противопульно-противоснарядную броневую защиту. Броневой корпус танка имел простую коробчатую форму и собирался из катаных броневых плит и броневых листов, за исключением литых нижней лобовой детали и маски орудия.

На ранних «Стюартах» модификации M3 корпус собирался при помощи заклёпок из поверхностно закалённых броневых плит и броневых листов на каркасе из подкладных полосок и уголков. Затем на танках M3A1 ранних серий корпус начал собираться частично при помощи сварки с использованием плит из гомогенной стали, а начиная с M3A1 поздних серий перешли к полностью сварным корпусам. Лобовая часть танка имела ступенчатую форму и состояла из вертикальной верхней лобовой детали толщиной 38 мм и углом наклона 17° к вертикали, средней сильно наклонённой детали толщиной 16 мм, расположенной под углом 69°, и литой гнутой нижней детали, расположенной под углом от 23° до 90° к вертикали. Бортовые листы корпуса имели толщину 25 мм и устанавливались строго вертикально. Кормовая часть танка собиралась из бронеплит толщиной 25 мм и состояла из большой нижней детали, расположенной под углом 20°, и козырька, состоявшего из верхней и средней деталей, расположенных под углами 59° и 0° соответственно. Крыша танка имела толщину 13 мм, а днище — от 10 мм в моторном отделении до 13 мм в передней части. Начиная с модификации M3A1, корпуса «Стюартов» оснащались внутренней обивкой, смягчавшей вызванные жёсткой подвеской частые удары экипажа о корпус машины при движении по неровной поверхности[22].

«Стюарты» модификации M3A3 получили новый полностью сварной корпус из наклонно расположенных катаных гомогенных броневых плит с увеличенным внутренним объёмом. Состоявшая из двух деталей ступенчатая верхняя лобовая часть была заменена единой деталью толщиной 25 мм, расположенной под углом 48° к вертикали. Кроме того, люки стрелка и механика-водителя были перенесены на крышу танка, что дополнительно повысило снарядостойкость лобовой части. Наклонными также стали верхние бортовые детали, расположенные под углом 20°. Бронирование кормовой и нижней бортовой частей танка осталось без изменений.

Корпус M5 был схож с корпусом M3A3, отличаясь утолщённой до 29 мм верхней лобовой деталью, строго вертикальными бортовыми листами и изменёнными углами наклона верхней и нижней кормовых деталей — 60° и 17° соответственно. Корпус M5A1 отличался от M5 новой литой нижней лобовой деталью переменной толщины, от 38 до 64 мм, а также вновь изменённым углом наклона кормовых деталей — 49° и 17°.

Посадка и высадка командира и заряжающего осуществлялась через люк (начиная с M3A1 — два индивидуальных люка) в крыше башни, а механика-водителя и стрелка — через люки в верхней лобовой детали корпуса (на модификациях с наклонным лобовым листом — в крыше корпуса).

Основным вооружением танка являлась 37-мм пушка M6, бывшая танковым вариантом противотанковой пушки M3. Длина ствола орудия составляла 53,1 калибра / 1965 мм на ранних машинах, но вскоре была доведена до 56,6 калибров / 2094 мм. Пушка оборудовалась полуавтоматическим вертикальным клиновым затвором с механизмом извлечения стреляной гильзы, гидравлическим тормозом отката и пружинным накатником. Начиная с модификации M3A1, на орудии стал устанавливаться перископический прицел M4 или M5A1. Теоретическая скорострельность орудия достигала 30 выстрелов в минуту, но в реальности была значительно меньше[24]. Из-за задержек с поставками пушек M6 некоторые «Стюарты» ранних серий получили 37-мм пушки модели M5 в установке M20, аналогичные устанавливавшимся на танке M2A4. M3 с такими орудиями легко отличимы по размещённым под стволом противооткатным устройствам, вынесенным за пределы башни и прикрытым броневым кожухом[25].

Орудие размещалось в спаренной с пулемётом установке M22 (на ранних M3), M23 (поздние M3, M3A1 и M5) или M44 (M3A3 и M5A1). Вертикальная наводка, в пределах −10…+20°, а на M3 с ручным поворотом башни и точная горизонтальная, в пределах ±10°, осуществлялись при помощи секторного механизма, имелась также возможность наводки качанием орудия при помощи плечевого упора. На модификациях с электроприводом башни горизонтальная наводка осуществлялась исключительно её поворотом. Начиная с модификации M3A1, орудие оборудовалось стабилизатором в вертикальной плоскости, многократно повышавшим точность стрельбы на ходу, но в реальности этот сложный механизм, требовавший специальной подготовки экипажа, чаще всего отключался[26]. Для наведения орудия использовался телескопический прицел M40A2 (поле зрения 9°, увеличение ×1,44) входящий в состав перископа М4А1 . Также на танках модификаций M3A3 применялись телескопические прицелы М54LS[27]а на модификации M5A1 — M70DS[28] (поле зрения 12°19′, увеличение ×3) различаюхшися только прицельными сетками.
Помимо пушки, вооружение танка модификации M3 составляли пять 7,62-мм пулемётов «Браунинг» M1919A4. Один из них находился в спаренной с пушкой установке и управлялся командиром, другой был расположен в шаровой установке в лобовом листе корпуса и обслуживался стрелком. Ещё два размещались в бортовых спонсонах, огонь из них вёл дистанционно механик-водитель при помощи спусковых тросов. Угол наведения шаровых установок этих пулемётов был ограничен, и наведение их на цель осуществлялось обычно поворотом всей машины. Пятый, зенитный, пулемёт был размещён на турели на крыше башни. Начиная с модификации M3A1, отказались от установки бортовых пулемётов и заменили спаренный с пушкой пулемёт более приспособленным к установке в танках вариантом M1919A5. Боекомплект пулемётов, в зависимости от модификации, варьировался от 6250 до 8470 патронов, большей частью размещённых в надгусеничных нишах.

Для самообороны экипажа, танки оснащались пистолетом-пулемётом Томпсона калибром 11,43 мм, 350—540 (в зависимости от модификации танка) патронами к нему и 14 ручными гранатами (4 оборонительных MkII, 2 наступательных MkIIIA2, 4 дымовых M15 и 2 зажигательных).
Наблюдение за полем боя на «Стюартах» модификации M3 велось через десять закрытых бронестёклами смотровых щелей, из которых четыре располагались в лобовой части корпуса, а остальные шесть — в командирской башенке. На машинах с «подковообразной» башней смотровые щели в башенке были поначалу ликвидированы, а наблюдение за полем боя стало вестись при помощи перископа. Однако его установка в крыше башенки оказалась неудачной, и уже в ходе серийного производства в командирской башенке вновь появились четыре смотровых щели[36]. Окончательно проблемы со смотровыми приборами были разрешены только на модификации M3A1, башня которой лишилась командирской башенки и получила два перископических прибора наблюдения M4A1, для командира и заряжающего. Кроме того, наблюдение могло вестись через смотровые щели в бронезаслонках, расположенных в бортах и корме башни трёх портов для стрельбы из личного оружия, которые были убраны только на модификациях M3A3 и M5A1. Свои наблюдательные приборы имелись у водителя и стрелка-радиста.

Все «Стюарты» оборудовались радиостанцией. На модификациях M3 и M3A1 устанавливалась радиостанция модели SCR 210, размещавшаяся в спонсоне корпуса и обслуживавшаяся стрелком-радистом. Командирские машины оборудовались более мощной радиостанцией SRC 245. На танках модификации M5 устанавливалась радиостанция SCR 508, SCR 528 или SCR 538, имевшая только голосовой режим связи, на дальность до 15 км. Командирские машины оборудовались мощной радиостанцией SCR 506, имевшей дальность связи до 80 км в голосовом и 120—160 км в телеграфном режиме. На «Стюартах» модификации M3A3 и M5A1, кроме командирских машин, радиостанция была перенесена в кормовую нишу башни, где работу с ней осуществлял командир танка. Кроме этого, «Стюарты» всех модификаций оборудовались внутренним телефонным переговорным устройством RC 61.
На модификациях «Стюарта» с M3 по M3A3 устанавливался авиационный 7-цилиндровый радиальный бензиновый двигатель воздушного охлаждения «Континенталь» W-670-9A с рабочим объёмом 10,95 л и мощностью 250 л. с. при 2400 об/мин. Топливом для него служил авиационный бензин с октановым числом не ниже 92, в случае крайней необходимости — другой бензин, с октановым числом не ниже 82[37]. На части M3 и M3A1 вместо него устанавливался 9-цилиндровый радиальный четырёхтактный дизельный двигатель воздушного охлаждения «Гайберсон» T-1020-4ruen рабочим объёмом 16,73 л и мощностью 220 л. с. при 2200 об/мин.

Четыре топливных бака, вместимостью 51 литр каждый, размещались в моторном отделении и надгусеничных нишах. Высокое потребление топлива авиационным двигателем привело к тестированию в сентябре — ноябре 1941 года установки дополнительных внешних баков. Вскоре на оснащённые такими двигателями «Стюарты» стали устанавливаться на надгусеничных нишах два 94,6-литровых цилиндрических бака, сбрасываемых изнутри танка, что позволило почти вдвое увеличить запас хода танка. Выхлопные газы выводились через карман между нижней и средней кормовыми бронеплитами.

На «Стюартах» M5 и M5A1 двигательная установка состояла из спарки автомобильных бензиновых двигателей жидкостного охлаждения конфигурации V8 «Кадиллак» Series 42, каждый рабочим объёмом 5,67 л и мощностью 110 л. с. при 3400 об/мин. Спаренный блок этих двигателей размещался аналогично радиальным, радиатор системы охлаждения размещался над двигателем.

Начиная с модификации M3A1, «Стюарт» оборудовался дополнительным бензиновым генератором, призванным обеспечивать питание многочисленного электрооборудования танка при отключённом главном двигателе.
M3 оснащались механической трансмиссией, в состав которой входили:

установленный непосредственно на двигателе многодисковый главный фрикцион сухого трения;
карданный вал;
находящаяся в передней части танка пятиступенчатая синхронизированная коробка передач;
заключённый в единый корпус с коробкой передач дифференциал, служивший также для торможения одной из полуосей или всего танка;
однорядные бортовые передачи с двухдисковыми фрикционами сухого трения.
Танки M5, помимо автомобильных двигателей, получили и автомобильную автоматическую коробку передач «Кадиллак» Hydra-Matic. В состав трансмиссии танков с такими двигателями входили:

две установленные на двигателях гидромуфты;
две автоматические пятиступенчатые коробки передач с гидравлическим управлением;
два карданных вала;
двухступенчатый планетарный редуктор, соединявший потоки мощности от обоих двигателей;
двухступенчатый дифференциал;
однорядные бортовые передачи с двухдисковыми фрикционами сухого трения.
Применение на танке автоматической коробки передач усложнило обслуживание и ремонт трансмиссии, но облегчило обучение и работу водителя.
