Механический впрыск. Основные системы Jetronic

Меня многие спрашивают всегда что такое этот джетроник, где стоит, почеву его боятся, но я решил превести кое какие пояснения по этому поводу в своем БЖ, многим должно быть интересно.

Jetronic™ — коммерческое обозначение СВТ, разработанных немецкой компанией Robert Bosch GmbH для автомобильных бензиновых моторов и широко применявшихся в европейском автомобилестроении с конца 1960-х до 2000-х годов (ту или иную систему Jetronic использовали все без исключения европейские производители массовых автомобилей).

D-Jetronic
От немецкого Druck — давление. Электронноуправляемая СВТ, регулирующая подачу бензина по импульсному циклу на основе показаний датчика абсолютного давления. Разработана в середине 1960-х годов как возможная массовая замена постоянно усложняющимся карбюраторам. Впервые появилась на Volkswagen Typ-3 66-го модельного года. Наиболее известные носители: Volkswagen Typ-4, Porsche 914/4, Mercedes-Benz W114 (CE), Mercedes-Benz W108/109 (SE), Opel Commodor/Admiral/Diplomat 2.8, Citroen DS21/DS23/SM, Volvo P1800, Volvo 142/144, Saab 99E, Renault R17, Lancia 2000HF. Последними машинами с данной СВТ стали модели 75-го модельного года Jaguar XJ-S и Jaguar XJ Mark-I.

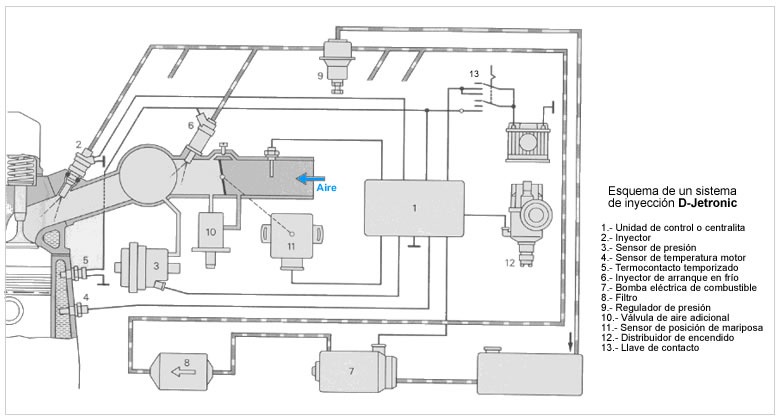

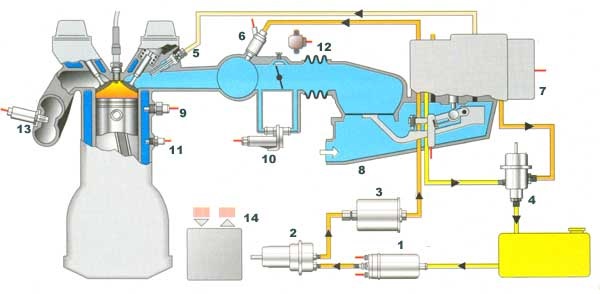

В данной СВТ состав смеси определяется по принципу карбюраторных моторов — на основе уровня разрежения во впускном коллекторе. Помимо датчика абсолютного давления, расположенного в задроссельном пространстве впускного коллектора, данная СВТ обязательно имеет общую дроссельную заслонку на все цилиндры, электрический бензонасос низкого давления, электромагнитные форсунки по числу цилиндров, общую электромагнитную форсунку холостого хода. За исключением дроссельной заслонки и терморегулятора холостого хода какие-либо механические узлы, влияющие на регулировку качества/количества смеси отсутствуют. Общее управление осуществляется электронным аналоговым модулем. Обратная связь не предусмотрена.

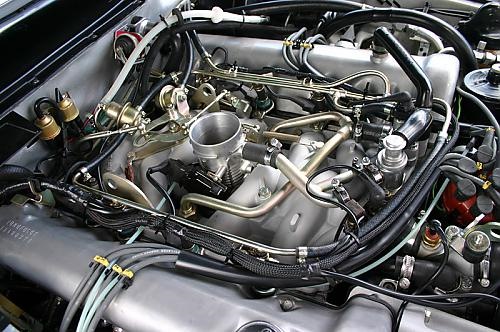

В середине 1970-х исключительно ввиду низкой надёжности аналоговых модулей управления, на некорректную работу которых приходилось подавляющая часть обращений в сервис, была практически вытеснена из крупносерийного автомобилестроения. Сама же идея электронноуправляемой СВТ на основе датчика абсолютного давления не была забыта и реализована тем же Bosch в 2000-х и далее.

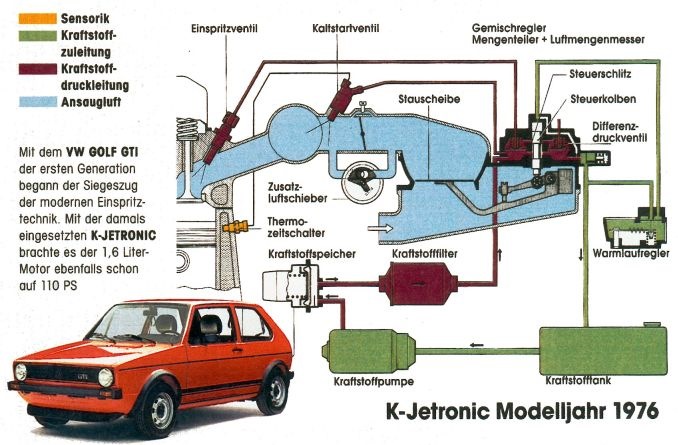

K-Jetronic
От немецкого Kontinuierlich — непрерывный. Изначально механическая СВТ, без наличия какой-либо управляющей электроники, регулирующая подачу бензина по непрерывному циклу посредством механического расходомера воздуха. Была разработана в начале 1970-х как возможная замена механическим СВТ на основе дизельных ТНВД, типа Bosch/Kugelfischer. Ввиду сложности и дороговизны применялась только на относительно мелкосерийных модификациях псевдоспортивного плана. Впервые появилась на Porsche 911 2.4 73-го модельного года для американского рынка. Наиболее известные носители: Porsche 911 74-83, Porsche 911 turbo 75-89, Porsche 924/924 turbo, Porsche 928 78-85, Mercedes-Benz W116 (SE), Audi 80 GTE, Volkswagen Scirocco GTi/GLi, Audi 100 5E, Volkswagen Golf GTi (I), Volkswagen Golf (II), Ford Capri/Granada 2.8, Ford Escort RS/XR3i 1.6 (Mark-III и Mark-IV), Ferrari 512BB. Последней машиной с данной СВТ стал Porsche 911 turbo (typ-964) 91-92.[1]

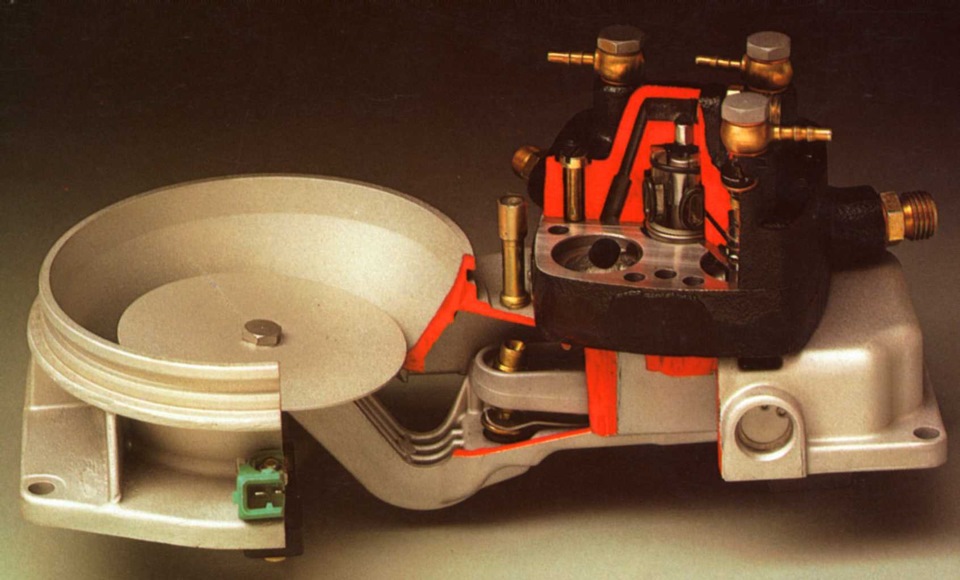

Визуальной особенностью данной СВТ является уникальный агрегат, состоящий из дозатора-распределителя, механически регулирующего подачу бензина в зависимости от силы воздушного потока (объёма воздуха, проходящего через тарированный рестриктор). Индивидуальные топливопроводы, отходящие от распределителя, имеют некое визуальное сходство с распределителем зажигания, но в отличие от последнего, в топливном распределителе нет вращающихся деталей и топливо поступает во все трубопроводы с одинаковым давлением и постоянно. Помимо дозатора-распределителя данная СВТ обязательно имеет общую дроссельную заслонку (одно- или последовательно открывающуюся двух-дроссельную), находящуюся за дозатором, а также различные механические клапаны, срабатывающие либо от терморегуляторов, либо от разрежения в вакуум-системе, являющейся неотъемлемой частью K-Jetronic.

В поздних модификациях — KE-Jetronic — СВТ была дополнена различными электроклапанами и лямбда-зондом для обратной связи в случае применения на машинах с трёхкомпонентным катализатором. Однако электрооборудование всегда несло только вспомогательные функции.
K-Jetronic оказалась системой сложной, дорогой и требующей квалифицированного ТО. Она не получила широкого распространения. Её уделом были относительно дорогие машины. Глобальным минусом данной СВТ были её механическая изощрённость при относительно невысокой надёжности. И хотя СВТ могла быть совмещена с катализаторами, как только электронные цифровые модули управления вышли на новый уровень надёжности, механическая K-Jetronic почти сразу оказалась забыта.

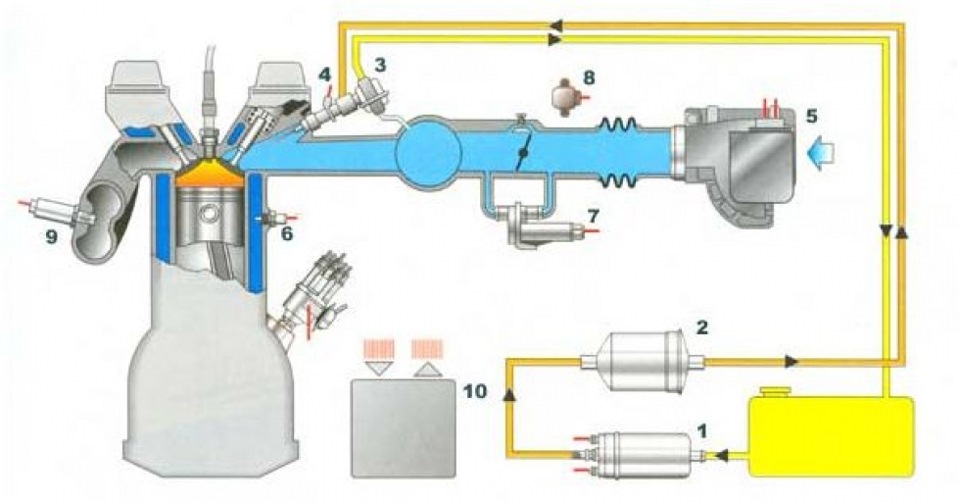

L-Jetronic

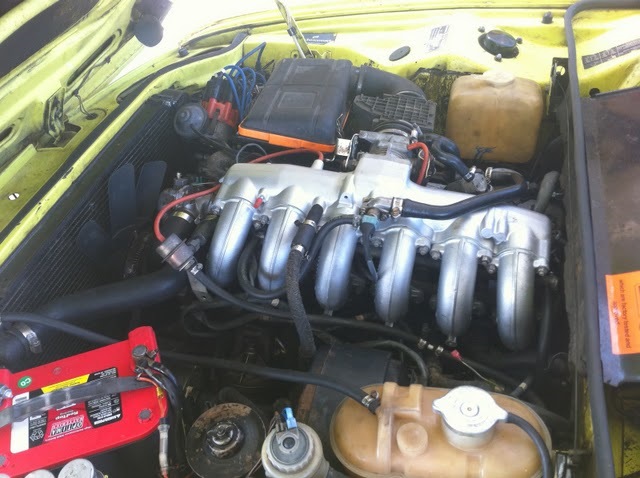

От немецкого Luftmasse — воздушная масса. Электронноуправляемая СВТ, регулирующая подачу бензина по импульсному циклу на основе показаний датчика массового расхода воздуха. Была разработана в конце 1970-х, как более технологичная и безотказная система для дорожных машин среднего и высокого ценовых сегментов. В работе система использует тот же принцип, что и K-Jetronic — качество смеси определяется исходя из объёма воздуха, прошедшего за единицу времени через рестриктор определённого диаметра. Впервые появилась на Porsche 944 82-го модельного года. Впоследствии стала настолько массовой, что применялась практически всеми известными европейскими производителями автомобилей.
Вторая электронноуправляемая СВТ от Bosch стала возможна в первую очередь ввиду повышения надёжности электронных блоков управления до уровня, близкому к абсолютному. И хотя первый образцы данной СВТ имели механический расходомер, её принципиальной основой на будущее стала технологическая новинка от Bosch — датчик массового расхода воздуха на основе накаливающейся нити. СВТ поначалу нередко именовалась как LH-Jetronic (от немецкого Luftmasse-Hitzdraht/нить накаливания), но позже даже сама Bosch вернулась к просто L-Jetronic. Помимо датчика массового расхода воздуха данная L-Jetronic обязательно имеет общую дроссельную заслонку на все цилиндры, электрический бензонасос низкого давления и электромагнитные форсунки по числу цилиндров, льющие бензин в задроссельное пространство впускного коллектора. Обратная связь была предусмотрена, но данная СВТ могла работать и без участия лямбда-зонда, который не является для L-Jetronic обязательным элементом.
L-Jetronic пережила несколько модернизаций (так называемые LE1, LE2, LE3) и оказалась работоспособной вплоть до уровня экологических требований EURO-III включительно. Постепенно была заменена более совершенными СВТ, в том числе и на основе датчиков массового расхода воздуха.

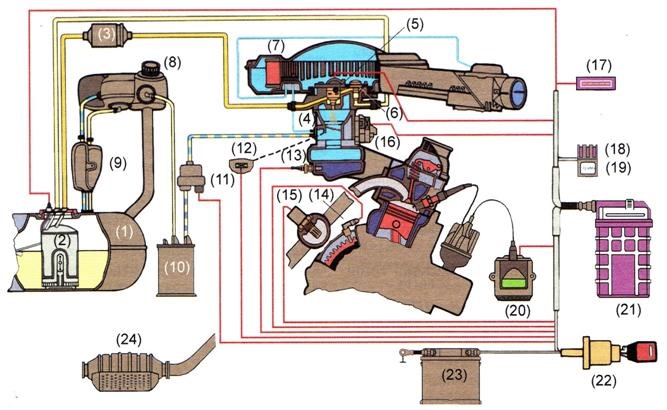

M-Jetronic
От интернационального Mono — единственный. Электронноуправляемая СВТ, регулирующая подачу бензина по импульсному циклу на основе показаний датчика абсолютного давления. Разработана в середине 1980-х на замену карбюраторам для относительно маломощных моторов европейских моделей ценового сегмента ниже среднего. Предположительно, первыми машинами, оснащёнными данной СВТ, стали начальные модификации Volkswagen Passat B3 88-го модельного года.

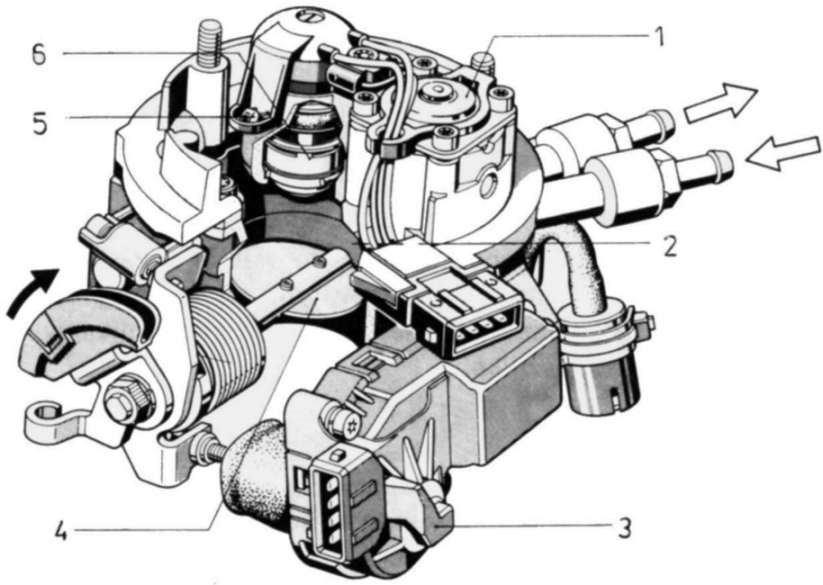

Данная СВТ по принципу работы аналогична D-Jetronic, с тем отличием, что имеет всего одну электромагнитную форсунку, располагающуюся до дроссельной заслонки, наподобие как подача бензина осуществляется в карбюраторе. Также, система уже изначально имела обратную связь по лямбда-зонду для возможности установки катализатора. В активном производстве просуществовала относительно недолго и впоследствии вытеснена более совершенными многоточечными СВТ.
