1. Краткая характеристика
АКПП A241H построена на базе коробки передач A240L (с гидравлическим управлением). Тип механизма управления межосевым дифференциалом — гидромеханическая муфта. Тип шестерен межосевого дифференциала — конические.
Режимы работы: основной — "AUTO", при буксировке или установке запасного колеса-"докатки" — "OFF". Режимы сервисного механизма: основной — "FREE"; при обслуживании — "FREE" или "LOCK", выключатель блокировки — "OFF"
Тип рабочей жидкости АКПП и системы блокировки межосевого дифференциала — ATF Type T (08886-00405). Тип масла раздаточной коробки — Transaxle oil E50 (08885-80206).
Управление блокировкой осуществляется в режиме "AUTO". При положении селектора "D" и "2" обеспечивается минимальная степень блокировки, что уменьшает сопротивление при движении на малых скоростях и маневрировании, при положении селектора "L" и "R" степень блокировки максимальна, что способствует наилучшей проходимости.

2. Общая конструкция

1. Выключатель управления блокировкой в положении "AUTO", прямолинейное движение.
Мощность передается от коробки передач через ведомую шестерню на корпус главной передачи, а затем через шлицевое соединение — на корпус межосевого дифференциала. Здесь поток мощности через сателлиты равномерно разделяется между правой и левой ведомыми шестернями, скорость вращения которых равна скорости вращения корпуса межосевого дифференциала (сателлиты вокруг своей оси не вращаются). Мощность от левой ведомой шестерни передается на корпус переднего межколесного дифференциала. Здесь, также как и в межосевом дифференциале, тяговое усилие равномерно распределяется между правой и левой полуосевыми шестернями и направляется к правому и левому приводным валам. Крутящий момент, переданный на правую ведомую шестерню межосевого дифференциала, через передачу раздаточной коробки и карданный вал передается к заднему межколесному дифференциалу.
2. Выключатель управления блокировкой в положении "AUTO", возникает разность частоты вращения передних и задних колес.
С появлением разницы в частоте вращения передних и задних колес начинает свою работу межосевой дифференциал, в результате чего возникает разность частот вращения корпуса главной передачи и корпуса переднего межколесного дифференциала. Для уменьшения этой разницы давление рабочей жидкости подается к поршням гидромеханической муфты, сжимающим пакет фрикционов. Величина создаваемой при этом силы трения зависит от условий движения автомобиля (угол открытия дроссельной заслонки, скорость автомобиля, положение селектора коробки передач) и выбирается так, чтобы обеспечивать оптимальное тяговое усилие на передних и задних колесах.

3. Выключатель управления блокировкой в положении "OFF", сервисное обслуживание / испытания тормозной системы.
В данном режиме электромагнитный клапан выключен и давление к пакету фрикционов не подается. При этом, если переднее или заднее колеса вращаются, в то время как остальные остановлены, спидометр будет показывать половинное значение скорости вращения колеса. Например, если задние колеса неподвижны (заблокированы), мощность передается на сателлиты через корпус главной передачи, корпус межосевого дифференциала и оси сателлитов, при этом правая ведомая шестерня межосевого дифференциала не вращается — сателлиты межосевого дифференциала вращаются вокруг своей оси и одновременно перемещаются вокруг правой ведомой шестерни. Частота вращения корпуса переднего межколесного дифференциала складывается из этих двух скоростей и он вращается в два раза быстрее, чем межосевой дифференциал. Ведущая шестерня привода спидометра закреплена на корпусе главной передачи и вращается со скоростью корпуса межосевого дифференциала.

3. Гидромеханическая муфта
![Гидромеханическая муфта [1]. 1 — передний межосевой дифференциал, 2 — возвратная пружина поршня, 3 — шлицы, 4 — правая часть корпуса главной передачи, 5 — поршень №2, 6 — втулка поршня, 7 — поршень №1, 8 — нажимная пластина, 9 — фрикционный диск, 10 — упорный диск, 11 — упорная шайба корпуса переднего межколесного дифференциала, 12 — шлицы, 13 — левая часть корпуса главной передачи. — Toyota Carina (5G)](https://a1.drive-data.ru/5e925f4s-960.jpg)
Муфта заключена между корпусами главной передачи и переднего межколесного дифференциала, состоит из набора фрикционных и нажимных дисков, двух поршней и прочих элементов.
![Гидромеханическая муфта [2]. 1 — нажимная пластина, 2 — поршни, 3 — корпус переднего межколесного дифференциала, 4 — корпус главной передачи, 5 — фрикционный диск. — Toyota Carina (5G)](https://a1.drive-data.ru/de925f4s-960.jpg)
Система управления ограничивает проскальзывание в межосевом дифференциале, создавая трение между фрикционными дисками и нажимными пластинами при перемещении поршней №1 и №2. Фрикционные диски шлицами своей внутренней поверхности входят в зацепление со шлицами на корпусе переднего межколесного дифференциала, нажимные пластины внешними шлицами входят в пазы внутренней поверхности корпуса главной передачи. Давление рабочей жидкости регулируется в блоке клапанов коробки передач в соответствии с углом открытия дроссельной заслонки, скоростью автомобиля и положением селектора.

4. Система управления


5. Гидравлическая система
![Система управления [2]. 1 — электромагнитный клапан, 2 — клапан управления блокировкой, 3 — левая часть картера раздаточной коробки, 4 — верхняя часть блока клапанов, 5 — регулятор давления №2. — Toyota Carina (5G)](https://a1.drive-data.ru/21925f4s-960.jpg)
Регулятор №2 находится в верхней части блока клапанов АКПП, клапан управления блокировкой и электромагнитный клапан — в левой части картера раздаточной коробки. Остальные элементы гидросистемы расположены и функционируют аналогично АКПП A240L.
Функционирование системы
1. Выключатель управления блокировкой в положении "OFF", селектор АКПП в положении "D" или "2"
Электромагнитный клапан выключен. Давление воздействует на верхнюю часть клапана управления блокировкой и сдивгает его вниз, сжимая возвратную пружину. При этом давление на поршнях гидромеханической муфты №1 и №2 сбрасывается, межосевой дифференциал работает как свободный.

2. Выключатель управления блокировкой в положении "AUTO", селектор АКПП в положении "D" или "2"
Электромагнитный клапан включен. Давление не воздействует на верхнюю часть клапана управления блокировкой и под действием возвратной пружины он поднимается. В результате давление от регулятора давления №2 поступает через клапан управления к поршням №1 и №2, поршни перемещаются и сжимают пакет фрикционов, осуществляя частичную блокировку дифференциала.

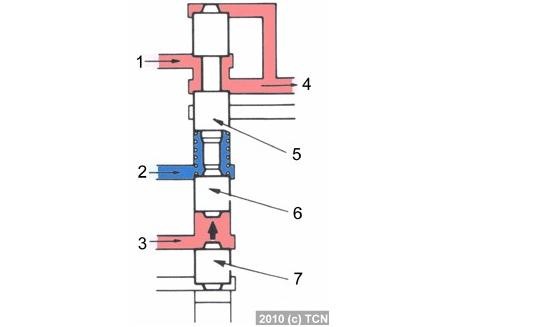

Функционирование регулятора №2 в различных диапазонах
Диапазоны "D" или "2". Регулятор №2 с помощью давления от клапан-дросселя модулирует рабочее давление из линейного и затем подает его к клапану управления блокировкой. Плунжеры №1 и №2 удерживаются внизу под действием давления клапан-дросселя и усилия пружины.

Диапазон "R". Линейное давление воздействует на нижнюю часть плунжера №2, в результате оба плунжера и золотник регулятора поднимаются, при этом открывается канал от первичного регулятора к клапану управления блокировкой. Линейное давление от первичного регулятора не перемодулируется в регуляторе №2.

Диапазон "L". Линейное давление воздействует на нижнюю часть плунжера №1, в результате плунжер №1 и золотник регулятора поднимаются, при этом открывается канал от первичного регулятора к клапану управления блокировкой. Линейное давление от первичного регулятора не перемодулируется в регуляторе №2.

6. Сервисная блокировка
Принудительная сервисная блокировка межосевого дифференциала применялась на ранних моделях (кузов E90 до 1995 г., кузов E100 до 1994 г.). Данный механизм использовался для некоторых типов проверок и регулировок, например проверки тормозного усилия с помощью динамометра с заблокированными передними или задними колесами. Рычаг включения сервисной блокировки установлен на корпусе раздаточной коробки.
Внимание. Не допускается изменение положения рычага для иных целей, кроме проверки и регулировки. Во избежание поломки трансмиссии, эксплуатация автомобиля с рычагом в положении "LOCK" не допускается.

Возможны два положения сервисной блокировки:
"FREE" — блокировка осуществляется автоматически, в нормальном режиме.
"LOCK" — межосевой дифференциал заблокирован принудительно, мощность равномерно делтся между передними и задними колесами.
При работе с сервисной блокировкой следует соблюдать следующие правила.
1. Если рычаг не перемещается плавно, то следует переключать его, одновременно вращая переднее колесо, но не прикладывая чрезмерных усилий.
2. Стопорный болт должен быть завернут только при полном переключении рычага в то или иное положение.
3. После завершения проверки рычаг должен быть переведен в положение "FREE".
Функционирование сервисной блокировки
При включеннии режима "LOCK" (поворот против часовой стрелки) шток, подсоединенный к рычагу, перемещается влево и поворачивает вал вилки переключения. Вилка перемещается, сдвигает вправо втулку и механически блокирует межосевой дифференциал. При этом шлицы на внутренней поверхности втулки входят в зацепление со шлицами на корпусе ведущей шестерни раздаточной коробки, в результате чего правая ведомая шестерня межосевого дифференциала блокируется с корпусом межосевого дифференциала.

При включении режима "FREE" (поворот по часовой стрелке) шток движется вправо, вал вилки поворачивается, вилка сдивгает втулку влево и межосевой дифференциал разблокируется.
