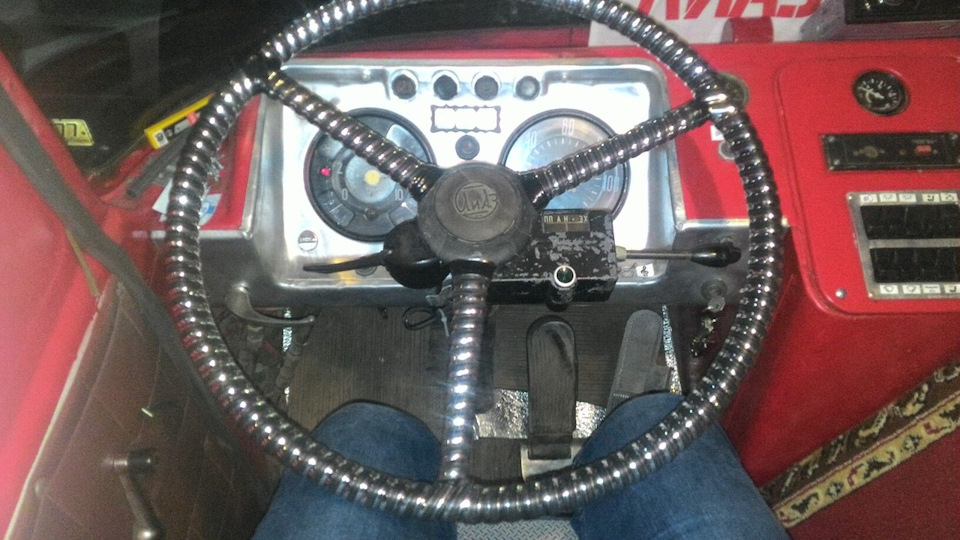

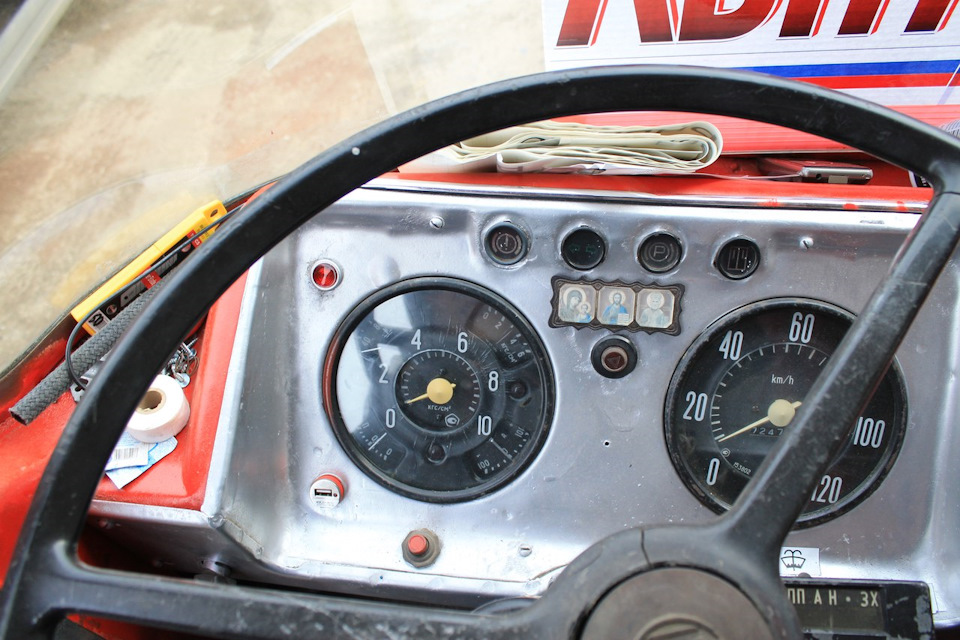

Для многих было, а для кого-то и остается загадкой назначение большого количества кнопочек, тумблеров и переключателей в этом старом автобусе)) Сегодня я постараюсь приоткрыть для вас, дорогие мои читатели, эту завесу тайны))
К сожалению сделать именно подробные фото у меня не получилось, поэтому попробую показать на том, что есть, а в случае интереса сделать другие фото и снять видео))
— основная сложность — точно попасть в конкретное положение))) — миллиметр неточности и двери не откроются)) Я серьезно!
А ведь многие думали, что большие выключатели, которые некоторые водители устанавливали на приборке — открывали двери — это не так!)) Они отвечали за включение нейтрали на коробке передач — это делалось для экономии топлива при движении автобуса накатом и при подъезде к остановкам)))
Ходили слухи про переделку пневмосистемы дверей на клапана и кнопки от 695 ЛАЗа, но в живую я такого не встречал, хотя это вполне вероятно и технически довольно просто реализуемо)
Точное местоположение кнопок в каждом автобусе индивидуально!))
Автобус может начинать движение строго после того, как давление будет не менее 4 атм и погаснет контрольная лампа! С исправным компрессором и герметичной системой, на холодную 4 атмосферы должно набираться не более чем за 3-5 минут! Рабочее давление от 6 до 8 атмосфер! Компрессор накачивает воздух до 8 атмосфер, затем срабатывает клапан отсечки и он отключается! когда давление падает до 6 атмосфер — он снова включается и так до бесконечности))
В исправной воздушной системе потери воздуха при торможении не более чем 0,5 атм за одно полное нажатие на тормоз, при окрывании дверей на более 0,3 атм на одну дверь, за одну операцию!))
Помимо клапана отсечки компрессора, на автобусе, в районе ресиверов, так же имеется аварийный клапан сброса давления — он срабатывает независимо от других систем и открывается на 9 атм в любом случае и закрывается на 7,5…
Все клапана и регуляторы исключительно механические, поэтому в большинстве своем при выходе из строя требуют только чистки, смазки и регулировки!)
Вот как-то так — задавайте вопросы, кому интересно!))
