Технология MIVEC

MIVEC, Mitsubishi Innovative Valve timing Electronic Control system: система электронного управления подъемом клапанов фирмы Mitsubishi, разновидность технологий VVL и CVVL. Не включает в себя технологию фазовращения.
Была впервые внедрена в 1992 году на двигателе 4G92 (16-клапанный 4-цилиндровый DOHC объемом 1.6). Первыми машинами, оснащенными этим двигателем, были хэтч Mitsubishi Mirage и седан Mitsubishi Lancer. Технология MIVEC также была первой CVVL-технологией, внедренной для дизельных двигателей легкового сегмента. Особенностью технологии MIVEC является отсутствие фазовращения (сдвига фаз).

Принцип работы MIVEC

Система MIVEC обеспечивает работу клапанов двигателя в различных режимах (с различной высотой подъема и степенью перекрытия фаз), в зависимости от оборотов и с автоматическим переключением между режимами. В базовой версии технология подразумевала два режима, в последних версиях обеспечивается непрерывное изменение (управление и впуском и выпуском, например, двигатель 4J10).

Физический смысл технологии следующий:

На низких оборотах разница в подъеме клапанов стабилизирует сгорание, способствует уменьшению расхода топлива и эмиссии, повышает крутящий момент.
На высоких оборотах увеличение времени открытия клапанов и высоты их подъема значительно увеличивает объем впуска и выпуска топливно-воздушной смеси (позволяет двигателю «дышать полной грудью»).
Режим Эффект Мощность Экономия Экология (холодный старт)
Низкие обороты Повышение стабильности горения посредством снижения внутреннего EGR + + +
Повышение стабильности горения посредством ускоренного впрыска + +
Минимизация трения посредством малого подъема клапанов +
Повышение отдачи от объема посредством улучшения распыления смеси +
Высокие обороты Повышения отдачи от объема посредством эффекта динамического разрежения +
Повышение отдачи от объема посредством высокого подъема клапанов +
Конструкция системы MIVEC
Ниже рассматривается двигатель с одним распредвалом (SOHC), конструкция MIVEC для которого сложнее, чем для двигателя с двумя распредвалами (DOHC), поскольку для управления клапанами используются промежуточные валы (коромысла) mikedVSmiked.

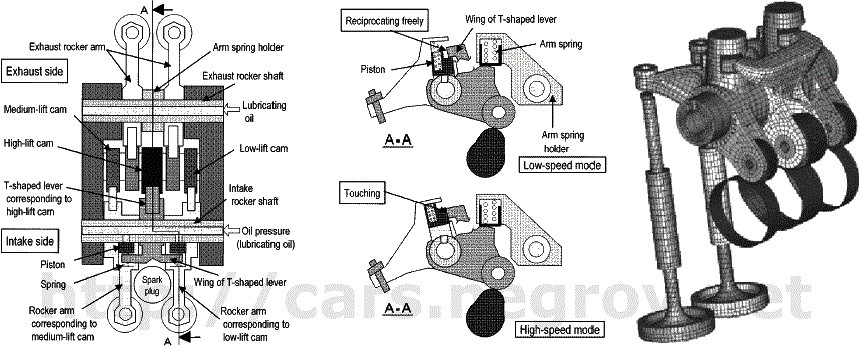

Устройство MIVEC

Механизм клапана для каждого цилиндра включает:

«низкопрофильный кулачок» (low-lift) и соответствующий рокер коромысла для одного клапана;
«кулачок среднего профиля» (medium-lift) и соответствующий рокер коромысла для другого клапана;
«высокопрофильный кулачок» (high-lift), который центрально расположен между низким и средним кулачком;
Т-образный рычаг, который является единым целым с «высокопрофильным кулачком».
На низких оборотах крыло Т-образного рычага двигается без какого-либо воздействия на рокеры; впускные клапана соответственно управляются низко- и среднепрофильными кулачками. При достижении 3500 об/мин поршни в коромыслах сдвигаются гидравликой (давлением масла) так, что Т-образный рычаг начинает давить на оба рокера и оба клапана таким образом управляются высокопрофильным кулачком.

Как это работает

На японском, но предельно наглядно. Принцип работы рокера MIVEC MD, отличается от обычного 2-хконтурным рокером с возможностью вообще отключать управляющие лапки, тем самым появляется возможность без MIVEC ехать на 2-х цилиндрах. Сделано это для экономии топлива и работает только тогда, когда MIVEC выключен и дроссель открыт не сильно. Последний MIVEC MD сошел с конвейера в 1996 году и ставился только на кузова CK.

По отзывам владельцев в России, MIVEC достаточно капризен к качеству масла и бензина, не любит износ ШПГ (разумеется).

Для чего нужен MIVEC
Изначально MIVEC создавался для повышения удельной мощности двигателя за счет следующих эффектов:

снижение сопротивления выпуска = 1,5%;
ускорение подачи смеси = 2,5%;
увеличение рабочего объема = 1,0%;
управление высотой подъема клапанов = 8,0%
Итого повышение мощности должно составлять около 13%. Но внезапно выяснилось, что также MIVEC позволяет экономить топливо, улучшает экологические показатели и стабильность работы двигателя:

На низких оборотах расход топлива снижается за счет низкообогащенной смеси и рециркуляции отработанных газов (EGR). При этом, по утверждению маркетологов Mitsubishi, MIVEC позволяет обеднить смесь по соотношению воздух/топливо еще на единицу (до 18,5) при лучших показателях эффективности.
При холодном пуске система обеспечивает обедненную смесь и позднее зажигание, быстрее прогревает катализатор.
Для снижения потерь на низких оборотах, вызванных сопротивлением системы выпуска, применен двойной выпускной коллектор, включающий передний катализатор. Это позволило достичь снижения выбросов до 75% по японским стандартам.
Технология MIVEC задействована по меньшей мере в следующих двигателях MMC: 3A91, 3B20, 4A90, 4A91, 4A92, 4B10, 4B11, 4B12, 4G15, 4G69, 4J10, 4N13, 6B31, 6G75, 4G19, 4G92, 4G63T, 6A12, 6G72, 6G74.
