Завалялось несколько чертежей.
Думаю будут полезны.
Буду дополнять.
Все чертежи на Toyota vista sv35

Направляйка в задний тормозной суппорт. Себе делал напраляйку по размерам в скобках, чтоб не заедала и не болталась. — Toyota Vista (30) — Направляйка в задний тормозной суппорт. Себе делал напраляйку по размерам в скобках, чтоб не заедала и не болталась.

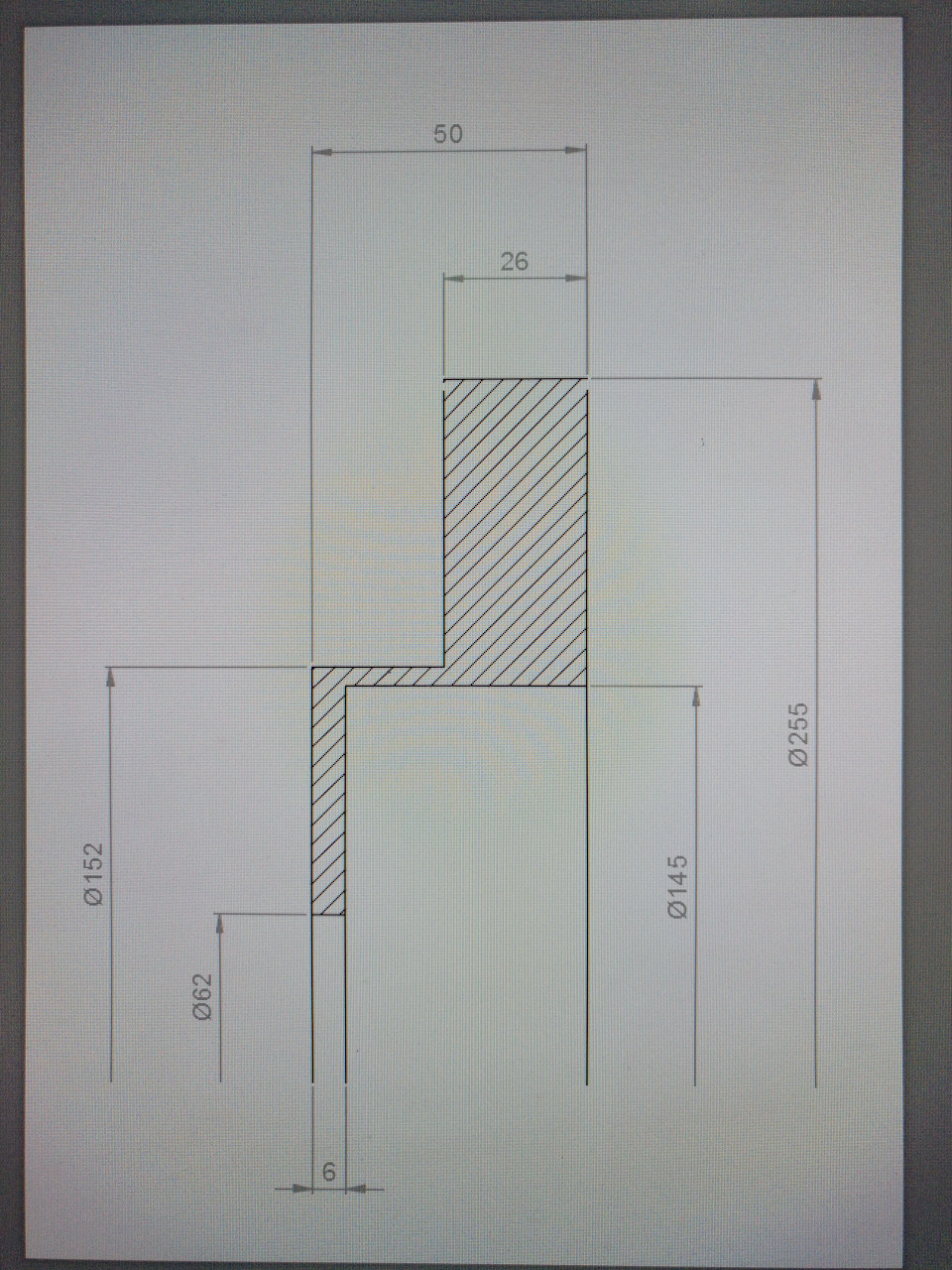

Передний тормозной диск sv35 — Toyota Vista (30) — Передний тормозной диск sv35

Задний тормозной диск sv35. Себе делал диаметр 270мм, всё влезло — Toyota Vista (30) — Задний тормозной диск sv35. Себе делал диаметр 270мм, всё влезло

Эскиз пластины распорки для её изготовления. Толщина пластины 3-4мм. — Toyota Vista (30) — Эскиз пластины распорки для её изготовления. Толщина пластины 3-4мм.

Насечки на родной задний тормозной диск sv35. Расчёт на фрезу(желательно радиусную) диаметром 4мм. Глубиной 1.1мм(на новом диске) — Toyota Vista (30) — Насечки на родной задний тормозной диск sv35. Расчёт на фрезу(желательно радиусную) диаметром 4мм. Глубиной 1.1мм(на новом диске)

Насечки на передний тормозной диск windom 10/11/20/21. Расчёт на фрезу(желательно радиусную) диаметром 4мм. Глубиной 1.5мм(на новом диске) — Toyota Vista (30). Запчасти на фото: 101120 — Насечки на передний тормозной диск windom 10/11/20/21. Расчёт на фрезу(желательно радиусную) диаметром 4мм. Глубиной 1.5мм(на новом диске)

Для E56F2-824. Делал из второпласта, размеры указаны которые я делал себе(предварительно все почистив) Слева втулка+шайба на переключение скоростей влево-вправо на ручке мкпп. По центру втулка+шайба на переключение вперёд назад(непосредственно включение скорости) Справа измененная втулка на г-образный рычаг для уменьшения люфта в 0.15мм по длине. — Toyota Vista (30) — Для E56F2-824. Делал из второпласта, размеры указаны которые я делал себе(предварительно все почистив) Слева втулка+шайба на переключение скоростей влево-вправо на ручке мкпп. По центру втулка+шайба на переключение вперёд назад(непосредственно включение скорости) Справа измененная втулка на г-образный рычаг для уменьшения люфта в 0.15мм по длине.

Задний тормозной поршень Toyota Vista sv35 — Toyota Vista (30) — Задний тормозной поршень Toyota Vista sv35

Толкатели цилиндров сцепления Toyota Vista sv35 — Toyota Vista (30) — Толкатели цилиндров сцепления Toyota Vista sv35

Направляющие/переходники для салонного фильтра Toyota Vista sv35 на более дешевые аналоги (типа adt32501, mc2012, и т.д.) В паре мест надо сделать радиус и фаску, об этом подробнее в моём блоге. Без них переходники не встанут как надо (чуть позже постараюсь дополнить чертёж) — Toyota Vista (30). Запчасти на фото: ADT32501, MC2012 — Направляющие/переходники для салонного фильтра Toyota Vista sv35 на более дешевые аналоги (типа adt32501, mc2012, и т.д.) В паре мест надо сделать радиус и фаску, об этом подробнее в моём блоге. Без них переходники не встанут как надо (чуть позже постараюсь дополнить чертёж)

Ссылка на изготовление переходника салонного фильтра:
www.drive2.ru/b/527611650778335172/
