Во время шумоизоляции салона пришлось разбирать весь салон до металла, в результате чего было обнаружено множество не задействованных разъёмов. Об этом я и хочу поговорить в этой теме.
Самому "частично" удалось выяснить, ну или предположить что, куда и для чего. Поэтому если кто то знает, уверен для чего они все, то прошу помогать в этом, можно со схемами и разъяснениями. Всё добавим в тему и сделаем её полноценной. Напомню что это всё на ЛЕВОРУКОЙ машине.

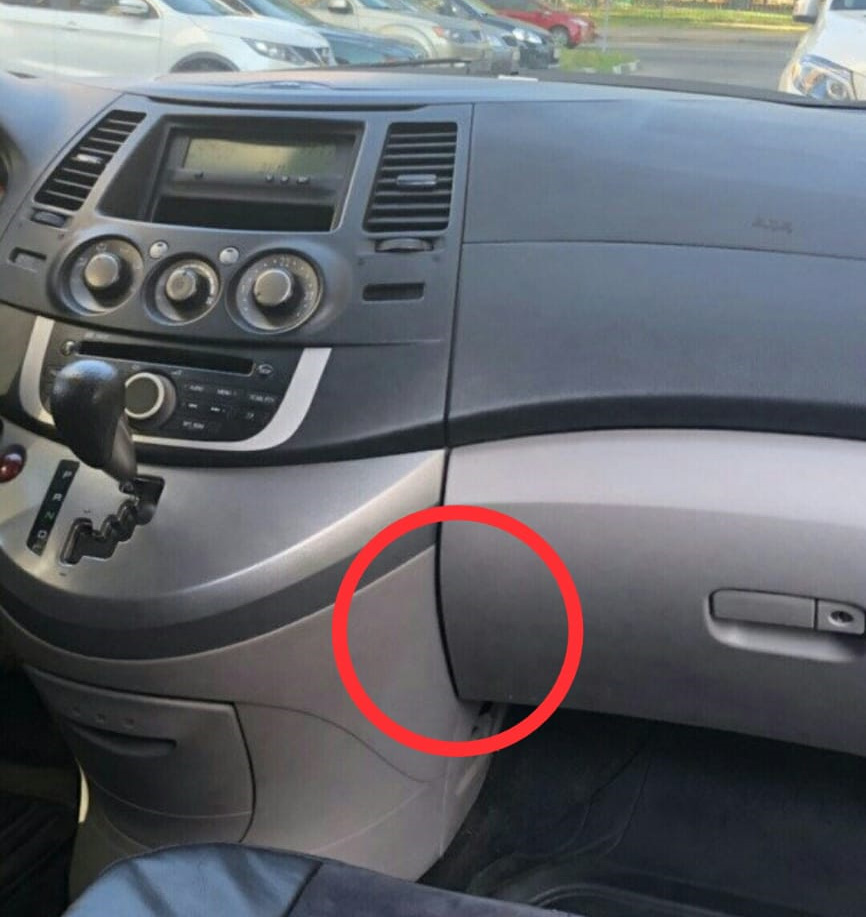

Основная масса разъёмов находится за пластиком. У меня их там оказалось 3 шт.
Разъём тот что Слева, прямоугольный чёрный.

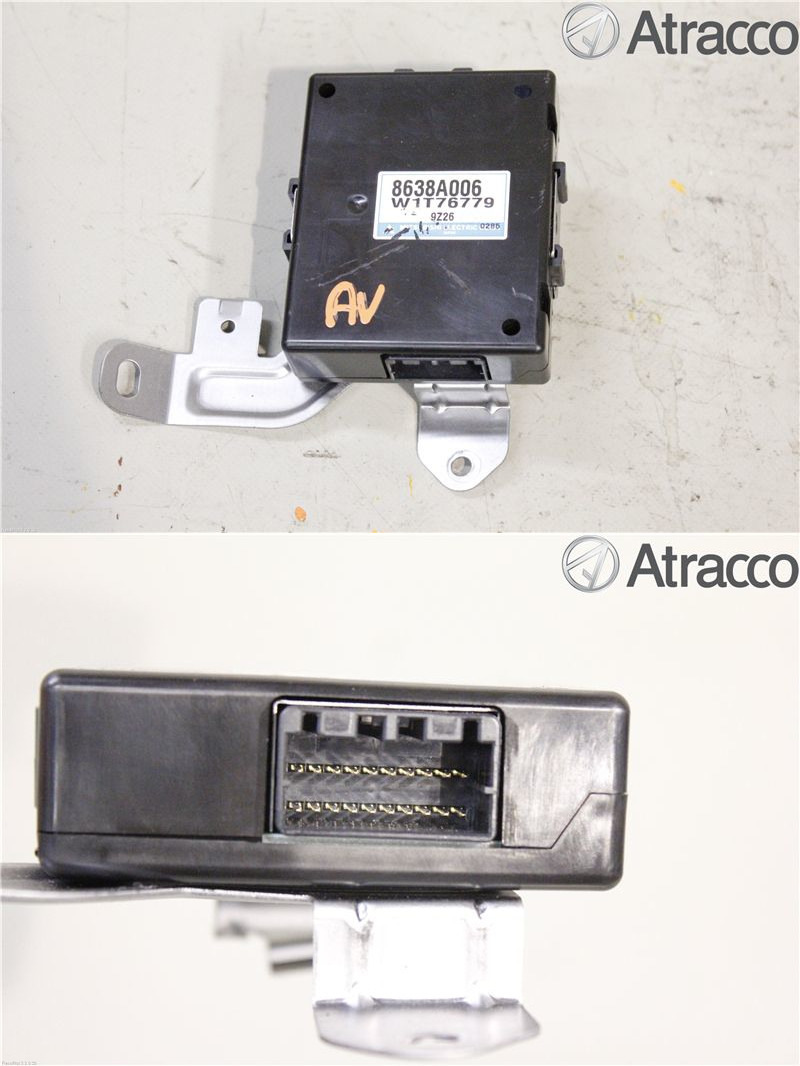

К нему подключается "Блок управления штатным парктроником" Mitsubishi 8638a006
Разъём тот что Правее плоский белый, около сервопривода.
Назначение данного разъёма пока что узнать не удалось(((
Следующий разъём находится чуть выше тех двух, замотан изолентой на жгуте и имеет непонятную заглушку, после снятия которой на заведённой авто, на приборке выскочило ==>>
Назначение данного разъёма пока что узнать не удалось(((
Следующий разъём находится за панелью приборов.
Назначение данного разъёма пока что узнать не удалось(((
Следующий разъём находится на потолке под обшивкой.
Разъём тот что Справа на фото, там расположен "Пульт управления задним отопителем/кондиционером", он есть у всех, показывать и рассказывать о нём нет смысла.
Разъём тот что Слева на фото, скорее всего он предназначен для подключения Потолочного монитора, однако на Европейцах в штате я их никогда не видел, но нашёл одно фото с монитором похожим на оригинал.
Следующий разъём был найден чуть левее ног переднего пассажира
К нему подключается "Датчик ускорения" Mitsubishi 4670а281
Следующий разъём был найден под передним креслом переднего пассажира.
Предположительно туда подключается DVD привод для штатной (у кого есть штатный монитор) навигации.
И последний разъём что я нашёл был в Правом углу багажного отсека, там 2 разъёма.
Назначение данных разъёмов пока что узнать не удалось(((
Но предположу что они нужны для "Штатной косы задних парктроников" либо то, что связанно с проводкой под "Электопривод 5-ой (задней) двери", хотя сам привод находится с Левой стороны.
На этом всё, пишите, коментируйте, рассказывайте кто что знает, видел, слышал и тд.
Комментарии 21
Еще разьем есть с переди пассажирской стороны, возле правой ноги за обшивкой. Нашел когда ремонт привод заслонок отопителя
на полу для навигации D-34 #
А случаем нет распиновки разъемов которые подходят к штатному дисплею бк? их там 2
#
90-circuit diagrams
Спасибо! Я так понял она такая же как и на L200 до 2008 года
на потолке для монитора Е-12 #
с заглушкой — это jumper connector.
Один из этих #
чуток подробнее что это такое и для чего?
За панелью приборов при замыкании ближний свет фар работает как DRL. Себе сделал чтобы не забывать включать фары днём. В багажнике 5 контактный управление заслонками задней печки, это у кого на потолке есть ползунок регулировки температуры. То что вы сняли это не заглушка, не знаю как правильно называется, соединяет провода вмести.
Про ближний свет можно подробнее?
вот так, см С-101
#
Это Я понял как работают фары?
где-то тут кто-то рассказывал, в голове только схема отложилась :)
Ты же себе сделал? Когда фары включаются?
Плюсую, тоже интересно что да как там работает, это просто автоближний при запуске мотора или в пол накала ?
rybakevg
Ты же себе сделал? Когда фары включаются?
Нет, хочу дальний в полнакала
rybakevg
Это Я понял как работают фары?
Всем привет. При включении зажигания, выключатель света в OFF, включается ближний подсветка в салоне не работает. При отключении зажигания сразу отключается.
Спасибо. Попробую. Может вместо перемычки кнопку сделаю.
bykov76
Всем привет. При включении зажигания, выключатель света в OFF, включается ближний подсветка в салоне не работает. При отключении зажигания сразу отключается.
Короче так называемый "Эвросвет"
Да
Потолочный ДВД действительно именно такой и предлагался в свое время, как допник. Но ценник даже в те времена был безбожным. Не 80 000 ли по тему еще курсу?
