Оригинальная мультимедийная система Sync 2 MyFord Touch® + ACM CV4T(чешка) + GPSM

Всем привет!
Пришла осень, самое время начать обновлять БЖ с результатами работ за этот сезон.
Начну с установки Sync 2.

Итак, исходные данные: Дорест 12 год, тренд, с салона установлено ГУ Incar CHR-3371 F3.
В принципе ГУ вполне устраивало, музыка сносная и на уровне рп32 (синие динамики установлены), навител работает адекватно, блютус есть, фильмы с флешки показывает, даже USB модем к ней получилось прикрутить, правда яндекс карты для WinCE не обновлялись уже мильён лет, так что толку от этого ноль. Но этой зимой ГУ начал "сыпаться", отказала крутилка громкости и начал через раз работать сенсор, а в итоге к лету вообще перестал.

Соответственно назрел вопрос замены. Хотел именно штатную систему, со всеми её возможностями. Хотя хочу отметить что сейчас на андройде есть вполне достойные варианты.
В итоге, были приобретены:

Sync 2, полный медиахаб с проводкой до С33, модуль GPSM (спасибо Serriy)

ACM CV4T-19C107-FF (высокой серии «ака» Sony)

Рамка с кнопками “Sony” (спасибо fox-spb)

Проводка для подключения Sync и переходник для кнопок “Sony” (спасибо BezzzPaniki)

Микрофон (спасибо AntonioCBR)

Кнопку Voice, USB удлинитель и дополнительный разъем Sync (спасибо Universe)

Корзина – 1 895 997

Запчасти на фото: 1895997, 303012

Первым делом установил медиахаб и проложил проводку до разъема C33, соединяющий подторпедную и подлокотную проводку.

Затем изготовил недостающую проводку медиахаба от C33 до Sync

И приступил к укладке всей проводки.
Допиновка С23

Допиновка С33

Проводку до микрофона протянул на потолок по левой стойке, как и положено в штатной проводке.
Модуль GPSM пока положил в нишу за центральным динамиком на двухсторонний скотч

Далее дело за сборкой системы
Так как у меня изначально не было ни РП32 ни АСМ, соответственно донора крепёжных ушей для «чешки» тоже нет. Снял уши с чешки и кустарным способом изготовил из них переходники.

Запчасти на фото: 090914

Также установил кнопку Voice

Подключаем все модули предварительно вынув пин №3 из основного разъема АСМ (большой) чтобы на чешке при включении зажигания не пропадал звук.

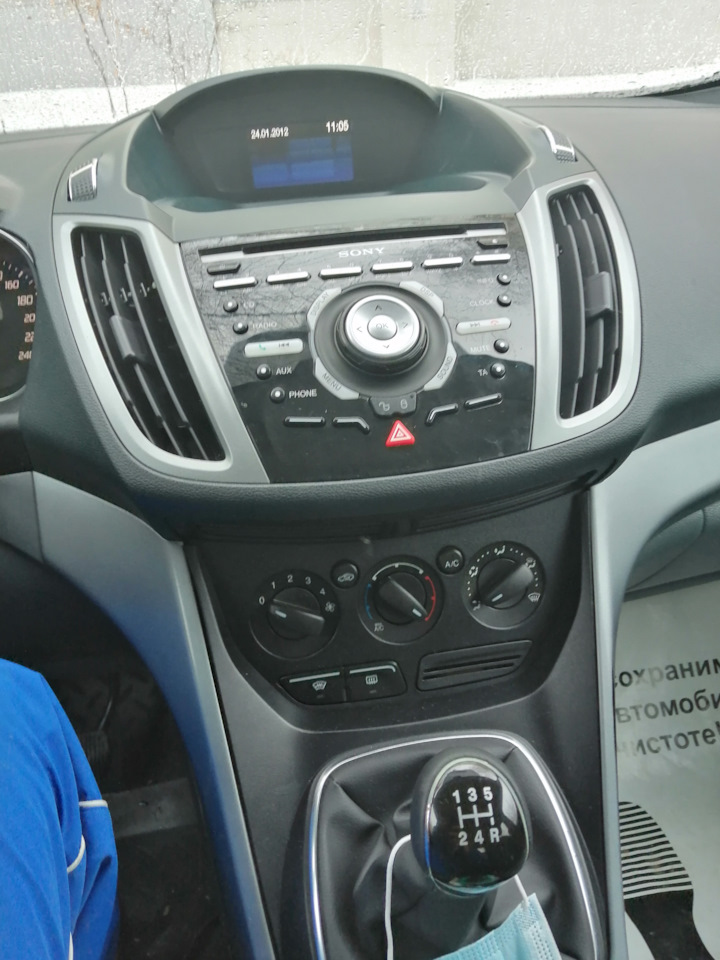

И установил всё на свои законные места
Всё запустилось

Далее конфигурация.
Необходимо:
1) Скорректировать центральную конфигурацию
2) В блоке АСМ поменять конфиг на Sync 2, чтобы женщина говорила
3) В блоке АСМ поменять EQ на понравившейся
4) В IPC прописать поддержку компаса

UCDS у меня нет, поэтому всё делал через ForScan/foCCCus и ELS27.

1) Центральную конфигурацию через foCCCus изменил так:
112 In Car Entertainmen – 04 High level CD and AM/FM radio
113 Voice Control – 02 Basic speech recognition
123 Audio auxiliary input – 01 Without
125 Satellite radio receiver– 01 Without Digital Radio System
154 Accessory USB unit – 07 Without USB unit
157 Bluetooth handsfree – 01 Without Bluetooth hands-free
172 Front Dysplay – 09 With Display DM8 with Navi
214 Integrated Control Panel – 08 branded ICP/mini EFP

2) Чтобы была говорящая женщина нужно в конфиге ACM выставить значение Sync 2. С помощью расширенного ForScan в АСМ в режиме As-Build считал значение в строке 727-01-01 F801 2C08 80DD. Нам нужен второй бит в первом символе первого блока (это F).
Переводим F из шестнадцатеричной системы в двоичную и получаем 1111. Меняем второй бит на 0, это и есть значение Sync2 и получаем 1011, что в шестнадцатеричной системе равно B. Пересчитываем контрольную сумму и получаем строку 727-01-01 B801 2C08 809D.

3) После установки в АСМ по умолчанию стоял EQ5. Строка со значением 727-01-02 0536. Басс хороший, но звук очень глухой. Поставил популярный EQ7, неплохой, но у него приоритет на перед. В итоге остановился на EQ12, такой же как седьмой, но зад громче.
Для смены EQ на 12 изменяем значение в строке на С, пересчитываем контрольную сумму и получаем 727-01-02 0С3D

4) Чтобы добавить компас на приборку изменил следующие параметры
— через Forscan, as-build IPC 720-08-01 x9xx xxxx xx и пересчёт контрольной суммы
— через focccus DE22: изначально FFFFF747, 7=0111 меняем первый бит на 1, получаем 1111=F и записываем FFFFFF47

Чтобы вычислить контрольную сумму (checksum) открываем калькулятор в режиме программиста и в шестнадцатеричной системе (HEX) суммируем все байты строки, в том числе и номер блока.
Последний байт и является контрольной суммой
Пример:
727-01-01 F801 2C08 80DD это будет 07+27+01+01+F8+01+2C+08+80=01DD отбрасываем 01 и получаем просто DD.
Соответственно, если мы меняем F на B, то пересчитываем как 07+27+01+01+B8+01+2C+08+80=19D, откидываем 1 и контрольная сумма будет 9D.
Итоговая строка будет выглядеть 727-01-01 B801 2C08 809D

В итоге, после конфигурации всё заработало как положено, женщина заговорила, функционал полностью рабочий, компас и навигационные подсказки на приборке появились.

Впечатления в целом положительные.
Из того что понравилось:
— Звук с чешкой стал лучше на порядок, действительно для штатки без внешнего усилителя звук очень и очень хорош. Стало понятно, что предыдущая голова раскачивала штатные синие 25 ваттные динамики хорошо если на 50%. Так что теперь идею активного саба в запаску можно отложить, на время))) благо чешка позволяет вывести линейки.
— В целом понравилось как работает голосовое управление. Конечно понятно что фразы нужно заучивать шаблонные и что она не работает как современные обучаемые ассистенты на базе нейросеток, но для оффлайн распознавания голоса она неплоха, что на русском что на английском.
— Понравилось, что при подключенном по блютус основном телефоне, музыку можно воспроизвести с другого телефона не отключая основной, звонки и сообщения остаются за основным.
— Озвучивание входящих сообщений, иногда очень к месту
— Очень быстро подключается телефон после запуска системы и сразу начинает воспроизводить музыку по блютус, если до этого был выбран этот источник

Не понравилось:
— Медленно работает навигация. И интерфейс и пересчёт маршрута если проехал поворот (иногда он не успевает пересчитать до следующего квартала, а после него начинает заного). Хоть карты F8 достаточно подробны, но общая скорость работы конечно удручает. И гораздо меньше столь необходимых настроек системы чем в навителе.
— Есть возможность подключения телефона по Wi-Fi к синку, но только для того чтобы расшарить Wi-Fi. Сам интернетом он пользоваться не умеет. Очень глупо.
— Очень маркий экран. Отпечатки остаются в огромном количестве
— Нет таймлайна треков в плеере

Но нужно было поставить Sync 2, чтобы понять что зачем нужен Sync 3, тем более что 2 недели назад «Яндекс» объявил что добавит навигатор и карты в Apple CarPlay и Android Auto

Всем спасибо!
