Много писать не буду, приведу фрагмент схемы подключения генератора на нашей машине с двигателем 4G63S4T и ЭБУ МТ80. Она отличается от схемы с ЭБУ МТ20.
Как уже обычно, сделал небольшой перевод, чтобы было ясно что к чему.

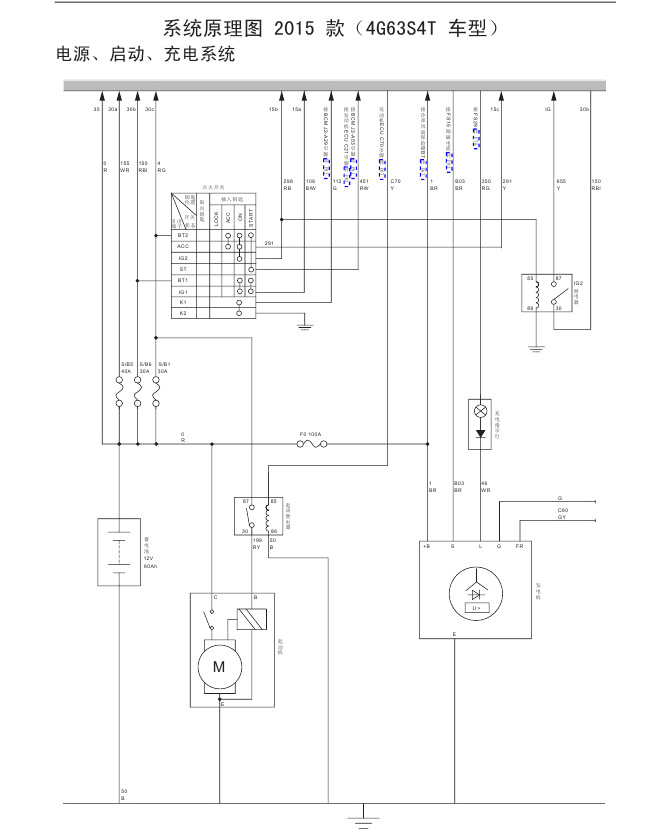

Сначала схема, как она в оригинале

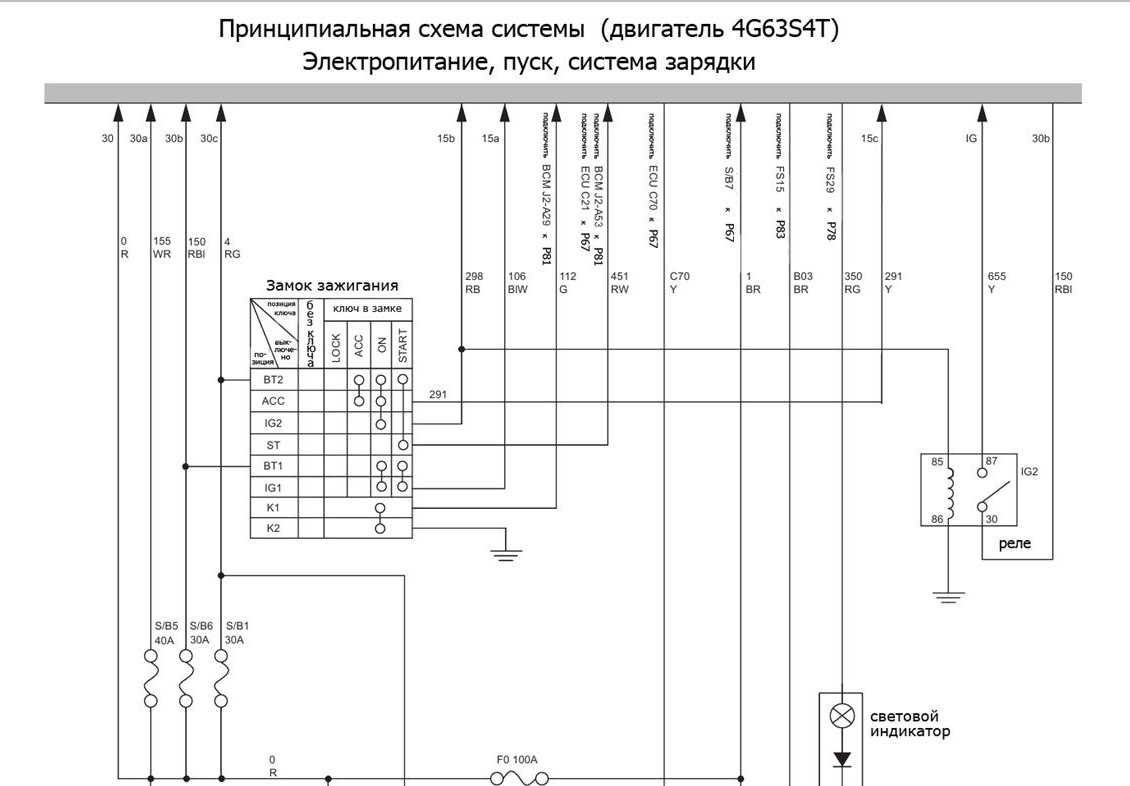

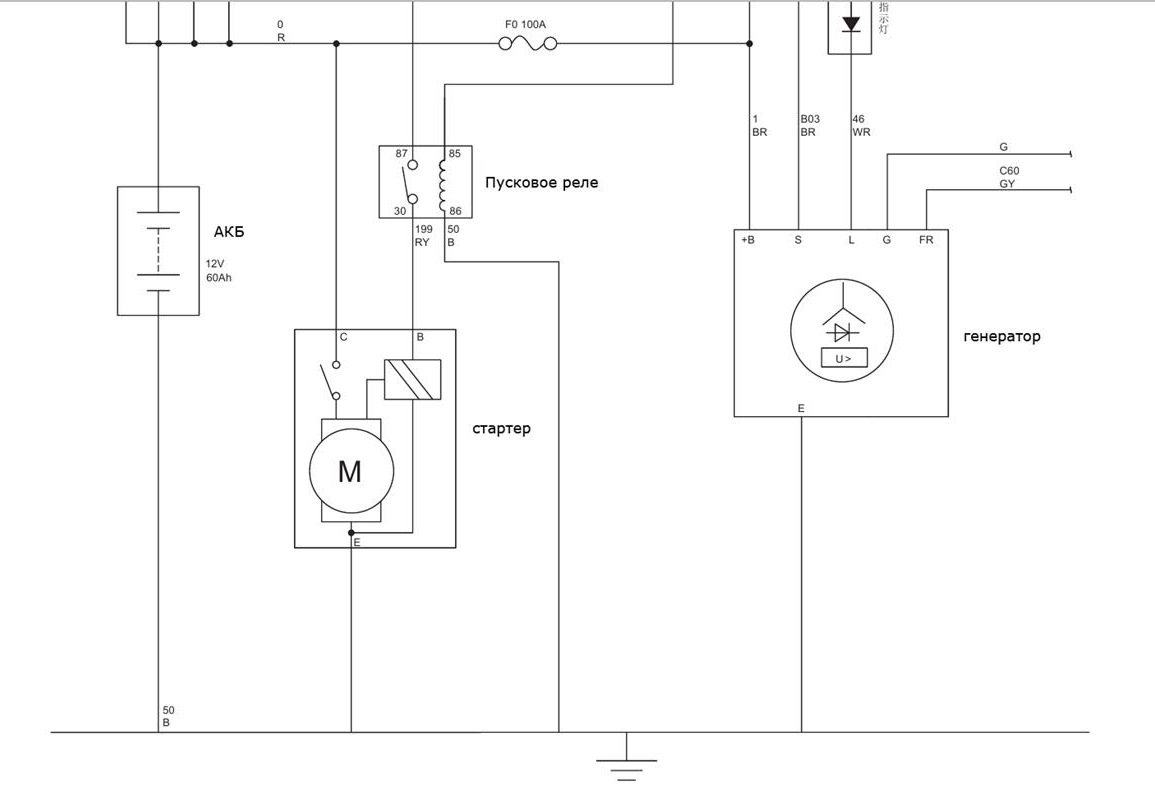

Затем две части, схему поделил, чтобы было почетче и небольшой перевод
английские обозначения цветов проводов переводить не стал, они стандартные, переведены только китайские иероглифы, да и то не полностью, т.к. полный перевод строк не помещается с отведенные места. Но, думаю, и так понятно.
Надеюсь приведенная здесь информация окажется полезной.
Вот и вся коротенькая запись.
