Запись №16 — Блоки предохранителей Toyota Rush

Запись скорее себе на память, вдруг пригодится, и чтобы в дальнейшем долго искать не пришлось.
Может кому тоже понадобится.

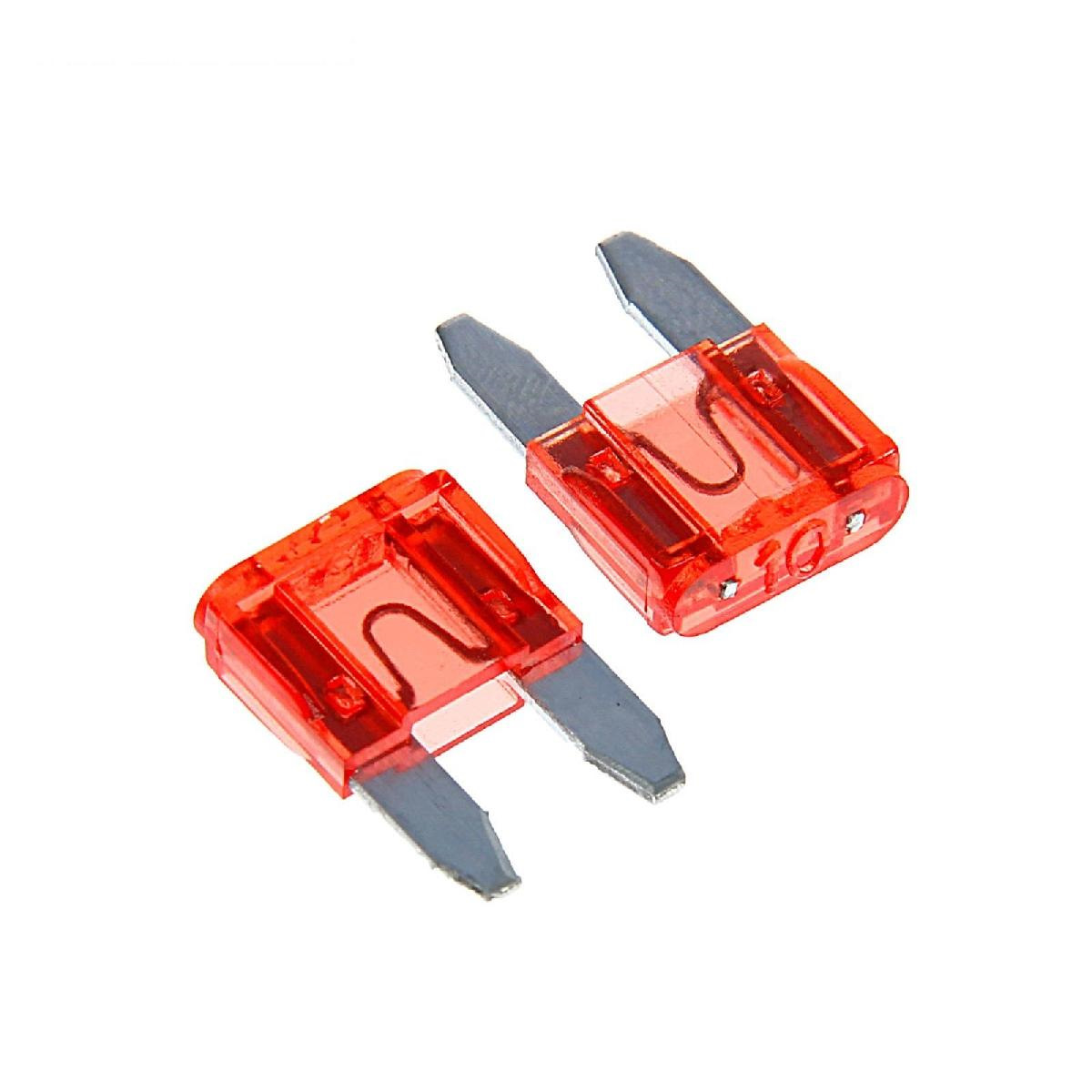

В автомобиле есть несколько блоков предохранителей и релей

1. Блок в моторном отсеке

Реле №1 — Реле эл/двигателя вентилятора системы охлаждения
Реле №2 — Реле фар
Реле №3 — Реле эл/магнитной муфты компрессора кондиционера
Реле №4 — Реле противотуманных фар
Реле №5 — Реле подогревателя сидений
IG (50А) — Электропривод стеклоподъемников; очиститель и омыватель лобового стекла; очиститель и омыватель заднего стекла; противотуманные фары
EPS (50А) — Электроусилитель рулевого управления
AM1 (50А) — Система запуска
ABS1 (50А) — Антиблокировочная система тормозов(ABS); система стабилизации (VSC); противобуксовочная система (TRC); система управления блокировкой межосевого дифференциала; система помощи при спуске (DAC). В моделях ABS без VSC — 40А
AM2 (30А) — Система запуска
RAD (30А) — Система охлаждения
POWER (30А) — Электропривод стеклоподъемников
HEATER (40А) — Кондиционер с автоматическим управлением; кондиционер с ручным управлением

Обозначение (Предохранитель, Ампер) — Описание
ABS2 (30А) — Aнтиблокировочная система тормозов(ABS); система стабилизации (VSC), противобуксовочная система (TRC), система управления блокировкой межосевого дифференциала, система помощи при спуске (DAC)

1. SAET HTR (10А) — Подогреватель передних сидений
2. H-LP HI LH (10А) — Левая фара (дальний свет)
3. H-LP HI RH (10А) — Правая фара (дальний свет)
4. H-LP LO LH (15А) — Левая фара (ближний свет)
5. H-LP LO RH (15А) — Правая фара (ближний свет)
6. FOG LH (7,5А) — Противотуманная фара (левая)
7. FOG RH (7,5А) — Противотуманная фара (правая)
8. BACK UP (15А) — Центральный электрозамок, фонарь заднего хода
9. DOME (7,5А) — Лампа освещения салона
10. TAIL (10А) — Задние габариты
11. ABS2 — Система ABS (модели с системой VSC)
12. ECU-B (10А) — Система управления АКПП
13. EFI (15А) — Система управления двигателем
14. HORN (10А) — Звуковой сигнал
15. MGC (10А) — Кондиционер
16. STOP (15А) — Стоп-сигналы; центральный электрозамок

2. Предохранители в салоне

1. SOCKET-RR (15А) — Разъем для подключения доп.оборудования (в багажном отделении), прикуриватель
2. ENGINE (10А) — Система управления двигателем
3. ECU IG2 (7,5А) — Система управления двигателем
4. DEFOG (15А) — Обогреватель стекла задней двери
5. IG1/BACK (7,5А) — Центральный замок
6. ECU IG1 (7,5А) — Система ABS
7. ACC (7,5А) — Магнитола, электропривод боковых зеркал заднего вида
8. SOCKET-FR (15А) — Разъем для подключения дополнительного оборудования (в центральной консоли), прикуриватель
9. ST (7,5А) — Стартер
10. D/LOCK (15А) — Центральный замок
11. HAZ (10А) — Указатели поворота и аварийная сигнализация
12. WIPER (25А) — Стеклоочистители и омыватели
13. POWER (в углу снизу, пусто, 30А)

По мере нахождения дополнительной информации, запись будет дополняться.
