Данный прибор для меня был очень желанным и ожидаемым. Идея о его создании родилась более полугода тому. Автомобиль сейчас на ремонте кузова, приборка снята и хочется еще более усовершенствовать некоторые приборы.
Бакометр 3 — это абсолютно новый прибор с новым принципом расчета, на новом микроконтроллере. В отличии от предыдущих переделок где все сводилось к причесыванию прошивки. В приборе полностью устранен такой дефект как болтание топлива в бензобаке любой формы. Кроме этого при калибровке прибора по своему баку вы сможете выявить заправки которые не стоит посещать и парковки где лучше не оставлять машину на ночь. Более подробно в видео обзоре…

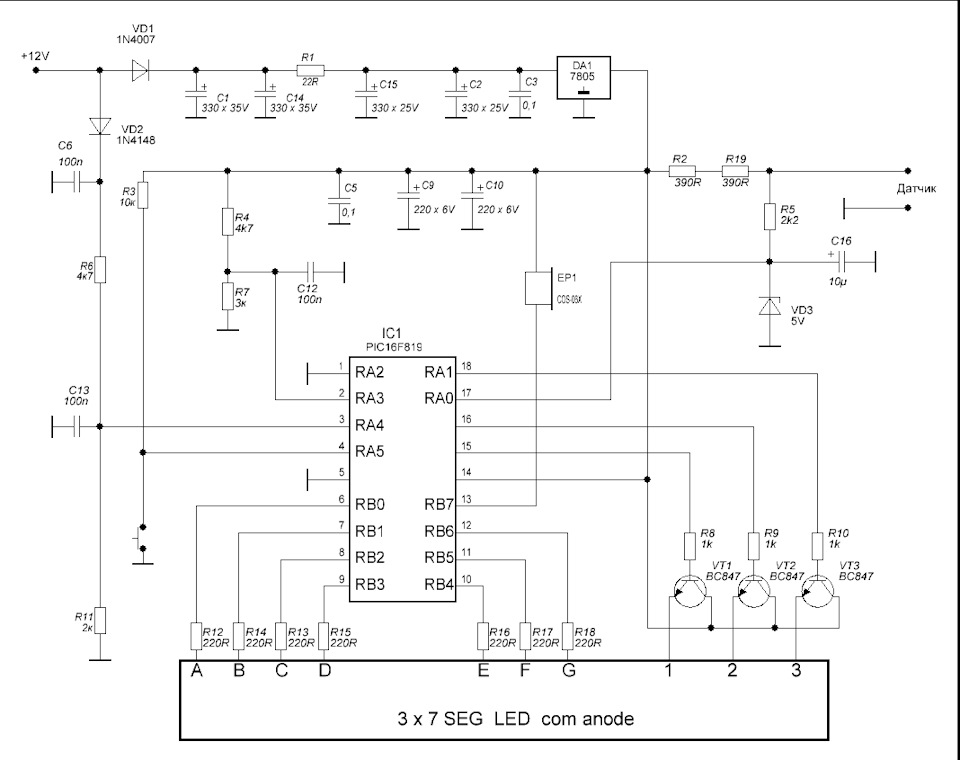

Схема устройства приведена ниже. Автор данного измерительного прибора Горский Игорь avtoelectro
Видео смотреть обязательно ;-)
Комментарии 253
Здравствуйте. На моей машине панель приборов не большая и состоит из отдельных указателей. Каждый прибор не разборный и завальцован. Но между ними есть свободные места. не много, но есть. Городить что-то сверху, снизу, сбоку не хочу. Всё это мешает в дороге, либо при уборке салона. Поэтому, возможно ли изготовить бакометр в бак объёмом 40 литров. Это доп. бак. Будет использоваться от случая к случаю. Датчик уровня топлива от минимума до максимума 15-60 ом. Мне нужна не цифровая индикация, а светодиодная линейка. Например на 10 диодов. Диоды могу купить здесь. Меня интересует плата с деталям и выводами под диоды. Если действительно сможете помочь, сделаю фото панели с установленными приборами с лицевой и обратной стороны. Тогда можно сделать плату сразу с диодами. Например выполнить полукругом вокруг спидометра. Чем больше уровень топлива, тем больше светодиодов горит. Бак пустой-ничего не горит, либо один для контроля, без моргания. Закрепить и настроить, думаю получится.
Добрий день. Так можна зробити. Якщо вам треба тільки плата то фото панелі мені не потрібно
Хорошо. Что от меня нужно? Возможно ли потом поговорить и за тахометр? Двигатель дизельный. Каких либо датчиков на нём нет. Показания можно снять только со специального выхода на генераторе.(W). Обороты до 6000. Индикация также линейка светодиодов 15-20 шт.
Вадим хочу заказать.
У меня лодка. Нашел топливный пластиковый бак от газели, датчик уровня топлива ГАЗ 2705, 3302. Сейчас ознакомился с вашим бакомером3. Обычно на лодке сильно болтает, а при дачи оборотов нос поднимается у лодки. И показания неверные. Ёмкость бака ориентировочно 65-75 литров. Или надо точно знать объём.
Мой прибор так же будет болтаться. Вы замените указатель в данном случае, а не измеритель.
Нужно знать сколько Ом пустой бак, сколько Ом полный бак и объём кратно 5 литрам
Вадим здравствуйте .Хочу заказать у Вас бакомер на Lanos. 48л. 37…238 Ом.
37 пустой или полный?
37-полный. 283- пустой. И желательно зеленый индикатор.
Бакомер 3 подойдет откалибруется либо 45 либо 50 литров. Плата с индикатором на шлейфе в зеленим цвета 560 грн.
Пишите личное сообщение
Мой SMART FoprFour оборудован ЖК (я так думаю) указателем топлива — восемь окошек… Можно ли добавить на приборную панель этот указатель при условии съёма сигнала со штатного датчика уровня топлива (помехи, возмущение мозгов)?
Вопрос с целью создания заказа. Данные моей почты в моем аккаунте.
Даний указатель ипользуются исключительно в замен штатного указателя. Запараллеливание не получится. Мозги будут влиять. Это резистивные приборы и работают правила параллельного соединения резисторов
я сделаю без печатной платы, надеюсь в багажник влезет :-)
Заказать можно на 124 Mercedes?
Не знаю. Скажите какой объём бака и сопротивление пустого бака
Объем 70л. инжектор, бензин, сопротивление замерю позже машину засыпало снегом
Ну вот и написали бы все вместе, а еще лучше сразу личным сообщением
ок
Цифровые
Я понял
Здравствуйте Вадим.
Как можно с вами связаться?
Мне нужно указатель топлива на Ваз 2107
И указатель температуры, на Ваз 2107.
Пишите личное сообщение
для повторения данной схемы нужна прошивка на микроконтроллер PIC16F819. Как её получить?
Никак. Повторение данной схемы не предусмотренно.
нужна прошивка на микроконтроллер PIC16F819. В статье прошивку не нашел
Ее там и не должен быть. Проект коммерческий
как можно уточнить несколько вопросов ? по Мерседесу старому.12 вольт . в Ровно? как связаться с Вами?
Обратитесь на СТО
на какое ?
Понятия не имею, я не занимаюсь проводками автомобилей
мне не проводку.а указатель уровня топлива электронный(я наверное не верно написал свою просьбу)…просто написал 12 вольт.так как ранее уточнял.сказали что с 24 вольт не работает прибор…
Уточняйте
дык как связаться? может проще мне приехать, чем тут писать? хочу купить .
Я живу в районе, 40 км от Ровно. Зачем приехать? Готовых приборов нет и не было никогда. На изготовление мне нужно 2 недели. Вопросы о заказе я обсуждаю только в переписке, это сохраняет историю общения, и пишите пожалуйста в личку.
На Ауди 80 б4 1992г есть такой датчик?
Нет
Подскажите пожалуйста что можно придумать на мою машину панель дорого стоит хочется вывести отдельный датчик
Машина инжектор или карбюратор. Если инжектор то родной датчик трогать нельзя с него берут показания мозги, если карбюратор и датчик используется только на стрелку то можно высверлить родной и вплавить цифру
туплю. не переключился еще с термометра. для бакомера пофиг инжектор или нет
Зайди в личку я там тебе написал
А подключение как происходит непосредственно в автомобиль?
Непосредственно к родным разъемам заместо родного указателя
В Башкирию город салават можно отправить?сколько будет стоить у меня ваз2110 карбюратор.
Можно. От 1700р. У меня нет специальной платы для 2110
Можно в таком виде как на видео.
Это плата под корпус 2107.
Jeka957
Можно в таком виде как на видео.
Можно сделать квадратную плату 4*4 и индикатор на шлейф вынести. Прибор не будет работать со стрелкой в паре. Только в замен
Ок меня устраивает как поступим с доставкой и оплатой?
ребята, в Молдову можно отправить?
Можно в любую точку мира. +3-4$ от веса
Хорошо как найду людей вам напишу?
А в Россию можете отправить?
Да без проблем от 300р
Обидно но очень хочется такой прибор
Ищите кто получит и переправит из России в Крым
Доброе время суток! Вадим сколько будет стоить бакомер 3 заказав его у вас? Есть ли вариант с синими цыфрами? Можно ли сделать цифры не на плате а на проводках что бы установить на панили иномарок?
Здравствуйте. От 1400р, +200р за синий цвет. можно на проводах, нужно знать параметры бака не на всех баках он будет работать
Как оплачивать ? И посылка в симферополь возможна?
Нет не возможна. Ни одна компания не принимает посылок в Крым из Украины
xrust83
Здравствуйте. От 1400р, +200р за синий цвет. можно на проводах, нужно знать параметры бака не на всех баках он будет работать
Мазда 626 1994года подойдет?
Мне нужно знать сопротивление полого и пустого бака и литраж
Сопративление и литраж это не беда можно и померить. Вот с пересылкой печаль:(((((
и это +сом

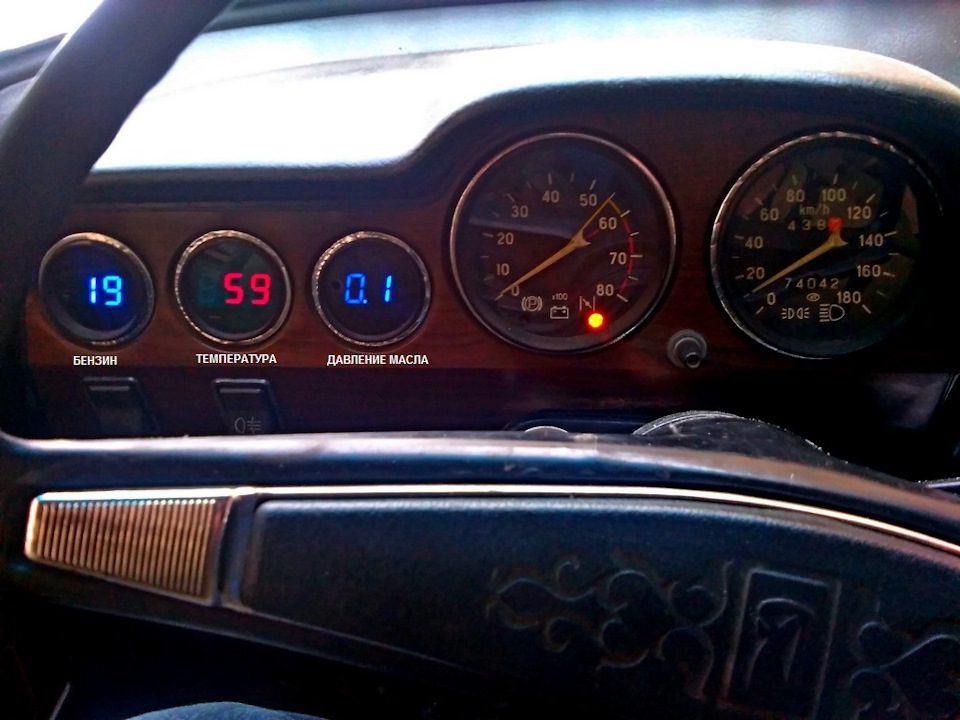

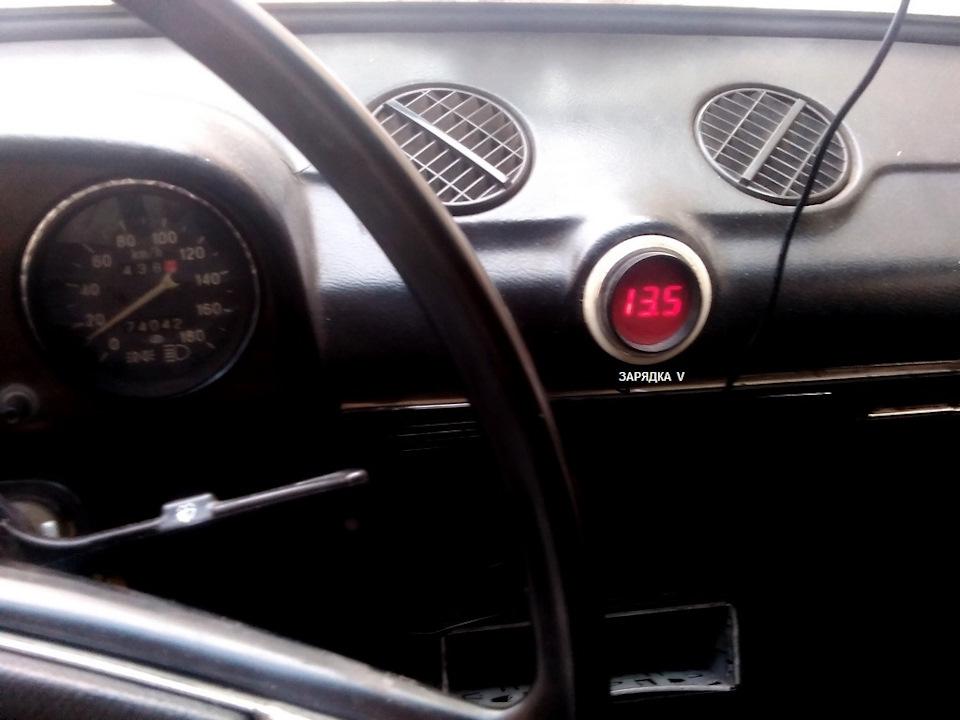

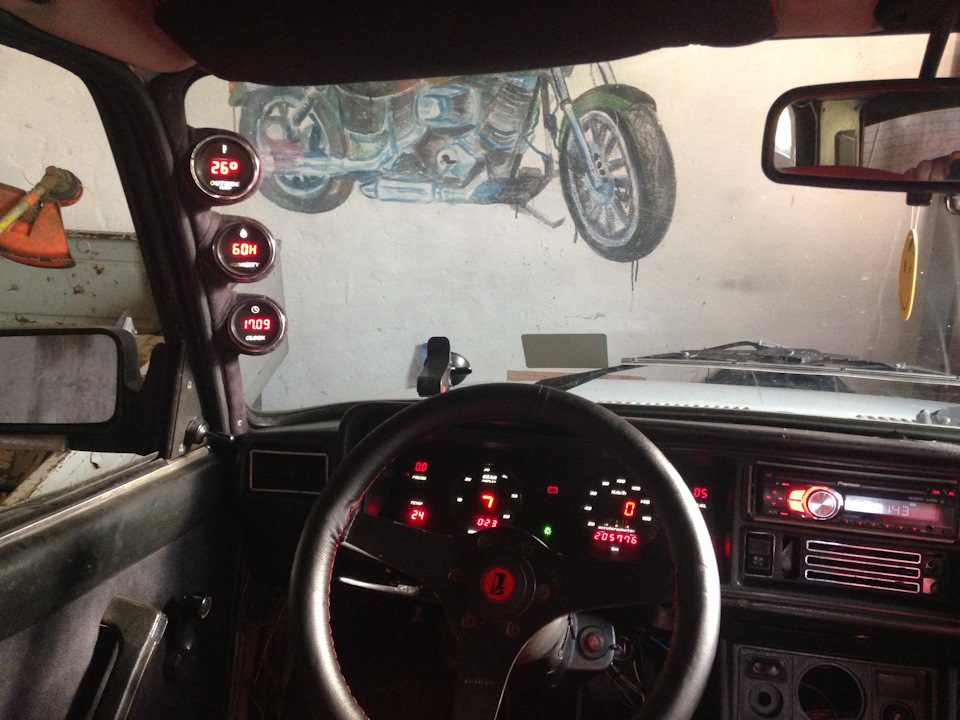

Первый раз картинками меряюсь. Извините указатели не подписываю они подписаны при изготовлении
У меня тоже не подписаны это написано в Paint
+100500
Есть старый бакомер но этот по разработке понравился больше.вот и загорелся сделать
Самая тусклая цифра 8 самая яркая 1 это на бакомере и на давление норма в софте от добрых и бескорыстных людей

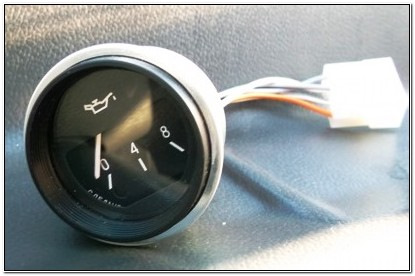

Давленометр показывает от 8.0 по мере прогрева движка до 0.1
Я понимаю как оно показывает и что у вас цифры светятся с разной яркостью. цифра 1 ярче чем 8. Я знаю почему и как это изменить, а вам и так сойдет раз вы этого не видите
Я это вижу но мне западло было ставить резисторы в цепях анода
Они ситуацию не меняют, точнее не сильно можете попробовать
Ну их а то еще туда и транзисторы воткнуть посоветуете
Как минимум транзисторы
Не не буду и так нормуль .
Я не преобретаю, а заказываю знающим(умеющим работать в mikroPascal PRO for PIC ) указывая что должен делать разрабатываемый прибор .Благо добрых бескорыстных людей еще найти можно .Ну а плату нарисовать не проблема .
Тогда проверьте ту ли схему и микроконтроллер вы выбрали
Не паяльником делан ;^D
Ну отлично что вы слизали схему Игоря Горского 1 в 1 но лизать схему и понять это разные вещи. Почему к примеру 2 резистора 390 Ом в ряд, или почему R7 именно 3к, зачем в схеме цепочка которая ушла на VD2?
Я вобще то монтажник радиоаппаратуры а не проектировщик оной, но 2 резистора можно заменить одним т.к они имитируют штатный прибор а без VD2 PIC не будет записывать калибровочные данные в память Ну и резисторы R4-R7 просто делитель напряжения …
Он и с VD2 не будет записывать его назначение друге.
Штатный прибор 360 Ом, а тут минимум в 2 раза выше.
R6, R11 — тоже делитель но соотношение другое
Я вам писал я не проектировщик а монтажник мне что дано то я и собираю .Благо сейчас не надо думать какой мощности поставить резюк (как раньше) .Раньше все в монтаже учитывалось тип, материал, расположение на плате …и т.д .и т.п
xrust83
Он и с VD2 не будет записывать его назначение друге.
Штатный прибор 360 Ом, а тут минимум в 2 раза выше.
R6, R11 — тоже делитель но соотношение другое
Пусть об этом голова болит у програмиста который всю эту лабуду в протеусе нарисует составит прогу и что где нато исправит от этого печатка не требует переделки
удачи ему и светлой головы
Поди разберется 3 института кончил и пашет не в забегаловке
Из опыта жизненного. Человек который стоит чего то в жизни не пишет прошивки на чужие схемы. Ибо профессионал способен создать свой проект, а ковыряться в чужом и пытаться повторить дело не благодарное. Именно по этим причинам создать новый проект у таких людей стоит дешевле чем подогнать программу под чужой.
Раз наш с Игорем проект люди хотят лизать, повторить или переделать значит мы делаем правильные вещи, ибо никто не пытается скопировать разработки Таврии или Москвича.
На этом разрешите завершить наш разговор ибо он не приносит пользы, да и поднадоело из пустого в порожнее переливать…
xrust83
Ну отлично что вы слизали схему Игоря Горского 1 в 1 но лизать схему и понять это разные вещи. Почему к примеру 2 резистора 390 Ом в ряд, или почему R7 именно 3к, зачем в схеме цепочка которая ушла на VD2?
Слизал .Да мало ли всяких схем по инету на радиолюбительских сайтах и все в свободном доступе
Да схем в интернете более чем достаточно, но в конкретной схеме подход именно Игоря Горского. Человек спроектировал прибор и разработал, работа прошивки со схемой тут тесно переплелись. И схема собрана в связи с особенностями кода.
Хвала ему и многим другим которые выкладывают свои разработки по всем сайтам связанным с радиоконструированием .Коль не дано самому что-то придумать спасибо тем у кого можно позаимствовать не в комерческих целях а токмо для себя
Каждый в праве сам выбрать методы и цели в жизни.
xrust83
Да схем в интернете более чем достаточно, но в конкретной схеме подход именно Игоря Горского. Человек спроектировал прибор и разработал, работа прошивки со схемой тут тесно переплелись. И схема собрана в связи с особенностями кода.
я конечно извиняюсь заранее, но автор сего девайса один, а барыжите им вы! я надеюсь вы хоть делитись прибылью с автором? щас радиолюбителей осталось по пальцам сосчитать, и они помогают друг другу, делятся между собой, никто не собирается отнимать у вас ваш хлеб! если человек не умеет реализовывать из горстки деталек такие поделки или если и умеет, но времени нет, то он закажет это у вас, поделитесь вы прошивкой, дальше то что, будет им барыжить как вы? соберет себе прибор и будет радоваться от того что все работает и убил время с удовольствием
Автор сего девайса писал прошивку для меня под мои нужды, и тех.задание. Да у нас давно сложились особые отношение хоть в жизни мы не разу не виделись, но это касается нас с ним, но не как не сообщества и подписчиков. Существует как минимум 4, известных мне, версии бакомеров с открытым кодом или прошивкой — качайте, собирайте, радуйтесь. Если вам нужен бакомер 3 то у него есть цена.
И последнее, не говорите что мне делать и я не скажу куда вам идти.
Все вопрос снят Изготовил свою собственную .
Спустя час после комментария? И прошивку приобрели, надеюсь, или тоже свою собственную пишите?
и сам приборчик

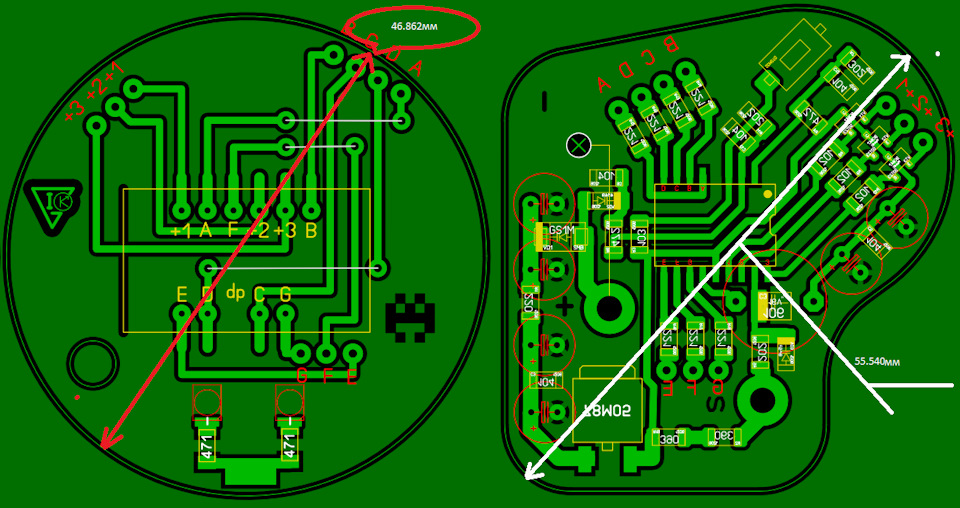

Для каждой приборки своя разводка, своя плата
Я конечно не профан в радиолюбительстве, но всеми усилиями и умением не смог затолкать сие творение рук xrust83 в корпус от штатного прибора .Ну не лезет он туда хоть тресни .круглая плата еще куда ни шло, а кривая ни в какую .Может я в не тот корпус пытаюсь всунуть .
Вы всегда сначала суете, а потом думаете? Это плата для приборки 2107.
Привет Вадим. Из всех бакометров найденных мной в нете ваш безусловно на первом месте.
У меня Ауди 80 Б4. Бак 66л. Сопротивление ( 0 литров-320 Ом, полный-40 Ом). Можешь сделать бакометр по этим параметрам? Я живу в Белоруссии, сколько это будет стоить + доставка, цена в долларах. Я конечно сам бы попробовал бы сделать, ну уж сложновато для меня, да и запарился постоянно по километражу считать количество топлива в баке. Вадим ты перед пересылкой прибор тестируешь? Спасибо. С уважением Леонид.
Бакомер 20$-24$ (на цену влияет цвет индикатора) + 4$ пересылка
Прошивка универсальная откалибруется или 65л или 70л. Шаг 5 литров предел 75л
Перед отправкой снимаю видео с тестированием конкретного прибора на столе переменным резистором.
1) Красный цвет.
2) Как проходит оплата?
3) Вадим если не сложно подскажи как его подключить на мою Ауди 80 б4, вместо штатного. Заранее очень благодарен.
От 1700р. Предел бакомере 3 75 литров
Вадим, для Крайслер Таун-Кантри 93г. Датчик: пустой 100 ом, полный 8 ом, бак 76л, цвет цифр зеленый, Тольятти. Цена готового, способ оплаты, доставки?
Скажите ваш датчик работает от сопротивления, можно ли сделать от напряжения? "0 вольт пустой — 5 вольт полный."
Открою вам большой секрет. Сопротивлением изменяют напряжение. Но вникать в газовые датчики на данном этапе у меня нет ни желания ни времени. Если вы просматривали бортжурнал то заметили что я делал приборы которые заменяют штатные датчики в авто один в один по схеме и форме платы. Это даёт возможность тиражировать один и тот же прибор и интереснее чем подогнать схему под датчик газа, а потом делать штучные приборы то под Ланос, то под Шевроле, то ещё под что то.
я не глянул .а как заказать
Пиши в личку
А возможна ли пересылка в Украину . И какая цена с пересылкой в Луганскую обл.
А Ровно для вас уже не Украина? 540 грн
предоплата или наложкой
девайс крутой! А отдельно прошивку не продаете? плата и контроллер в рассыпухе лежат. Думаю собрать.
Нет. Только готовое устройство
Сможете посчитать стоимость почтой до казахстана город алматы. Хочу приобрести.
+300р
Общая сумма какая выйдет и как вам перевести денежку?
Какой желаемый цвет индикатора и вид платы? Прибор именно для 2107?
красный, зеленый — 1400р, синий, оранжевый — 1600р, белый — 1700р + пересылка 300р
прибор для опеля. размер примерно как на ВАЗ в метал корпусе стрелка.
Какое сопротивление полного и пустого бака? он может и не работать с Опелем. Условие работы сопротивление пустого бака больше чем сопротивление полного. Думаю для дальнейшего общения лучше перейти в личку. Есть несколько вариантов плат уже возможно они будут удобнее вам. Общая стоимость прибора с белым индикатором и пересылкой 2000р
xrust83
Какой желаемый цвет индикатора и вид платы? Прибор именно для 2107?
красный, зеленый — 1400р, синий, оранжевый — 1600р, белый — 1700р + пересылка 300р
цвет белый
а можно полный список всех запчастей, хочу себе сделать но не знаю найду ли все нужное
Схема = список деталей
заказать все детали прошитый контролер платы типо КИТа можно?Если да какая цена будет?
19,99$
а готовые 20) вы плохо оцениваете свою работу
Нет я просто считаю что работа стоит копейку, а знания что, как и из чего нужно делать стоят 19,99
а чем платы травишь?
Начинал медным купоросом — долго
потом долго травил хлорным железом — быстро но если попадет на одежду или вещи то уже не отстирать
сейчас перешел на перекись водорода и лимонную кислоту — по времени нормально, нет пятен, не опасен для детей, из минусов способ дороже так как раствор одноразовый, из плюсов компоненты в любой деревне есть
Как насчет прошитого контроллера?
200 грн мой PIC в корпусе soic
Куда платить? Карта приват банка есть?
Да есть но платить рано. Контроллеры еще в пути. Я сообщу если интересно когда доедут
Сообщите пожалуйста.
Микроконтроллеры пришли
xrust83
Да есть но платить рано. Контроллеры еще в пути. Я сообщу если интересно когда доедут
И еще вопрос. Этот прибор может работать совместно с штатным прибором на панели? Можно его подключить парралельно штатному, он не будет влиять на показания стрелочного прибора
Нет нельзя, датчик бака переключается в цепь 5В.
Я так понимаю о последовательном и параллельном соединении резисторов вы не слышали раз мы сейчас обсуждаем данный вопрос.
Этот прибор подключается штатному? Можно его сделать без пищалки, а то места много занимает, а корпус нашел небольшой? Можно исключить транзисторы и подключить напрямую, в других приборах подобного типа видел прямо на микроконтроллер подключен индикатор. Прошивка финальная под эту схему? Как можно купить у вас прошивку?
Можно без пищалки. Хотя промышленность позволяет подобрать даже пищалку 6 на 5 мм или вынести ее за пределы корпуса на проводках.
Есть определенные правила построения схем. Использую транзисторы все сегменты светятся с одинаковой яркостью например 1 и 8 будут одинаковые.
Прошивку купить нельзя. Максимум прошитый контролер.
Доброго времени уважаемые авторы данной конструкции . Приборчик супер и метод замера супер. После установки газа на свой Pssat, возник вопрос с измерением уровня газа в баллоне есть такой датчик уровня для газа WPGH-1 . Это прибор использует эффект Холла . При полном баке 5В пустой 0.8В. Можно ли использовать Ваш прибор совместно с Данным датчиком? И Где можно пообщаться по этому вопросу?
С ув. Александр
Нет в чистом виде прибор использовать нельзя. А изменение параметров работы и замера приведет к необходимости переделать прошивку. Это уже совсем другой прибор. Обратитесь к автору прибора Игорю Горскому возможно ему будет интересно заняться разработкой устройства
А приборы вы ещё продаете?
Да конечно
А по чем?
Все зависит от прибора, версии схемы, цвета — цены от 15$ прибор без корпуса
А с корпусом? А какие версии? Цвета?
Если речь о приборах под в стандартных корпусах ВАЗа то мне негде их брать в таком количестве. Если заказчик предоставляет свой корпус я соберу прибор в его корпусе, на цену не влияет. Варианты исполнения плат есть в бортовом журнале и на моем канале YouTube.
Скажите что конкретно Вам нужно и я предложу варианты
почем прибор и без корпус?
500грн, 1300р, 20$ + пересылка по Украина 30 грн, в Россию 400р, в Европу $4-5
Добрый день. Возможно его поставить в машину если полный бак то около 0,1 В, а при минимуме около 4 В
Нет не установится. У вас 0 Ом пустой бак.
Что удивительно, но померять сопротивление нельзя. Только при IGN только напряжение
Mo3g-NsK
цена ?
20$
