1 Внутренняя труба
2 Внешняя оболочка
3 Приводной механизм регулятора давления наддува
4 Клапан управления турбонагнетателя
5 Впуск воды
6 Впуск масла
7 Мех
8 Перепускной клапан
9 Канал регулятора давления наддува
10 Встроенный корпус турбины
Эусплуатация
Один из самых эффективных способов сохранения работоспособности турбокомпрессора — это правильная его эксплуатация. По этому, для того, что бы максимально продлить срок службы турбины необходимо соблюдать несколько правил:
Правильный запуск двигателя
В момент запуска двигателя не когда не добавляйте газ! После старта двигателя обязательно держите его на холостых оборотах не менее 2-3 минут. Эта процедура необходима для того, чтобы смазка в необходимом количестве поступила в турбину и хорошо покрыла все движущиеся детали.
Если этого не сделать и сразу после запуска двигателя нажать на педаль газа, то в таком случае, детали турбины будут работать на очень высоких оборотах в условиях с минимальным количеством смазки, что вызовет перегрев и выход из строя турбокомпрессора.
Первый запуск двигателя после длительного простоя или
в условиях низких температур
Перед первым запуском двигателя после длительного простоя, обязательно проверните двигатель вручную. Для этого вы можете, например, отбуксировать автомобиль на первой передаче. После этого запустите двигатель и оставьте его на 10-15 минут работы на холостых оборотах. Это необходимо для того, чтобы масло начало циркулировать в системе и хорошо покрыло все компоненты двигателя и турбокомпрессора.
Выключение
Перед тем как отключить зажигание подождите некоторое время, это нужно для того чтобы турбокомпрессор остыл. Во время работы двигателя, турбокомпрессор работает на чрезвычайно больших оборотах, в результате этого все детали и компоненты турбины сильно нагреваются. По этому при резком выключении зажигания создается мгновенный перепад температур, что плохо сказывается как на самых деталях турбины, так и на общем сроке её службы.
Турбины последнего поколения ведущих фирм уже работают с усовершенствованной системой охлаждения, которая по обводной схеме, даже после отключения зажигания, продолжают охлаждать турбину (ее подвижные части)
Корпус подшипника имеет водное и масляное охлаждение и фиксируется V-образным зажимом к листовому трубному ответвлению.
Существует 4 основных причины выхода турбокомпрессора из строя:
1. Загрязнение масла;
Загрязнение крупными частицами. Крупные частицы, переносимые маслом, вызывают глубокие борозды на втулках. Внутренняя поверхность втулки тоже изнашивается, но в меньшей степени. Средний корпус и вал меньше из-за твердости материала. Повреждения на валу вызваны теми же крупными частицами, содержащимися в моторном масле.
2. Недостаточное количество смазки;
едостаточная смазка происходит, когда масляный канал заужен прокладочным материалом или герметиком. Характеризуется сильным изменением цвета турбинного вала.
Химическое загрязнение масла. Приводит к износу вала, втулок и превышению температуры. Выглядит как недостаток смазки. Обычно происходит при смешивании масла и топлива, что приводит к снижению смазывающих свойств масла.
3. Экстремальный режим работы;
Перекрут может привести к потере части лопастей турбинного вала. Повреждение может выглядеть как попадание инородного тела в турбинную часть.
В экстемальных случаях вал может разорваться из-за перекрута. Минутный стресс приводит к появлению трещин, которые увеличиваются с каждым циклом перекрута и в конце приводит к быстрому разрыву турбинного вала.
4. Повреждения компонентов турбины.
Твердое инородное тело в компрессоре. Данное повреждение вызвано инородным телом, попавшим в компрессорную часть. Соль и песок приводят к эрозии и коррозии лопастей компрессорного колеса.
Мягкое инородное тело, такое как ветошь или бумага могут привести к данной поломке. Обычно лопасти компрессорного колеса изгибаются, а в экстремальных случаях лопасти могут обломаться.
Твердое инородное тело, попавшее в турбинную часть, обламывают лопасти турбинного вала. Даже маленькие объекты, типа окалины с выпускного коллектора могут привести к значительным повреждениям лопастей турбинного вала из-за высокой скорости вращения.
Выводы:
1. Турбокомпрессор (турбина) является частью двигателя. Любые неисправности систем двигателя напрямую отражаются на работе турбины и приводят к преждевременному выходу ее из строя.
2. Необходимо периодически проверять и устранять неисправности топливной системы, исключая попадания топлива в масло
3. Необходимо своевременно заменять масло, масляный и воздушный фильтры.
4. Перед остановкой двигателя после интенсивной езды необходимо охлаждать турбину. Для этого необходимо дать двигателю поработать на оборотах холостого хода не менее одной минуты или установить турбо-таймер.
Как описано было выше п.4 относится к турбинам старых модификация, в новых турбинах это не требуется.

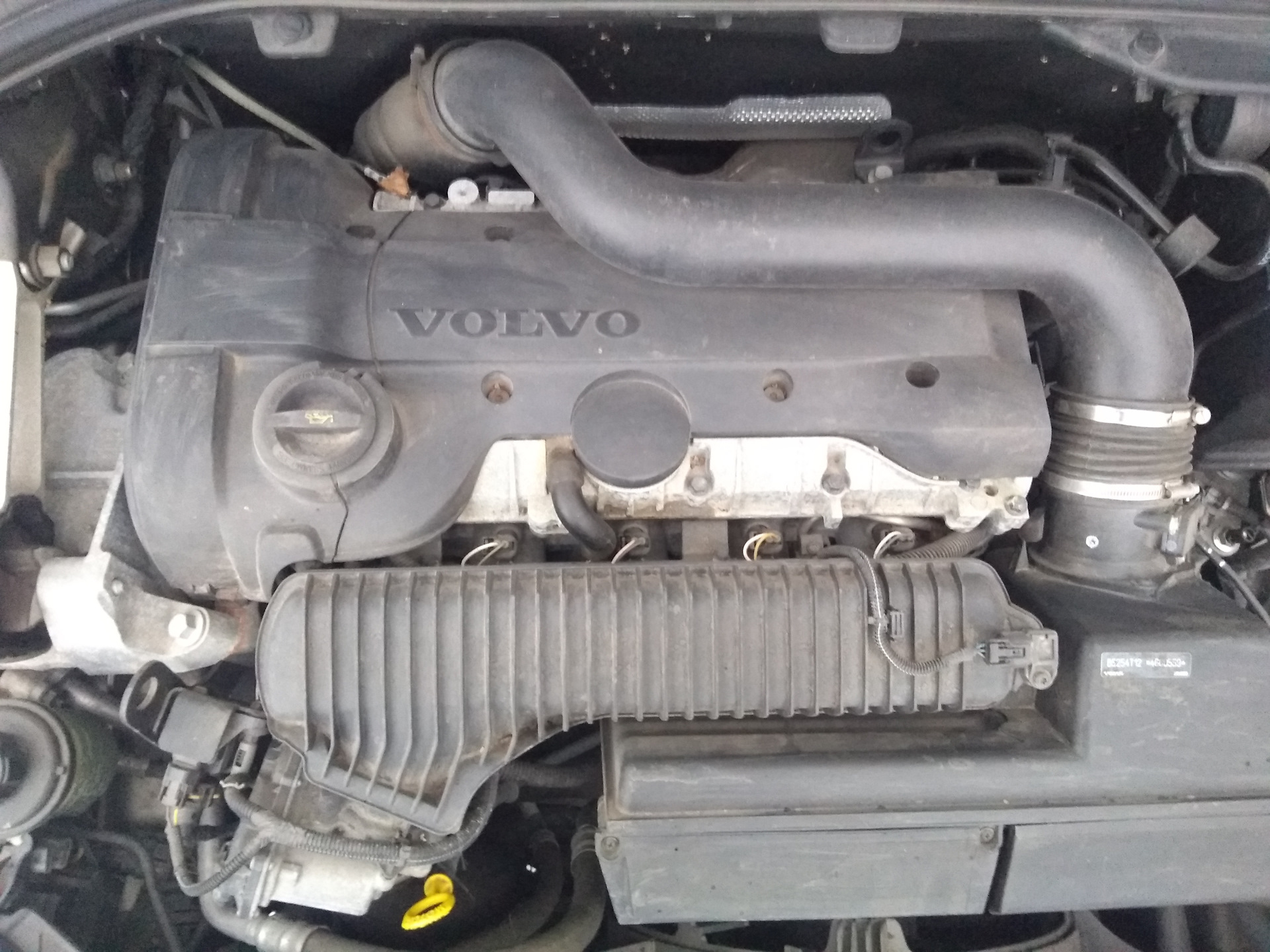

Более подробно о работе турбосистемы Volvo S60-II читаем в техничке:
www.drive2.ru/cars/volvo/…4062246863888564982/#post
Комментарии 66

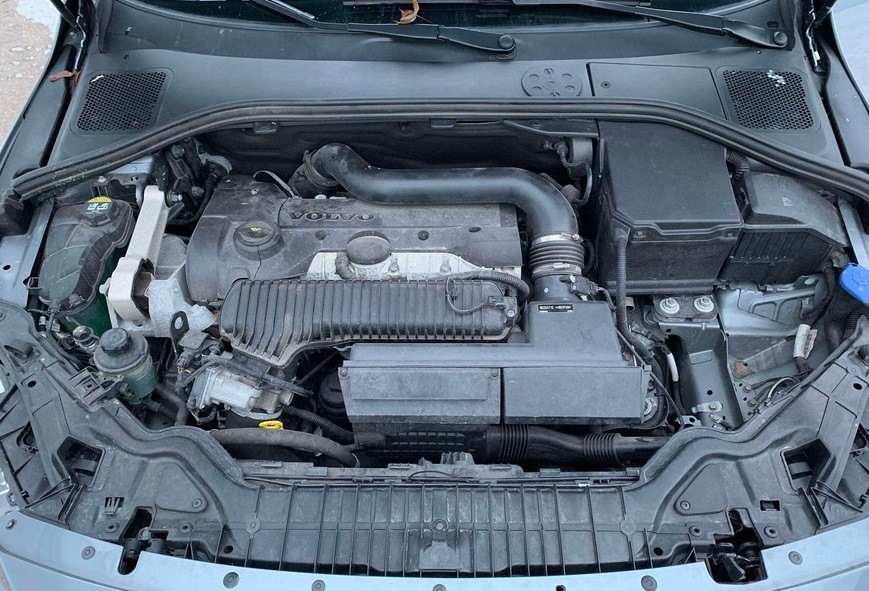

Еще одно фото с другой авто.
