ПРЕДОХРАНИТЕЛИ В САЛОНЕ
В салоне предохранители находятся под левым от рулевой колонки бардачке. Если его вынуть полностью, а также снять панель (дернуть снизу, опустить вниз) то будет такая картина:

Кстати, некоторые до сих пор не знают, что если снять бардачок, то вверху в панели есть планка с запасными предохранителями и приспособой для их вытаскивания (ну инструкцию же никто не читает).
Предохранители поделены на 3 блока — BSI1, BH12, BFH1:

Блок BSI1
F1 15A Задний стеклоочиститель (на универсале)
F2 30A Pеле блокировки и суперблокировки дверных замков
F3 5A Подушки безопасности
F4 10A Управление автоматической коробкой передач — Модуль блокировки защиты 3 реле — Самозатемняющиеся зеркала заднего вида
F5 30A Передние стеклоподъемники — Люк — Панель управления двери водителя
F6 30A Задние стеклоподъемники
F7 5A Подсветка перчаточного ящика — Передние и задние светильники — Передние и задние источники направленного освещения — Косметическое зеркало
F8 20A — Автомагнитола — CD чейнджер — Система контроля
давления в шинах — Процессор электропривода крышки багажника
F9 30A — Прикуриватель -Передняя розетка 12 В
F10 15A — Сигнализация — Блок клавиш на рулевом колесе, переключатели световых приборов и стеклоочистителей
F11 15A Слаботочный замок зажигания
F12 15A — Блок памяти регулировок сиденья водителя — Приборная панель — Дисплей сигнализатора непристегнутых ремней безопасности — Калькулятор системы кондиционирования
F13 5A сервисная панель — модуль предохранитель моторного отсека PSF1 — калькулятор подушки безопасности — Панель управления кондиционером воздуха
F14 15A — Комплект, освобождающий руки — Усилитель Hi-Fi — Система помощи при парковке — Блок памяти регулировок сиденья пассажира — Блок коммутационного блока прицепа — Датчик осадков / уровня освещенности — Контроль боковой траектории
F15 30A Pеле блокировки и суперблокировки дверных замков
F17 40A Заднее стекло с обогревом — Зеркала заднего вида с подогревом
FSH Шунт "SHUNT PARK"
Есть штатный свободный предохранитель на усилитель :)
Блок BH12
G29 не используется
G30 5A Зеркала заднего вида с подогревом
G31 5A Датчик осадков / уровня освещенности
G32 5A Индикатор не надетого ремня безопасности
G33 5A Самозатемняющиеся зеркала заднего вида
G34 20A Шторка потолочного люка (на седане)
G35 5A Блок подсветки и запоминания положения наружного зеркала пассажира
G36 30A Крышка багажника с электроприводом (на универсале)
G37 20A Πодогрев передних сидений ИЛИ 25A Сиденье водителя в электрическим управлением — блок памяти регулировок сиденья водителя
G38 30 A Электропривод сиденья водителя ИЛИ 25A Сиденье водителя с обогревом
G39 40A — Электропривод сиденья пассажира — Усилитель Hi-Fi
G40 3A Коммутационный блок прицепа
Блок BFH1
G36 15A Автоматическая коробка переключения передач AM6 / 30A Автоматическая коробка переключения передач AL4
G37 10A — ДХО — разъем OBD2
G38 3A Система ESP
G39 10A Электрогидравлическая подвеска
G40 3A Контакт педали тормоза
ПРЕДОХРАНИТЕЛИ В МОТОРНОМ ОТСЕКЕ
В моторном отсеке имеются тоже 3 блока предохранителей, которые делятся на части уже локально. Это блоки PSF1, BFDB, BCP3(у кого есть Webasto).

Блок PSF1, как правило, все видели. Но не всю его часть ;)

F1 20A Управление многофункциональным электромотором
F2 15A Звуковая сигнализация
F3 10A Насос переднего / заднего омывателя
F4 10A Насос омывателей фар
F5 15A Насос топливной системы
F6 10A Воздушный расходомер — освещение при повороте — модуль динамической корректировки света фар — диагностический разъем
F7 10A Реле управления приводного механизма блокировки рычага переключения скоростей автоматическая коробка передач — компьютер и электрогидравлический узел автоматическая коробка передач — электрогидравлический усилитель рулевого управления
F8 20A/25A Управление стартером
F9 10A Двух функциональный контакт тормозной системы — концевой выключатель педали сцепления
F10 30A Управление многофункциональным электромотором (EW10A — предохранитель электромагнитного клапана продувки абсорбера паров бензина)
F11 40A Нагнетательный вентилятор передней системы климат-контроля
F12 30A Очиститель ветрового стекла
F13 40A Интеллектуальный сервисный модуль
F14 30A Не используется
F15 10A Правая фара дальнего света
F16 10A Левая фара дальнего света
F17 15A Левая фара ближнего света
F18 15A Правая фара ближнего света
F19 5A Управление многофункциональным электромотором
F20 15A Управление многофункциональным электромотором
F21 10A Управление многофункциональным электромотором (предохранитель реле вентилятора охлаждающей жидкости)
Это еще не все, если отщелкнуть 3 защелки, то можно вынуть этот блок вверх и внутри на торце блока будут МАКСИ предохранители:

MF1 50A Блок электровентилятора охлаждения двигателя (для DT17 — 20A форсунка дополнительной системы обогрева — Климатическая установка — противотуманный фонарь)
MF2 80A питание (BFH5 и BFH12)
MF3 80A механизм электронасоса усилителя рулевого колеса (для DT17 50A блок электровентилятора )
MF4 80A питание BSI
MF5 80A питание ESP
MF6 40A питание ESP
MF7 20A активная подвеска с регулируемым демпфированием
MF8 80A питание BSI
Блок BFDB находится возле аккумулятора. Чтобы его снять, надо снять аккумулятор, нажать на 2 защелки:


Все предохранители в этом блоке подключены на шину + аккумулятора. Справа есть еще желтый малый блок предохранителей, которые можно и не заметить:

Есть куча свободных мест и даже установленных, но не подключенных предохранителей!
Блок BCP3 у кого штатно на дизеле стоит Webasto, также имеет название "модуль блокировки защиты 3 реле"
Находится "где-то в крыле" над Webasto (не имею этого чудного девайса, потому нет фото)

F1 40A защита отопителя — Климатическая установка
F2 40A защита отопителя — Климатическая установка
F3 40A защита отопителя — Климатическая установка






Комментарии 156
Здравствуйте! Подскажите пожалуйста где взять плюс, чтобы был только после запуска двигателя, есть такой?
Врятли. При включении зажигания, все включается. Запуск двигателя смотреть по CAN.
Ну понял, спасибо. Под капотом может и можно найти, а в салоне нету
Парни, Citroen c5 2012 кто подскажет, у меня перестала машина работать прям по среди города, потом на следующий день высадился акум в ноль, после зарядки подключаю к машине и начинается трескотня в блоке предохранителей, прям сильная, есть видео, снимаю Клему и опять кидаю включается охлаждай-ка по турбине как обычно она включается после остановки машины, что может быть ? Треск снизу блока происходит, пока не снимал
Добрый день, ситроен с5х7 2.0 дизель на автомате, на управляющем(маленьком)проводе стартера постоянное питание, и если подкинуть акб, сразу крутит стартер, куда копать, где смотреть, почему питание постоянное, а не при повороте ключа? Подскажите пожалуйста)Может проблема с замком зажигания, или есть какое-то реле стартера?
Стартер крутится от втягивающего реле на стартере, которое включается подачей полюса в блоке PSF1 реле R8, предохранитель F8. Разъем 5V JN пин 2.
Если на втягивающем есть ноль, то проблемы с PSF1 и реле R8. Есл и нет, то залипло втягивающее.
Стартер разобрали, почистили, все с ним хорошо, а что может быть с PSF1, где найти реле R8?
Внутри. PSF1 не разборный. При помощи болгарки только. Прозванивай прибором на втягивающем. Предохранитель F8 в PSF1.
Ошибся, на втягивающее подается плюс, а не ноль.
Втягивающее на стартере, не внутри.
То есть просто прозвонить от предохранителя F8 и до управляющего провода стартера?
Можно и так.
По правильному, он должен прозвонится, ведь я и без прозвонки знаю что он целый, так как на него приходит постоянно 12+, что мне это должно дать? В плохом случае я так понимаю нужно либо разбирать и смотреть что с блоком PSF1 и рел R8, либо его менять, так понимаю?
Угу. Если будет звниться от F8 до втягивающего то проблема в PSF1. Проще взять на разборке.
Понял, спасибо большое за совет)
Кто может подсказать. Ситроен, стоит штатный догреватель. Принудительно через лексию запускается
А вот на улице уже 3+, должен запускаться но что-то не хочет. Куда капать ?
Ситроен С5 2012 г.в
Всем доброго вечера, подскажите пожалуйста где можно найти предохранитель и реле на климат контроль, на муфту нет питания?
Это я тебе должен искать предохранитель?!
Я просил подсказать где находится а не тебе искать
подскажите где есть постоянное питание даже в режиме energy saving mode блоке предохранителей салона
Здравствуйте.У меня пару дней назад заглох авто, на ходу, на приборке написало неисправность тормозной системы, полез на Вашу страницу, и по фото BSI 1 у Вас пошло не соответствие с расшифровкой предохранителей.По фото всё соответствует.Дак вот, о моей неисправности, грешил я на F9, а как оказалось он тут не причём он был исправный.На станции нашли причину"смешную"тоже предохранитель F20 10ампер(управление двигателем).Сейчас буду искать причину почему он сгорел, может кто знает, куда копать?Примного блогодарен.
Павел, подскажите, пожалуйста, на каком предохранителе есть постоянный плюс даже после засыпания блоков? Хочу подключить регик с парковочным режимом.
На заднем прикуривателе есть
Это который F6 25A возле аккумулятора в седане? Или на F9 в салоне тоже постоянный плюс?
Привет. Не знаешь почему у меня нет подсветки перчаточного ящика? В салоне везде есть освещение.
И также нет тока в переднем прикуривателе, а на заднем есть
Знаю — электроны не добегают, инфа 100%
😃Что это означает?
Означает запор электронов :)
Это знак! Пора менять БМВ на Ситроен
Так я уже на ситроен 🤣
Я бы так тогда не спрашивал.
Не изменил у себя в акаунте авто.
Можно подробнее где что смотреть
Яж не гадалка. Берешь мультиметр и прозваниваешь предохранители, лампочки, напряжения. Перчаточный ящие и передняя розетка это разные предохранители.
А может кто разъяснить в BFDB блок малых предохранителей F8 форсунка доп обогрева что это такое?
Как снять этот верхний блок PSF1?
Там вроде интуитивно понятно. Не?
А кто нить подскажет где пред задних габаритов расположен? Чет я вроде всё перечитал но не нашёл ((
Ребята, у меня под блоком PSF1 жмут обрезанных проводов, дайте подсказку что это было ? К этому блоку имел доступ только один электрик, после него перестали гореть стоп сигнал и выявлен этот на вид свежеобрезаный жмут
Он не под блоком должен быть, а сверху PSF1. Запасные провода для сингалок и т.п.
Пригодилось. Спасибо!
Еще развернуто по всем схемам можно посмотреть тут:
vsepredohraniteli.ru/citr…loki-predohranitelej.html
Посмотреть там можно… Но схем там нет. Зато есть вороство и нарушение закона.
Вот это молодец! Так всё подробно! Нет — подробнейше!
Подскажите есть ли возможность замены реле? Нет питания на омыватель. Проводка цела и насос рабочий.
Павел, доброго времени. По блоку PSF1 указано, что F4 10A Насос омывателей фар. На фото желтая 20-ка…
И?
Тогда, хотя бы зачем 20 вместо 10?
Ту дабл. Наверно есть в этом сакральный смысл. В инструкции 10, но по заводу 20 :) Вообще то у меня нет омывателей фар :)))
Аминь))
Прдскажите где предохранитель на центральный СТОП?
Подскажите, в bsi стоят предохранители
mini ae01.alicdn.com/kf/HTB1gB…oVuWBuNjSszbq6AS7FXaC.jpg
или micro
ae01.alicdn.com/kf/HTB1Bv…o1uSBuNjy1Xcq6AYjFXaQ.jpg
По сложно определить
Обычные и мини
Большие визуально понимаю, а вот с мелкими не совсем
Спасибо за ответ
Все бы здорово, но не нашел предохранитель кондиционера, может подскажете?
Благодарю, это очень круто очень, я это искал давно и немог ни как найти, просто нет слов !
СПАСИБО тебе, ДОБРЫЙ ЧЕЛОВЕК!
Комментарий удалён
А говорил в "порядке"… Никогда не проверяй предохранитель визуально!
Так и не понял. Подскажите какой предохранитель отвечает за вентилятор печки. Перестал включаться обдув.
Ну вы не борзейте. Я вам сделал описание. И за каждым не могу все перечитывать и искать нужный вам предохранитель. Это моё время, вас сотни, по итогу я только сижу и "работаю" на вас, пока вы "экономите".
F11 в блоке BSF1. Абсолютно четко указано " Нагнетательный вентилятор передней системы климат-контроля".
А вообще — Ежик за него отвечает.
А какой предохранитель отвечает за Вебасто, перегорел походу? Нет питания на вебасто у меня, напрямую все работает если от аккум бросить
Блок BCP3. Нужно только потрудиться почитать.
Форсунка допобогрева и пост-обогрева имеют непосредственное отношение к свечам накала?
Блок BFDB
Интересно а на задние фонари есть какие либо предохранители?
Здравствуйте. Может подскажете как добраться до предохранителей которые за аккумулятором стоят. Не хватает длины проводов чтобы вытащить этот блок, с защелок снял но вытащить не получается, короткие провода не дают. Нужно проверить предохранитель насоса подвески.
Снять аккумулятор и добраться
Во, полезно. Отрублю завтра омыватель фар, задрал по 5л в 3 дня выливать.
Без фар за поездку в Польшу 5л вылил за день.
Я бы наоборот подрубил омыватель фар. Задолбало ходить чистить.
Московская жижа всё равно омывайкой не смывается, толку от этой прыскалки ноль.
Хреновой не смывается. Хорошей омывайкой с перого раза. И пластик стекла не портит.
Пользуй Сонакс и Вюрт и будет счастье.
Подскажите предохранитель электропривода багажника — кнопкой приоткрывается дверь и всё.
G36 30A Крышка багажника с электроприводом (на универсале)
Здравствуйте, подскажите пожалуйста, какой предохранитель отвечает за складывание зеркал?
Хочу отключить на зиму.
И будет ли работать подогрев зеркал в таком случаи?
Спасибо)
Не знаю наизусть предохранители
Немного пожужжу ))
"верхняя часть PSF1
F4 10A Насос омывателей фар"
На фото 20А. Неверно указан номер?
Возможно неверно написано. У меня нет омывателя фар.
В мануале F4 — 10A.
Оп, в закладочки)))
все понятно, только ни хера не понятно.
а предохранитель на стоп-сигналы где (какой)?
Схему смотри. Его нет. Там электронная защита. Предохранитель только на концевик педали.
Что такое "многофункциональный электромотор"?
Павел спасибо… очень информативно))

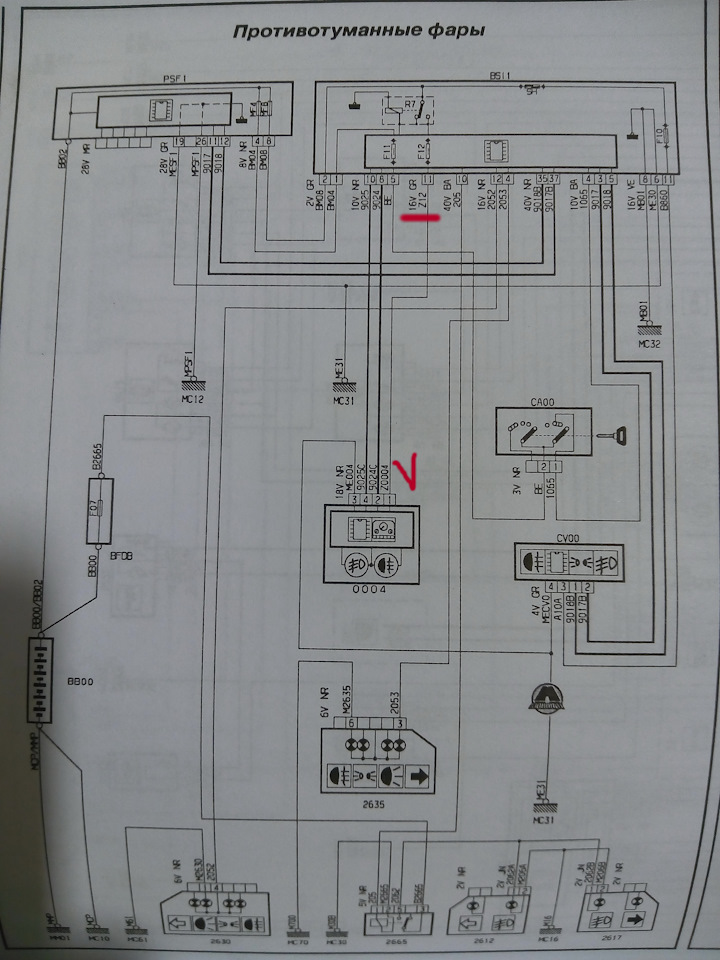

Я в 5008 пежо не мошу найти предозранитель или реле на прлтивотуманки. Пропало питание на правую противотуманку. Может подскажешь куда рыть?
Рой инструкцию ;) Реле у них не меняются, они залиты в BSM
Все перерыл, нигде намека нет. отдельно на ближний свет, отдельно на дальний. но вот про туманки вообще ни слова.
А картинки посмотреть?
Блок BFDB 15й
Ооо, спасибо! Выручил!
Там один предохранитель. Получается, что все геморнее чем хотелось бы. выходит, мне придется искать косяк в проводке, так как не приходит питание на 1(правую) лампочку противотуманки. Левая работает.
приветствую! как решил проблему?
По итогу перетерся провод идущий по бамперу. Пришлось снимать бампер, там всё сразу увидел.
спасибо. уже решил) за левой ПТФ есть разъём, вот он то и был виновником. закис немного
Подскажи, среди предохранителей в салоне, куда можно запитаться?
В верхнем ряду есть пустые. А что питать?
маленький экранчик, будет показывать температуру двигателя и коробки.
нужно просто к + и — зацепиться.
Да куда угодно вешайся. Лучше туда, где питание после зажигания.
так и не понятно куда, экранчик ставлю рядом с предохранителями, вот и не найду.
городить не охото, а по простому бы подключить.
PavelN02
В верхнем ряду есть пустые. А что питать?
провода прокинул, теперь не найду куда прицепиться.
Куда прокинул, там и цепляйся ;)
к плафону то нет вопросов, а тут где?
или прям любой провод брать и в него врезаться?
а минус там где? на верхней планке слева?
Там нет минуса, только плюс. Минус на корпусе любом.
Плюс можно много от куда взять. От подсветок, плафонов и т.д.
а к этим предам с низу можно добраться? а то не получилось эту черную плиту вытащить
К нижним нет. Верхние снимаются легко. Там 2 защелочки сверху надо отогнуть чета вставив
а минус там далеко искать?
Ну или в жгуте любой желто-зеленый провод. Или на корпусе там есть внизу.
о спасибо, там до корпуса еще пару дней пути. ))
PavelN02
Ну или в жгуте любой желто-зеленый провод. Или на корпусе там есть внизу.
в жгутах желто-зеленого нет, но вроде минус нашел.
Но там везде плюс, боюсь уже во все подряд тыкать (уже чтото написала на панеле про подушку пассажира).

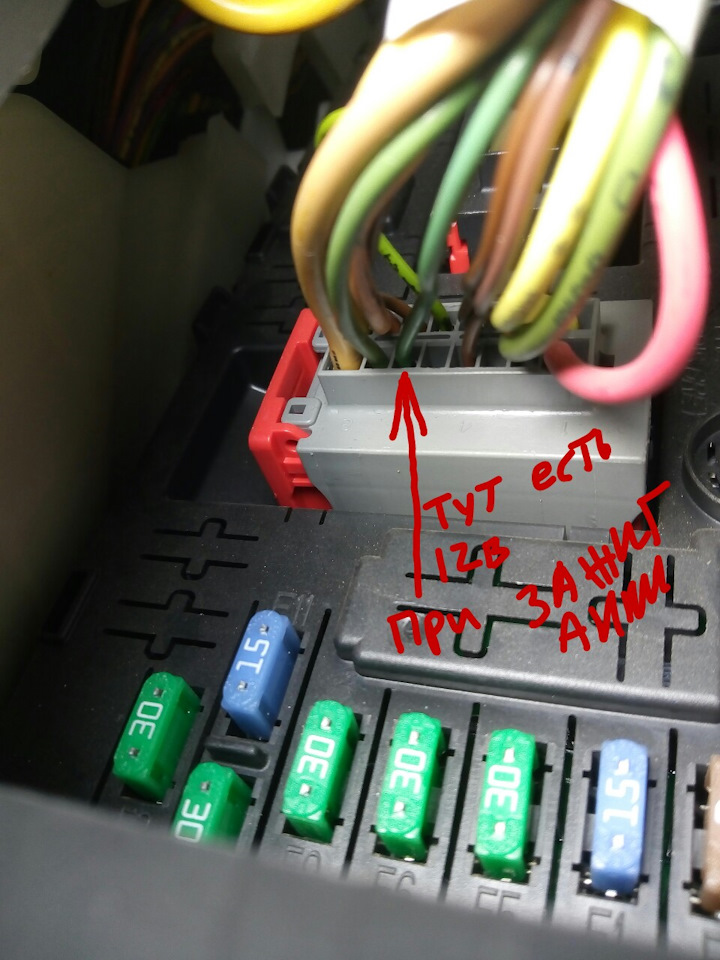

Подскажи, плиз, где взять плюс только при зажигании.
Желто-зеленых там как грязи. Иногда по 2-3 идет в жгуте.
С замка зажигания — BSI 10V BA 4 пин
облазил сегодня там все, желто-зеленых нет, нашел один он откусан ((
с замка не хочется как то брать.
PavelN02
Желто-зеленых там как грязи. Иногда по 2-3 идет в жгуте.
С замка зажигания — BSI 10V BA 4 пин
подскажи этот можно использовать?
Можно и от сюда. Это вроде на F13 идет, если я ниче не путаю.
спасибо, поехал припаяюсь )).
Наверно попутал. Но на этом разъеме много плюсов после зажигания. Схемы смотри.
А как он называется или номер его как узнать что за раъем?
16V GR. Но распиновки нигде ты не найдешь! На схемах только собирать назначение выводов.
ок, спасибо за инфу, буду на схемах ее искать и потом попробую на тыкать что куда, по легкому и припаяться.
PavelN02
16V GR. Но распиновки нигде ты не найдешь! На схемах только собирать назначение выводов.
подскаже еще плиз. вот про 16V GR
вот схема на фото, как я понимаю:
1. на BSI есть 11 пин откуда идет на 16V GR, так?
2. а Z 12 что?
3. но идет он в 18 NR в 1 пин, так?
PavelN02
Можно и от сюда. Это вроде на F13 идет, если я ниче не путаю.
ничего что я туда экранчик такой повешу?
ru.aliexpress.com/item/0-…perature/32797331110.html
главное что б ничего не сломалось )))
PavelN02
Желто-зеленых там как грязи. Иногда по 2-3 идет в жгуте.
С замка зажигания — BSI 10V BA 4 пин
зелено-желтый только один и он толстенный его не подтянуть, да и ломать не хочется.
Да кинь ты свою массу! Сними кожух левой передней стойки, там под гайкой все массы прикручены.
масса у меня есть, мне нужен "+" при заводке. Там все в "+".
PavelN02
Да кинь ты свою массу! Сними кожух левой передней стойки, там под гайкой все массы прикручены.
там все просто все в + и он всегда. вот по стрелке нашел, что там + при заводке, можно его использовать?
PavelN02
Желто-зеленых там как грязи. Иногда по 2-3 идет в жгуте.
С замка зажигания — BSI 10V BA 4 пин
подскажи а 10V BA как расшивровать?
а то не понятны эти буквы на схеме.
есть где то "3V NG" что значит?
10V — 10 пиновый разъем
BA — белый
NG — черный
блин голову сломал, что за 3V. а читать, искать то лень ))
спасибо.
а пред на подсветку зеркала пассажирского козырька и подсветки ног переднего пассажира есть?!
Есть
отдельно на них только?!номерок подскажи!а то как то разом перестали гореть!
приве если папрасиц 2001 2004 ПРЕДОХРАНИТЕЛИ В САЛОНЕ и под капот пасилая пажалусто умена ест яапонски немагу читац спасибо
А какой парт.номер для заказа блока BH12 и какие номера у обжимных клемм для этого блока?
Подскажите пожалуйста, у меня перестал работать кондиционер, кнопка A/C загорается, а муфта не включается, может предохранитель перегорел какой ?
Подскажите где он находится.
Не в курсе, надо смотреть по схеме. И смотреть ошибки и параметры. Может давления нет в системе.
А если ошибок нет, давление 3, а реле вентилятора кондиционера написано выкл. Куда копать?)
somethingrav
Подскажите пожалуйста, у меня перестал работать кондиционер, кнопка A/C загорается, а муфта не включается, может предохранитель перегорел какой ?
Подскажите где он находится.
привет! Разобрался с кондиционером? У меня такая же беда.
Разобрались?) Ошибок нет, давление было 3, потом туда сюда лазил и начал показатель прыгать то 2 то 3
На самом деле Павел поднял актуальнейшую тему
Спасибо что не поленился
Не совсем понял как так сняли? Я ящик выдернул вниз и все, но там меньше отверстие чем на фото. Вы как-то еще часть торпеды сняли?
После ящика можно еще снизу дернуть накладку панели.
Какие чистые предохранители под капотом. Как же их привести в такое состояние? Как посоветуете почистить кроме сжатого воздуха?
Не очень чистые. Покрыты легким налетом пыли. Уплотнитель капота творит чудеса. А пыль протирать тряпочкой раз в в год.
да, уплотнитель по вашей методике недавно сделал. отлично вообще, только вот переживаю по поводу срока службы клейкой стороны, так что к металлу капота клеится. Но даже если так раз в год можно лепить)
2й вариан прошел 2 зимы. Ничего не отклеилось.
да делал по второму. поглядим)
Большое спасибо!
В закладки. А говорил писать неочем, колеса пинал :)
Писать есть о чем. Колеса пинались с определенной целью. Только аудитория не поняла ничего… :(
кстати подскажи, у меня зеркало боковое у пасажира после того как я открываю машину выворачивается постоянно в неизвестное никому положение, каждый раз по разному… я вот думаю, может ли помочь ему смена предохранителя ?
Нет, только смена мотора :)))))
Думаешь моторчик накрылся? Зеркало работает нормально, все команды исполняеет. Только не помнит свое место при открытии. Может датчик какойто?
У меня наоборот не останавливалось при складывании зеркал. Был треснут корпус мотора где стопор. Помог вкрученый шуруп вместо стопора. Инфу нашол сдесь на драйве.
Карлосончик вернулся! Ураа :)
Спасибо!
Спасибо что вернул, обязательно в закладки
Павел молодец, много интересного пишет)
Хорошая памятка!)))
А разве BCP3 не для ТЭНа в печке?
Нет.
а какой отвечает за ТЭН? А то я в непонятках работает ли ТЭН подогрева воздуха в салоне.
Sonc
А разве BCP3 не для ТЭНа в печке?
Да. Именно за него и отвечает. А то следующие коментарии сбивают с толку
все 3 преда на тен? Это в коробочке за акумом?
В машине кроме предохранителей есть что-нибудь еще? )
Нечему больше ломаться
Павел, добрый день. Не приходит питание на свечи накала (сегодня на холодную проверил), как следствие очень плохая заводка в мороз ниже 8 градусов, не подскажешь где искать? Сам думаю реле, либо датчик температуры, но спираль на панели горит, значит датчик рабочий. При включении зажигания на долю секунды напряжение на свечах появляется и сразу пропадает. Если реле, то где оно стоит? Либо ещё что может быть? Спасибо.
Как решили проблему? У меня та же история
Реле свечей накала. Поменял, и всё пришло в норму.
