Электрические схемы Ford Escort/Orion 1990-2000 гг.

Друзья, нашёл у себя в мануале схемы, может кому-нибудь понадобятся. Ссылка на оригиналы фоток.
И так сказать предпросмотр:)

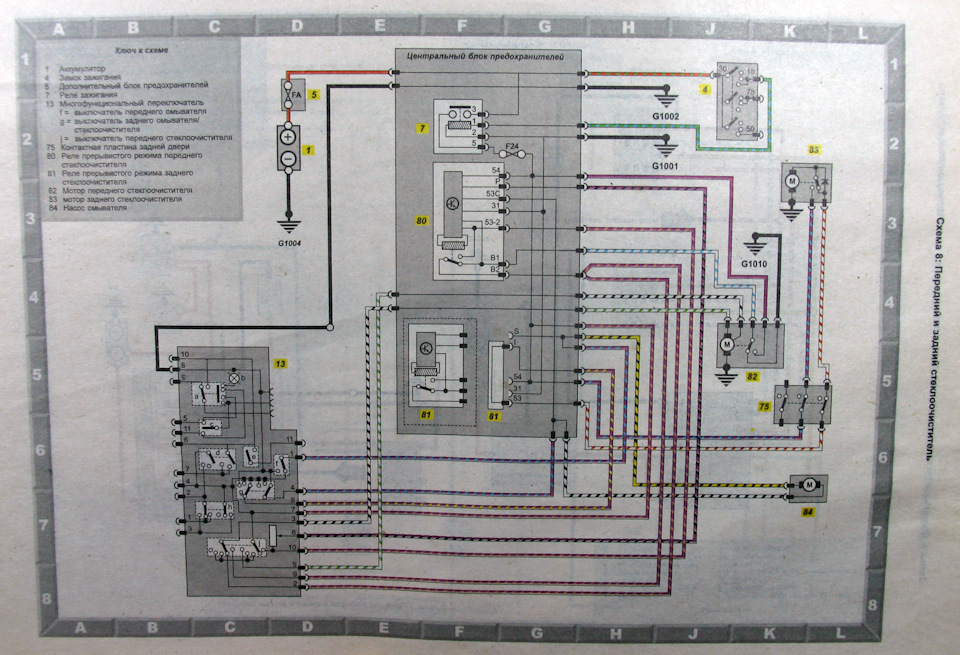

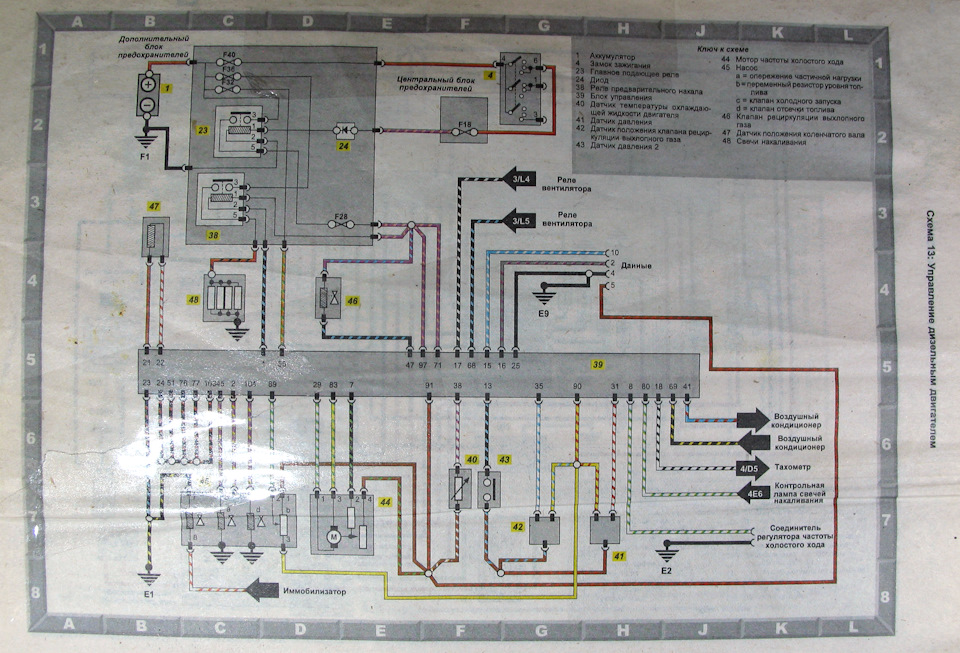

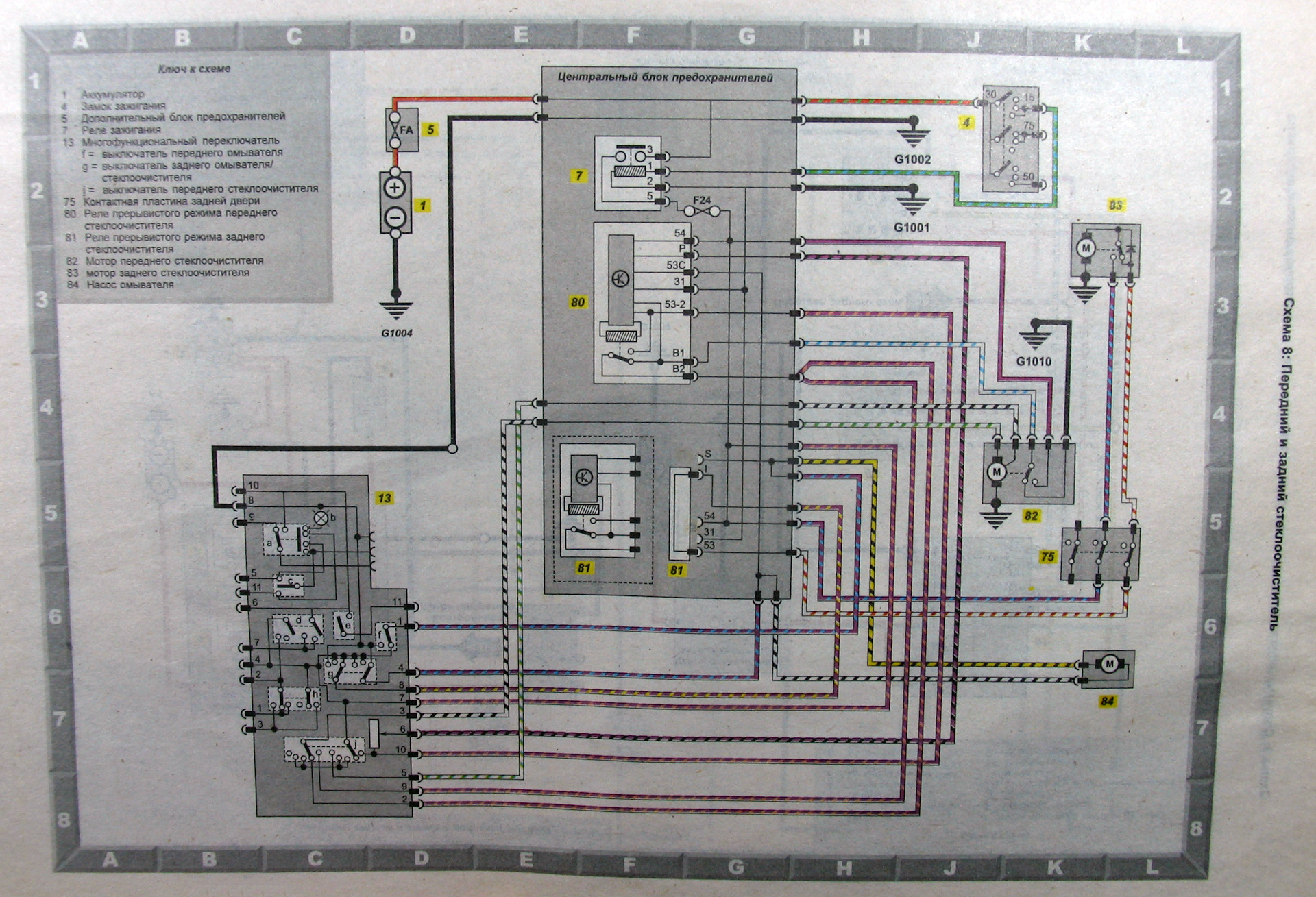

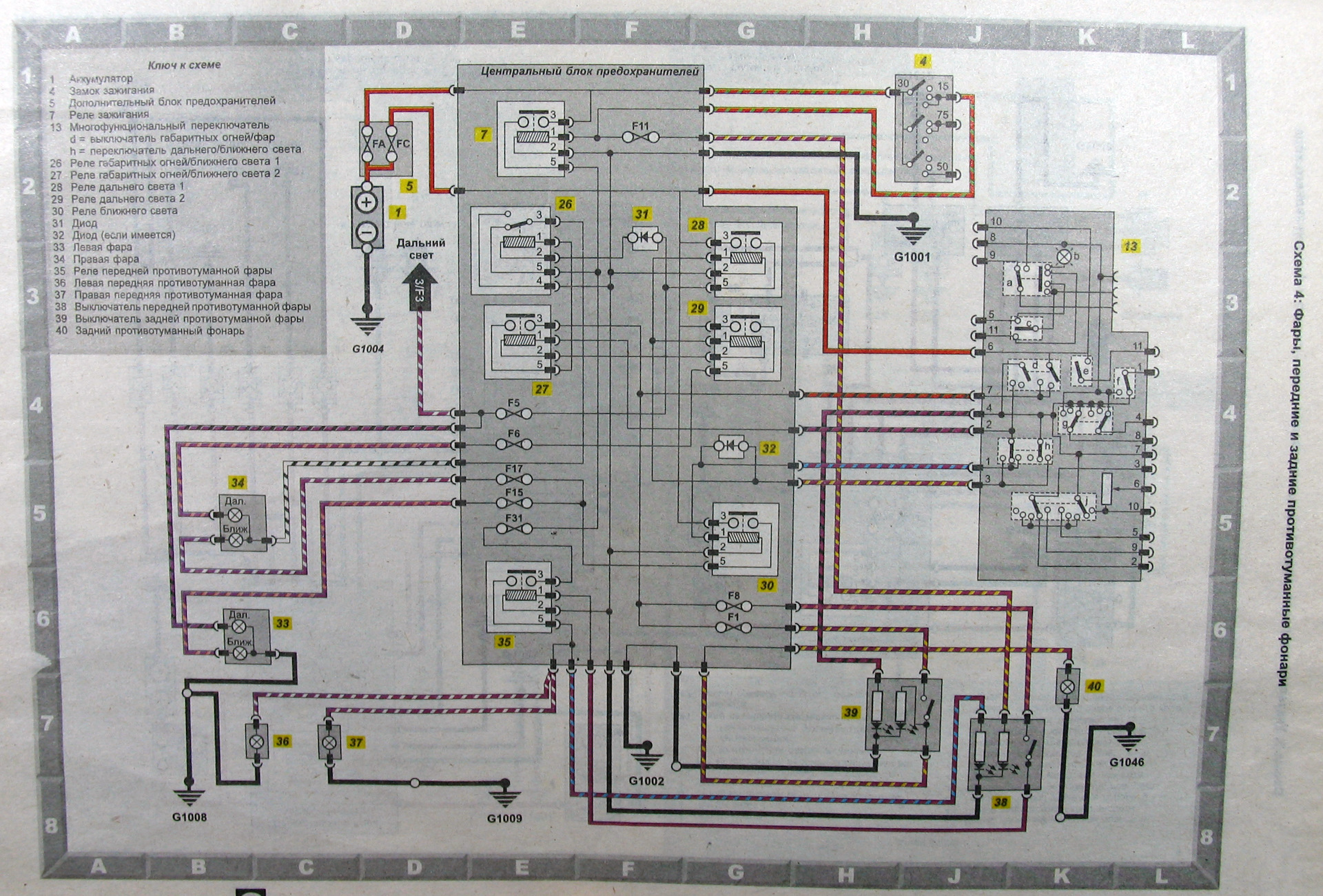

Фото в бортжурнале Ford Escort Mk6

Фото в бортжурнале Ford Escort Mk6. Запчасти на фото: G1008, Gemstone G1008
Запчасти на фото: G1008, Gemstone G1008

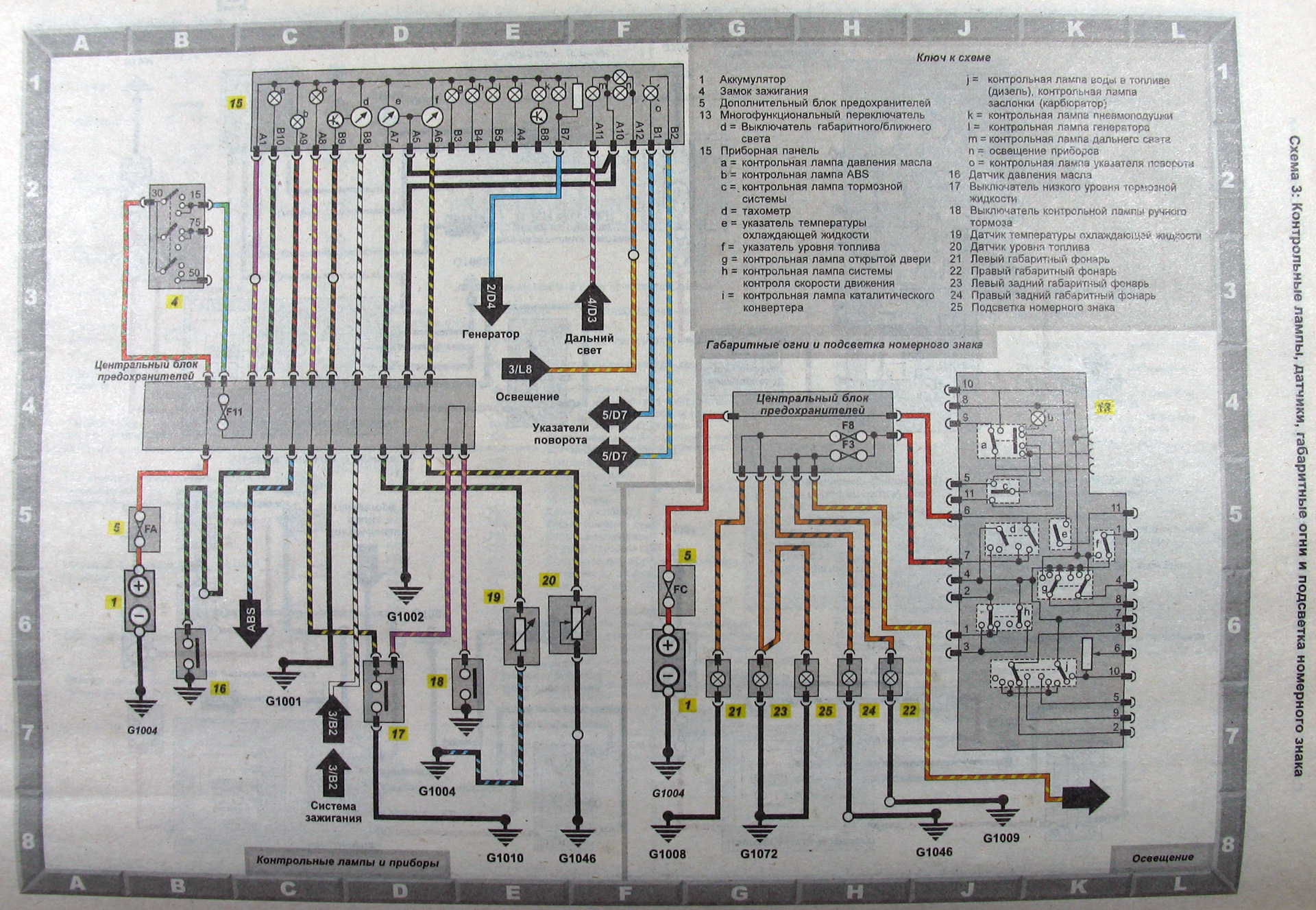

Фото в бортжурнале Ford Escort Mk6. Запчасти на фото: G1004, G1008, 1072, G1046, Gemstone G1008
Запчасти на фото: G1004, G1008, 1072, G1046, Gemstone G1008

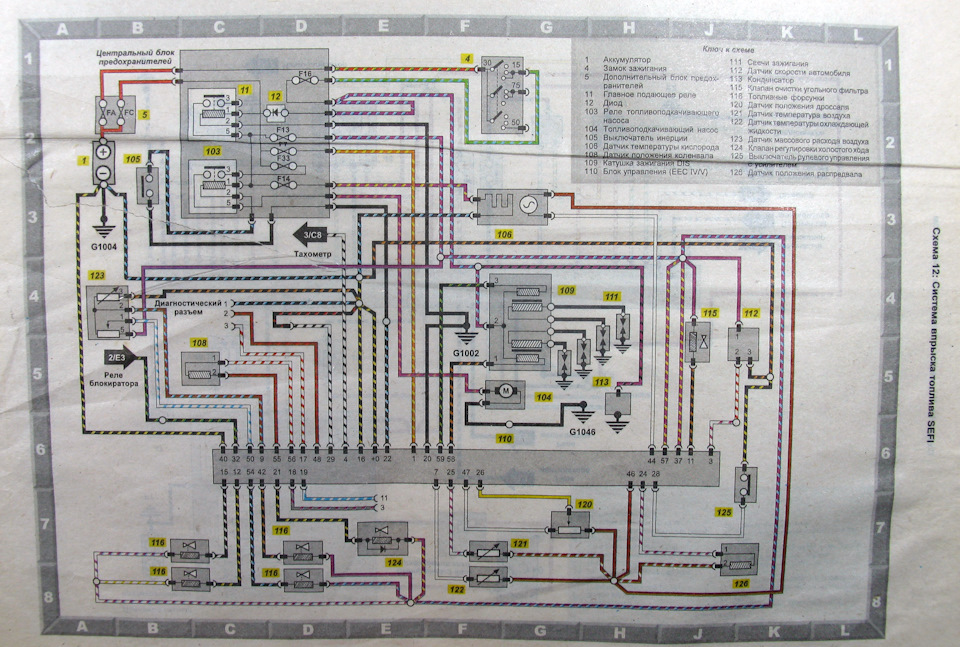

Фото в бортжурнале Ford Escort Mk6. Запчасти на фото: G1046
Запчасти на фото: G1046

Фото в бортжурнале Ford Escort Mk6

Фото в бортжурнале Ford Escort Mk6. Запчасти на фото: G1046
Запчасти на фото: G1046

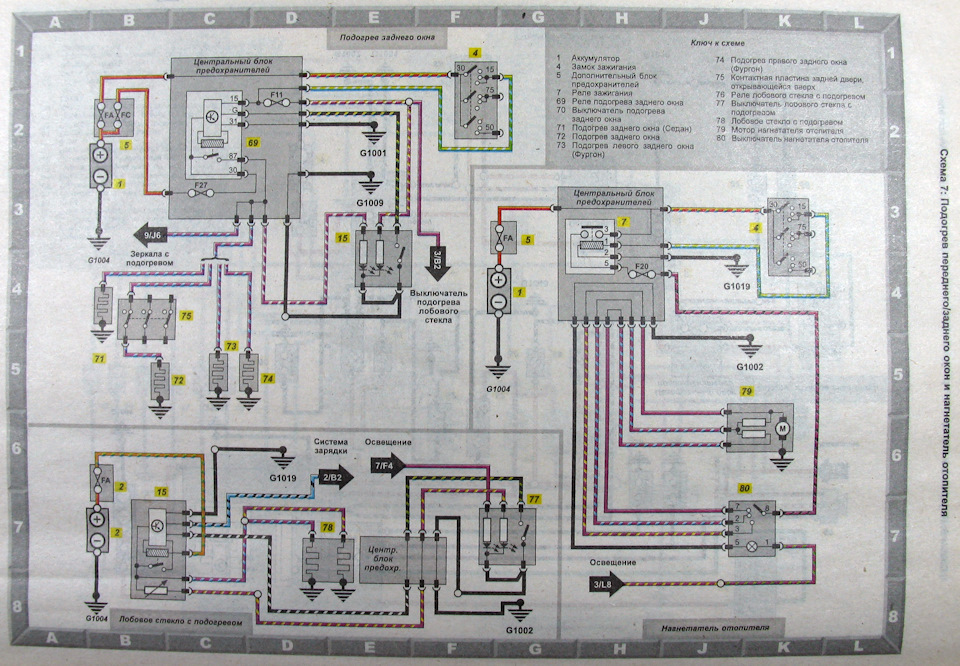

Фото в бортжурнале Ford Escort Mk6. Запчасти на фото: G1004
Запчасти на фото: G1004

Фото в бортжурнале Ford Escort Mk6

Фото в бортжурнале Ford Escort Mk6

Фото в бортжурнале Ford Escort Mk6

Фото в бортжурнале Ford Escort Mk6. Запчасти на фото: G1004, G1046
Запчасти на фото: G1004, G1046

Фото в бортжурнале Ford Escort Mk6. Запчасти на фото: G1046
Запчасти на фото: G1046

Фото в бортжурнале Ford Escort Mk6

Спасибо за внимание!
VectorW

26 ноября 2017 Метки: другое
8
Ранее Клубная карта DRIVE2.RU Далее Сказ о том как я вспомнил анекдот

Запчасти и шины
KASHIYAMA. G1004
G1004
KASHIYAMA
Амортизатор задний правый для TOYOTA CAMRY V40 (2006-2011)
G1046
GOODYEAR, MASUMA, OPTIMAL
Оптимал
G1008
OPTIMAL
G1008
Gemstone
Комплектующие, колодки дискового тормоза
1072
A.B.S., Delphi, LPR, OSSCA, PEX, POLMOSTROW, SUPLEX, TOMEX, VISTEON
Разместить рекламу
Реклама

Ford Escort 2000, двигатель дизельный 1.8 л, 70 л. с., передний привод, механическая коробка передач — другое

Машины в продаже

Сочи

Ford Escort, 1998

135 000 ₽
Архангельск

Ford Escort, 1997

55 000 ₽
Волгоград

Ford Escort, 1997

100 000 ₽
Челябинск

Ford Escort, 1996

40 000 ₽
Посмотреть ещё
Реклама

Комментарии 8

Войдите или зарегистрируйтесь, чтобы писать комментарии, задавать вопросы и участвовать в обсуждении.
Войти Зарегистрироваться

Не могу понять что такое 113 и где оно стоит

На катушке привинчен кандёр

Как по этой схеме выкурить подключение иммобилайзера у зетека 1.6? На дизельной прям русским по белому написано иммобилизатор, к бензинке нигде не могу найти. А в целом за схемы денькую, после трех дней поиска первое что-то более менее информативное попалось

Могу залить такую же пдфку

Такие схемы идут во всех книгах по ремонту

Я понимаю, просто мало ли;)

Последнюю надо перефотографировать — засветка на левом нижнем углу, и именно дизельная схема :(

Сделаем)
