Добрые люди с Drive2 дали мне полную электрическую схему на Mondeo рестайлинг! Ура! (спасибо SatanaK)
Ссылка на схему рестайла (restyling MY2011) — yadi.sk/i/RDYiRbJM-VRolA
Ссылка на схему дорестайла (MY2006) — yadi.sk/i/-sOyH7oJexZVvg
Плюс опубликовал расположение всех разъемов (фишки, коннекторы) на Mondeo 4:
— Часть 1
— Часть 2
— Часть 3
Изображения всех разъемов в одном архиве
Чтобы вы понимали, насколько большая разница между дорестом и рестайлом, приведу пример того самого разъема C21-AB, через который коммутируют блоки адаптивного круиз-контроля (сам блок и радар). Через него, кстати, еще идет коммутация блока управления фарами (ксенон, адаптив), передними датчиками парковки, датчиков положения кузова для ксеноновых фар, ABS и еще много других интересных штук ))
Это разъем на дорестайле:
Это разъем на рестайлинге:
Комментарии 37
Приветствую, помогите найти схему подключения датчика коленвала для Ford Mondeo 4 2013 2.0 дизель
Здравствуйте. Не могу найти распиновки разьёмов блока климата Мандео 2011
Доброго дня всем! Ребята у мкня такая проблема, летом в жару пепегрел двигатель, вместе с двигателем поплавились провода над мотором. Купил привозной от Volvo V70, купил так же от нее косу проводов. Ремонтники после установки двигателя отрезали от донора над моторный промежуток и попутали их при подключении. Теперь куча ошибок и машина вообще неадекватная, в городе на холостых работает не в такт, на трассе свше 140км/ч когда едешь на малый газ рвет аж до 200 км/ч. Немогу найти нормального электрика, ошибок куча через OBD 2, у кого нибудь есть схема или видео по проводке над мотором. Ford Mondeo 4, 2.5 турбо.
добрый день, помогите найти схему на подключение зеркал с подсветкой авто форд фиеста Мк.6 рестаилинг хечбек собранный в РФ! по проводке в двери 8 пинов, на розетке зеркаала 10 пинов, не хватает двух откуда их завести на подсветку не могу понять, если поможете буду очень благодарен!
Ну самый очевидный ответ — не максимальный блок управления в двери. На мондео и фьюжнах их три вида разных — туда и копайте.

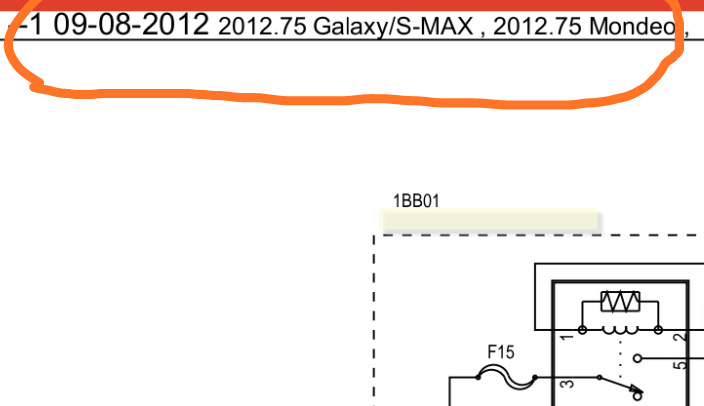

Доброго дня. Вот такой схемы где достать? Она уже на 12 год. Немного отличается от ваших. В частности нужен мондео 12 год 2.2 дизель автомат на схемах обозначается как wd12. Очень нужна распиновка разъема c1 engine блока sjb

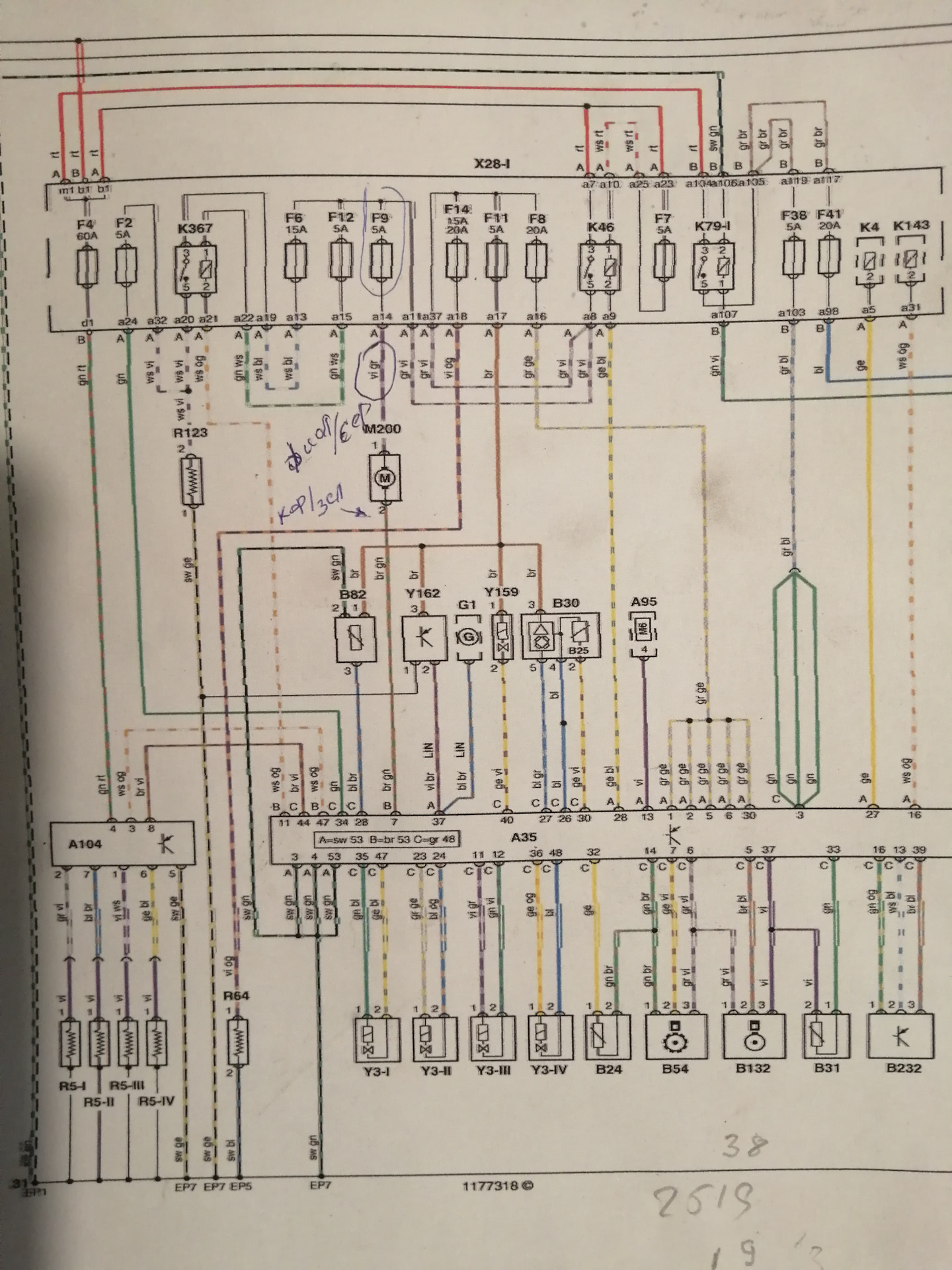

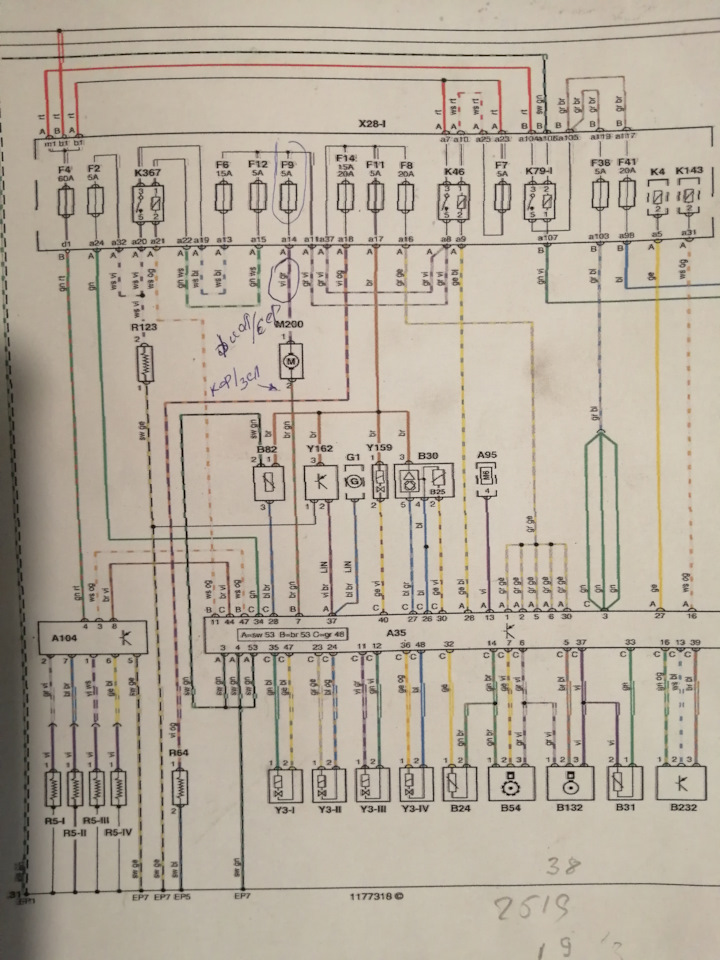

Мне помогли найти схему. Вот часть схемы. В архифах я не нашёл.
Добрый день. Прошу помогите, не могу найти схему на FORD MONDEO IV Turnier (BA7) 2.0 TDCi — 163/120 HP/KW TXBB TXBA
В архивах схемы на ВСЕ модификации, нет отдельных схем на конкретный вариант
Для 2.0 TDCi 163/120 HP/KW нет в этих архивах, поэтому и спрашиваю. Может кто поможет.
Как нет?

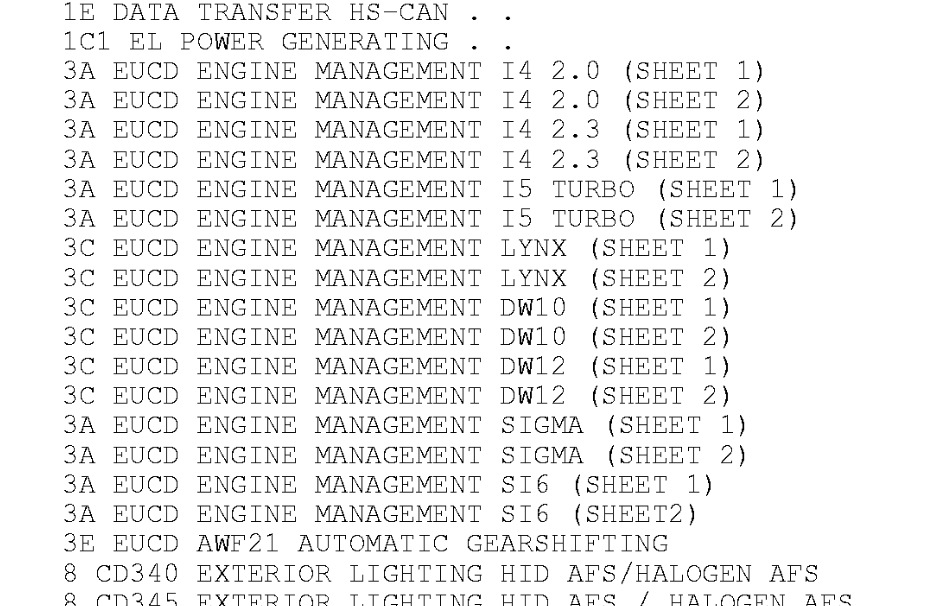

Думал, может я совсем слепой стал )) Ваш двигатель 2.0 TDCi обозначается как DW10 в схемах
Пруф — en.wikipedia.org/wiki/For…ngine#2.0_(PSA_DW10_Based)
Еще раз повторюсь — в этих архивах есть всё.
Схемы классные и спасибо что их нашли ! Я вот только н магу найти распиновку разъёма С11- LM, Мондео 4 рест 2012 год 1.6 дизель, может знаете где найти?
Здравствуйте. в итоге нашли схему для 1,6 TDCi?
Добрый день, давно было, и уже точно не вспомню . По моему я так и не нашел . Там проблема была в другом, и я естественно переключился на нее.
Ясно, печально…нужно найти но не задача не пойму где она есть.
Привет! Ты не нашел на 1.6 tdci схем?
нет, не нашёл.
Добрый день, не могу найти распиновку жгута багажника Форд мондео 4 2011 седен
Подскажи пожалуйста источник схем. Интересно как бы получить доступ к базе схем форда — мне нужно на родственный s-max.
Спасибо.
Спасибо за рест схемы. Давно их искал👍
Распиновка колодки передней двери, рестайл, есть у кого? Нужны пины, которые идут на концевик .
В схеме все есть, номер разъема имеется?
Raketa-K
Распиновка колодки передней двери, рестайл, есть у кого? Нужны пины, которые идут на концевик .

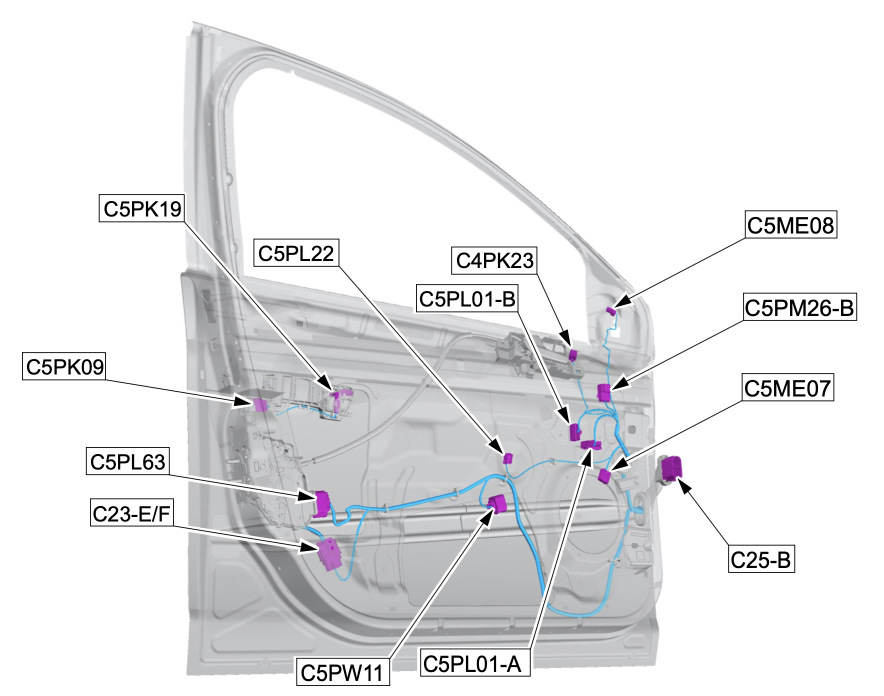

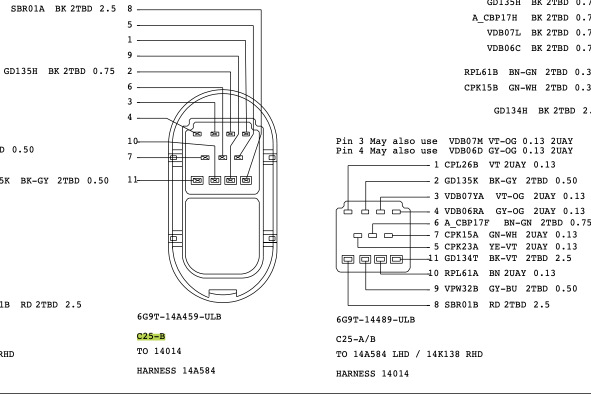

В водительской двери это разъем С25-B, смотрите по схеме
Какие провода концевика ?
LexLocker
В водительской двери это разъем С25-B, смотрите по схеме
По каким идёт сигнал, закрыта или открыта дверь водителя.
Raketa-K
Распиновка колодки передней двери, рестайл, есть у кого? Нужны пины, которые идут на концевик .
Вот это реально полезная штука! Респект!
Твоя инсталляция меня вдохновила на эти подвиги, кстати ))
А как определить дорест у меня или рест?
По внешнему виду у меня дорест и Конверс дорест, но блок предохранителей в ногах пассажира рест.
Где ещё посмотреть на разъемы чтобы определить?
Ну вот как раз можно глянуть разъем C21-AB, он как раз рядом с предохранителями в ногах пассажира. Нужно снять перчаточный ящик только
Принял, спасибо!
Вообще по идее, если GEM уже рестайловый, то и проводка подторпедная должна быть рестайловая… Но это только догадки
Спасибо!
полезные схемы, спасибо!
Спасибо. Крайне полезная вещь, сохраню. А на дорест нет случайно?
Есть — yadi.sk/i/-sOyH7oJexZVvg
Сразу добавил в запись, пользуйтесь на здоровье )
