По мере того, как разбирался с различными штатными ништяками в Мондео, понял, что для правильного понимания — все ли верно делаешь, нужно только 2 вещи:
— электрическая схема
— расположение разъемов в машине
Первую часть раздобыл (см. запись — Полная электрическая схема, там полные схемы на дорестайл и на рестайл), со второй было сложнее — нужен онлайн ETIS.

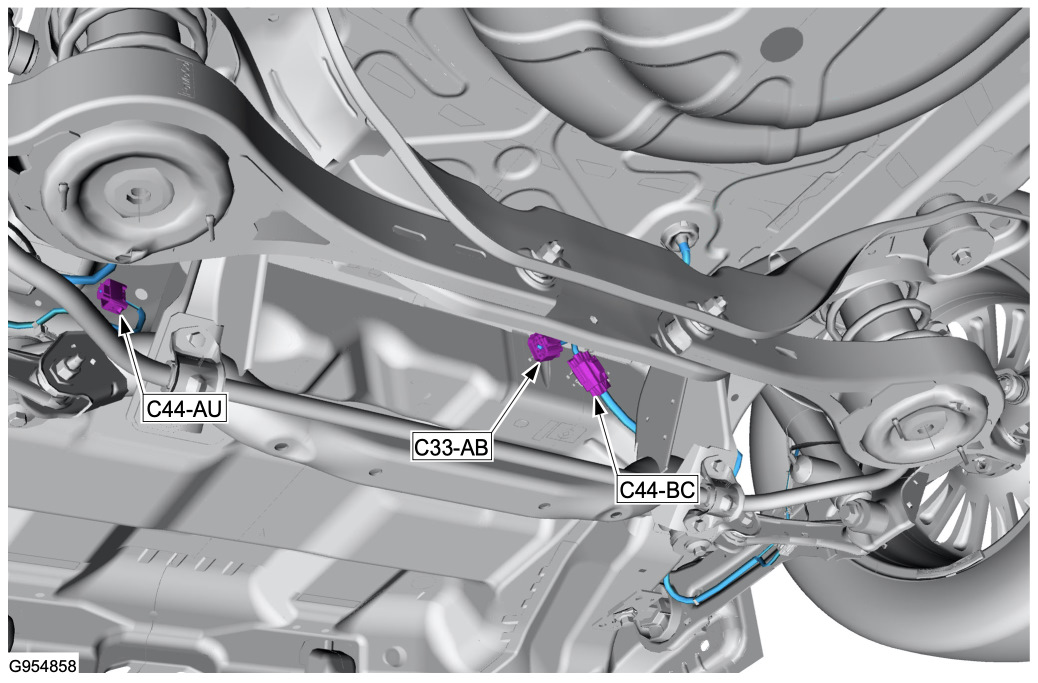

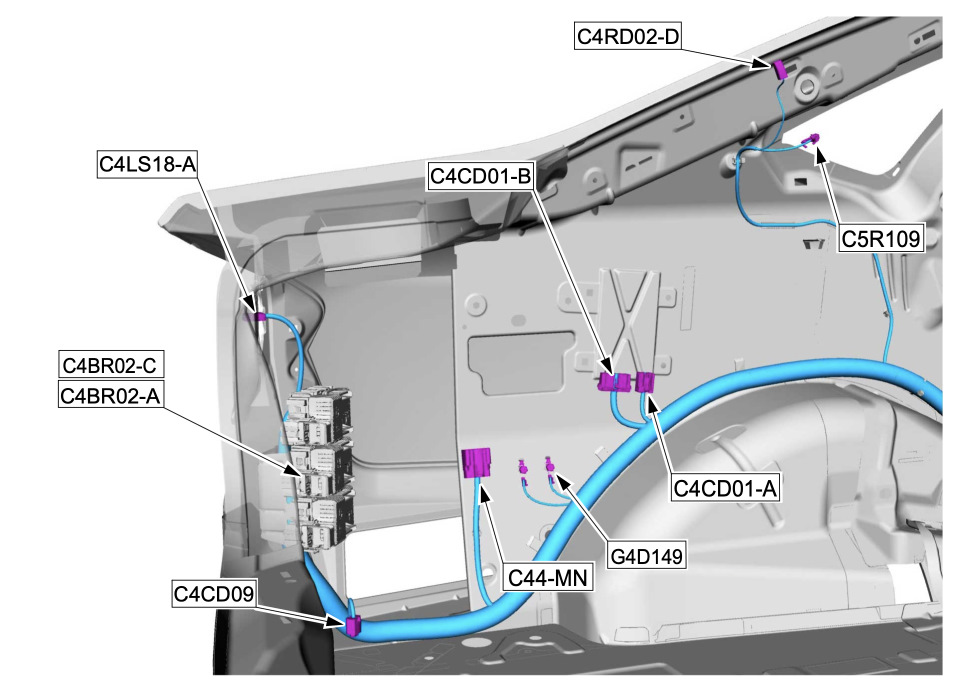

Но в процессе поисков понял, что в 95% достаточно обойтись оффлайновыми схемами для дорестайла, поэтому специально вытащил их и публикую здесь. Придется разбить на 3 записи в бортжурнале (стоит ограничение на 30 изображений в одной).
Иногда попадаются похожие изображения, как я понимаю, это зачастую различия между праворульным и леворульными вариантами.
Часть 2
Часть 3
Все в одном архиве (вдруг кому-то будет удобно)
